Eraikinaren inguratzailearen euskarria sistema bigarren mailako egitura-elementuek, finkagailuek, iragazgaizte-osagaiek eta akabera-osagarriek osatzen dute, altzairuzko marko nagusia estalkiarekin eta horma-panelerekin lotzen dutenak.SENBOEraikuntzako materialakosagai horien sorta osoa hornitzen du altzairuzko egitura proiektuetarako, purlins, euskarri-klipak, kanalizazio-sistemak, keinuak eta zigilatzeko materialak barne.
Sistema normalean bost talde funtzionaletan banatzen da:
Egiturazko euskarria:C, Z, U eta L formako altzairuzko purlins, kapela kanalak, sag hagaxkak eta euskarri-hodiak. Kide hauek kargak teilatuaren eta hormako paneletatik altzairuzko egitura primariora transferitzen dituzte.
Lotura eta lotura:Teilatuaren eta hormaren euskarrien klipak, euskarri lerragarriak eta finkoak, torloju autozulatzaileak, zizaila-zuloak eta ezkutuko lokailuak. Osagai hauek panelak nola bermatzen diren eta mugimendu termikoa nola moldatzen den zehazten dute.
Drainatzea:Altzairuzko edo altzairu herdoilgaitzezko erretenak, euri-uren irteerak, beheranzko hodiak eta drainatze sifonikoaren osagaiak. Drainatze-diseinu egokiak teilatuaren perimetroan ura metatzea eta isurketak saihesten ditu.
Distira eta moztu:Ertz-txapelak, xafla distiratsuak, ertz mozketak, itxierak eta tanta-ertzak. Elementu hauek panelen ertzak eta trantsizioak zigilatzen dituzte, ura kanpoan mantenduz eta itxura amaitua emanez.
Isolamendua eta zigilatzea:Isolamendu termikoa, lurrun-hesiak, mintz transpiragarriak, zinta zigiltzaileak eta juntak. Produktu hauek bero-transferentzia kontrolatzen dute, kondentsazioa kudeatzen dute eta hermetikotasuna mantentzen dute.

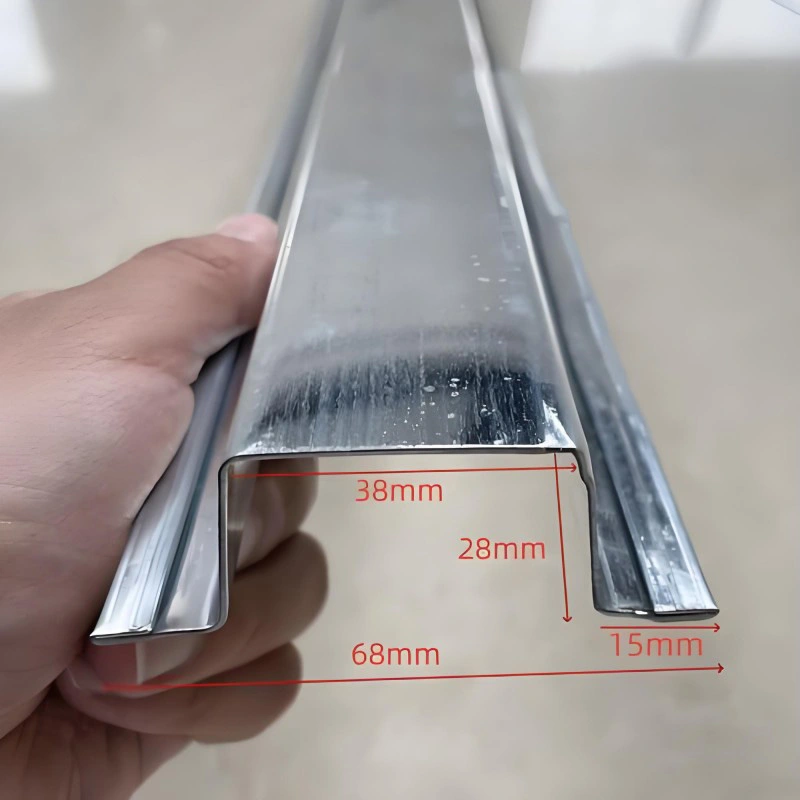

C formako purlinakmetalezko eraikuntza-inguratzaileetan bigarren mailako kideak dira. Tamainak C80 eta C350 bitartekoak dira, 1,5 mm eta 3,5 mm arteko lodierak. Fabrikatzeko eta instalatzeko errazak dira, eta industria-eraikin eta biltegi orokorretarako egokiak dira.
Z formako purlinakC formako atalek baino gainjarritako errendimendu hobea eskaintzen dute eta tarte luzeagoetarako zehaztu ohi dira. Tamainak Z80 eta Z350 bitartekoak dira, instalazioaren zehaztasuna eta drainatze errendimendua hobetzeko aldez aurretik zulatutako zuloak eskuragarri.
U formako eta L formako altzairuaate eta leihoen markorako, izkinako sendotzeko eta ertzak finkatzeko erabiltzen dira.Kapela kanalaklerrokatzea zehatza behar duten sistemetan bat datozen euskarri euskarriekin lan egin. Sag hagak eta tirante-hodiek purlin sistemaren egonkortasun orokorra hobetzen dute.
Euskarri-klipak zutik dauden teilatu-sistema baten zati teknikorik kritikoena dira.Irristeko euskarriakteilatuaren panela tenperatura-aldaketekin hedatu eta uzkurtu dadin, bestela okertzea edo finkatzeko nekea eragin dezakeen estresa murriztuz. Euskarri hauek, normalean, zubi termikoak saihesteko tarte isolatzaile bat izaten dute.Euskarri finkoakmugimendua mugatu behar den lekuetan erabiltzen dira, esate baterako, teilatu-hegalean edo gailurrean.
EPDM zirbilgailudun torloju autozulatzaileak dira horma eta teilatuko panelen konexio gehienetarako. Garbigailuak eguraldi estankoaren zigilua mantentzen du, torlojuaren estaldurak korrosioarekiko erresistentzia zehazten duen bitartean. Ebakidura-zuloak zoru konposatuetako estalkien sistemetan erabiltzen dira oholtza altzairuzko habeari konektatzeko eta ebakidura-indarrak transferitzeko.

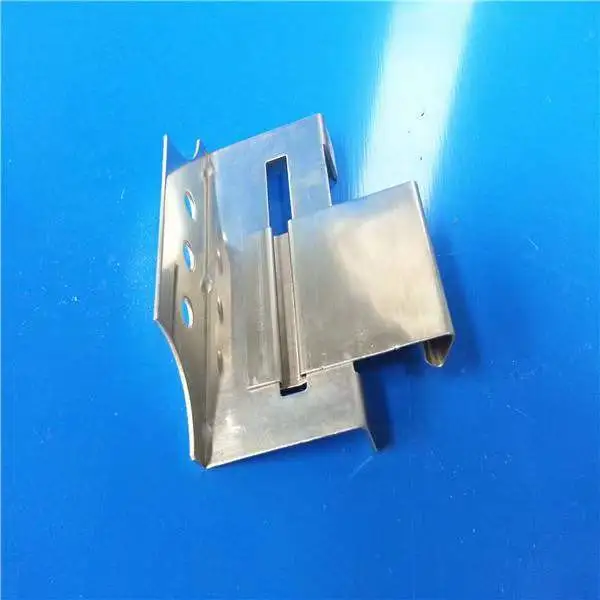

Zutik jostura-sistemetarako, altzairu herdoilgaitzezko klipak eta aluminiozko besarkadek panelak babesten dituzte teilatuaren gainazalean sartu gabe. Honek agerian dauden lokailu kopurua murrizten du eta epe luzerako eguraldi estankotasuna hobetzen du.

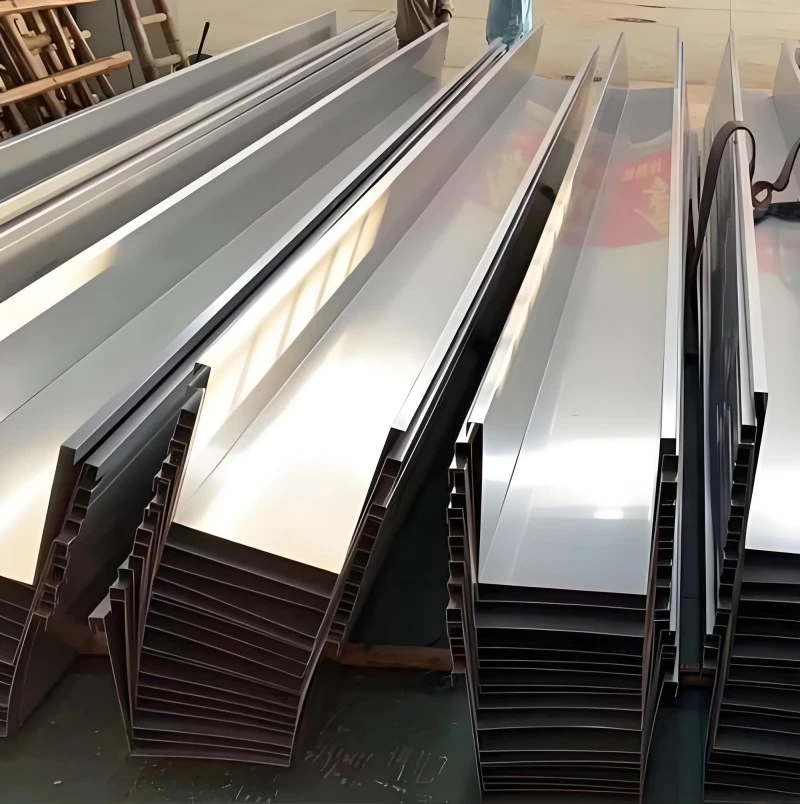

Altzairuzko kanalak teilatuaren drainatze-bilketa elementu nagusia dira. Material arruntak altzairu galbanizatua eta altzairu herdoilgaitza dira, 1,0 mm-tik 2,0 mm arteko lodierarekin. Altzairu herdoilgaitzak korrosioarekiko erresistentzia hobea eskaintzen du eta kostaldeko edo industria-inguruneetan hobesten da.

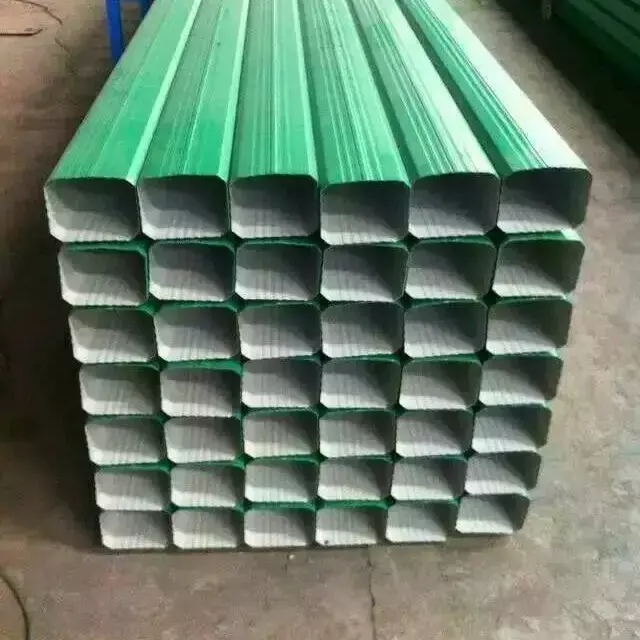

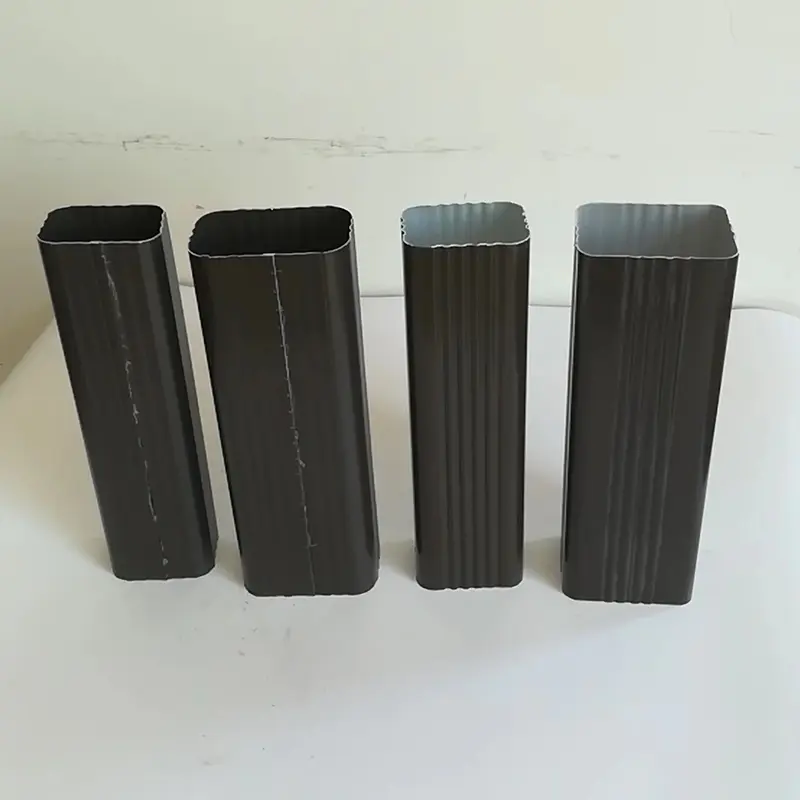

Drainatze sifonikoak drainatze-ahalmen handia behar duten estalki zabaletarako erabiltzen dira. Jaitsiera-hodiek eta euri-uren irteerak osatzen dute sistema, ura erretenetik lurreko drainatze-sarera bideratuz.
Distira eta moztutako piezak panelen, hormaren eta teilatuaren sartzeen arteko trantsizioak zigilatzen dituzte. Ertz-txapelek teilatuaren erpina estaltzen dute, xafla distiratsuek hormaz teilatuko junturak maneiatzen dituzte eta ertzetako mozketak perimetroa amaitzen dute. Itxierak eta tanta-ertzek panelen muturretan eta teilatu-hegaletan ura sartzea eragozten dute.
Teilatuaren eta hormako panelen azpian isolamendu-materialak, hala nola, harri artilea eta beira artilea instalatzen dira. Mintz transpiragarriek hezetasuna ihes egiten uzten dute ura sartzea eragozten duten bitartean, eta lurrun-hesiek isolamendu-geruzaren barruan kondentsazioa kontrolatzen dute. Zinta zintak eta juntak hermetikotasun sistema osatzen dute.
| Osagaien Kategoria | Zehaztapen komunak | Oharrak |
|---|---|---|
| C formako purlinak | C80–C350, 1,5–3,5 mm-ko lodiera | Eraikin orokorretarako ohikoena |
| Z formako purlinak | Z80–Z350, 1,5–3,5 mm-ko lodiera | Aurrez egindako zuloak eskuragarri |
| Teilatuaren euskarriak | Mota lerragarriak eta finkoak, hainbat altuera | Tartagailu isolatzailearekin |
| Torloju autozulatzaileak | EPDM garbigailua, -45°C eta 120°C arteko tenperatura tartea | Estaldurak korrosioarekiko erresistentzia zehazten du |
| Altzairuzko erretenak | Galbanizatua edo herdoilgaitza, 1,0-2,0 mm | Kostaldeko eremuetarako herdoilgaitza |
| Distira eta moztu | Galbanizatuak edo kolorez estaliak, 0,4-0,8 mm | Profila panel motarekin bat dator |
| Isolamendua | Harkaitz artilea, beira artilea, 50-150 mm | Baldintza termikoaren arabera hautatua |
| Mintz transpiragarria | PE mota, zabalera 1,0-1,5 m | Iragazgaitza eta lurrun-iragazgaitza |
| Arau aplikagarria | JGJ/T 473-2019 | Eraikuntzako inguratzaile metalikoen sistemen ingeniaritza |
Teilatu-sistemetarako:Purlin tartea, euskarri-klipa mota eta panel-profila koordinatu behar dira. Euskarri irristagarriak estandarrak dira zutik dauden josturako teilatuetarako, mugimendu termikoa egokitzeko. Euskarriaren altuerak isolamenduaren lodierarekin bat etorri behar du konpresioa ekiditeko.
Horma-sistemetarako:C formako purlins egokiak izan ohi dira. Lotzeko metodoa horma-panelaren profilaren eta haize-kargaren araberakoa da. EPDM zirrindoleekin auto-zulagarriak diren torlojuak ageriko finkatzeko hormetarako tipikoak dira; ezkutuko lokailuak arkitektura paneletarako erabil daitezke.
Ingurune korrosiboetarako:Zehaztu altzairu herdoilgaitzezko erretenak, estalitako finkagailuak eta aluminio-zink estalitako purlins. EPDM garbigailuek panelen estaldurarekin eta tokiko klimarekin bateragarriak izan behar dute.
Zabalgune handiko estalkietarako:Aurrez zulatutako zulodun Z formako purlinek drainatze-lerroketa eta panelen euskarri hobea eskaintzen dute. Euri-intentsitate handiko teilatuetarako drainatze sifonikoa beharrezkoa izan daiteke.
Purlin instalazioa:Markatu diseinu-lerroak altzairuzko marko nagusian instalatu aurretik. Purlin tarteak diseinuaren marrazkiarekin bat etorri behar du. Purlins eta armazoi nagusiaren arteko konexioak guztiz estutu behar dira, eta sag hagaxkak instalatu behar dira alboko mugimendua saihesteko.
Kliparen laguntza-instalazioa:Instalatu klipak panelak jartzeko sekuentziaren norabide berean. Kliparen oinarria ondo lotu behar da purlinari. Egiaztatu bereizgailu isolatzailea behar bezala kokatuta dagoela zubi termikoak saihesteko.
Panela finkatzea:Zutik dauden jostura-sistemetarako, lotu panelak klipenetan eta josi kalibratutako ekipoarekin. Saihestu torloju autozulatzaileak gehiegi estutzea agerian dauden finkagailu-sistemetan, horrek EPDM garbigailua kaltetu eta eguraldiaren estankotasuna murriztu dezakeelako.
Erretena eta keinu-instalazioa:Ziurtatu erretenak irteera puntuetara maldatzen direla. Itxi juntura eta trantsizio guztiak zigilatu. Distiratsuak panelen saihetsak behar bezala gainjarri behar ditu estalduraren atzean urak ez jarraitzeko.
Euskarri-sistemaren osagaiak SENBOk hornitutako metalezko gutun-azal panelen sorta osoarekin funtzionatzeko diseinatuta daude, barne.Altzairu-xafla profilatuak, Harkaitz artilezko ogitarteko panelak, Aluminio-Magnesio-Manganeso Panelak, etaPanel zulatuak. Esate baterako, sandwich-panelaren hormaren purlin-diseinua azal bakarreko xafla profilatuaren hormaren aldean desberdina da zabaltzeko gaitasunen desberdintasunak direla eta. Gure ingeniaritza taldeak egiturazko euskarriak hautatutako panel-motarekin koordinatzen dituzten diseinu-planoak eman ditzake.
Euskarri irristagarriei esker, teilatuaren panela bere luzeran mugitzen da tenperatura aldatzen den heinean. Horrek estres termikoa murrizten du eta finkagailuen nekea saihesten du. Euskarri finkoak euste-puntuetan erabiltzen dira, hala nola teilatu-hegaletan eta gailurretan. Jostura zutikako teilatu batean, klipak lerragarriak motakoak dira, eta klipak finkoak toki zehatzetan soilik erabiltzen dira.
Purlin tartea panelaren profilaren, xaflaren lodieraren, haize-kargaren eta elur-kargaren araberakoa da. Saihets altuagoak dituzten panel sendoagoak distantzia luzeagoak izan daitezke eta purlin gutxiago behar dituzte. Tartea proiektu bakoitzerako egitura-kalkuluaren bidez egiaztatu behar da. Gure talde teknikoak diseinu egoki bat gomenda dezake aukeratutako panelean oinarrituta.
Kostaldeko eremuetarako, korrosioarekiko erresistentzia handiko estaldura duten finkagailuak zehaztu behar dira. Altzairu herdoilgaitzezko finkagailuak edo zink-aluminiozko estaldura astuna dutenak egokiak dira. EPDM garbigailuak ere UV erresistentea izan behar du eta panelaren estaldurarekin bateragarria izan behar du eguraldi estankoaren zigilua mantentzeko.
Bai. Laguntza-klipak, keinuka eta itxierak ekoiz daitezke panelen forma ez-estandarrak bat etor daitezen. Eman panelaren profilaren marrazkia eta proiektuaren egitura-baldintzak, osagai egokiak hautatu edo fabrikatu ahal izateko.
Materialen ziurtagiriak, estaldura-txostenak eta produktuen proba-txostenak eman daitezke. Purlins eta lokailuetarako, errota probaren ziurtagiriak eskuragarri daude. Betetzeko dokumentazio osagarria behar duten proiektuetarako, hala nola suaren errendimendua edo egitura-kalkulurako oharrak, hauek eskatuz gero eman daitezke.
