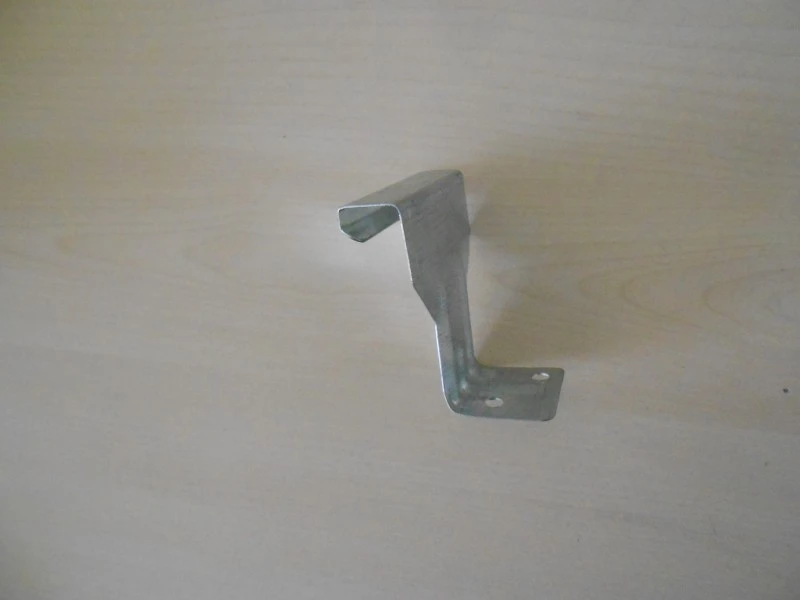

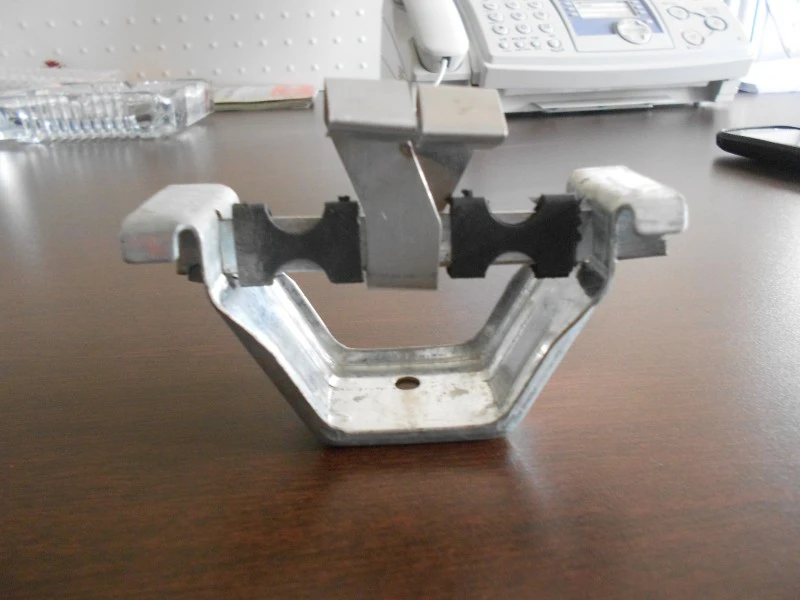

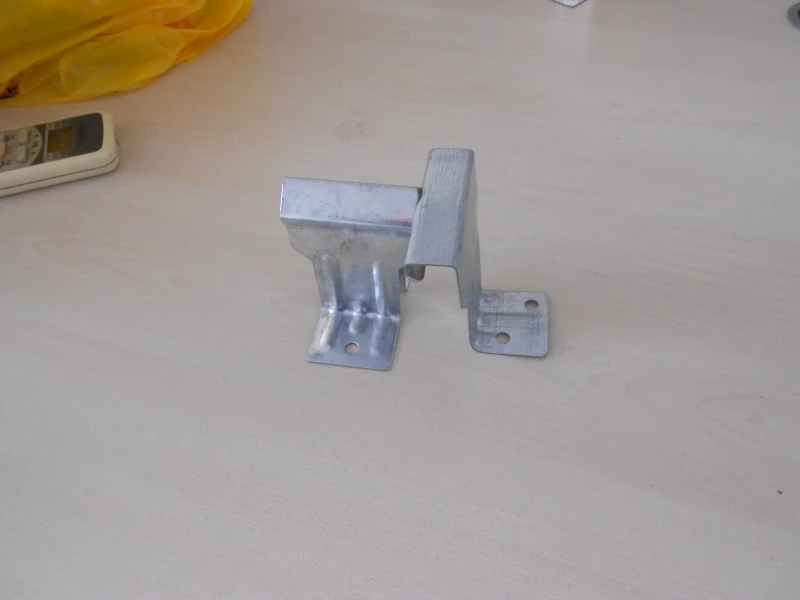

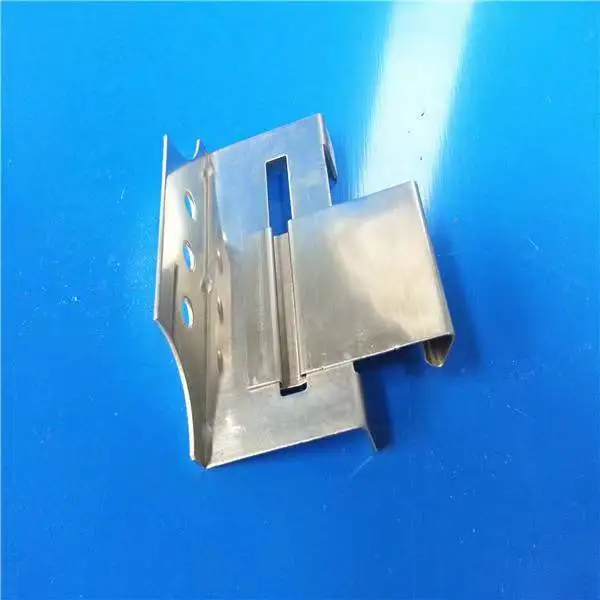

Ezkutuko Klip Loturak eraikuntzako panelen eta euskarri-egituraren arteko konexio ezkutua eskaintzen dute. Klipa purlin edo euskardian finkatutako oinarrizko saihets batekin lotzen da, panela torlojurik gabe panelaren gainazalean zehar. Planteamendu honek finkagailu guztiak panelen josturaren barruan mantentzen ditu, kanpoalde garbia emanez eta agerian dauden torlojuekin eta zigilatzailearekin lotutako ihes-bideak kenduz. SENBOk klip hauek zirrikitu-sakonerari, hanken luzerari eta material-lodierari buruzko dimentsio-kontrolekin hornitzen ditu, eta ekoizpen-prozesuak konpromisoaren indarraren aldizkako probak barne hartzen ditu.
Klipak 304 altzairu herdoilgaitzez eginak dira estandar gisa, eta aurrekontu zehatzetarako 430 eta 201 eskuragarri daude. Beroko galvanizazioa duen Q235B altzairua egitura-klipak astunagoak egiteko erabiltzen da. Altzairu herdoilgaitzezko klipak tira-materialetik hotz prentsatuz edo estanpatuz sortzen dira. Q235B klipak, normalean, 5 mm-ko gutxieneko lodiera duen beroan ijetzitako xaflaz eginak dira eta hotz prentsa hidraulikoz osatuta, indarra eta dimentsioko zehaztasuna mantentzeko.
Kliparen barne-altuera panelaren zirrikituaren sakonerak zehazten du. Barne-altuera arruntak 2,6 mm-tik 10 mm bitartekoak dira, 7,5 mm-ko hanka-luzera eta materialaren lodiera 0,5 mm-tik 1,5 mm-ra altzairu herdoilgaitzerako. Boltaren diametroa 12 mm-koa da, gutxienez 8,8ko erresistentzia mailarekin. Klipak aplikazioaren arabera sailkatzen dira horma-panelen klipetan, teilatuko panelen klipetan eta solairuko panelen klipetan. Materialaren arabera, altzairu herdoilgaitzezko klipak eta beroan galbanizatutako altzairuzko klipak banatzen dira.
| Elementua | Parametroa / Zehaztapena | Erreferentzia edo Oharrak |
|---|---|---|
| Oinarrizko materiala | 304 altzairu herdoilgaitza / Q235B beroan ijetzitako altzairua | Aplikazioaren arabera hautatutako materiala |
| Materialaren lodiera | 0,5-1,5 mm altzairu herdoilgaitzerako; ≥5 mm altzairu osoko osagaietarako | Produktu motaren araberakoa da |
| Clip Barne Altuera | 2,6-10 mm | Panelaren zirrikitua bat etorri behar da |
| Hankaren Luzera | 7,5 mm | Dimentsio tipikoa |
| Boltaren zehaztapena | M12, indar klasea ≥8.8 | Egiturazko konexiorako |
| Galbanizazioa Lodiera | ≥150 g/m² alde bakoitzeko | Beroan galvanizatua Q235B |
| Irristaketa Erresistentzia | Δ ≤ 7,0 mm 7,0 kN-tan; Δ ≤ 0,5 mm 10,0 kN-tan | GB 15831 eta industria estandarren arabera |
| Egiturazko Osotasuna | 25,0 kN-tan hutsegiterik ez | GB 15831 eta industria estandarren arabera |
| Torsio-zurruntasuna | θ ≤ 4° 900 N·m-ko momentuan | Akoplagailu angeluzuzenetarako |
| Torque proba | Hutsik ez ≥65 N·m-tan | Klip-momentuaren erresistentzia |
Ezkutuko klipen eskakizun mekanikoak GB 15831 eta erlazionatutako industria estandarretan oinarritzen dira. Irristatze-erresistentzia probek 7,0 mm baino gehiagoko desplazamendua behar dute 7,0 kN-ko kargarekin, eta 0,5 mm baino gehiago 10,0 kN-tan. Klipak ez du huts egin behar 25,0 kN-tan. Torsio-zurruntasunak 900 N·m-ko momentuaren azpian 4 gradu baino gehiagoko angelua behar du. SENBOk probatutako altzairu osoko hotzean prentsatutako klipak muga hauek betetzen dituzte.
304 altzairu herdoilgaitzezko klipak gatz ihinztadura probak egin dituzte eta korrosioarekiko erresistentzia egokia erakusten dute kanpoko esposiziorako. Beroan galvanizatutako Q235B klipak alde bakoitzeko 150 g/m²-ko gutxieneko zink-estaldura dute, eta horrek epe luzerako babesa eskaintzen du baldintza atmosferiko arruntetan. Material aukerak proiektuaren ingurunearekin bat etorri behar du.
Jostura zutikako teilatuetan, ezkutuko klipak euskarri euskarrietara eusten dituzte panelak gainazalean sartu gabe. Horri esker, teilatuaren panelak hedapen eta uzkurdura termikoarekin mugitzen dira klipetan finkatuta dauden bitartean. Emaitza torloju-zulorik gabeko teilatuaren gainazala da, eta horrek ura sartzeko aukera murrizten du eta epe luzerako iragazgaitza hobetzen du. Ezkutuko klip-metodoa 360º-ko zutikako jostura sistemetan erabiltzen da zabalgune handiko teilatu industrialetarako.
Horma-paneletarako, ezkutatutako klip-lokagailuek iltzerik gabeko instalazioa ahalbidetzen dute, panelaren gainazala garbi mantenduz. Leiho moztu-muntaietan, ezkutuko konexioak kolorez estalitako panelen ebakitako ertzak estaltzen ditu, euriaren ukipen zuzenetik babestuz eta ertzetan herdoiltzeko arriskua murriztuz. Instalazio-metodo honek arkitektura-itxura baldintzak betetzen ditu.
Hornitzaileek materialaren ziurtagiriak eman beharko dituzte altzairu herdoilgaitza edo altzairu galbanizatua. Irristatze-erresistentziari, egitura-osotasunari eta bihurdura-zurruntasunari buruzko proba-txostenak eskuragarri egon behar dira proiektuak hala eskatzen badu. Lekuko kontrolek dimentsioak, materialaren kalifikazioa eta gainazalaren egoera egiaztatu behar dituzte. Eskaera handietarako, lagin-klipak probatu daitezke benetako panelaren profilarekin konpromezua berresteko.
Kliparen barruko altuerak erabiltzen ari den panelaren zirrikituaren sakonerarekin bat etorri behar du. Neurtu panelaren zirrikitua edo ikusi panelaren fabrikatzailearen zehaztapenak. Altuegia den klip batek erabateko konpromisoa eragotziko du, eta laburregia denak, berriz, mugimendua edo deskonexioa ahalbidetuko du.
Ezkutuko klipak zirrikitu edo jostura profil bateragarria duten paneletarako diseinatuta daude. Jostura zutik edo ertz elkarri lotuta dauden metalezko panelek ondo funtzionatzen dute. Egurrezko panel batzuek ezkutuko klipak ere erabil ditzakete zirrikitua behar bezala mekanizatuta badago. Egiaztatu beti panelaren eta klip hornitzaileekin bateragarritasuna.
Altzairu herdoilgaitzezko klipak, bereziki 304 gradukoak, korrosioarekiko erresistentzia hobea eskaintzen dute eta kostaldeko edo hezeetako inguruneetarako hobetsi dira. Galbanizatutako altzairuzko klipak sendoagoak dira eta sarritan erabiltzen dira egitura-konexio astunetarako, baina baliteke zink-estaldurak ez du hainbeste iraungo atmosfera oldarkorretan. Aukera proiektuaren ingurumen-esposizioaren eta karga-baldintzen araberakoa da.
Bai, ezkutuko klipak haize handiko eskualdeetan erabiltzen dira, batez ere zutik josturako teilatu-sistemetan. Klipak diseinuko haize-kargaren arabera banatuta egon behar dira, eta kliparen materiala eta lodiera egokiak izan behar dira. Haizearen igoeraren kalkuluak proiektu zehatzerako egin behar dira.
