Aluminio-magnesio-manganeso panelak estalkietarako eta hormetarako estaldurarako erabiltzen diren metal arinetako xaflak dira.SENBO Eraikinading Materialakpanel hauek metalezko gutun-azal produktuen gamaren barruan hornitzen ditu, aleazioen trazabilitatean, estalduraren errendimenduan eta epe luzerako eguraldiaren erresistentzian arreta jarriz.
Oinarrizko materiala 3000 serieko aluminiozko aleazioetatik hautatzen da normalean, eta AA3004 teilatu arkitektonikoetarako ohikoena da, bere erresistentzia eta moldagarritasun orekatuagatik. Beste aukera batzuk honako hauek dira: AA3003 aplikazio orokorretarako, AA3005 erresistentzia handiagorako, 5052 itsas eta kostaldeko inguruneetarako eta 6061 egitura ahalmen handiagoa behar duten proiektuetarako.
Aleazio-konposizioak korrosioarekiko erresistentziari, trakzio-erresistentziari eta langarritasunari eragiten die. Materialen ziurtagiri guztiak eta errota proba-txostenak eskuragarri daude eskaera bakoitzaren aleazio-maila eta propietate mekaniko zehatzak baieztatzeko.
Hainbat gainazal tratamendu daude proiektuaren eskakizunen arabera:
Estuku naturala erliebe-akabera:Panelaren zurruntasuna areagotzen duen eta argiaren isla murrizten duen ehundurazko gainazal bat eskaintzen du. Itxura metaliko naturala hobesten den aplikazioetarako egokia.
PVDF fluorokarbono estaldura:Gutxienez % 70eko fluorokarbono erretxina duen geruza anitzeko prozesu baten bidez aplikatzen da. Aurreko aldean estalduraren lodiera 24 μm edo gehiagokoa izaten da. PVDF-k UV erresistentzia handia eta kolorea atxikitzen ditu.
Akabera anodizatua:Gainazaleko gogortasuna eta korrosioarekiko erresistentzia hobetzen dituen oxido geruza trinkoa sortzen du. Askotan dekoraziorako edo ikusgarritasun handiko aplikazioetarako zehazten da.
Poliester estaldura:Aukera errentagarria barruko edo kanpo-baldintza ez hain zorrotzetarako. Errendimendua estalduraren formulazioaren eta lodieraren arabera aldatzen da.
AA3004-H24 aluminio-magnesio-manganeso xaflaren trakzio-erresistentzia 230 MPa edo handiagoa da normalean, 200 MPa edo gehiagoko etendura-erresistentzia eta gutxienez % 3,8ko luzapena. Balio hauek errota proba estandarren ziurtagirietan oinarritzen dira eta apur bat alda daitezke produkzio lotearen arabera.
Aluminio-magnesio-manganeso aleazioek oxido-geruza naturala osatzen dute gainazalean, airearen eraginpean daudenean. Oxido-geruza honek berezko korrosioarekiko erresistentzia ematen du. Baldintza atmosferiko normaletan, korrosio-tasa oso baxua da. Estalitako panel adierazgarrien gatz-ihinztadura probak ez du korrosiorik erakutsi esposizio luzearen ondoren, baina errendimendu espezifikoa estaldura motaren, instalazioaren xehetasunen eta ingurumenaren larritasunaren araberakoa da.
Kostaldeko edo industria-inguruneetarako, PVDF estaldura lodiagoa edo 5052 itsas mailako aleazio bat gomenda daiteke. Ingurune oldarkorretan aldizka ikuskatzea eta garbitzea beharrezkoa da epe luzerako itxura eta errendimendua mantentzeko.

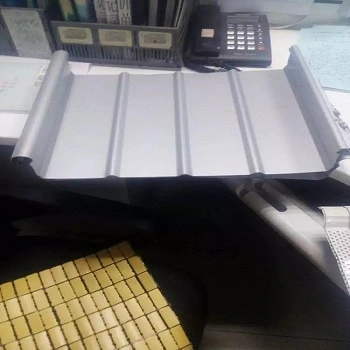

Profil arruntak YX65-300, YX65-330, YX65-400, YX65-420, YX65-430, YX65-575 eta YX65-600 dira, 25 mm, 45 mm, 50 mm eta 65 mm-ko saihets-altuerekin. Profilaren aukeraketa tarte, karga eta arkitektura-kurbadura-baldintzen araberakoa da.

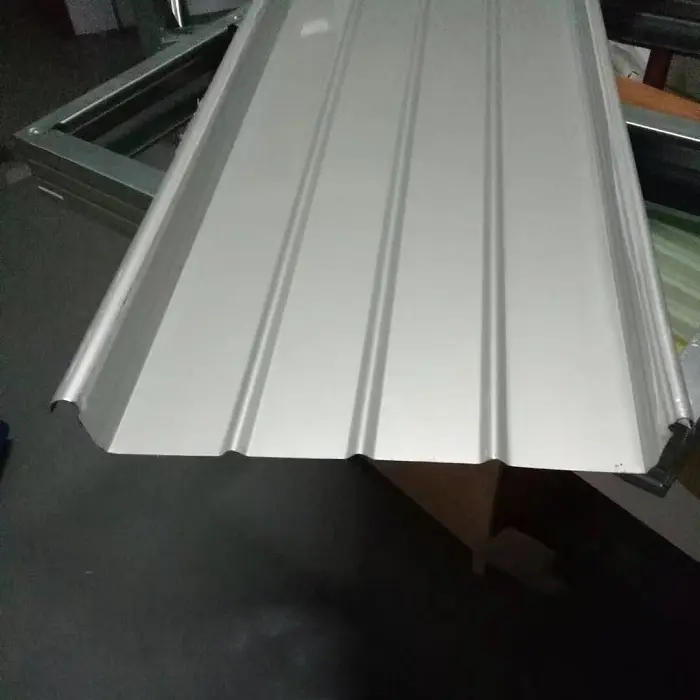

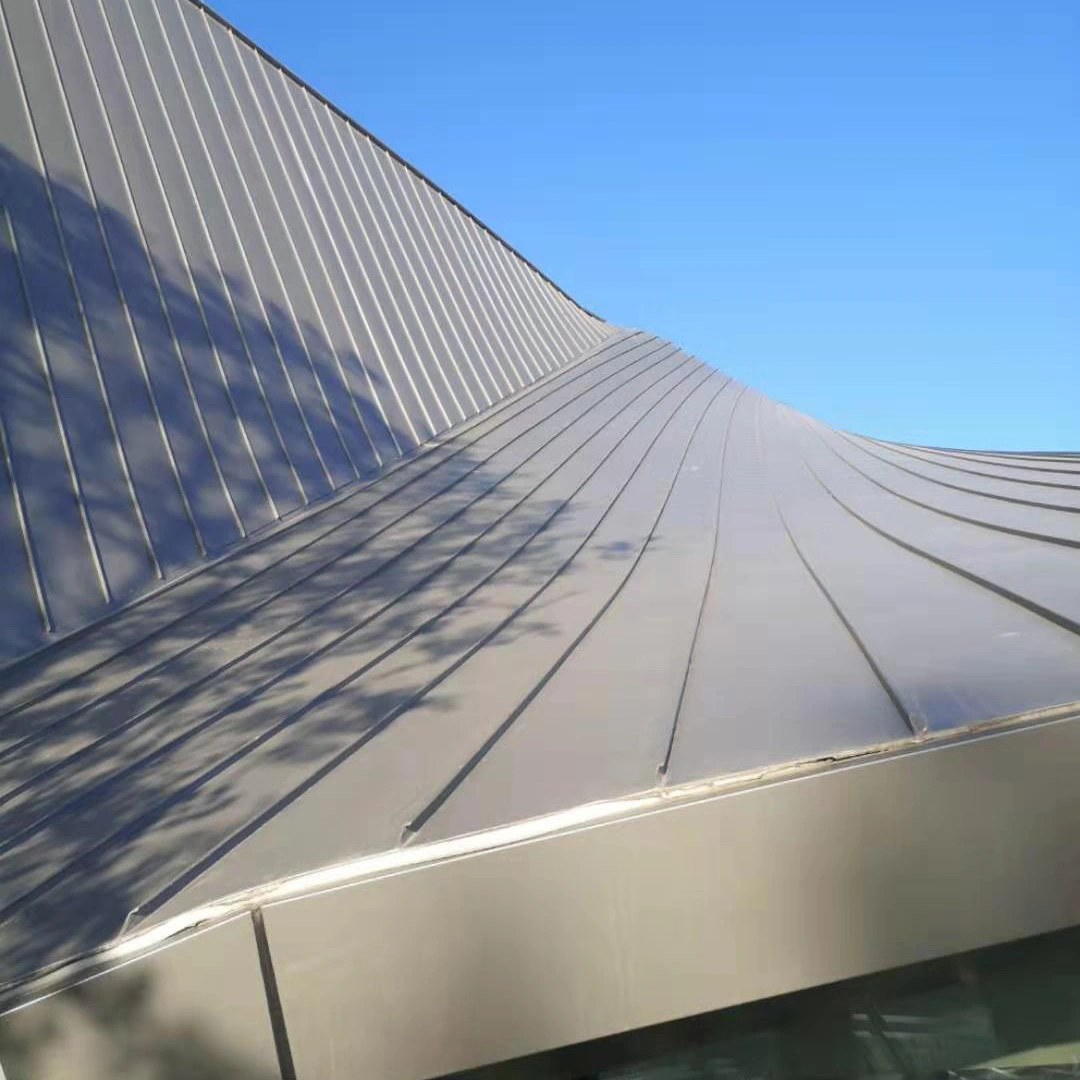

Zutik jostura sistema aluminio-magnesio-manganeso estalkietarako instalazio-metodo nagusia da. Panelak ezkutuko klipak erabiliz azpiegiturara lotzen dira, eta ondoko panelak mekanikoki josten dira 270° edo 360°-ko blokeoa erabiliz. Metodo honek agerian dauden finkagailuak ezabatzen ditu eta panelaren luzeran zehar mugimendu termikoa ahalbidetzen du.
Hormak estaltzeko aplikazioetarako, panel lauak edo arin profilatuak erabil daitezke ikusgai edo ezkutuan dauden finkatzeko sistemekin. Gure talde teknikoak haize-kargaren kalkuluetan eta arkitektura-detaileetan oinarritutako profil eta finkatzeko metodo egokia gomenda dezake.
| Parametroa | Barrutia / Aukerak | Oharrak |
|---|---|---|
| Aleazio kalifikazioak | AA3003, AA3004, AA3005, 5052, 6061 | Ingurunearen eta indarraren arabera hautatua |
| Xaflaren lodiera | 0,6-1,5 mm | 0,7-1,2 mm ohikoa estalkietarako |
| Saihetsaren Altuera | 25 / 45 / 50 / 65 mm | Profilaren araberakoa |
| Panelaren Zabalera | 300 / 330 / 400 / 430 / 470 / 500 / 575 / 600 mm | Estaldura-zabalera eraginkorra |
| Trakzio Erresistentzia (AA3004-H24) | ≥230 MPa | Errota probaren ziurtagiria eskuragarri |
| Etenaldi-indarra (AA3004-H24) | ≥200 MPa | Errota probaren ziurtagiria eskuragarri |
| Luzapena (AA3004-H24) | ≥%3,8 | Errota probaren ziurtagiria eskuragarri |
| Dentsitatea | 2,73 g/cm³ | Altzairuaren heren bat gutxi gorabehera |
| Estaldura Aukerak | PVDF, poliesterra, anodizatua, iztuku naturala | Estalduraren lodiera zehaztapenaren arabera |
| Arau aplikagarria | GB/T 12755-2008 | Eraikuntzarako altzairuzko xafla profilatuak |
Teilatu-sistemetarako:Berretsi behar den panelaren profila eta lodiera tartearen, haizearen igoeraren eta elur-kargaren kalkuluen arabera. Zutik jostura sistema gomendagarria da aldapa luzeetarako eta isuri txikiko teilatuetarako, mugimendu termikoa ahalbidetzeko.
Kostaldeko inguruneetarako:Zehaztu 5052 aleazioa edo lodiera egokia duen PVDF estaldura-sistema. Ur freskoarekin aldizka garbitzeak gatz-gordailuak kentzen laguntzen du eta estalduraren bizitza luzatzen du.

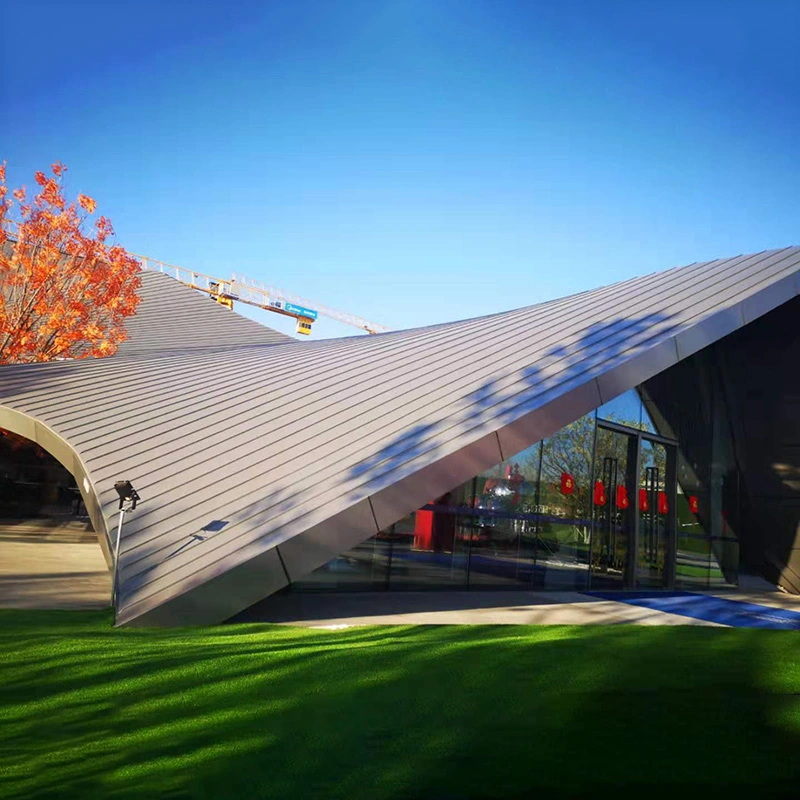

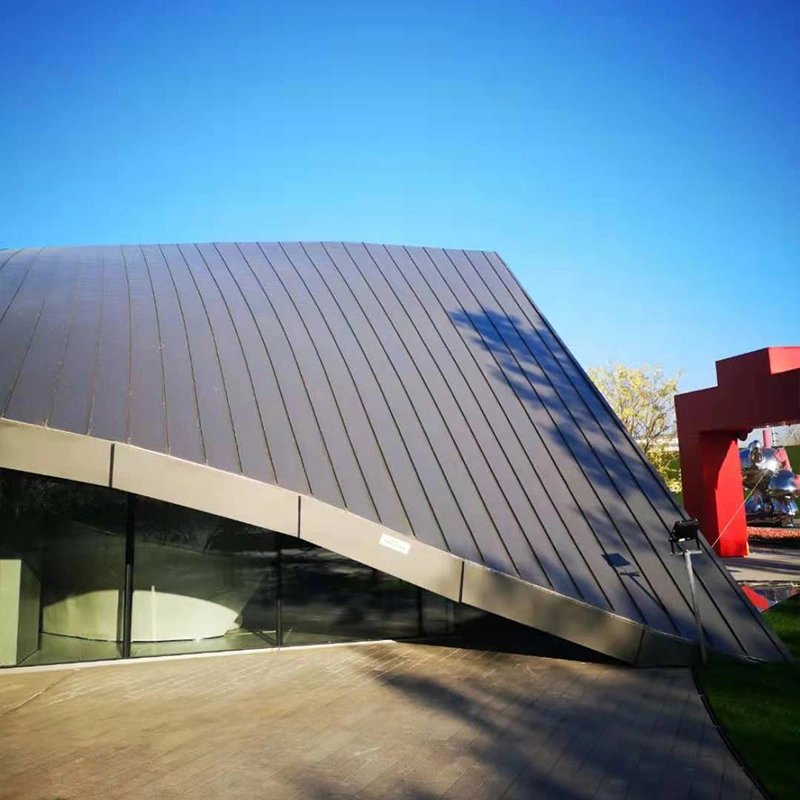

Geometria kurbatu edo konplexuetarako:Aluminio-magnesio-manganeso panelak biribilki forma kurbatuetan edo konikoetan eratu daitezke. Eman marrazki arkitektonikoak goizez, profila eta xaflaren lodiera konformagarritasunerako hautatu ahal izateko.
Instalazioan:Erabili altxatzeko eta maneiatzeko metodo egokiak panelak deformatzea saihesteko. Ziurtatu azpiegitura lerrokatuta dagoela eta klipak zehaztutako tartearen arabera instalatuta daudela. Josturak kalibratutako ekipoekin egin behar dira blokeo-profil egokia lortzeko.
1.Aireportuko terminalak eta abiadura handiko tren geltokiak hedadura luzeko teilatu metalikoak behar diren.
2.Teilatu-geometria kurbatua edo konplexua duten kirol-estadioak eta erakusketa-guneak.
3.Fatxada iraunkor eta erakargarria behar duten merkataritza-eraikin eta merkataritza-guneak.
4.Kostaldeko edo ingurune korrosiboetako eraikin industrialak.
5.Goi-mailako egoitza-txaletak eta pertsonalizatutako arkitektura-proiektuak.
Eraikinen inguratzaileen diseinu batzuetan, aluminio-magnesio-manganeso estalkiarekin konbinatzen daHarkaitz artilezko ogitarteko panelakisolamendu termikorako etaAltzairu-xafla profilatuakbarruko forrurako, teilatu-multzo osoa osatuz. Gure taldeak produktu hauen arteko interfazearen xehetasunekin lagundu dezake.
AA3004 teilatu arkitektoniko eta horma aplikazio gehienetarako egokia da bere indar orekatua eta korrosioarekiko erresistentzia direla eta. Kostaldeko edo itsas inguruneetarako, 5052-k korrosioarekiko erresistentzia handiagoa eskaintzen du. 6061 kontuan har daiteke egitura-erresistentzia handiagoa behar denean, baina 3000 serieko aleazioak baino gutxiago konformagarria da.
Baldintza atmosferiko arruntetan eta estaldura egokiarekin, panelek 30 urte edo gehiago iraun dezakete. Benetako zerbitzu-bizitza aleazio-mailaren, estaldura-motaren, ingurumen-esposizioaren eta mantentze-lanaren araberakoa da. PVDF estalitako panelek, oro har, epe luzerako kolorearen atxikipen hobea eskaintzen dute poliesterrezko estaldurek baino.
Bai. Panelak biribilki eratu daitezke kurba ganbila edo ahurra eta forma konikoetan, geometria arkitektonikoarekin bat etortzeko. Konformagarritasuna xaflaren lodieraren eta aleazio tenplearen araberakoa da. Gure ingeniaritza-taldeak profil zehatzetarako kurbadura-erradio lorgarriei buruzko aholkuak eman ditzake.
Zutik jostura sistemak azpiegiturari atxikitako ezkutuko klipak erabiltzen ditu. Panelak klipetan lotzen dira, eta josturak mekanikoki blokeatzen dira jostura-makina baten bidez. Horri esker, panelak aske zabaltzen eta uzkurtzen dira maldan zehar, lokailu ikusgarririk gabe.
Aluminio-aleaziorako errota-proba-ziurtagiriak, estaldura-lodieraren txostenak eta aplikagarriak diren produktuen proba-txostenak eskaintzen ditugu. Proiektu zehatzetarako, dokumentazio osagarria, hala nola, haizearen kalkuluak edo suteen errendimenduaren datuak eska daitezke.
