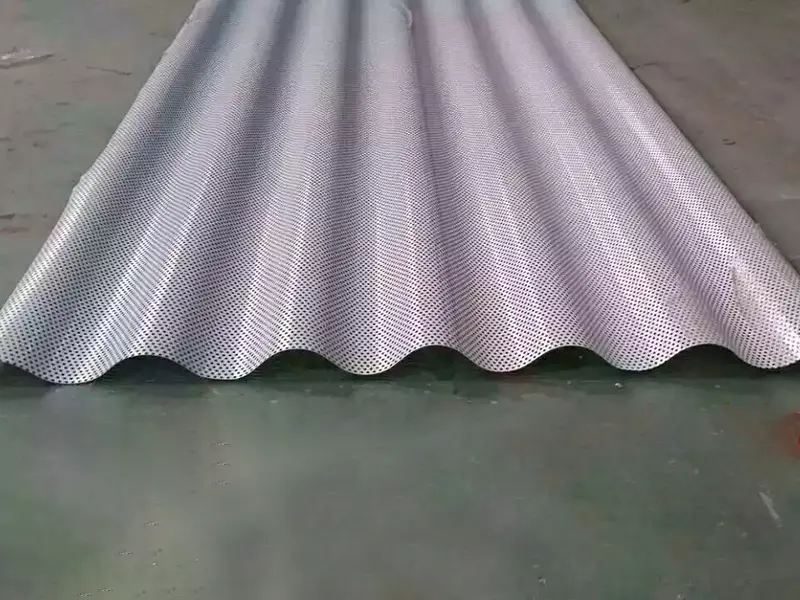

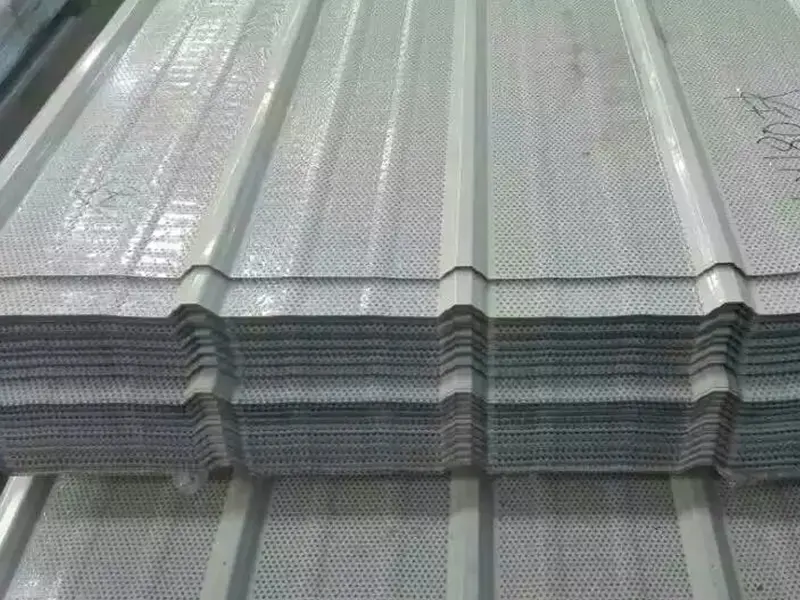

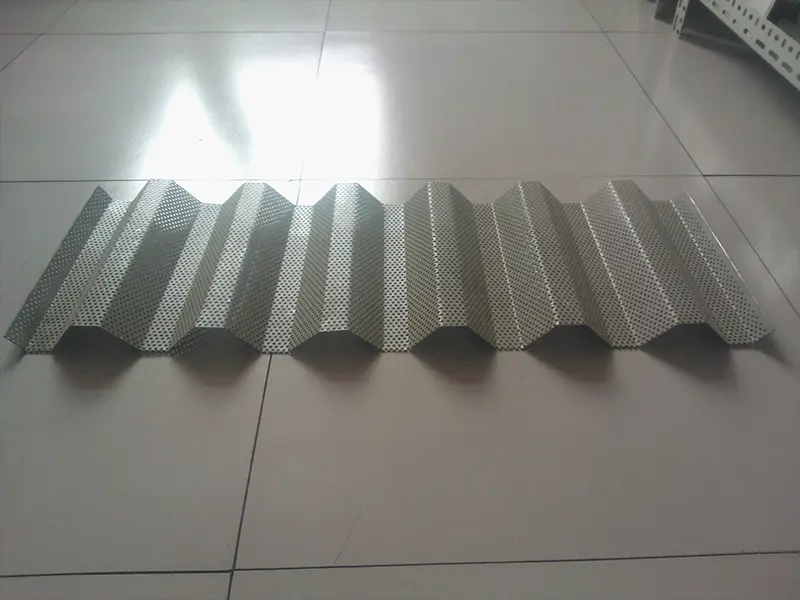

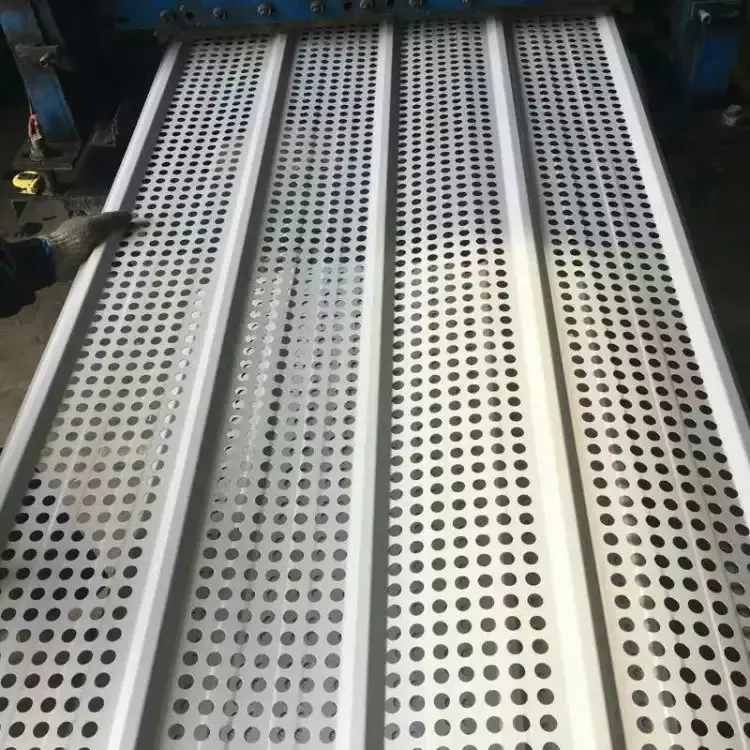

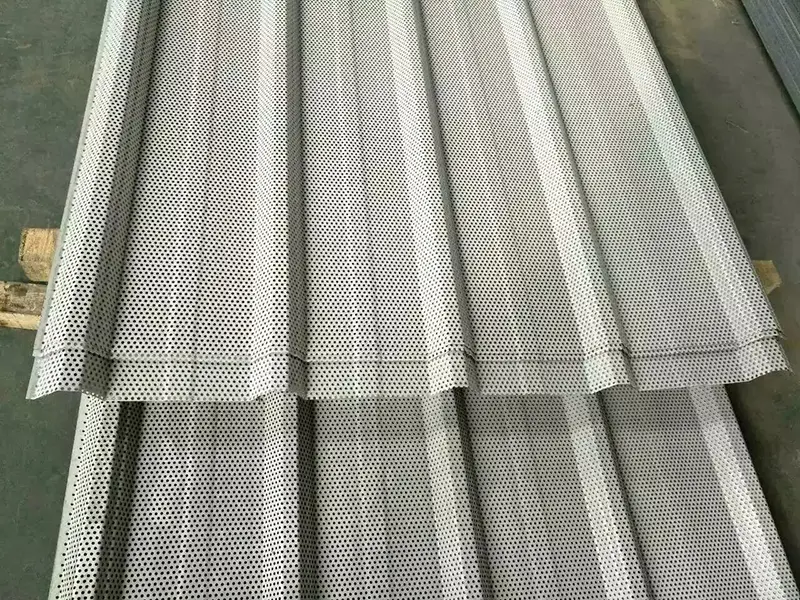

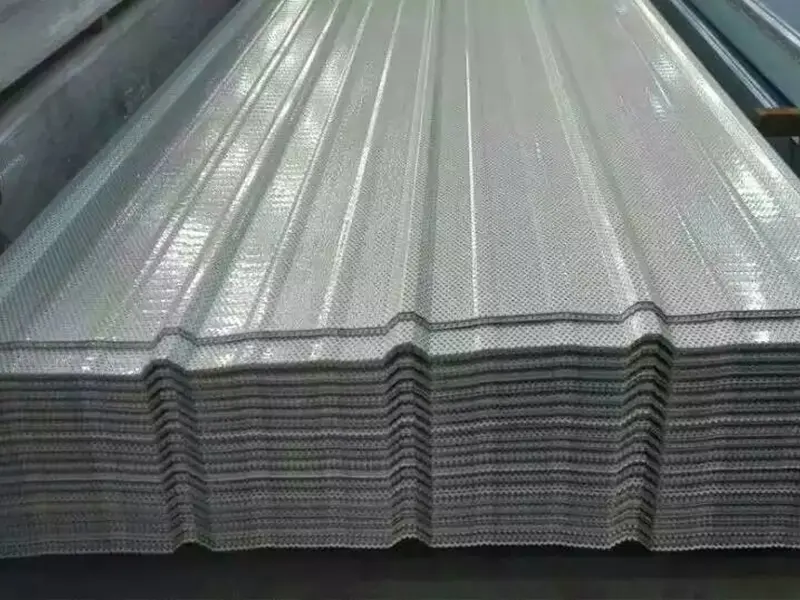

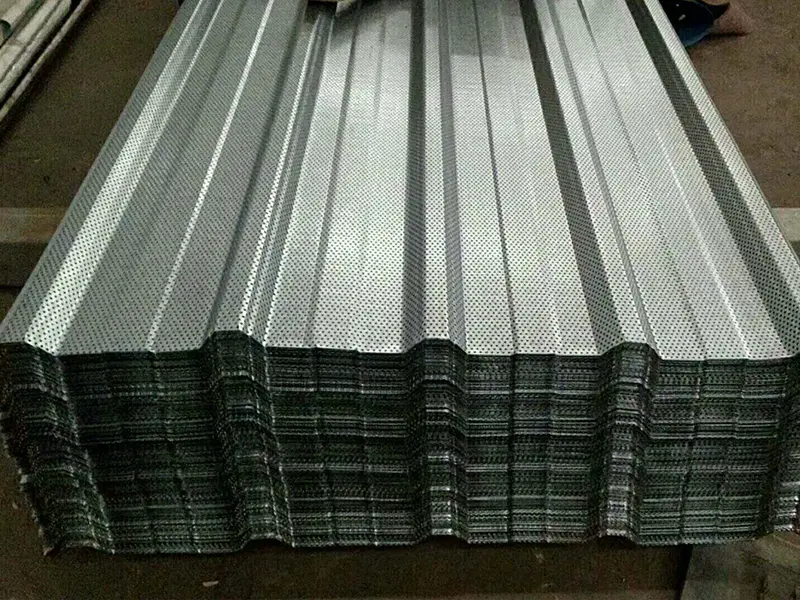

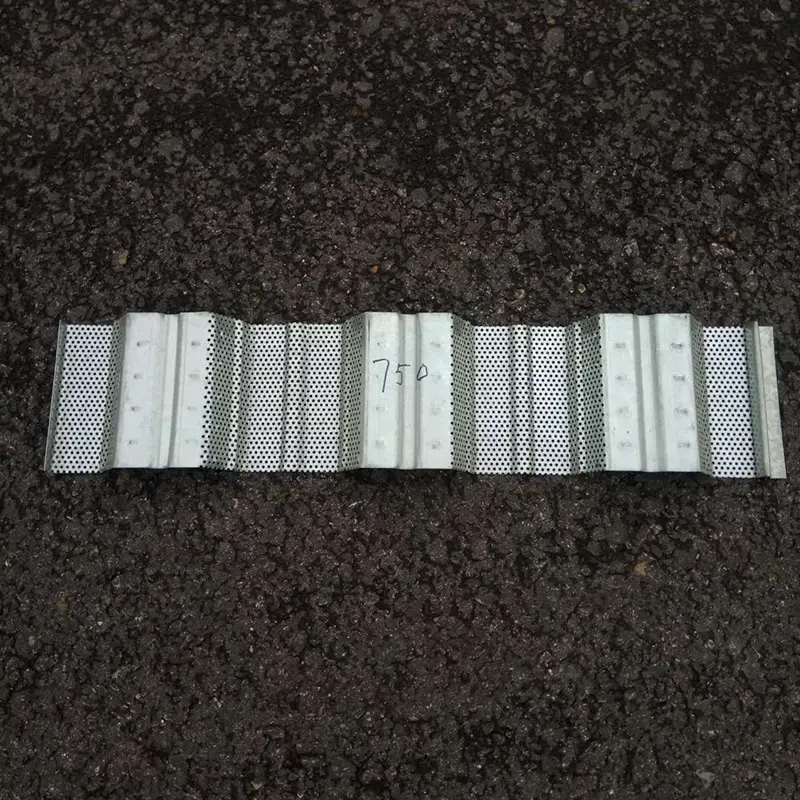

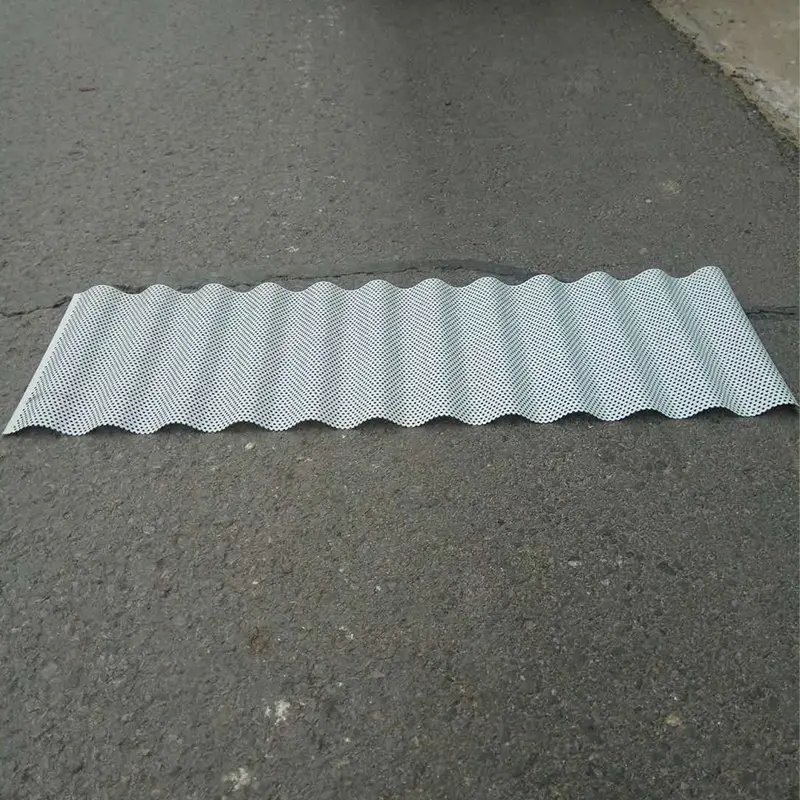

Perfil zulatu metalezko panelak

Probaren iraupena:Zortzi hilabete jarraian etenik gabeko tokiko jarraipena.

Proba agertokiak:Industri fabrikako estalkiak eta barruko hormak, estadioko sabaiak, metroko ekipamendu-gelako horma akustikoak eta autobideko zarata-hesiak.

Karga estandarrak:0,6-1,2 kN/m²-ko karga uniformeki banatuta, industria-instalazioetako eta lokaletako sabaietako karga estandarrei dagozkienak.

Ondorio nagusia:Inguratzaile-panel arkitektonikoetarako, zarata murriztea, aireztapena eta egitura-egonkortasuna lehenesten dira xafla zulatu arrunten ezaugarrien gainetik. Honek SENBO zulatutako metalezko panelen diseinuaren abantaila nagusia da.

Fabrikako paneletan hilabeteko karga konparatiboko proba batek argi eta garbi frogatu zuen SENBO zulatutako xafla profilatuen eta zulatutako xafla profilatu estandarraren arteko errendimendu estrukturalaren aldea.

Perfil zulatuzko xafla estandarrak:1,5 m-ko tartearen azpian, desbideraketa nabarmena gertatu da 3 orduko karga iraunkorraren ondoren.

SENBO zulatutako xafla profilak:Korrugazio-profil optimizatua eta zulaketa-diseinu uniformea ​​ditu, karga uniformeki banatzen da. Tarte berean eta karga osoa 72 orduz, ez zen deformazio ikusgarririk gertatu. Malgutasun-ahalmen-proba konparatiboek baldintza kontrolatuetan (panelaren lodiera 0,6 mm, zulaketa-erlazioa % 20, 35 mm-ko saihets-profila) % 22-28ko hobekuntza adierazi zuten.

Erresistentzia handi hori lortzen duten egitura-diseinuko elementu nagusiak:

35 mm-ko profil handiko saihets estandarrak:Inertzi momentua optimizatzen du, teilatuaren eta sabaiaren kargak uniformeki banatzen ditu eta lokalizatutako tentsio-kontzentrazioa murrizten du.

Zulaketa-eredu mailakatua (quincunx):Zulaketa-eredu linealekin lotutako tentsio-kontzentrazioa saihesten du, horrela egitura-zurruntasun orokorra mantenduz.

SENBO zulatutako xafla profilak tailerreko zaratetarako, trafikoko zaratarako eta lokalen erreberberaziorako optimizatutako egitura akustiko bat dute. Zarata murrizteko errendimendua laborategi akustiko profesionaletan egindako proba simulatuen bidez egiaztatu da.

Proba baldintzak:Soinua xurgatzeko % 20ko zulaketa-tasa estandarra, 50 mm-ko harkaitz artilezko babes-geruza, maiztasun ertain-altuko zarataren aurka probatua (500Hz–2000Hz) ISO 354 / ASTM C423 erreberberazio gelaren metodoen arabera.

Proben emaitzak:Zarata Murrizteko Koefizientea (NRC) 0,7-0,9ra iristen da. Zulaketak soinu-xurgatze-egitura erresonagarria sortzen du. Zuloetatik igarotzen diren soinu-uhinek energia-galera anitz jasaten dituzte barrunbean, burrunba mekanikoa, trafikoko zarata eta tokiko oihartzunak modu eraginkorrean arinduz.

Soinua xurgatzeko errendimendu hau fabrika-taileretarako, metroko ekipamenduetarako geletarako, estadioetarako eta autobideko zarata-hesietarako egokia da, barruko ingurune akustikoa nabarmen optimizatuz eta zarata industrialaren kontrola eta eraikin publikoko estandar akustikoak betez. Proba akustikoen txosten osoak eskuragarri daude eskatuta.
