Xafla zulatua

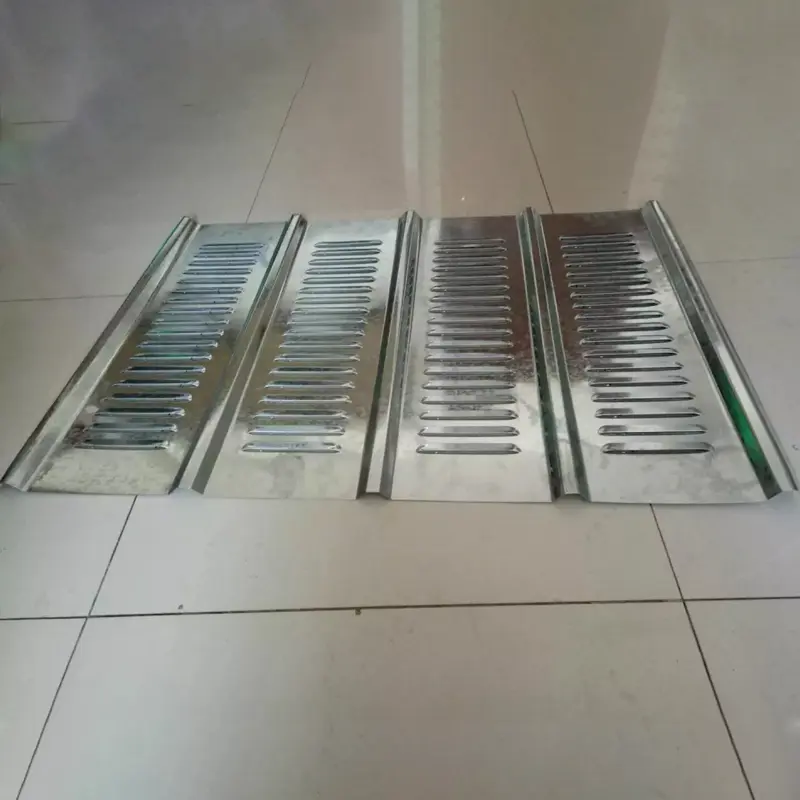

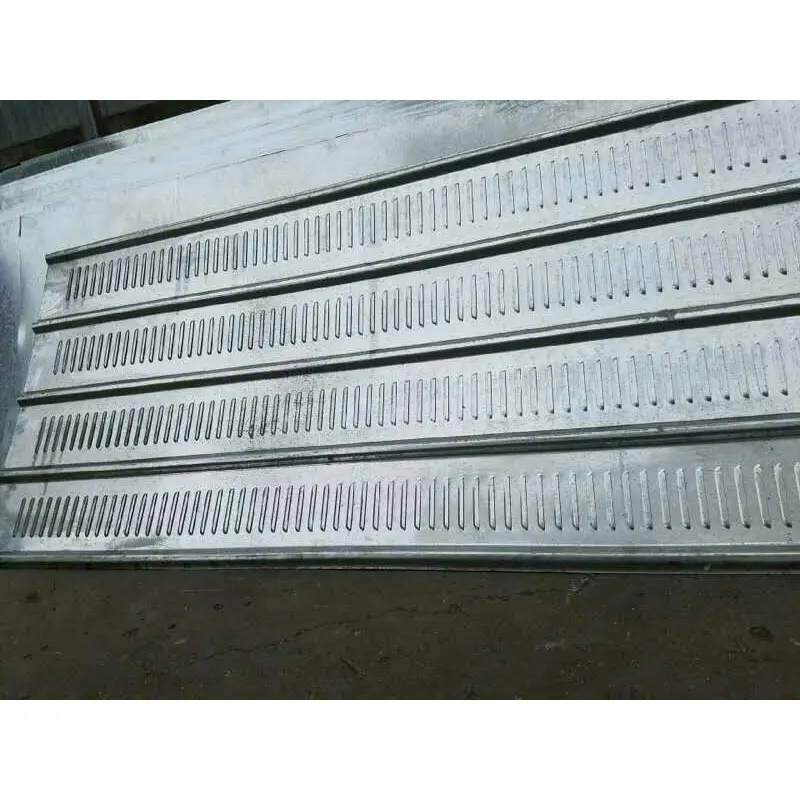

Louvered Perforated Sheet abiadura handiko zehaztasun estanpazio-ekipoak erabiliz metalezko xaflak prozesatzen dituzten arkitektura-panel funtzionalak dira, angelu-itxurako baoen egitura osatzeko. Panel zulatu estandarrak ez bezala (zulo zuzenak dituztenak, hala nola zirkuluak edo karratuak), zulatudun panelek erreserba angeludunak dituzte. Diseinu honi esker, airea kanal diagonaletatik igarotzen da, ikusmen-lerro horizontala blokeatzen duen bitartean, eta horrela efektu "aireztatua baina opakua" lortzen da.

Oinarrizko materiala hautatzea

Eragiketa-ingurunearen eta errendimendu-baldintzen arabera, material hauek hauta daitezke:

Q235 altzairu galvanizatua:Eraikuntzan ohikoena den materiala. Gainazalak beroan galbanizatu eta hauts estaldura elektrostatikoarekin tratatzen dira (estalduraren lodiera ≥60μm), 500 orduko gatz-ihindura probak jasan gabe zuritu edo herdoildu gabe. Proba estandarra: ASTM B117 / ISO 9227. Laborategiko txostenak eskatuz gero eskuragarri daude.

304 altzairu herdoilgaitza:Korrosioarekiko erresistentzia handia behar duten kanpoko inguruneetarako edo dekorazio proiektuetarako erabiltzen da.

Aluminio aleazioa:Pisu mugak dituzten proiektuetarako edo aluminio-magnesio-manganeso estalki-panelekin bateragarritasuna eskatzen duten proiektuetarako erabiltzen da.

Fabrikazio prozesua eta zehaztapenak:Abiadura handiko, doitasun eta guztiz automatizatutako zulaketa-lerroak erabiliz ekoitzitako sistemak hainbat material onartzen ditu, kolorez estalitako altzairuzko bobinak, aluminiozko bobinak eta altzairu herdoilgaitzezko xaflak barne. Lodiera estandarrak 0,5 mm-tik 2,0 mm bitartekoak dira (xafla meheak: 0,5-1,0 mm; xafla lodiak: 1,0-2,0 mm). Erlaien angelu tipikoak 45°-60°-koak dira, % 40-60 arteko eremu irekiaren erlazioarekin. Xaflaren tamaina estandarrak 1000 × 2000 mm eta 1250 × 2500 mm dira; neurri pertsonalizatuak eskatuz gero eskuragarri daude.

Gainazalaren tratamendua:Galbanizatutako altzairuzko xaflak hauts estaldura elektrostatikoarekin akabatu daitezke. Koloreak RAL estandarren arabera pertsonalizatzen dira (kolore arruntak gris iluna, gris argia, errege urdina eta berde iluna dira).

Errendimenduaren egiaztapena

1. Errendimendu akustikoa - Laborategian neurtutako zarata murriztea

Zulatu-panelen errendimendu akustikoa datu esperimental konkretuek bermatzen dute. Cheng Kung Unibertsitate Nazionaleko (Taiwan) Arkitektura Akustika Laborategiak egindako ikerketa sistematikoek frogatu zuten mikro-zulatutako persiana horizontaleko paneletan batez besteko zarata murriztea gutxienez 4dB-tik 15dB-ra bitartekoa dela. Errendimendu akustikoan eragiten duten funtsezko aldagaiak honako hauek dira: erreten-luzera, erreten-lodiera, egitura-konfigurazioa (alde bakarreko zulaketa edo alde bikoitzeko zulaketa), erreten-angelua eta erreten-tartea.

2. Aireztapena eta haizearen erresistentzia - Haizearen erresistentzia % 30 baino gehiago murriztu da

Zulatu-panelek aireztapen naturala eta presio-erliebea errazten dute, erretenetako zulaketa angeludunen bidez, haizearen erresistentzia eraginkortasunez murrizten dutenak. Eraikuntza-bilkuran erabiltzen denean, aire-fluxuaren diseinuak haizearen erresistentzia % 30 baino gehiago murrizten du oztopo solido tradizionalekin alderatuta, haize-kargaren kalkulu konparatiboetan oinarrituta. Panelak tokiko haize-kargaren eskakizunak betetzeko diseinatuta daude, aplikagarriak diren eraikuntza-kodeen arabera (adibidez, GB 50009 / EN 1991), benetako errendimendua egiturazko kalkuluen eta proiektuaren berariazko haize-kargaren ebaluazioen bidez egiaztatuta. Hori dela eta, tifoiak jasaten dituzten eta haizetsuak diren kostaldeko eskualdeetarako egokiak dira.

3. Korrosioaren eta eguraldiaren erresistentzia - 500 orduko gatz-ihintza proba

Zulodun panelen korrosioarekiko erresistentzia prozesu bikoitzeko sistema baten bidez bermatzen da: beroan galbanizazioa eta ondoren hauts estaldura elektrostatikoa. Oinarrizko geruza galbanizatua tenperatura altuko ondutako poliester hauts estaldura batekin konbinatzen da (≥60μm lodiera). Panelek 500 orduko gatz-ihinztatze probak jasaten dituzte zuritu edo herdoildu gabe, ASTM B117 / ISO 9227 arauaren arabera. Hirugarrenen proba-txostenak eskuragarri daude eskatuta, eta kanpoko zerbitzu-bizitza 5-10 urtekoa dela kalkulatzen da ingurumen-baldintza normaletan.

4. Propietate mekanikoak eta fabrikazioa

Q235 altzairu galbanizatuz egina, materialak konpresio-erresistentzia bikaina eskaintzen du, eta louver estanpazio-prozesuak dimentsioko zehaztasun handia bermatzen du. Trenbide bidezko garraio-aplikazioetan (aireztapena eta euriari aurre egiteko pertsianak), egiturak aurrealderako zulatu-panelak konbinatzen ditu atzeko euri-bafleekin, aire-fluxua eta eguraldiaren babesa orekatzeko. Motordun ekipoen potentzia-konpartimentuetarako, 5-10 mm-ko soinua xurgatzeko materiala aplika dakioke erreten-egiturari zarata murrizteko.

5. Aplikazio frogatutako eszenatokiak

Eskala handiko eraikin publikoen apainketa eta soinu xurgapena:Zulatutako xafla hauek dekoraziorako eta tratamendu akustikorako erabiltzen dira proiektu handietan, hala nola aireportuetan, tren geltokietan, estadioetan, erakusketa-zentroetan eta metro geltokietan.

Eraikuntza-biltegia:Louvered zulatutako hoards-ek diseinu modularra du torlojudun muntaketarekin, eta bertan soldatzearen beharra ezabatzen du. 5 aldiz baino gehiago berrerabiltzea onartzen du eta % 95eko altzairuaren birziklagarritasun tasa du.

Ekipoen aireztapena eta beroa xahutzea:Ekipoen itxituretarako beroa xahutzeko panel gisa erabiltzen dira, normalean altzairu herdoilgaitzez, altzairu galbanizatuz edo aluminioz fabrikatzen dira (lodiera: 0,8-2 mm), aireztapen eraginkorra eta beroa xahutzen duten bitartean hautsa eta zipriztinak babesa eskainiz.

Funtsezko zehaztapenen ikuspegi orokorra

Behean zerrendatutako parametro guztiak fabrikako ekoizpen estandarrean edo erreferentziazko probetan oinarritzen dira. Pertsonalizazioa eskuragarri dago proiektuaren eskakizun zehatzak betetzeko.

Funtsezko abantailak

1. Ikusgarritasunik gabeko aireztapena (funtzionalitate bakarra).Angeludun erreten diseinuak gainjarri bat sortzen du aurrealdetik ikusten denean, kanpotik ikusmen-lerroaren % 90 baino gehiago blokeatzen du, aire-fluxu naturala ahalbidetzen duen bitartean, pribatutasunaren babesa aireztapenarekin eta beroa xahutzearekin orekatuz. Ikusmenezko pantaila panelaren gainazaletik perpendikularra metro 1eko distantziara neurtzen da.

2. Egiaztatutako Errendimendu Akustikoa (4-15 dB Murrizketa).Laborategiko probek 4-15 dB-ko batez besteko zarata murriztea baieztatzen dute; errendimendua are gehiago hobetu daiteke soinua xurgatzeko kotoia edo mikro-zulatutako panelak gehituz.

3. Korrosioarekiko erresistentzia eta iraunkortasuna (500 orduko gatz-ihinztatzearen egiaztapena).Korrosioaren aurkako babes bikoitzak (bero-galvanizazioa eta hauts estaldura elektrostatikoa) ez du zuritu edo herdoiltzen bermatzen ASTM B117 / ISO 9227 500 orduko gatz-ihindura probaren ondoren; kanpoko zerbitzu-bizitza 5-10 urtekoa.

4. Muntaketa modularra eta berrerabilgarritasuna.Diseinu modularrak torlojudun konexioekin ezabatzen du guneko soldadura beharra; panelak gutxienez bost aldiz berrerabili daitezke, altzairuaren birziklapen-tasa % 95ekoa izanik.

5. Material malgua eta zehaztapenen pertsonalizazioa.Hainbat materialetan eskuragarri, hala nola Q235 altzairu galbanizatua, altzairu herdoilgaitza eta aluminioa; plaken lodiera, dimentsioak eta koloreak pertsonalizatu daitezke proiektuaren eskakizun zehatzak betetzeko.

Aplikazio-eszenatokiak

1.Eraikin publiko handietarako dekorazio eta soinua xurgatzeko sistemak, hala nola aireportuak, tren geltokiak, estadioak, erakusketa zentroak eta metro geltokiak.

2.Errepide-lanetarako, metroaren indusketarako eta bizitegien eraberritze-lanetarako biltegiratzea (haizearen erresistentzia eta presio arintzea eskatzen dutenak).

3.Aireztapena, beroa xahutzea eta hautsaren babesa industria-instalazio eta ekipamendu-geletarako.

4.Udal errepideetarako eta industria guneetarako zarata-hesiak (soinua xurgatzeko materialekin konbinatuta).

5.Itzaltze arkitektonikoak eta aireztapen sistema integratuak.

Zergatik aukeratu zulatu-panelak?

Aireztapena eta pantaila orekatzen dituen panel funtzional baten bila zabiltza arkitektura dekoraziorako, eraikuntza-biltegiratzeko edo zarata murrizteko proiektuetarako? Q235 altzairu galbanizatuz edo altzairu herdoilgaitzez eginak, panel hauek 45°-60°-ko angeludun erretenak dituzte. % 90etik gorako pantaila bisuala eskaintzen dute (1m-ko ikuspegi perpendikularrean neurtuta), aireztapen naturala eta presioa arintzea ahalbidetzen duten bitartean, panel solidoekin alderatuta, haizearen %30 baino gehiagoko erresistentzia txikiagoa eskaintzen dute. Laborategiko saiakuntza akustikoek 4-15 dB-ko zarata murriztea baieztatzen dute, eta 500 orduko gatz-ihindura probak (ASTM B117 / ISO 9227) korrosioarekiko erresistentzia egiaztatzen duten bitartean; diseinu modularrak behin eta berriz berrerabiltzeko aukera ematen du. Eraikin publiko handietako soinu apaingarrien xurgapenetik hasi eta hiriko bide-lanetarako haize-erresistentzia duten estalkietaraino, zulatu-panelek —errendimendu-datu frogatuek babestuta— «ikusgarritasunik gabeko aireztapena» bermatzen duten irtenbide fidagarria eskaintzen dute, zarata murriztearekin eta haizearen erresistentziarekin batera.

Maiz egiten diren galderak

1. Zein estandar erabiltzen dira gatz-ihindura probarako?

Gure hautsez estalitako panelak ASTM B117 edo ISO 9227 arauen arabera probatzen ditugu 500 orduz. Hirugarrenen proba-txostenak eskuragarri daude emaitzak egiaztatzeko eskatuz gero.

2. Nola neurtzen da %90eko ikusmen emanaldia?

Ikusmen-baheketa-tasa panelaren gainazaletik perpendikularra metro 1eko distantziara neurtzen da. Ikuspegi angelu arruntetan, angeludun erretenak gainjartzen dira ikusmen-lerro horizontalaren % 90 baino gehiago blokeatzeko, aire-fluxua ahalbidetzen duten bitartean.

3. Panelak haize handiko guneetan erabil daitezke?

Bai. Louvered diseinuak haize-karga % 30 baino gehiago murrizten du panel solidoekin alderatuta. Proiektuaren berariazko haize-kargaren kalkuluak aplikatzen diren kodeen arabera egiten ditugu (adibidez, GB 50009 edo EN 1991) panelak eta euskarri-egitura behar bezala diseinatuta daudela ziurtatzeko.

4. Zer material daude erabilgarri lovered zulatutako paneletarako?

Q235 altzairu galbanizatua, 304 altzairu herdoilgaitza eta aluminiozko aleazioa eskaintzen ditugu. Korrosio-baldintzen, pisu-mugen eta lehentasun estetikoen araberakoa da aukera. Material guztiak RAL kolore ezberdinetan hautsez estali daitezke.

5. Eskaera egin aurretik laginak edo proba-txostenak ematen al dituzu?

Bai, lagin-panelak eskain ditzakegu ebaluatzeko eta saiakuntza-txosten garrantzitsuak partekatu ditzakegu (gatz-spray, akustikoa, mekanikoa) eskatuz gero. Gure ingeniaritza taldeak zure proiektu zehatzerako aholkularitza teknikoa ere eskaintzen du.

6. Nola instalatzen dira panelak?

Panelak torlojudun muntaketa modularra egiteko diseinatuta daude, tokian bertan soldatzeko beharra ezabatuz. Horrek instalazio azkarragoa eta desmuntaketa erraza ahalbidetzen du, eta panelak hainbat aldiz berrerabili daitezke.
