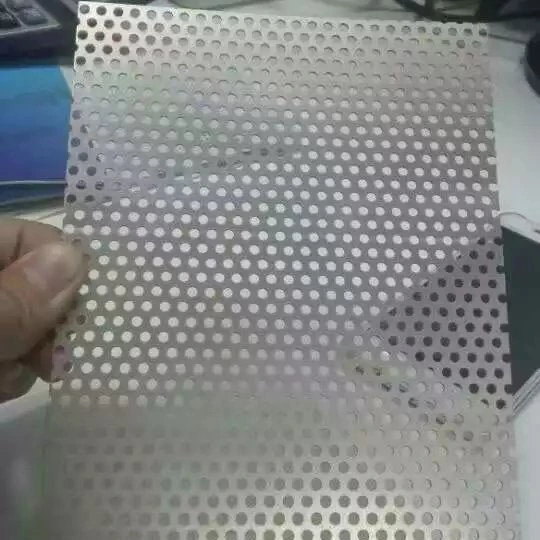

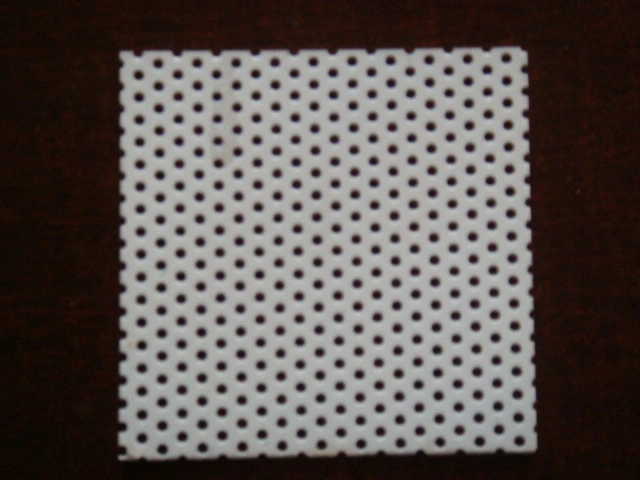

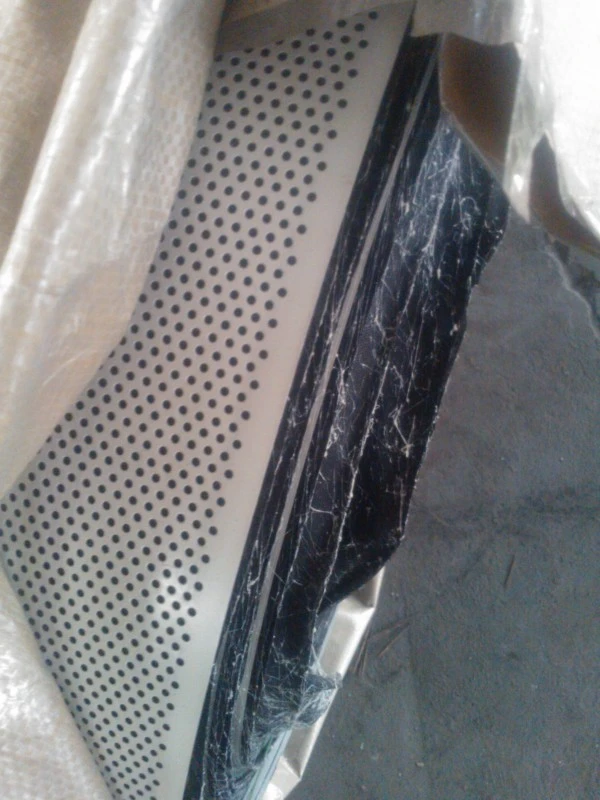

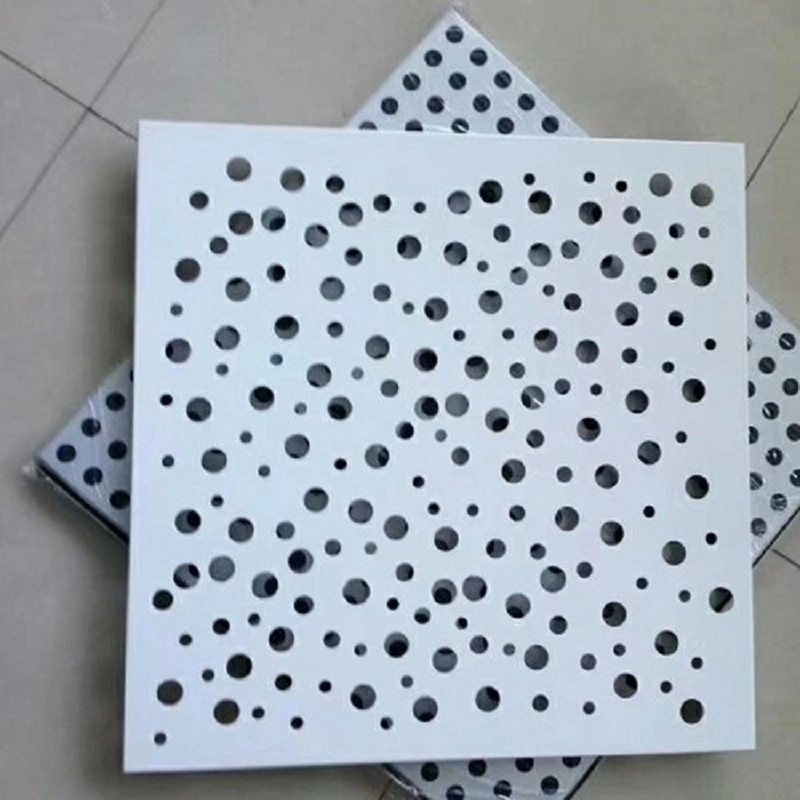

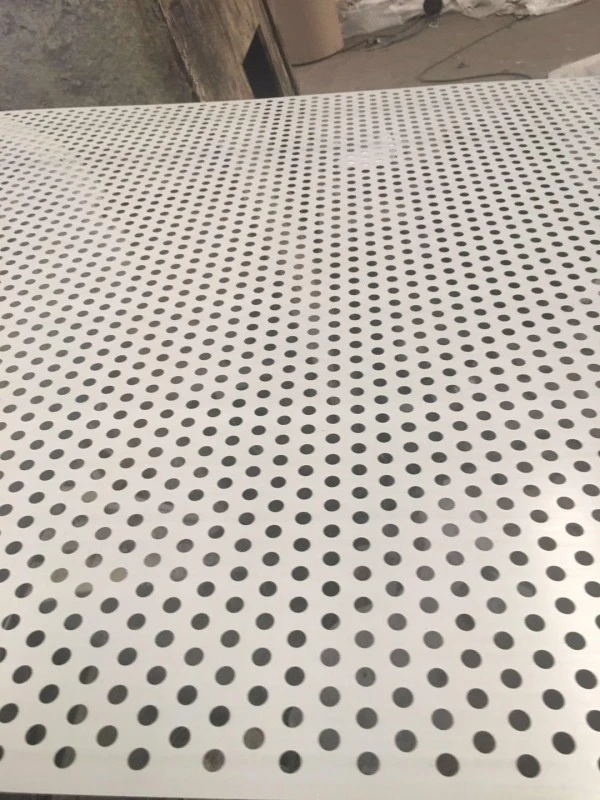

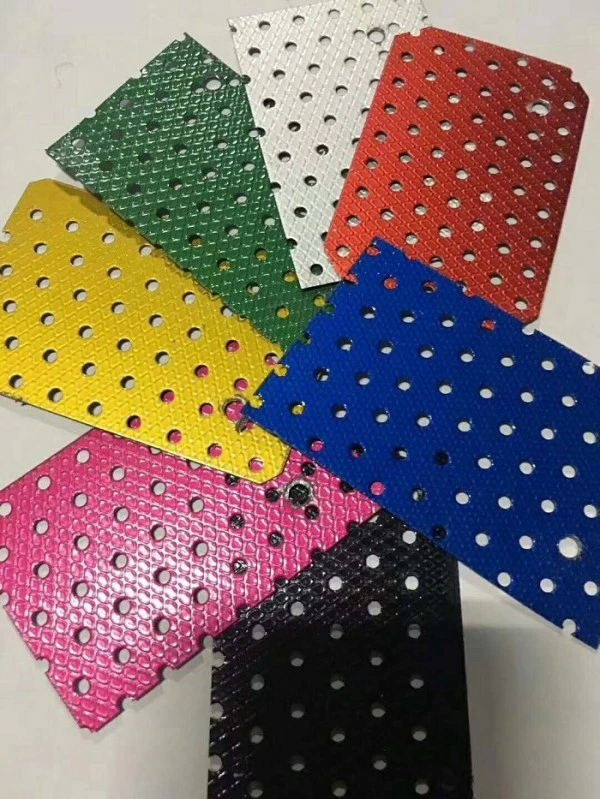

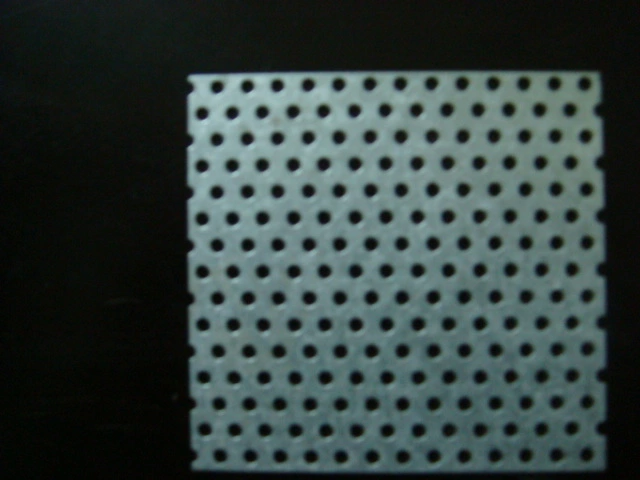

Koloretako altzairuzko xafla zulatua

Metalezko xafla zulatuak, panel zulatu edo sare zulatu gisa ere ezagutzen direnak, metalezko xafletan zuloen ereduak zulatuz sortzen dira.SENBO Eraikuntza MaterialakProduktu hauek aplikazio arkitektoniko, akustiko eta industrialetarako hornitzen ditu, dimentsioko zehaztasunean eta materialen trazabilitatean arreta jarriz.

Oinarrizko materialaren aukeraketa ingurune eragilearen eta errendimendu-baldintzen araberakoa da. Hiru material talde erabili ohi dira:

304 altzairu herdoilgaitza:Korrosioarekiko erresistentzia egokia eskaintzen du kanpoko inguruneetarako eta kimikoki erasokorrak diren inguruneetarako. Lagin adierazgarri batek ez du herdoilik erakutsi ASTM B117 baldintzetan 1000 orduko gatz ihinztadura probaren ondoren. Benetako errendimendua gainazaleko akaberaren eta ertzaren prestaketaren araberakoa da.

Aluminio aleazioa (adibidez, 6061):Dentsitate baxua eskaintzen du (2,7 g/cm³ gutxi gorabehera) indar onarekin konbinatuta. Materiala anodizatu edo hautsez estali daiteke gainazaleko iraunkortasun eta itxura hobetzeko.

Q235 altzairu galbanizatua edo kolorez estalitakoa:Arkitektura eta industria erabilera orokorrerako aukera ekonomikoa. Gainazalaren babesa beroan galbanizazioaren bidez lortzen da normalean, eta ondoren hauts estaldura elektrostatikoarekin.

Fabrikazio-prozesua eta dimentsio-barrutia

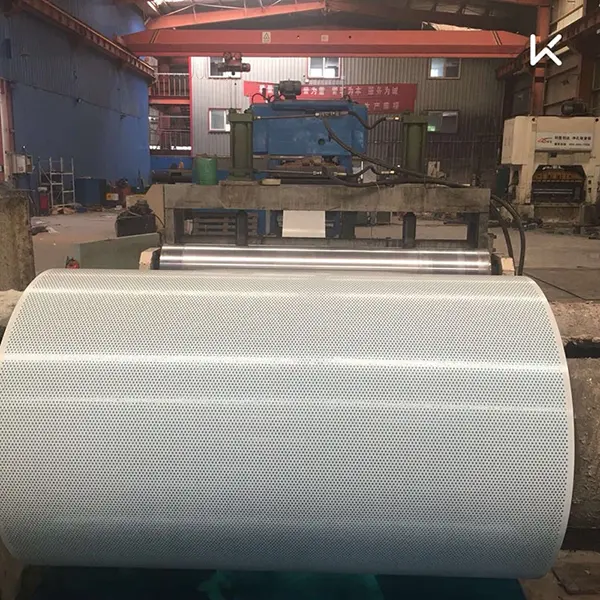

Abiadura handiko CNC zulaketa-ekipoek 20 zulaketa-eredu baino gehiago ekoizten dituzte, biribilak, karratuak, zirriztuak, hexagonalak, gurutzeak, arrain-eskatak eta aran-loreak barne. Prozesuari esker, zuloen diametroa, tartea eta eremu irekiaren erlazioa zehatz kontrolatzen da.

Xafla lauak 0,1 mm eta 15 mm arteko lodieretan ekoitzi daitezke, zuloen diametroak 0,1 mm eta 200 mm bitartekoak izanik. Harildutako xaflak 0,2 mm-tik 1,5 mm-ko lodieretan daude eskuragarri, gehienez 1250 mm-ko zabalera eta zuloen diametroa 0,5 mm-tik 10 mm-ra. Aplikazio arkitektonikoetarako, lodiera arruntak 0,5 mm eta 2,0 mm bitartekoak dira, zuloen diametroak 3 mm eta 20 mm bitartekoak izanik. Eremu irekiaren %15etik %60ra arteko erlazioak tipikoak dira, eta zulo-diametroaren tolerantzia ±0,1 mm-ren barruan kontrolatzen da.

Azalera tratatzeko aukerak

Aluminiozko aleazio xaflak anodizatu egin daitezke, korrosioarekiko erresistentzia eta gainazaleko gogortasuna hobetzen dituen oxido geruza gogor eta trinko bat sortzeko. Hauts estaldurak ingurumena errespetatzen duen akabera eskaintzen du eguraldi onarekin eta erresistentzia kimikoarekin. Estaldura elektroforetikoak estaldura uniformea ​​ematen du atxikimendu sendoarekin.

Altzairuzko xaflak beroan galbanizatuz babesten dira eta, ondoren, hauts estaldura elektrostatikoaz babestuta daude, gutxienez 60 μm-ko estalduraren lodiera tipikoa izanik.

Neurtutako Errendimenduaren Ezaugarriak

1. Errendimendu akustikoa: laborategiko probetako NRC balioak

Xafla zulatuek soinua xurgatzen laguntzen dute aire-hutsune batekin edo material porotsu batekin instalatzen direnean. Zuloetan sartzen diren soinu-uhinek energia galtzen dute irekidurako gainazaletan marruskadura eta efektu likatsuen bidez.

Soinua xurgatzeko koefizienteak zehaztutako zortzidun-bandako maiztasunetan neurtu ziren ASTM C423-ren arabera, zulo hexagonaleko aluminiozko panel batez osatutako muntaia adierazgarri baterako, atzeko geruza porotsu batekin eta aire barrunbe batekin. Ondorioz, Zarata Murrizteko Koefizientea (NRC) 0,8 edo handiagoa izan zen probatutako konfigurazio horretarako. Instalazio espezifiko baterako benetako NRC panelaren lodieraren, zuloaren tamainaren, zulaketen tasaren, babes-materialaren, aire-barrunbearen sakoneraren eta muntatzeko metodoaren araberakoa da. Proba-txostenak eskuragarri daude eskatuta.

2. Propietate Mekanikoak eta Karga Ahalmena

Errendimendu mekanikoa oinarrizko materialaren, lodieraren eta zulaketen ereduaren araberakoa da. Egiturazko karga-ahalmena aplikagarria den diseinu-arauaren arabera kalkulatu behar da panelen lodieran, zulaketen geometrian, euskarrien tartean, tartean eta finkatzeko metodoan oinarrituta. Erreferentzia gisa, 3 mm-ko lodiera duen altzairuzko panel bat zulaketa karratuekin (10 mm-ko irekiera) eta zehaztutako euskarri-tartea egiaztatu da 5 kN/m²-ko karga uniformeki banatuta jasaten duela ingeniaritza-kalkuluaren bidez. Kalkulu-ohar zehatzak eskatuz gero eman daitezke.

Zulaketa zirkularrak dituzten panelek (20 mm-ko irekidura, % 50eko eremu irekia) aire-fluxuaren erresistentzia 50 Pa edo gutxiago erakusten dute ISO 5801 arauaren arabera probatzen direnean.

Korrosioarekiko erresistentzia gatz-ihinztadura proben bidez egiaztatzen da: 304 altzairu herdoilgaitzezko lagin batek ez zuen herdoilik agertu 1000 orduren buruan ASTM B117 arabera; Beroko galvanizazioa eta hauts estaldura duten altzairu galbanizatuak ez zuen zuritu edo herdoilik erakutsi estandar beraren pean 500 ordu igaro ondoren. Proba txostenak eskuragarri daude.

3. Gainazaleko iraunkortasuna eta eguraldiaren erresistentzia

Aluminiozko anodizatuak edo hautsez estalitako panelek korrosioaren, higaduraren eta UV esposizioarekiko erresistentzia hobetua erakusten dute. Gainazaleko tratamendu bakoitzaren errendimendua eskaerarekin batera emandako saiakuntza-txostenen bidez berretsi daiteke.

4. Eraikuntzan eta Garraioan aplikazio-esperientzia

Zulatu-panelak garraio-zarata-hesietan erabiltzen dira, sarritan zulatutako aurpegiaren atzean soinua xurgatzeko materialarekin konbinatuta. Eraikin publikoetan, hala nola, aireportu-terminaletan, tren geltokietan, estadioetan eta erakusketa-zentroetan, panelek kontrol akustikoa eskaintzen dute, diseinu bisualaren malgutasuna ahalbidetzen duten bitartean.

Fatxada arkitektonikoek zulaketa-ereduak erabiltzen dituzte efektu erdi gardenak eta argi-itzalen aldaerak sortzeko. Dokumentatutako adibideen artean, Frantziako Skylight Apartmentsen metalezko fatxada eta Arte Ederren Akademia Zentraleko liburutegia daude. Proiektuaren erreferentzia eta dokumentazio espezifikoak lortzeko, jarri harremanetan gure taldearekin.

Zehaztapen teknikoak eta froga-oharrak

Ondoko parametroak ekoizpen estandarretan eta proba estandarretan oinarritzen dira. Hala badagokio, froga-dokumentazioa eskuragarri dago eskatuta.

Ezaugarri nagusiak eta abantaila praktikoak

1. Egiaztatutako Errendimendu Akustikoa.0,8tik gorako NRC probatutako muntaia zehatz baterako baieztatu da. Atzealde egokiarekin eta aire barrunbearekin konbinatuta, panelek trafiko-hesietan eta sistema akustiko arkitektonikoetan zarata-maila murrizten laguntzen dute.

2. Materialaren malgutasuna.Aukerak honako hauek dira: 304 altzairu herdoilgaitza korrosioarekiko erresistentziarako, aluminiozko aleazioa apaingarri arinetarako eta erabilera orokor ekonomikorako altzairu galbanizatua.

3. Zulaketa-ereduen barietatea.20 eredu baino gehiago daude eskuragarri, zulo-diametro pertsonalizagarria eta eremu irekiaren ratioa nahi den ikusmen gardentasuna, errendimendu akustikoa eta aireztapena lortzeko.

4. Eguraldiarekiko erresistenteen akabera.Aluminiozko panelak anodizatu edo hautsez estali daitezke; altzairuzko panelek beroan galbanizazioa eta hauts estaldura erabiltzen dute. Gatz spray-erresistentziari buruzko proba-txostenak eman daitezke.

5. Aplikazio sorta zabala.Eraikin publikoetako tratamendu akustiko apaingarrirako, trafikoko zarata-hesietarako, industria-ekipoen babeserako eta iragazketa-osagaietarako egokia.

Hautaketa eta Instalaziorako Orientabidea

Aplikazio akustikoetarako:Hautatu zulaketa-eredua eta eremu irekia helburuko maiztasun-barrutiaren arabera. Atzeko material porotsuak eta aire hutsuneak xurgapena nabarmen hobetzen dute. Erabili ASTM C423 probaren datuak orientabide gisa, baina egiaztatu zure muntaia zehatzaren errendimendua.

Kanpoko fatxadetarako:Aukeratu 304 altzairu herdoilgaitza edo hautsez estalitako aluminioa epe luzerako korrosioarekiko erresistentzia izateko. Ziurtatu panelaren lodiera eta profilak proiektuaren kokapenaren haize-kargaren baldintzak betetzen dituela.

Iragazte industrialerako:Zehaztu behar den zuloaren diametroa, tartea eta eremu irekia zehatz-mehatz. Perdoi dimentsionalaren kontrola funtsezkoa da iragazketa-errendimendu koherentea izateko.

Instalazioan:Maneatu panelak arretaz, zulatutako ertzak tolestu edo honda ez daitezen. Erabili lokailu eta euskarri egokiak. Muntaia akustikoetarako, ziurtatu babes-materiala errendimendua murrizten duten hutsunerik edo konpresiorik gabe instalatzen dela.

Fabrikazio pertsonalizaturako laguntza

Bezeroek emandako marrazkiak onartzen ditugu CAD formatu arruntetan (DXF, DWG) zulaketa diseinu pertsonalizatuetarako. Gure ingeniaritza taldeak zuloen geometria, ertzaren distantzia, eremu irekia eta konformazio-baldintzak berrikusten ditu ekoizpenaren aurretik. Lehen artikuluaren ikuskapena eta materialaren ziurtagiriak eskatuta daude eskuragarri.

Aplikazio-eremu tipikoak

1.Autobideetan, trenbideetan eta metroetan trafikoaren zarata kontrolatzeko soinu-hesi-sistemak.

2.Eraikin publiko handietarako soinua xurgatzeko barruko dekorazioa, aireportu-terminalak, abiadura handiko tren geltokiak, estadioak eta erakusketa-zentroak barne.

3.Argi-itzalen efektuak eta diseinu bisual erdi gardenak sortzen dituzten fatxada arkitektonikoak, sabaiak eta partizioak.

4.Ekipamendu industrialetarako, beroa xahutzeko paneletarako eta bozgorailuen sareetarako babes-estalkiak.

5.Iragazte industriala eta baheketa makineria kimikoa, ekipamendu farmazeutikoa eta elikagaiak prozesatzeko makineria.

Maiz egiten diren galderak

1. Nola hautatu behar dira zuloen tamaina eta eremu irekia sabai akustiko baterako?

Hautaketa helburuko maiztasun-barrutiaren eta euskarri-materialaren araberakoa da. Hizketa-barruti orokorra xurgatzeko, 3-6 mm-ko zuloen diametroa duen %20-30eko eremu irekia ohikoa da. Atzealde porotsu lodiagoak eta aire barrunbe sakonagoak maiztasun baxuko xurgapena hobetzen dute. Muntaia ordezkari bat probatzea edo akustika espezialista bat kontsultatzea gomendatzen dugu espazio kritikoetarako.

2. Zein da metalezko xafla zulatuen eta hedatutako xaflaren artean?

Zulatutako xaflak metal solidotik zulatzen dira, zehaztasun handiko zulo-eredu garbi eta uniformea ​​utziz. Hedatutako metala zirrikitu eta luzatzen da, diamante formako baoekin eta testuradun azalerarekin sare bat sortuz. Zulatutako xaflak normalean lautasun hobea eta dekorazio-eredu sorta zabalagoa eskaintzen dute, eta metal hedatua sarritan arinagoa eta merkeagoa da zenbait industria-aplikazioetarako.

3. Zulatutako metalezko xaflak tolestu edo eratu daitezke puntzonatu ondoren?

Bai, baina hedadura materialaren, lodieraren eta zulaketen ereduaren araberakoa da. Oso irekitako ereduek moldagarritasuna murrizten dute. Konformatu behar bada, zulo-diseinua zuloen ertzetan gehiegizko tentsioa saihesteko diseinatu behar da. Eztabaidatu osatzeko baldintzak gure ingeniaritza taldearekin diseinu-fasean.

4. Zein material aukeratu behar dut kostaldeko fatxadaren aplikazio baterako?

Kostaldeko inguruneetarako, anodizatu edo hautsez estalitako akabera egokia duen 304 altzairu herdoilgaitzezko edo aluminiozko aleazioa gomendatzen da. Altzairu herdoilgaitzak korrosioarekiko erresistentzia handiena eskaintzen du, aluminioa arinagoa den bitartean. Saihestu altzairu galbanizatu estandarra baldintza zehatzetarako egokiak diren babes-estaldura gehigarriak ez baditu.

5. Eremu ireki altuago batek beti ematen al du soinuaren xurgapen hobea?

Ez derrigorrez. Eremu ireki altuago batek atzealdeko materialera soinu gehiago iristea ahalbidetzen badu ere, tarte optimoa dago. Atalase jakin batetik gora, panelaren masa eta zurruntasuna gutxitzen dira, eta horrek maiztasun baxuko errendimendua murriztu dezake. Eremu irekiaren, zuloaren diametroaren, euskarri-materialaren eta barrunbearen sakoneraren arteko elkarrekintzak xurgapen orokorra zehazten du. Proba edo simulazioa gomendatzen da emaitza zehatzak lortzeko.
