Gela garbiko aluminiozko osagarriak

Gela garbiko aluminiozko osagarriak, gela garbiko aluminiozko profil gisa ere ezagunak, ingurune kontrolatuko itxitura-sistemetarako diseinatutako osagai espezializatuak dira.SENBO Eraikuntza Materialakprofil hauek bere gela garbiko panelaren eta osagarrien gamaren zati gisa hornitzen ditu, dimentsio-zehaztasunari, gainazalaren garbitasunari eta bateragarritasun modularrari arreta jarriz.

Profilak 6063-T5 aluminio-magnesio-silizio aleazioz fabrikatzen dira, tenperatura altuko estrusioa erabiliz. Gainazaleko akaberen artean, anodizazioa, estaldura elektroforetikoa eta hauts estaldura daude, bakoitza korrosioarekiko erresistentziagatik eta hautsik sortzen ez duen akabera leunagatik hautatua. Profilaren luzera estandarra 6 metrokoa da pieza bakoitzeko, ebaketa pertsonalizatua eta zehaztapen ez-estandarrak eskuragarri.

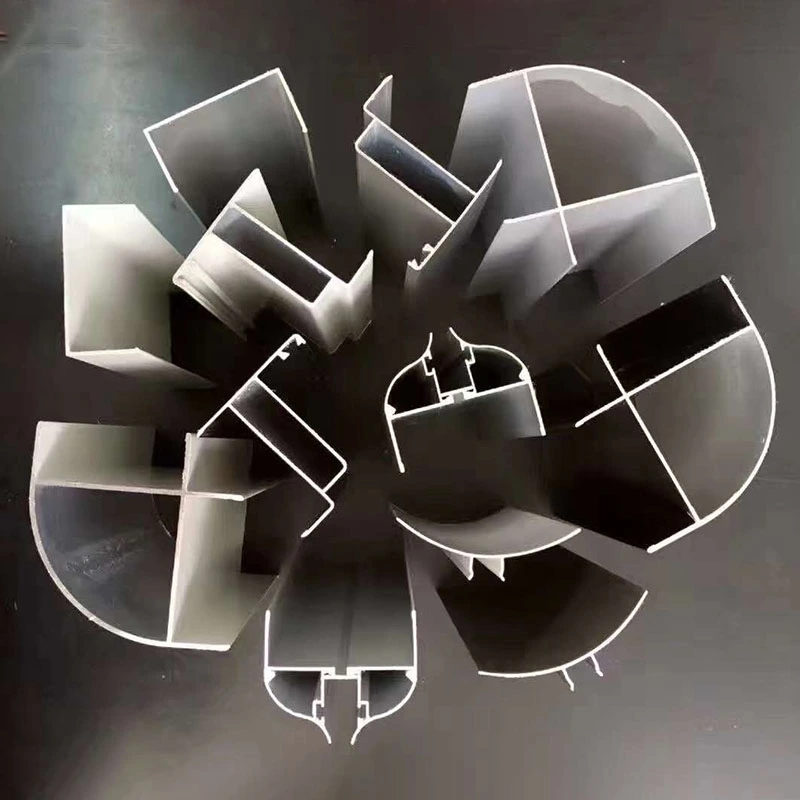

Funtzionalki, produktu-serieak lau kategoria nagusi hartzen ditu: marko-konexio-profilak (I-profilak, H-profilak, T-profilak), zigilatzeko eta akabera-profilak (U-kanalak, angelu-profilak, barruko eta kanpoko erradio-profilak), ate- eta leiho-profilak (ate-markoak, ate-hosto-atalak, leiho-markoak) eta sabaiko esekidura-profilak (FFU "keels, beam-beam" beams).

Material eta gainazaleko tratamendua

Oinarrizko materiala 6063-T5 aluminiozko aleazioa da, indarra, gogortasuna eta korrosioarekiko erresistentzia oreka ona eskaintzen duena. Trakzio erresistentzia 150 eta 350 MPa bitartekoa da. Anodizatzeak gainazal gogor eta higadura erresistentea sortzen du, erraz garbitzen dena eta ez du partikularik isurtzen. Hauts-estaldurak akabera iraunkorra eskaintzen du kolore sorta zabalean eskuragarri, eta estaldura elektroforetikoak estaldura uniformea ​​eskaintzen du profil konplexuetan ere.

Gainazaleko tratamendu guztiak partikula gutxi sortzeko eta ohiko desinfektatzaileekiko erresistentziarako gela garbien baldintzak betetzeko diseinatuta daude. Aluminio-aleazioa bera ez da toxikoa, usainik gabekoa eta hezetasunarekiko eta moldeen hazkundearekiko erresistentea da, elektronika, farmazia eta elikagaien industriako garbiguneetan epe luzerako erabileraren bidez frogatu dena.

Dimentsio-arauak eta produktu sorta

Industriako estandar eta hornitzaileen produktuen datuetatik bilduta, hurrengo taulan profil arrunten kategoriako zehaztapen adierazgarriak zerrendatzen dira.

Errendimendua Benetako Instalazioetan

1. Bateragarritasun modularra eta tolerantzia dimentsionala

Cleanroom aluminiozko osagarriak kontzeptu modular baten inguruan diseinatu dira, 40, 50 eta 75 serieak bezalako zehaztapen unibertsalekin. Konexioen zirrikituen zabalerak eta zuloen tarteek industriako neurri estandarrak jarraitzen dituzte, eta zirrikituen zabaleraren perdoiak ±0,2 mm-ko barruan kontrolatzen dira normalean. Horrek osagai ezberdinen arteko muntaketa azkarra eta estua bermatzen du. Fabrikaren muntaiaren egiaztapenak konexioen estankotasuna, dimentsioko koordinazioa eta zigilatzeko egituren bateragarritasuna egiaztatzen ditu, profilak oztopatu edo oker lerrokatu ez daitezen instalatu ondoren.

2. Garbigarritasunerako erradioaren izkinaren diseinua

Garbitasun-baldintza zorrotzak dituzten inguruneetan, erdieroaleen garbiguneetan eta GMP farmazeutikoen lantegietan, horma-horma eta horma-sabaiko junturak 50 mm-ko erradioa duen aluminio-aleaziozko estaldurarekin (R50) amaitzen dira. Profil kurbatuak 90 graduko angeluak ezabatzen ditu, eta horrek hauts metaketa murrizten du eta garbiketa eta desinfekzioa errazten du. Trantsizio leunak aire-fluxuaren turbulentzia minimizatzen du, norabide bakarreko aire-fluxu laminarra mantentzen laguntzen du gune kritikoetan. Txoko osagaiak horma-panelei errematxe itsuak erabiliz lotzen dira, eta horrek azkar instalatzen du soldadurarekin lotutako partikula-kutsadurarik gabe.

3. FFU euskarriaren sareko sabai-sistema

FFU (Fan Filter Unit) sare-esparrua gela garbiko sabai-sistemaren egitura-euskarri nagusia da. Erresistentzia handiko T formako aluminiozko aleazioko profilak erabiltzen ditu konektore estandarizatuekin (bi noranzko, hiruko, lauko, etab.). 6063-T5 aleazioak sistema arina baina sendoa mantentzen du, eta profilaren ebakidurak erabilgarritasunen biderapenerako kanal dedikatuak ditu. Konektoreak korrosioarekiko erresistentzia galbanizatuta daude. Sare-modulu estandarrek 1180 × 580 mm-ko barne irekidura dute, FFU instalazio-eskakizunekin bat datorrena.

Esekidura-sistemak %30eko segurtasun-marjina barne hartzen du karga-ahalmenerako. Esekigailuen tartea 1200 mm-ko tartea mantentzen da, eta markoaren berdinketa metroko 1 mm baino gutxiagoko tolerantziarekin mantentzen da. Soldatutako marko tradizionalekin alderatuta, aurrez muntatutako ikuspegi honek eraikuntza-denbora % 30 baino gehiago murrizten du eta ondorengo mantentze-eraginkortasuna % 50 hobetzen du.

4. Gainazalaren garbitasuna eta zigilatzea

Anodizatu edo hauts estalduraren ondoren, profil horien gainazalak leunak, errebarik gabekoak eta hautsaren atxikimenduarekiko erresistenteak dira. Aurrez egindako zirrikituek metalezkoak ez diren osagaiak instalatzea ahalbidetzen dute, hala nola zigilatzeko zerrendak, PVCzko tapoiak eta plastikozko izkin babesleak, hautsaren aurkako babesa eta aire hermetikoa hobetzen dutenak. Aluminio aleazioko materiala berez ez da toxikoa, usainik gabea, korrosioarekiko erresistentea eta hezetasunaren aurkakoa, eta epe luzerako errendimendu frogatua du gela garbietako inguruneetan hainbat industriatan.

Ezaugarri Funtzionalak

1. Materialen propietate fidagarriak.6063-T5 aluminio aleazioak ehundura uniformea ​​eta 150-350 MPa arteko trakzio-erresistentzia eskaintzen du. Diseinuko bizitza-zerbitzua gutxienez 15 urtekoa da gela garbiko baldintza arruntetan.

2. Perdoi zehatzak muntaketa esturako.Zirrikitu-zabaleraren tolerantzia ±0,2 mm-ren barruan mantentzen da. Diseinu modularrak eta interfaze estandarizatuak ondo egokitzea bermatzen dute material osagarriekin, hala nola gela garbiko panelak eta zigilatzeko zerrendak.

3. Azalera leuna, hautsa sortzen ez duena.Gainazaleko tratamenduek anodizazioa, elektroforesia eta hauts estaldura barne, akabera leuna eta ez-porotsua sortzen dute, korrosioarekiko erresistentea eta garbitzeko erraza. Honek partikula gutxi askatzeko gela garbien baldintzak betetzen ditu.

4. Produktu sorta integrala.Serieak kanal-profilak, angelu-profilak, erradiodun izkina-profilak, ate eta leiho-markoak eta FFU sare-sistemak biltzen ditu. Neurri pertsonalizatuak eta forma bereziak egin daitezke eskaeraren arabera.

5. Muntaketa modularra eta berrerabilgarritasuna.Profilak torlojudun konexioak eta errematxeak erabiliz muntatzen dira, soldadura-beharra ezabatuz. Horri esker, azkar instalatu, desmuntatu eta berrerabil daiteke diseinu-aldaketak behar direnean.

Instalazio eta bateragarritasun oharrak

Hormako panelen konexioetarako:I-beam eta H-beam profilak panelen arteko tarteko konektore gisa erabiltzen dira. Instalatu aurretik, egiaztatu profilaren zirrikituaren zabalera panelaren ertzaren lodierarekin bat datorrela. Loturak uniformeki estutu hutsuneak saihesteko.

Txokoen akaberarako:Erabili R50 edo erradio handiagoko profilak horma-horma eta horma-sabaiko juntzetan hauts-tranpak kentzeko. Errematxe itsuak torlojuen gainean gomendatzen dira itxura garbiagoa izateko eta partikula kutsadura murrizteko.

FFU sareko sabaietarako:Ziurtatu esekigailuen arteko tartea 1200 mm-tik gorakoa ez dela eta markoa metroko 1 mm-ra berdinduta dagoela. 1180 × 580 mm-ko sarearen irekiera estandarra da FFU moduluetarako, baina neurri pertsonalizatuak egokitu daitezke.

Ate eta leiho markoetarako:Hautatu gela garbiko panelen lodierarekin bat datozen profilak. Egiaztatu zigilatzeko zirrikitua bateragarria dela aurreikusitako junta edo zigilatzailearekin. Instalatu ondoren, egiaztatu atea edo leihoak ondo funtzionatzen duela lotu gabe.

Profil hauek non erabiltzen diren

1.Elektronika eta erdieroaleen gela garbiak: horma-panel eta sabaietarako konexioa eta finkapena, baita FFU sareko sabaien sistemak ere.

2.GMP biofarmazeutikoko instalazioak: barneko eta kanpoko izkinak zigilatzeko R50 erradiodun izkin-profilak, hautsa harrapatzen duten zona hilak ezabatuz.

3.Ospitaleko ebakuntza-gelak eta ZIU-aretoak: ate eta leihoen markoen instalazioa, eta hermetiko zigilatzeko aplikazioak.

4.Elikagaiak prozesatzeko gela garbiak: gela garbiko panelen konexioak, zoruko kanalen zigilatzea eta sabaiko sarearen instalazioa.

5.Laborategiko gune garbiak: markoen muntaketa, zerbitzu-lineen integrazioa eta zigilatzea.

Maiz egiten diren galderak

1. Zein gainazal tratamendu gomendatzen da farmazia-gela garbietarako?

GMP farmazeutikoko instalazioetarako, anodizatuak edo hautsez estalitako akaberak erabili ohi dira, porotsuak ez direlako, garbitzeko errazak eta ohiko desinfektatzaileekiko erresistenteak direlako. Estaldura elektroforetikoa estaldura uniformea ​​ezinbestekoa den forma konplexuak dituzten profiletarako zehaztu daiteke.

2. Nola instalatzen dira erradioko izkinako profilak soldadurarik gabe?

Erradised izkina-profilak normalean errematxe itsuak erabiliz bermatzen dira. Metodo honek konexio segurua eskaintzen du soldadurarekin lotutako beroa, keak eta partikula kutsadura saihesten dituen bitartean. Errematxeak barrutik instalatzen dira, eta garbitzeko erraza den kanpoko gainazal leuna uzten dute.

3. Profilen luzera pertsonalizatuak eman daitezke?

Bai. Luzera estandarra 6 metrokoa da, baina profilak zehaztutako luzeretara moztu daitezke fabrikan. Gurutze-sekzio ez-estandarrak ere ekoiztu daitezke estrusio-trokel pertsonalizatuak erabiliz, eskaera gutxieneko kantitateak eta denboraren arabera.

4. Nola ziurtatzen dut aluminiozko profilen eta gela garbiko panelen arteko bateragarritasuna?

Gela garbiko panelen fabrikatzaile gehienek beren panelak diseinatzen dituzte industriako profil estandarreko zirrikitu-zabalerekin bat etortzeko. Eskaera egin aurretik, ziurtatu panelaren ertzaren lodiera eta profilaren zirrikituaren zabalera bateragarriak direla. Gure talde teknikoak dimentsioko marrazkiak eta laginak eman ditzake egiaztatzeko.

5. Zein da FFU sabai-sare sistemaren karga-gaitasuna?

FFU sareta sistema espero den karga baino % 30eko segurtasun-marjina batekin diseinatuta dago, FFU unitateen, sabaiko panelen eta edozein zerbitzu-kargaren pisua barne. Esekigailuen tartea 1200 mm-ko tartea mantentzen da zamak uniformeki banatzeko. Karga zehatzetarako kalkuluetarako, eman FFU pisua eta sabaiaren konfigurazioa gure ingeniaritza taldeari.
