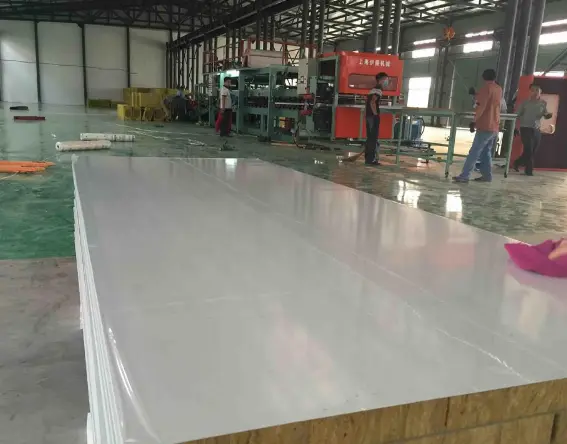

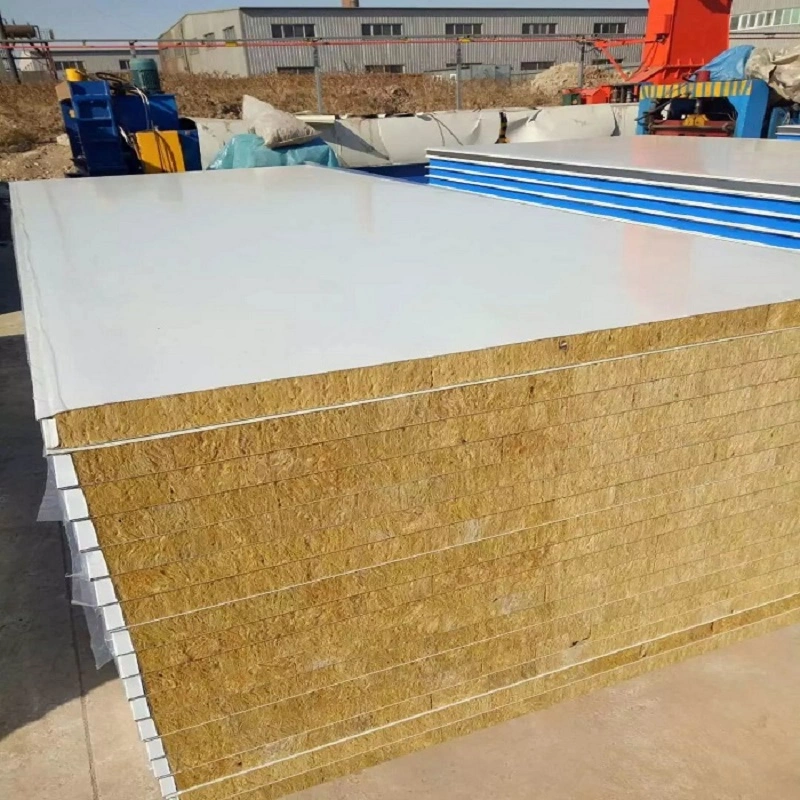

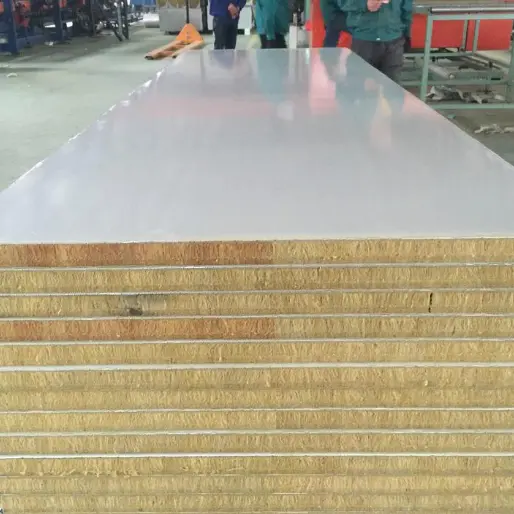

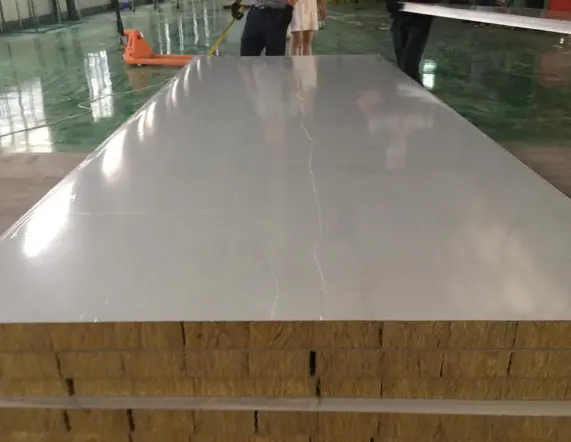

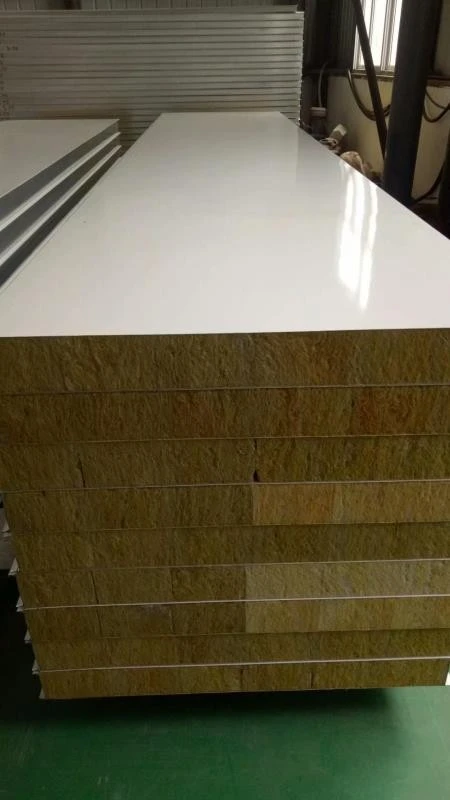

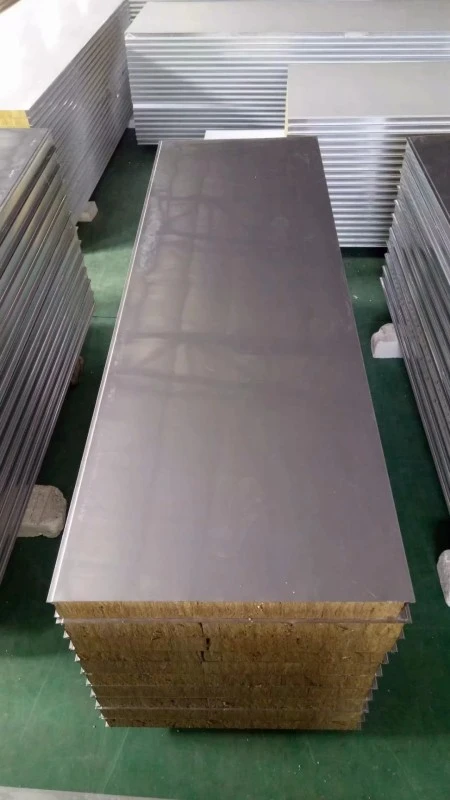

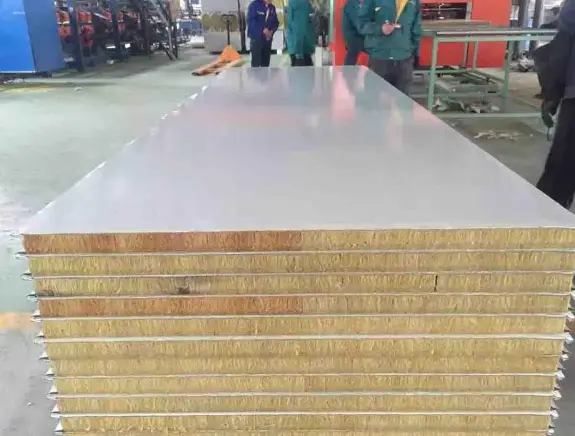

Arroka-artilezko gela garbiko panela sandwich-egituratutako ohol bat da, gela garbiko kolorez estalitako altzairuzko aurrealdez (0,4-0,8 mm-ko lodiera, altzairu herdoilgaitza eskatuz gero) eta haitz artilezko nukleo batez osatua, sendotasun handiko itsasgarriz lotua.SENBO Eraikuntza Materialakpanel hauek bere gela garbiko itxitura sortaren zati gisa hornitzen ditu, suteen segurtasunean, egonkortasun termikoan eta epe luzeko garbitasunean arreta jarriz.
Nukleoa basaltoa eta dolomita bezalako mineral naturaletatik sortzen da. Lehengaiak 1450 °C-tik gorako tenperaturetan urtzen dira eta, ondoren, lau erroiluen teknologia zentrifugoaren bidez prozesatzen dira 4-7 μm-ko diametroak dituzten zuntz etenetan. Ontze eta moldaketa bitartean aglutinatzaileak eta ura uxatzeko agenteak gehitzen dira. Lortutako nukleoak 100-140 kg/m³-ko dentsitatea, eroankortasun termikoa ≤0,043 W/(m·K), ura uxatzeko % 98 eta azidotasun-koefizientea 1,8 baino handiagoa du.
Panelen lodiera arruntak 50 mm, 75 mm eta 100 mm-koak dira. Zabalera estandarrak 980 mm, 1150 mm eta 1180 mm dira. Horma-panelen luzera 6000 mm-koa da eta sabaiko panelaren luzera 3000 mm-koa. Tamaina ez-estandarrak proiektuaren eskakizunen arabera ekoiztu daitezke. Produktuak GB/T 23932-2009 betetzen du metalezko aurpegi isolatzaileen sandwich paneletarako, eta errekuntzaren errendimendua GB 8624-2012 arabera probatzen da.
Harkaitz artilea zuntz-material ez-organiko bat da, erregairik gabeko A klasean sailkatuta, GB 8624-2012 arauaren arabera. Suaren proba-baldintza estandarretan, ez du sugarra hedatzen edo su-tantarik sortzen laguntzen. Suaren aurkako erresistentzia-mugak honako hauek dira panel-konfigurazio desberdinetarako: 50 mm-ko lodiera duen harkaitz-arlezko panel batek gutxienez ordu 1 lortzen du, 100 mm-ko lodiera duen panel batek gutxienez 2 ordu lortzen ditu eta 100 mm-ko lodiera duen panel batek magnesio oxidozko ohol bikoitzekin indartuta 4 ordu arte irits daiteke.
Harkaitz artilezko zuntzak 750 °C arteko tenperaturan etengabeko esposizioa jasan dezake degradazio handirik gabe, eta ez da suaren esposizio arruntean pizten. Ezaugarri horiei esker, harkaitz artilezko panelak egokiak dira sute-arrisku handia duten guneetarako, hala nola, sintesi kimiko farmazeutikoko guneetarako, injekziorako esterilizaziorako guneetarako eta elektronikako soldadurarako tailerretako ontze-atalak.
Harkaitz artilearen nukleoaren eroankortasun termikoa 0,038 eta 0,043 W/(m·K) bitartekoa da proba-baldintza estandarretan. Gutxienez % 98ko hidrofobikotasun-tasak isolamendu-errendimendua mantentzen laguntzen du gela garbietan ohikoak diren tenperatura eta hezetasun-baldintza konstanteetan, inguratzailearen bidezko bero-galera murriztuz eta HVAC energia-kontsumoa murrizten du.
Baldintza naturaletan, uraren xurgapena % 3 da eta hezetasunaren hedapen-tasa % 0,4 da. Dimentsio-egonkortasun horri esker, panelak egokiak dira % 80tik beherako hezetasun-maila duten gela garbietarako, baldin eta junturak behar bezala itxita badaude.
Kolorez estalitako altzairuzko aurrealdea laua eta leuna da, ≤0,5 mm-ko lautasun-perdoiarekin. Panelen junturak estuak dira, eta horrek hauts metaketa murrizten du eta ohiko garbiketa errazten du. Harkaitz artilearen nukleoak mikrobioen aurkako propietateak ditu, panelaren gainazaleko patogenoen biziraupena galarazten laguntzen dutenak.
Produktuak amiantorik eta formaldehidorik ez du, ez du VOCrik isurtzen erabileran zehar eta lizu eta hautsa sortzeari aurre egiten dio. Propietate horiei esker, osasun publikoko larrialdietarako instalazioetarako itxitura-material gako gisa hautatzea ekarri dute, hala nola ospitale puntualak, non higiene-arauak bereziki zorrotzak diren.
Panelak aurrefabrikatu eta muntatzen dira ikuspegi modular baten bidez, tokian tokiko bigarren mailako prozesamenduaren beharra ezabatuz. Eguneko batez besteko instalazio-eremua 600-800 m²-koa lor daiteke, gunearen baldintzen arabera. Ekoizpenean aplikatzen diren interblokeatutako konexio estandarizatuek eta hautazko babes-filmek estalduraren kalteak saihesten laguntzen dute garraioan eta instalazioan.
Beheko taulan funtsezko parametroak laburbiltzen dira ekoizpen estandarrean eta proba estandarretan oinarrituta. Proba-txostenak eta ziurtagiriak eskuragarri daude eskatuta.
| Errendimenduaren adierazlea | Parametroa/Zehaztapena | Oharrak / Oinarri estandarra |
|---|---|---|
| Panelen materiala | Gela garbirako kolorez estalitako altzairua / Altzairu herdoilgaitza | Lodiera: 0,4-0,8 mm; lautasuna: ≤0,5 mm |
| Oinarrizko materiala | Harkaitz artilea (basalto zuntza) | Zuntzaren diametroa: 4-7 μm; azidotasun-koefizientea: >1,8 |
| Nukleoaren dentsitatea | 100-140 kg/m³ | Dentsitate handiagoak zurruntasuna eta suaren erresistentzia hobetzen ditu |
| Eroankortasun termikoa | ≤0,043 W/(m·K) | Proba metodoa eskuragarri dago eskatuta |
| Hidrofobitasuna | ≥%98 | |
| Panelen lodiera | 50 mm, 75 mm, 100 mm (pertsonalizagarria) | Ikusi behean hautaketa-gida |
| Panelaren Zabalera | 980 mm, 1150 mm, 1180 mm (estandarra) | Tamaina ez-estandarrak pertsonaliza daitezke |
| Suaren balorazioa | A klasea (erregaia) | GB 8624-2012 arabera; proba-txostena eskuragarri |
| Suaren Erresistentzia Muga | 50 mm: ≥1 h; 100 mm: ≥2 h; 100 mm MgO plakekin: ≥4 h | Su-proba estandarretan oinarrituta |
| Instalazio-eraginkortasuna | 600-800 m²/eguneko | |
| Aplika daitezkeen arauak | GB/T 23932-2009, GB 8624-2012 | Adostasun-dokumentazioa eskuragarri |
Panelaren lodiera egokia hautatzea beharrezkoa den suaren kalifikazioaren, isolamendu termikoaren eta egitura-tartearen araberakoa da. Jarraian, gela garbien diseinu-praktika arruntetan oinarritzen da:
50 mm-ko panelak:Barruko partizioetarako egokia, ordubeteko suaren maila nahikoa den eta isolamendu termikoko eskakizunak moderatuak direnean. Korridoreetan, aldageletan eta gune garbietan erabili ohi da.
75 mm-ko panelak:Isolamendu termiko eta zurruntasun hobeak eskaintzen dituen aukera orekatua. Askotan perimetroko hormetarako, hezetasun handiagoa duten eremuetarako edo ordubeteko suaren kalifikazioa behar den segurtasun-marjina gehigarriarekin.
100 mm-ko panelak:2 orduko suaren maila eskatzen duten aplikazioetarako edo isolamendu termiko eta egitura-zurruntasun maximoa behar diren aplikazioetarako gomendatua. Espazio luzeagoak dituzten sabaietarako edo tenperatura altuko guneetan ere erabiltzen da.
4 ordu arteko suaren erresistentzia behar duten proiektuetarako, magnesio oxidozko ohol bikoitzeko 100 mm-ko panel bat dago eskuragarri.
Itxitura-material bat hautatzerakoan, ondoko konparaketa honek harkaitz artilea beste oinarrizko material arruntekin ebaluatzen lagun dezake.
| Faktorea | Harkaitz Artilea | EPS | PU |
|---|---|---|---|
| Suaren balorazioa | A klasea ez erregai | Erregaia (ez da kalifikaziorik tratatu ezean) | Erregaiak (B2 edo B1 gehigarriekin) |
| Eroankortasun termikoa | ≤0,043 W/(m·K) | ~0,038 W/(m·K) | 0,022–0,028 W/(m·K) |
| Tenperatura Erresistentzia | Gehienez 750 °C etengabe | Baxua (gehienez ~80 °C) | Ertaina (gehienez ~120 °C) |
| Hezetasunaren Erresistentzia | Hidrofoboa (≥98%) | Zelula itxia, xurgapen baxua | Zelula itxia, xurgapen baxua |
| Gela garbien egokitasuna | Altua (hauts gutxi, mikrobioen aurkakoa) | Mugatua (hautsa sortzea posible da) | Ona (gainazal leuna) |
| Aplikazio Tipikoa | Suaren aurkako gela garbiak, tenperatura altuko guneak | Kostu baxuko itxitura orokorrak | Hotz biltegiratzea, isolamendu behar handiak |
Konparazio hau orientabide orokor gisa ematen da. Azken aukeraketa proiektuaren espezifikoak suteen segurtasun, termiko eta aurrekontu-baldintzetan oinarritu behar da.
1.Sintesi kimiko biofarmazeutikoko guneetarako, TCM erauzketa tailerretarako eta injekzio esterilizaziorako suteen maila handiko itxitura-sistemak.
2.Ontze-eremuak osagai elektronikoen eta txirbilak ontziratzeko tailerretan, baita perimetro-tabikeak ere plaken soldadura tailerretan.
3.Medikuntzako espazio garbietarako itxitura-sistemak, hala nola, ospitaleko ebakuntza-gelak, ZIU-aretoak eta kabina mugikorreko ospitaleak.
4.Garbitu hauts-sortze txikia eta garbiketa erraza behar duten tailerrak, hala nola elikagaiak prozesatzeko termikoki hozteko gelak eta esterilizazio osteko ontziratzeko guneak.
5.Tenperatura ertain-altuko ingurune garbiak, zelula fotovoltaikoetarako tenperatura altuko sinterizazio labeen inguruko gune garbiak barne eta beira prozesatzeko sakoneko errekostatzeko lantegiak barne.
Harkaitz artilezko panelak A Klaseko ez-erregaiak dira, eta EPS panelak, berriz, erregaiak dira eta normalean ez dute suaren mailarik sugar-iragazgarriekin tratatu ezean. Suaren kalifikazio-eskakizunak dituzten gela garbietarako, haitz artilea da aukera seguruena. EPS sute-kodeek material erregaiak onartzen dituzten eremuetan soilik kontuan hartu daitezke.
Horma-paneletarako, 100-120 kg/m³-ko nukleoaren dentsitatea ohikoa da. Dentsitate handiagoek (140 kg/m³ arte) zurruntasuna eta suaren erresistentzia hobetu ditzakete, baina pisua areagotu ere egin dezakete. Dentsitate egokia panelen lodieraren, tartearen eta egitura-baldintzen araberakoa da. Gure talde teknikoak aukeraketan lagun dezake.
Bai. Harkaitz artilezko nukleoak 750 °C arteko etengabeko tenperaturak jasan ditzake, eta tenperatura altuko ekipamenduetatik gertu dauden guneetarako egokia da, hala nola sinterizazio labeak edo esterilizazio autoklabeak. Hala ere, altzairuzko estalkiek eta itsasgarriek tenperatura-muga baxuagoak dituzte, beraz, panela ez da sugar zuzena edo gehiegizko beroa jasan behar babes gehigarririk gabe.
Hezetasun handiko inguruneetan, juntak panelaren estaldurarekin bateragarria den mikrobioen aurkako zigilatzaile neutro batekin zigilatu behar dira. Zigilatzailea etengabe aplikatu behar da mihi eta zirrikitu junturan zehar, eta hutsuneak behin betiko amaitu aurretik bete behar dira. Zigilatzailearen osotasuna aldizka ikuskatzea gomendatzen da.
Errekuntzaren errendimenduaren (GB 8624-2012), eroankortasun termikoaren eta beste parametro garrantzitsu batzuen proba-txostenak eman ditzakegu. Altzairuzko estalkietarako eta haitz artilezko nukleorako material ziurtagiriak ere eskuragarri daude. Mesedez, jarri harremanetan gure salmenta-taldearekin zure dokumentazio eskakizun zehatzekin.
Tianjin SENBO Building Materials Technology Co., Ltd. arroka artilezko gela garbiko panelen, gela garbien aluminiozko osagarrien, gela garbiko ateen eta metalezko beste produktu batzuen fabrikatzailea da. Gure ekoizpen-oinarria Jinghai Garapen Ekonomikoko Zonan, Tianjin, Txinan dago, ekoizpen-lerro automatizatuz eta lau faseko kalitate-ikuskapen prozesu batekin hornituta. Gure fabrikari, ziurtagiriei, proba-gaitasunei eta proiektuen erreferentziei buruzko informazio gehiago lortzeko, bisitatu gureGuri buruzorrialdea edojarri harremanetan gure ingeniaritza taldearekin.
Helbidea
Guanghai Road 17. zenbakia, Jinghai Garapen Ekonomikoko Gunea, Tianjin, Txina
Tel
Posta elektronikoa
