Harkaitz artilezko panel konposatuak harkaitz artilezko taularen substratu baten gainean indartutako aurre-materialak edo gainazaleko geruzak lotuz sortutako aurrefabrikatutako taula konposatuak dira. Substratua bera basalto, gabro eta dolomita bezalako lehengaiez egindako zuntz ez-organikoko produktua da, tenperatura altuko urtze (1450 °C-tik gora) eta zuntz bidez prozesatua, aglutinatzaileak eta ura uxatzeko agenteak gehituta.
JGJ/T 350-2015 arauaren arabera (Isolamendu Termikoa eta Suaren aurkako Panel Konposatuak Aplikatzeko Zehaztapen Teknikoa), panel konposatuak mota ez-organiko eta organikoetan sailkatzen dira, eta harkaitz artilezko panelak inorganikoen kategorian sartzen dira. Gainera, azalera unitateko masaren arabera sailkatzen dira I. motan (<20 kg/m²) eta II motan (20-30 kg/m²).
Nukleoaren materiala harkaitz artilezko zerrendak osatzen dute, zuntz-orientazioa taularen gainazaletik perpendikularra dutenak. Gainazala beira-zuntzezko sare-polimerozko mortero geruza batekin edo poliuretano-zementuan oinarritutako interfazeko mintz batekin sendotzen da. Errendimendu-adierazle nagusiak beheko taulan ageri dira.
| Elementua | Beira-zuntzezko sare-polimerozko mortero mota | Poliuretano-zementuan oinarritutako mintza mota | Proba metodoa |
|---|---|---|---|
| Dentsitatea | ≥140 kg/m³ | ≥100 kg/m³ | GB/T 5480 |
| Azidotasun-koefizientea | ≥1,8 | ≥1,8 | GB/T 5480 |
| Dimentsio-egonkortasuna | ≤%1,0 | ≤%0,2 | GB/T 8811 |
| Trakzio Erresistentzia Azalera Perpendikularra | ≥0,10 MPa | ≥0,10 MPa | GB/T 30804 |
| Eroankortasun termikoa | ≤0,046 W/(m·K) | ≤0,042 W/(m·K) | GB/T 10295/10294 |
| Errekuntza Errendimendua | A klasea | A klasea | GB 8624 |
Gomendatutako produktuen neurriak 1200 mm-ko luzera gehienez eta 600 mm-ko zabalera gehienez. Onartutako lodiera desbideratzea +2 mm / -0 mm da. Nukleoaren materialaren gainazaleko polimero-estaldura uniformea izan behar da, estali gabeko eremurik gabe.
Produktu hau altzairu galbanizatuz edo kolorez estalitako altzairuzko aurrealde batez (0,4-0,8 mm-ko lodiera) eta haitz artilezko nukleo batez osatuta dago, sendotasun handiko itsasgarri baten bidez lotzen direnak. Harkaitz artilezko ohol estandarrekin alderatuta, zurruntasun orokorra eta malgutasun-karga-jasateko ahalmen hobeak eskaintzen ditu. Metalezko aurpegiak eguraldiaren erresistentzia eta kolpeen erresistentzia ere hobetzen ditu.
Produktu honek beira-zuntz arin bat dauka, arroka artilezko taula baten gainazalean lotuta. Horma-horma opakuetan isolatzeko diseinatuta dago, oinarriko horman aingurak eta juntak zigilatzeko zinta erabiliz. Abantaila eskaintzen ditu, hala nola eraikuntza-eraginkortasun handia, materialaren kostu nahiko baxua eta instalatzeko erraztasuna.
BBMG Star-Brand® beira-zuntzezko harri-artilezko ohol konposatu arina "Tianbao Jiuru Pinzhu" garapenaren kanpoaldeko gortina-horma proiektuan erabili zen Tianjin Aireportuko Ekonomia Eremuan. 70.000 metro koadro baino gehiagoko azalera du, produktuak suaren aurkako erresistentzia, isolamendu termikoa, beroaren babesa eta soinua xurgatzeko baldintzak betetzen zituen. Harkaitz artilezko ohol konposatu mota bera ere erabili zen fatxada-horma-horma isolatzeko sistemarako Tianjin erdiguneko merkataritza-eraikin berritzeko proiektu batean. Eraikuntza-prozesuen, kostuen eta egitarauen analisi konparatiboak hobekuntzak adierazi zituen bai eraikuntzaren kalitatean, bai proiektuaren onuretan.
Harkaitz artilezko taulak erabiliz kanpoko horma isolatzeko igeltsu meheko sistema Anqing Dechen Chenyunfu eta Xuzhou Greenland High-Speed Rail New City bezalako proiektuetan aplikatu da. Sistemak harkaitz artilezko ohol konposatuak, itsasgarriak, oinarrizko estaldurako morteroa, aingurak eta alkaliekiko erresistenteak diren beira-zuntzezko sareak ditu. Bere ezaugarriak honako hauek dira: ez-erregaitasuna, gas toxikoen isuririk eza suaren eraginpean dagoenean, eroankortasun termiko baxua eta eguraldiarekiko erresistentzia, soinu-isolamendu eta xurgapen-gaitasunekin batera.
Harbin Institute of Technology (Suzhou) Research Institute-k garatutako arroka artilezko taulen ekoizpen-lerro digital guztiz automatizatuak 3D sendotzeko eta kapsulatzeko teknologia erabiltzen du. Planteamendu honek industriako erronkei erantzuten die, hala nola, zuntzak moztu ondoren deskonposatzea, interfazearen lotura-arazoak eta geruzen arteko materialen bateragarritasuna. Tentsio-erresistentzia bertikalaren (100 kPa-tik gorakoa) eta estalduraren lodieraren (1-1,5 mm-ko tartean mantentzea) zehatz-mehatz kontrolatzen du.
Behean zerrendatutako parametro guztiak estatuko edo industriako estandar garrantzitsuetan oinarritzen dira. Pertsonalizazioa eskuragarri dago proiektuaren eskakizun zehatzak betetzeko.
| Errendimenduaren adierazlea | Parametroa/Zehaztapena | Estandarra/Oinarria |
|---|---|---|
| Arau Exekutiboak | GB/T 25975-2010; JGJ/T 350-2015 | Harkaitz artilezko produktuak kanpoko isolamendu termikorako; Isolamendu termikoen eta suaren aurkako panel konposatuen zehaztapen teknikoa |
| Oinarrizko materiala | Harkaitz artilea (basalto zuntza) | Azidotasun-koefizientea ≥ 1,8 |
| Dentsitatea | 100–150 kg/m³ (zuntz bertikaleko indartua ≥ 140 kg/m³) | |
| Eroankortasun termikoa | ≤ 0,042–0,046 W/(m·K) | Produktu motaren araberakoa da |
| Trakzio Erresistentzia (Azalera Perpendikularra) | ≥ 0,10 MPa | Kanpoko hormetako igeltsu meheko sistemen eskakizuna |
| Dimentsio-egonkortasuna | ≤ %0,2–%1,0 | Produktu motaren araberakoa da |
| Azalera Unitateko Masa | I mota < 20 kg/m²; II mota 20-30 kg/m² | |
| Errekuntza Errendimendua | A klasea (erregaia) | GB 8624 |
| Tenperatura Erresistentzia | ≥ 800 °C | |
| Hidrofobitasuna | ≥ %98 |
1. A Klase Suaren Erresistentzia.Panelak A Klaseko ez-erregaiak dira GB 8624 arauaren arabera. Ez dute ke toxikorik isurtzen suaren eraginpean daudenean, eta horrek eraikin publiko eta altuko suteen segurtasun-baldintzak betetzen laguntzen du.
2. Fabrikaren aurrefabrikazioa eta instalazioaren eraginkortasuna.Panelak fabrika-ingurune kontrolatu batean aurrefabrikatzen dira, tokian tokiko merkataritza hezeen beharra murriztuz. Instalazio-denbora laburragoa izan daiteke geruza anitzeko isolamendu-sistem tradizionalekin alderatuta. Panelen luzerak pertsonaliza daitezke, eta fabrikako lotura-prozesuak kalitate koherentea lortzen laguntzen du.
3. Errendimendu mekaniko hobetua.Egitura konposatuak talka-erresistentzia eta ebakidura-erresistentzia hobetzen ditu aurpegirik gabeko arroka artilezko taulekin alderatuta. Zuntz bertikal indartuek gutxienez 0,10 MPa-ko trakzio-erresistentzia lortzen dute gainazalarekiko perpendikularra.
4. Isolamendu Termikoko Errendimendua.0,042-0,046 W/(m·K) arteko eroankortasun termikoa izanik, panelek isolamendu termiko egonkorra eskaintzen dute eta eraikinen energia-eraginkortasuna laguntzen dute behar bezala instalatuta.
5. Errendimendu akustikoa.Harkaitz artilearen zuntz porotsuaren egiturak soinua xurgatzen du, kanpoko eta barruko zarataren transmisioa murrizten laguntzen du.
Kanpoko hormak geruza meheak errendatzeko sistemetarako:Erabili zuntz bertikaleko harkaitz artilezko ohol konposatuak, gutxienez 0,10 MPa-ko azalera perpendikularra duten trakzio-erresistentzia dutenak. Ziurtatu hautatutako ohol mota bateragarria dela zehaztutako itsasgarriarekin eta oinarrizko estaldurako morteroarekin.
Gortina-horma opakoen isolamendurako:Beira-zuntzezko aurpegiko ohol arinak erabil daitezke. Egiaztatu ainguratzeko sistema eta juntak zigilatzeko xehetasunak proiektuaren haize-kargaren eta mugimendu-baldintzen arabera diseinatuta daudela.
Teilatu edo industria aplikazioetarako:Metalezko aurpegiko harkaitz artilezko taulak zurruntasun eta eguraldiarekiko erresistentzia gehigarria eskaintzen dute. Ziurtatu metalezko aurpegia eta itsasgarria espero diren zerbitzu-tenperaturarako eta esposizio-baldintzetarako egokiak direla.
Suteen segurtasun baldintza zorrotzak dituzten proiektuetarako:Hemen zerrendatutako harkaitz artilezko panel konposatu guztiak A Klaseko erregaiak dira. Hala ere, horma-multzoaren suaren errendimendu orokorra instalazioaren xehetasunen, lokailuen eta junturaren tratamenduaren araberakoa da.
1.Kanpoko Isolamendu Termikoko Konposatu Sistemak (ETICS), geruza meheko geruzarekin, eraikinen fatxadetarako.
2.Gortina-horma opakuen isolamendu-geruzak, hala nola, harrizko edo metalezko hormetako gortinak.
3.Isolamendu termikoko inguratzaileak industria-planteetako eta eraikin publikoetako estalki eta hormetarako.
4.Eraikuntza-eraginkortasun energetikoko proiektuak, suteen segurtasuna eta eraikuntza-eraginkortasuna konbinatzea eskatzen dutenak.
Harkaitz artilezko ohol estandarrak fabrikan aplikatutako aurre-geruzarik gabe hornitzen dira normalean, eta baliteke tokiko errefortzu gehigarria behar izatea. Harkaitz artilezko panel konposatuak aurrefabrikatutako material batekin (adibidez, mortero polimeroarekin, beira-zuntzezko sare edo metalezko xaflarekin) lehendik loturiko arroka artilearen nukleoarekin lotuta daude. Honek manipulazioa, dimentsio-egonkortasuna eta erresistentzia mekanikoa hobetzen ditu, eta instalazioa erraztu dezake.
Estaldura meheko errendatze-sistemetarako, zuntz bertikaleko harkaitz artilezko ohol konposatu sendoa gomendatzen da. Gutxienez 0,10 MPa-ko trakzio-erresistentzia perpendikularra eta gutxienez 140 kg/m³-ko dentsitatea izan behar du. Egiaztatu beti zehaztutako itsasgarriarekin eta oinarrizko estaldurako morteroarekin bateragarritasuna.
Bai, harkaitz artilezko nukleoa material ez-organikoa da eta panelak GB 8624 arauaren arabera erregarriak ez diren A klasean daude. Hala ere, horma-multzo osoaren suaren errendimendua aurre-materialaren, itsasgarriaren, lokailuen eta instalazioaren xehetasunen araberakoa da.
Bai, sarritan panelen neurriak pertsonalizatu daitezke proiektuaren eskakizunetara egokitzeko. Gomendio estandarrak 1200 mm-ko gehienezko luzera eta 600 mm-ko zabalera gehienez zuntz bertikaleko ohol sendoak dira. Metal-aurpegiko eta beira-zuntzezko arineko oholek tamaina ezberdineko gaitasunak izan ditzakete. Mesedez, jarri harremanetan gure talde teknikoarekin zure neurri zehatzekin.
Estandar nagusiak GB/T 25975-2010 kanpoko isolamendu termikorako erabiltzen diren arroka artilezko produktuetarako eta JGJ/T 350-2015 isolamendu termikoa eta suaren aurkako panel konposatuak aplikatzeko. Aipatu proba-metodoen artean, GB/T 5480 dentsitate eta azidotasun koefizienterako, GB/T 8811 dimentsio-egonkortasunerako, GB/T 30804 trakzio-erresistentziarako eta GB 8624 errekuntza-errendimendurako.

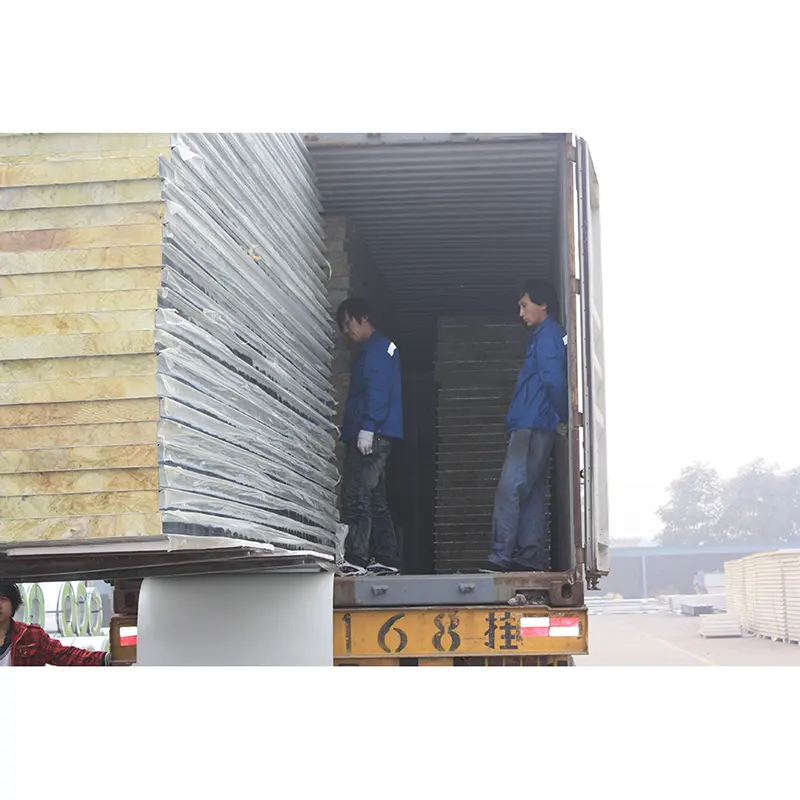

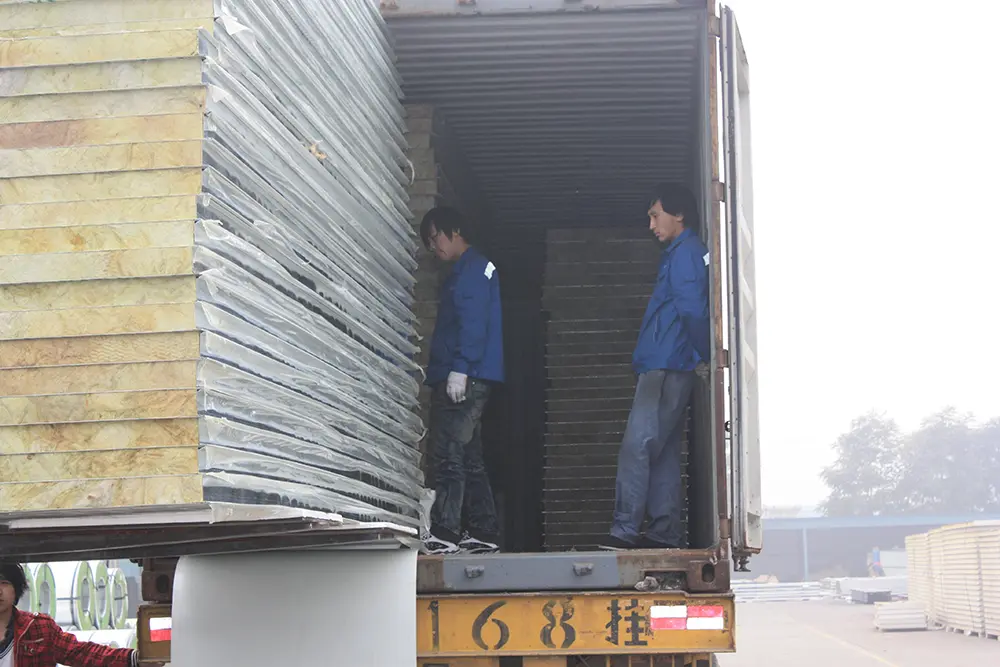

Panelak leku lehor eta estali batean gorde behar dira, eguzki-argitik eta hezetasunetik urrun. Saihestu altuegi pilatzea deformazioa saihesteko. Manipulatzean, erabili altxatzeko ekipo egokia eta saihestu panelak arrastatzea edo jaregitea. Jarraitu fabrikatzailearen instalazio-jarraibideak ebaketa, ainguraketa eta junturak tratatzeko.
Tianjin SENBO Building Materials Technology Co., Ltd. arroka artilezko panel konposatuen fabrikatzailea da, zulatutako panelak, haize-oihalak eta hautsa kentzeko sistemen eta beste metalezko gutun-azal produktuen fabrikatzailea da. Gure ekoizpen-oinarria Jinghai Garapen Ekonomikoko Zonan, Tianjin, Txinan dago, ekoizpen-lerro automatizatuz eta lau faseko kalitate-ikuskapen prozesu batekin hornituta. Gure fabrikari, ziurtagiriei, proba-gaitasunei eta proiektuen erreferentziei buruzko informazio gehiago lortzeko, bisitatu gureGuri buruzorrialdea edojarri harremanetan gure ingeniaritza taldearekin.
