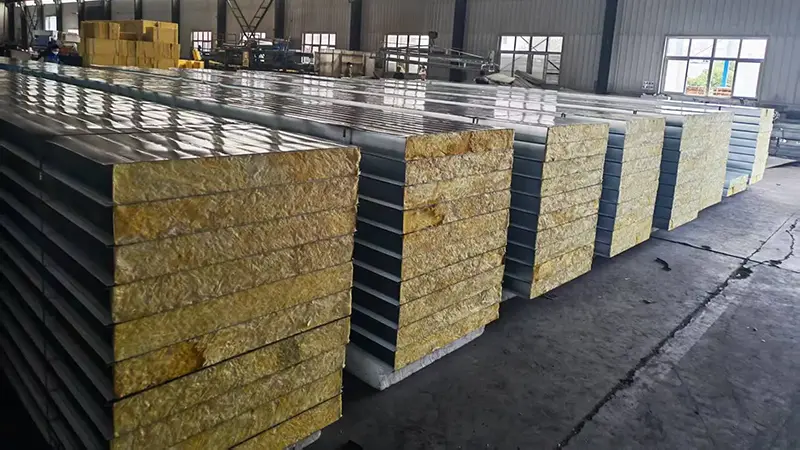

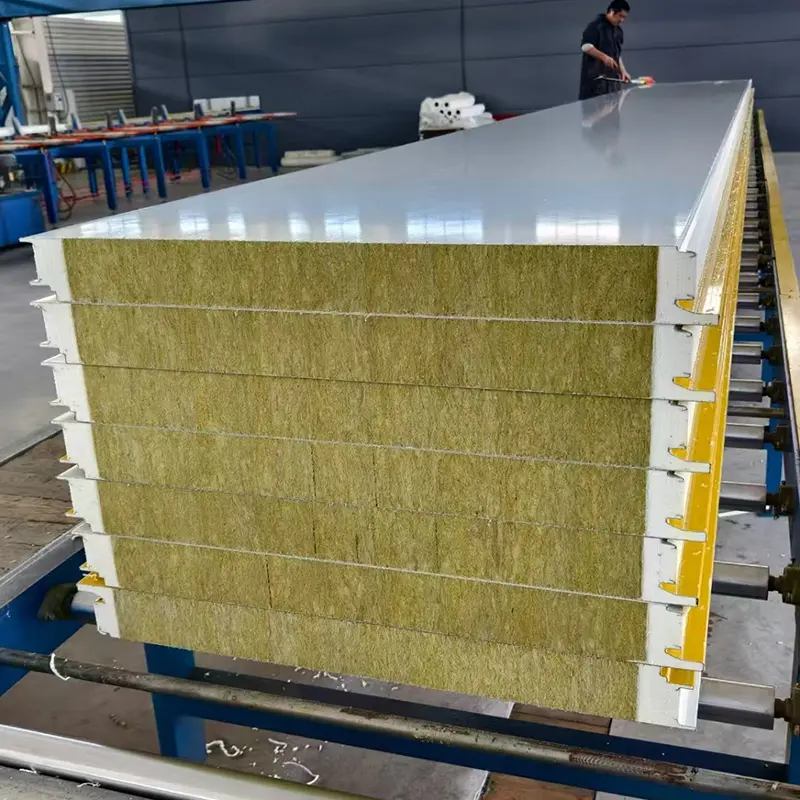

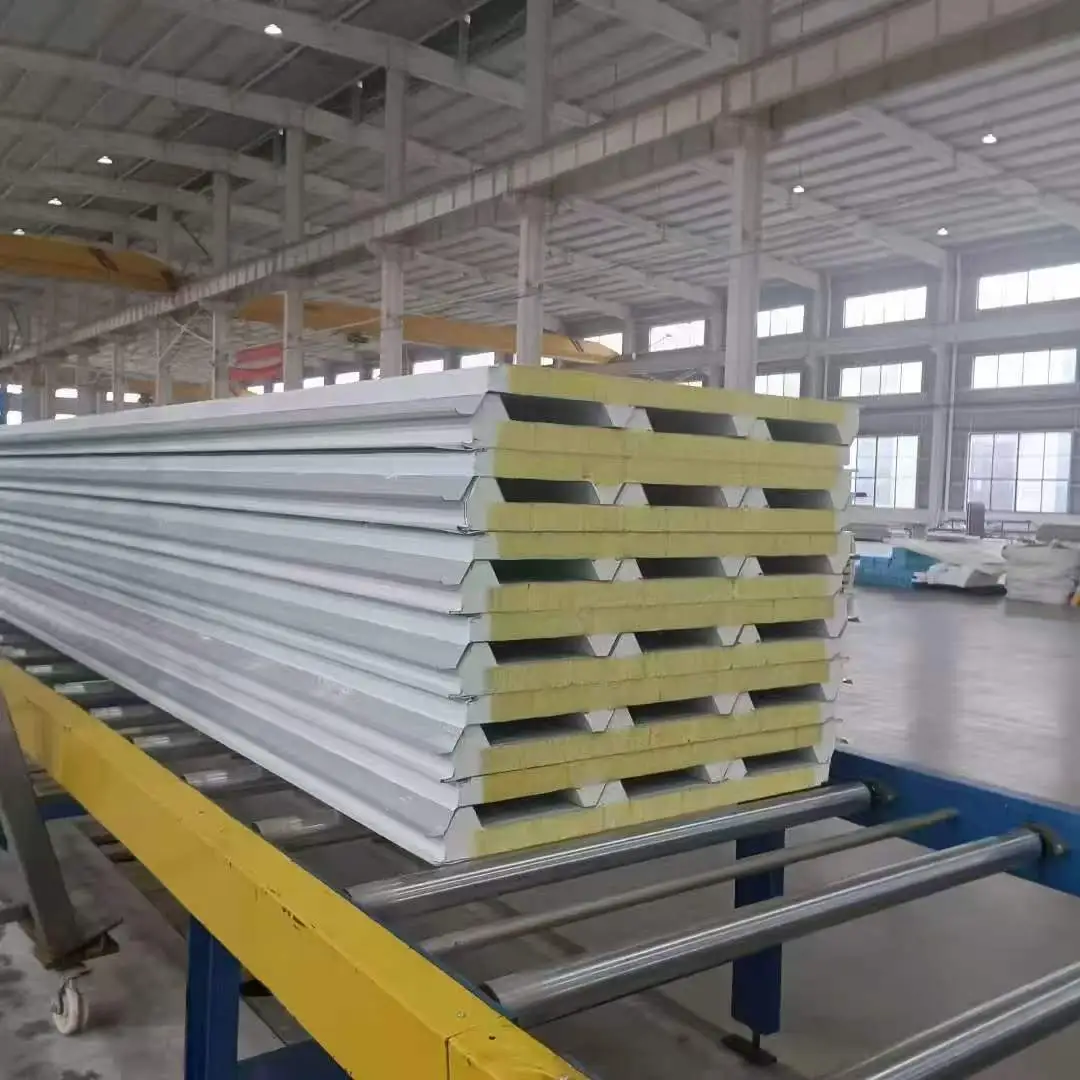

Roof Rock Wool Sandwich Panelak, metal-aurpegiz egindako panel konposatuak ere deitzen direnak, metalezko aurpegiko bi xafla mehez osatuta daude, nukleo arineko material bati lotuta. Aurpegiko xaflek 0,4 mm eta 0,8 mm arteko lodiera izan ohi dute eta altzairu galbanizatua, kolorez estalitako altzairua, Al-Zn estalitako altzairua edo aluminiozko aleazioa izan daiteke. Nukleoaren materiala suteen segurtasunaren, isolamendu termikoaren eta aurrekontu-baldintzen arabera hautatzen da. Oinarrizko aukerak harkaitz artilea, poliuretano zurruna (PU) eta poliestirenoa (EPS) dira. Aurpegiak eta nukleoa itsasgarriarekin lotzen dira, larruazal tentsioko egitura osatuz. Metalezko aurrealdeek trakzio- eta konpresio-indarrak eramaten dituzte, nukleoak ebakidura-esfortzua transferitzen duen bitartean eta aurpegiak bananduta mantentzen ditu, panelaren pisuarekiko malgutasun-zurruntasun handia eragiten du.
Teilatu-arlezko ogitarteko panelak 50 mm eta 200 mm arteko lodiera izan ohi dira, 900 mm eta 1000 mm arteko zabalera eraginkorrekin. PU sandwich-panelak 30 mm-tik 100 mm arteko lodiera dute, 1000 mm-ko zabalera eraginkorra dutenak. EPS sandwich-panelak 50 mm-tik 250 mm-ko lodiera bitartekoak dira, 1150 mm edo 1200 mm-ko zabalera eraginkorrekin. Panelaren luzera, oro har, 12.000 mm-koa da, eta luzera pertsonalizatuak ekoitzi daitezke proiektuaren eskakizunen arabera.
| Errendimenduaren adierazlea | Poliuretanozko (PU) nukleoa | Rock Wool Core | Poliestirenoa (EPS) nukleoa | Erreferentzia Estandarra |
|---|---|---|---|---|
| Nukleoaren dentsitatea | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| Eroankortasun termikoa | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Giro-tenperaturan neurtuta |
| Lotura Indarra | ≥0,09 MPa | > 0,06 MPa | > 0,1 MPa | Aurrea eta muina artean |
| Errekuntza Errendimendua | B1 klasea | A klasea (erregaia) | B2 klasea | GB 8624 |
| Suaren Erresistentzia Balorazioa | Ez da zehaztu | ≥60 min ≥80 mm-ko lodierako | Ez da zehaztu | Suteen probak egiaztatuta |
| Malgutasun-karga-gaitasuna | ≥0,5 kN/m L₀/200-tan | ≥0,5 kN/m L₀/250-tan | ≥0,5 kN/m L₀/250-tan | Desbideratze muga |
| Lodiera arrunta | 30-100 mm | 50-200 mm | 50-250 mm | Pertsonalizagarria |
| Zabalera eraginkorra | 1000 mm | 900-1000 mm | 1150–1200 mm | Zabalera estandarrak |
Panelak I-habe baten antzera jokatzen du. Metalezko aurpegiek brida gisa jokatzen dute, trakzio- eta konpresio-esfortzuak jasanez. Nukleoak sare gisa jokatzen du, ebakidura-indarrak transferituz. Nukleoaren lodiera handitzeak malgutasun zurruntasuna igotzen du pisu nabarmenik gehitu gabe, nukleoaren dentsitatea baxua delako. Hiru nukleo motak 0,5 kN/m-ko gutxieneko karga-karga-gaitasuna bete behar dute zehaztutako desbideratze-mugaren azpian. Harkaitz artilea eta EPS panelak L₀/250-an probatzen dira, eta PU panelak L₀/200-an.
Lotura-indarraren eskakizunak nukleo motaren arabera aldatzen dira. EPS panelek 0,1 MPatik gorako lotura-indarra behar dute, PU panelek gutxienez 0,09 MPa eta harkaitz artilezko panelek 0,06 MPatik gorakoak. Zuritu saiakuntzan, aurpegian geratzen den nukleoaren materiala uniformeki banatu behar da eta loturiko eremuaren %85 gutxienez estali. Baldintza honek aurpegiak eta nukleoak unitate bakar gisa funtzionatzen jarraitzen dutela baieztatzen du.
Suaren portaera batez ere muinak zehazten du. Harkaitz artilezko nukleoak ez dira erregarriak eta suaren aurkako erresistentzia maila ematen dute gutxienez 60 minutuko lodiera 80 mm edo gehiago denean. PU nukleoak B1 klaseko suaren aurkako kalifikazioa lor dezakete. EPS nukleoak B2 klasekoak dira eta suteen segurtasun eskakizun baxuak dituzten eremuetara mugatzen dira. Proiektuaren sute-kodeek oinarrizko aukeraketa gidatu behar dute.
PU nukleoek eroankortasun termiko baxuena eskaintzen dute 0,027 W/(m·K) edo gutxiagotan, ondoren EPS 0,041 W/(m·K) eta harkaitz artilea 0,045 W/(m·K). Hautaketak isolamendu-helburuak, suaren kalifikazioa eta aurrekontua orekatu behar ditu. Isolamendu-baldintza jakin baterako, PU panelak EPS edo rock artile panelak baino meheagoak izan daitezke.
Harkaitz artilezko panelak egokiak dira erregaiak ez diren inguratzaile-materialak behar dituzten eraikinetarako, hala nola su-arrisku handia duten industria-plantak, eraikin publikoak, gela garbiak eta su-kodeek A klaseko materialak agintzen dituzten guneetarako. Soinu xurgapen ona ere ematen dute, eta hori ingurune zaratatsuetan erabilgarria da.
PU core panelak lodiera mugatuan isolamendu termiko maximoa behar den proiektuetarako egokiak dira, hala nola hotzetako biltegiratzeak, tenperatura kontrolatutako biltegiak eta energetikoki eraginkorrak diren eraikinak. Beren B1 suaren kalifikazioa aplikazio askotan onargarriak egiten ditu, baina tokiko suteen araudia berretsi behar da.
EPS core panelak suteen segurtasun eskakizun baxuak dituzten eraikinetarako aukera ekonomikoa dira, hala nola, behin-behineko egiturak, nekazaritza eraikinak eta biltegi batzuk. Isolamendu ona eskaintzen dute kostu txikiagoarekin, baina B2 kalifikazioa mugatzen du eremu okupatuetan edo arrisku handikoetan erabiltzea.
Harkaitz artilea da hiruren artean erre ez den aukera bakarra eta suaren erresistentzia handiena ematen du. PUk B1 lor dezake, eta EPS B2 den bitartean. Su-kode zorrotzak dituzten eraikinetarako, arroka artilea behar da normalean.
Bai, ogitarteko panelak hormetan eta teilatuetan erabil daitezke, baina teilatuaren panelek ezaugarri osagarriak behar ditzakete, hala nola profil sendoagoak, drainatze diseinu hobea eta haizearen igoeraren erresistentzia handiagoa. Berretsi fabrikatzailearekin hautatutako panelak teilatuaren karga baldintzak betetzen dituela.
PU-k isolamendu termiko hobea eskaintzen du lodierako unitate bakoitzeko eta lotura indar handiagoa, baina gehiago kostatzen da. EPS arinagoa eta merkeagoa da. Isolamendu helburuak EPS panel lodiago batekin bete badaitezke, aukera ekonomikoagoa izan daiteke. Kalkulu termikoek erabakia gidatu behar dute.
Arau garrantzitsuak dira JC/T 868 metalezko aurpegiko poliuretanozko sandwich paneletarako, JC/T 869 metalezko aurpegiko harkaitz artilezko sandwich paneletarako eta JC/T 689 metalezko aurpegiko poliestirenozko sandwich paneletarako. Proiektuaren zehaztapenak eta onarpen-irizpideak dokumentu horietara jo beharko dute.
