Paperezko Honeycomb Cleanroom Panelak

Paper Honeycomb Cleanroom Panelak ingurune kontrolatutako itxituretarako diseinatutako panel konposatu arinak dira.SENBO Eraikuntza Materialakpanel hauek hornitzen ditu gela garbien proiektuetarako, egitura-karga murriztua eta ingurumen-errendimendua lehenesten dituztenak.

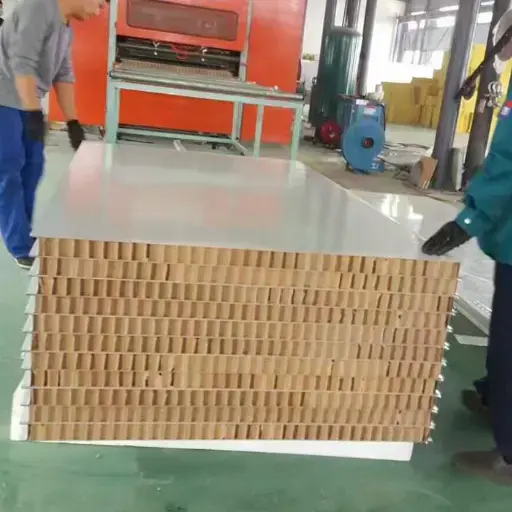

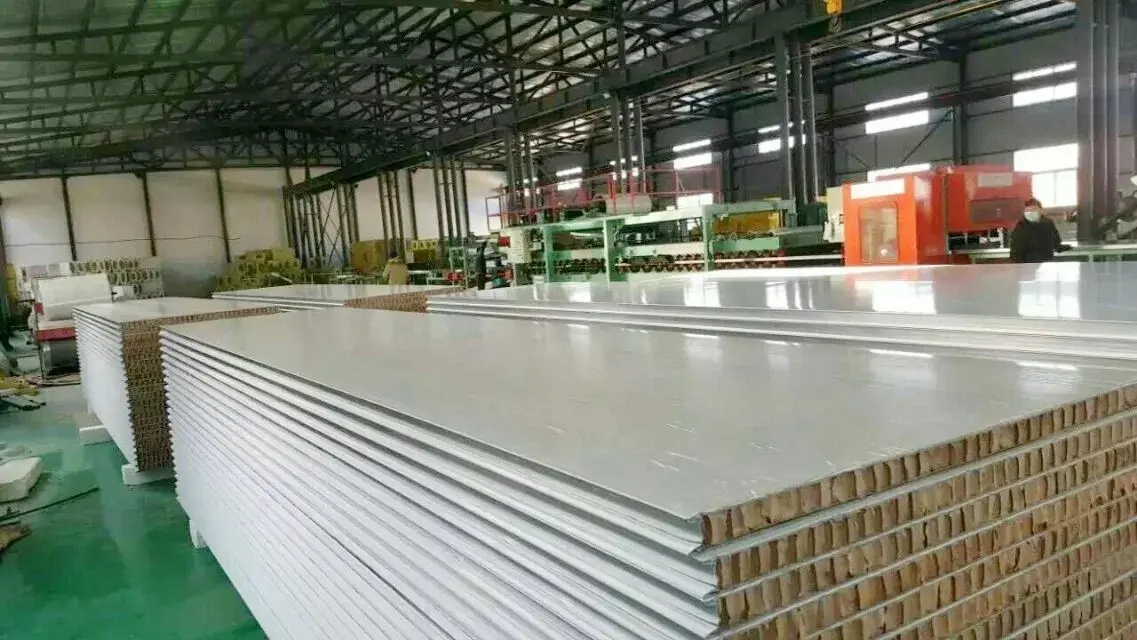

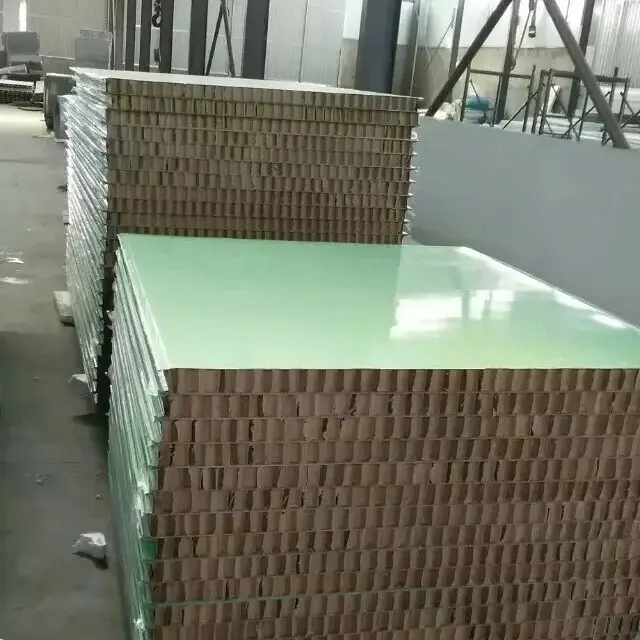

Panelak sandwich-egitura konposatua erabiltzen du. Aurrealdeak kolorez estalitako altzairuz, altzairu galbanizatuz edo 0,3-1,0 mm-ko lodiera duten altzairu herdoilgaitzez eginak dira, proiektuaren eskakizunetara egokitu daitezkeenak. Nukleoa suaren aurkako paperezko abaraska da, eta ertzak hotzean marraztutako profilekin zigilatzen dira muntaia azken panelean lotu aurretik.

Abaraska-nukleoa egur-ore naturalez egina dago, forma korrugatu batean prozesatu eta urarekiko erresistentea den itsasgarri batekin lotzen da egitura hexagonal bat osatzeko. Diseinu honek egiturazko euskarria eskaintzen du panela arina mantentzen duen bitartean. Nukleoaren dentsitatea 20 eta 42 kg/m³ bitartekoa da, eta konpresioaren erresistentzia 1,5 eta 5,0 MPa bitartekoa da.

Eskuragarri dauden neurriak eta konexio-metodoak

Panelen lodiera estandarrak 50 mm, 75 mm eta 100 mm-koak dira, 35 mm-tik 250 mm-ra pertsonalizatzeko aukerarekin. Zabalera estandarrak 950 mm, 980 mm, 1150 mm eta 1180 mm dira. Horma-panelaren luzera 9.000 mm-ra irits daiteke, eta sabaiko panelaren luzera 4.000 mm-ra mugatzen da.

Hainbat konexio-metodo daude eskuragarri instalazio-egoera desberdinetara egokitzeko: mihi eta ildaskatua, erdiko aluminiozko profila, ar-eme-juntura eta "hiru-eme-bat-arra" konfigurazioak.

Probatutako Errendimendu Datuak

1. Suaren erresistentzia: B1 klasea eta ≥60 minutuko balorazioa

Suaren aurkako errendimendua suaren aurkako eraikuntzako materialen kalitatea gainbegiratzeko eta probatzeko Zentro Nazionalak probatu du GB 8624-1997 arauaren arabera, B1 klaseko (sugar-iragazlea) kalifikazioa lortuz. Oxigeno-indizea gutxienez % 44,2koa da, eta horrek B1 klaseko eskakizun estandarra gainditzen du.

Suaren eraginpean urtzen eta tantaka isurtzen diren poliestireno-nukleoak ez bezala, paperezko abaraska-nukleoak erre gabe geratzen dira eta ez du substantzia toxikorik sortzen. 100 mm-ko lodiera duen panel batek gutxienez 60 minutuko suaren erresistentzia ematen du.

2. Isolamendu termikoa: eroankortasuna ≤0,048 W/(m·K)

Abaraska-egitura porotsuak isolamendu termiko eraginkorra eskaintzen du. Neurtutako 0,048 W/(m·K) baino gehiagoko eroankortasun termikoarekin, panelak barruko eta kanpoko espazioen arteko bero-transferentzia murrizten du. Errendimendu hau lodiera bereko arroka artilezko gela garbiko panelen parekoa da, baina panelak %60-%70 baino ez du pisatzen.

3. Propietate mekanikoak: Konpresio Erresistentzia 1,5–5,0 MPa

Abaraska-egitura hexagonalak konpresio-erresistentzia eta trakzio-propietate onak eskaintzen ditu. Neurtutako konpresio-erresistentzia 1,5 eta 5,0 MPa bitartekoa da, antzeko dentsitateko apar plastikozko nukleoak gaindituz. Hotzean marraztutako ertzaren egiturak zurruntasun orokorra eta malgutasun-karga-jasateko ahalmena areagotzen ditu. Propietate hauek aplikazioak onartzen dituzte, hala nola, sabai esekiak lantegi elektronikoetan eta farmazia tailerretako hormak.

4. Eraikuntza arina: Egitura-karga murriztua

20-42 kg/m³-ko nukleo-dentsitatearekin, paperezko abaraska panelek lodiera bereko haitz artilezko panelek baino %60-%70 gutxiago pisatzen dute. Hau bereziki erabilgarria da sabai esekietako sistemetarako eta sabai-hormetarako altuera handiko gela garbietako instalazioetan, egitura nagusiaren karga murrizten baitu eta zimenduen kostuak murrizten baititu.

5. Ingurumen profila: berriztagarriak eta birziklagarriak

Nukleoa egur-ore naturalez egina dago, eta fabrikazio-prozesua energetikoki eraginkorra da. Panelek ez dute osagai toxikorik eta erabileran zehar ez dute isuri kaltegarririk askatzen. Beren bizitzaren amaieran, panelak guztiz birziklagarriak dira.

6. Gela Garbietako Ingeniaritza Aplikazioak

Paper Honeycomb Cleanroom Panelak hainbat gela garbi ezarpenetan erabili dira:

Ospitaleko operazio gelak:Horma- eta sabai-sistemek ingurune garbia eskaintzen dute, gainazal trinko eta leun batekin eta juntura estuekin, bakterioen hazkuntza saihesten laguntzen dutenak.

Elektronika eta txip fabrikazioa:Panel arinak sabaietarako eta partizioetarako erabiltzen dira, non pisu murriztuak goitiko instalazioa errazten duen.

Farmazia GMP tailerrak:Panelek garbitasun- eta isolamendu-eskakizunak betetzen dituzte, eta B1 klaseko suaren kalifikazioak ekoizpen-segurtasuna onartzen du.

Elikagaiak prozesatzeko plantak:Hormak eta zatiketak erraz garbitzen dira, hezetasunarekiko erresistenteak eta kutsadurarik gabekoak dira.

Zehaztapen Teknikoak

Ondoko parametroak produkzio estandarretan eta probetan dagozkion oinarritzen dira. Pertsonalizazioa eskuragarri dago.

Ezaugarri nagusiak eta abantaila praktikoak

1. B1 Klase Suteen Segurtasuna Ke Toxikorik Gabeko.Nukleoak B1 klaseko kalifikazioa eta karaktereak lortzen ditu erre baino. Gutxienez %44,2ko oxigeno-indizeak segurtasun-marjina argia eskaintzen du poliestirenozko nukleoko materialen aldean.

2. Arina Indar egokiarekin.Nukleoaren dentsitatea 20-42 kg/m³ baino ez da, arroka artilezko panelak baino %60-70% arinagoa. 1,5-5,0 MPa-ko konpresio-indarra gela garbiko sabaia eta partizio aplikazioak onartzen ditu.

3. Isolamendu termiko eta akustikoa.0,048 W/(m·K) edo gutxiagoko eroankortasun termikoak isolamendu-errendimendua eskaintzen du, eta abaraska-egiturak soinua murrizten ere laguntzen du.

4. Material berriztagarriak eta birziklagarriak.Egur-orearen nukleoa berriztagarria da, eta panelak guztiz birziklagarriak dira bizitzaren amaieran. Erabiltzean ez da isuri kaltegarririk askatzen.

5. Instalazio eraginkorra Diseinu modularrarekin.Fabrikan aurrefabrikatutako panelek konexio azkarrak eta 9 metro arteko luzerak dituzte, gunean jostura kopurua murriztuz.

Instalazio eta Manipulazio Oharrak

Sabaiko aplikazioetarako:Instalatu aurretik, berretsi panelen gehienezko luzera (4.000 mm sabaiko paneletarako) eta euskarrien arteko tartea. Izaera arinak altxatzea errazten du, baina laguntza egokia behar da desbideratzea saihesteko.

Horma-tabikeetarako:Aukeratu konexio-metodo egokia diseinuaren arabera. Erdiko aluminiozko profilek akabera garbia eskaintzen dute, eta mihi- eta ildaska-junturak, berriz, muntaketa azkarragoa eskaintzen dute.

Hezetasun handiko guneetarako:Nukleoa urarekiko erresistentea den itsasgarri batekin tratatzen den arren, epe luzerako ur geldiaren esposizioa saihestu behar da. Lotura eta ertz guztiak behar bezala zigilatu instalazioan.

Garraioan eta biltegian:Gorde panelak leku lehor batean eta babestu estalkiak marratuetatik. PVC babes-filma bere lekuan egon behar du azken garbiketa arte.

Panel hauek non erabiltzen diren

1.Ospitaleko ebakuntza-gelak, ZIU-aretoak eta hornikuntza-gela esterilak.

2.Txip elektronikoen fabrikak eta erdieroaleen gela garbiak.

3.Farmazia GMP tailerrak eta laborategi biologikoak.

4.Elikagaiak prozesatzeko tailerrak eta sukalde zentralak.

5.Isolamendu termikoa behar duten biltegiak eta hotzetako biltegiak.

Maiz egiten diren galderak

1. Nola alderatzen da paperezko abaraska arroka artilearekin gela garbietarako paneletarako?

Paperezko abaraska nabarmen arinagoa da (20-42 kg/m³ vs. 100-120 kg/m³) isolamendu termiko parekoa eskaintzen duen bitartean. Harkaitz artilea A klasekoa ez da erretzen, eta paperezko abaraska B1 klaseko suaren aurkakoa da. Aukera sarritan suaren kalifikazio-baldintzen eta egitura-kargaren kontuen araberakoa da.

2. Paperezko abaraska-nukleoak hezetasunak eragiten al du?

Nukleoa urarekiko erresistentea den itsasgarri batekin lotzen da, hezetasunaren aurka nolabaiteko babesa eskaintzen duena. Hala ere, panelak barruko gela garbietarako diseinatuta daude. Saihestu egin behar da ur geldikorraren edo etengabeko hezetasun-egoeraren eraginpean egotea, eta juntura guztiak behar bezala zigilatu behar dira.

3. Panel hauek kanpoko hormetarako erabil daitezke?

Panel hauek barruko aplikazioetarako diseinatuta daude batez ere. Kanpoko erabilerarako, aurre-materiala eta nukleoa berariaz hautatu eta probatu beharko lirateke kanpoko eguraldiaren erresistentzia izateko. Kanpoko aplikazioetarako fabrikatzaileari kontsultatzea gomendatzen da.

4. Nola onartzen dira sabaiko panelak?

Sabaiko panelak sareta sistema baten bidez eusten dira, panelaren luzera 4.000 mm-ra mugatuta dagoen desbideratzea kontrolatzeko. Euskarriaren tarte espezifikoa panelaren lodieraren eta espero den kargaren araberakoa da. Fabrikatzailearen gomendioak jarraitu behar dira sareko tartea eta konexioaren xehetasunetarako.

5. Zein suteen aurkako dokumentazio dago eskuragarri?

Suaren Erresistentziako Eraikuntza Materialen Kalitatearen Gainbegiratze eta Proba Zentro Nazionalaren proba-txostenak eskuragarri daude eskatuta. Txostenek B1 Klasearen kalifikazioa GB 8624-1997ren arabera eta gutxienez % 44,2ko oxigeno indizea dokumentatzen dute.
