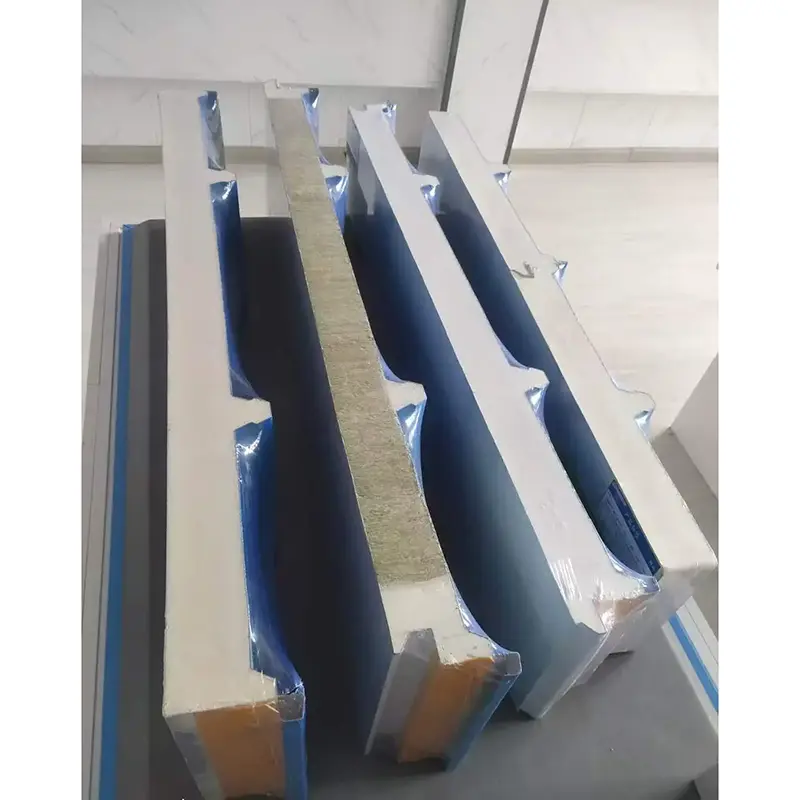

Poliuretanozko sandwich panelak etengabeko prozesu batean ekoizten diren panel konposatuak dira. Panela poliuretano-apar-nukleo zurrun batez osatuta dago, metalezko bi aurpegien artean lotua. Aurre egiteko materialak kolorez estalitako altzairua, altzairu galbanizatua, Al-Zn estalitako altzairua edo altzairu herdoilgaitza dira. Metalezko xaflak erroildu ondoren, poliuretanozko apar-agente bat injektatzen da haien artean. Tenperatura altuko aparra eta ontzeak lotura sendoa sortzen du nukleoaren eta estalkien artean. Ekoizpena ordenagailuz kontrolatutako lerro jarraituetan egiten da, eta horrek nukleoaren dentsitate uniformea eta atxikimendu koherentea mantentzen laguntzen du.
Kolorez estalitako altzairuzko estalkiek normalean 0,4 mm-tik 0,8 mm-ko lodiera izaten dute. Eskuragarri dauden gainazaleko estaldurek poliesterra (PE) eta PVDF fluorokarbonoa dira. Poliuretanozko nukleo zurrunak 30 kg/m³ eta 80 kg/m³ arteko dentsitatea du eta zelula itxien edukia %95etik %97tik gorakoa da. Nukleoak zelula itxi independente ugari ditu, airearen mugimendua mugatzen dutenak eta konbekziozko bero-transferentzia murrizten dutenak. Nukleoaren eroankortasun termikoa 0,017 W/(m·K) eta 0,024 W/(m·K) bitartekoa da. Energia aurrezteko baldintza berdinetan, 20 mm-ko lodiera duen poliuretanozko sandwich-panel batek 50 mm-ko lodierako poliestirenozko panel baten pareko isolamendu termikoa eskaintzen du.

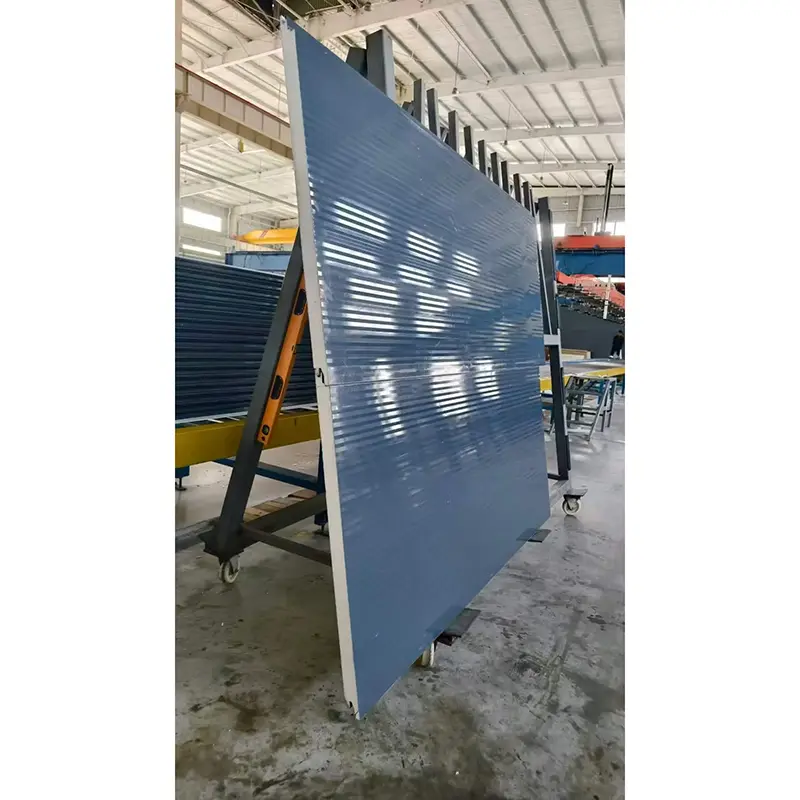

Panelaren zabalera eraginkor estandarra 1.000 mm-koa da. Lodiera arruntak 50 mm, 75 mm, 100 mm, 150 mm eta 200 mm-koak dira, pertsonalizazioa eskuragarri dago. Panelen profilek eredu lauak, mikrokoskortuak, ur-uhinak eta triangeluarrak dituzte, arkitektoek fatxadaren diseinu-baldintza desberdinak bat etortzea ahalbidetuz.
| Errendimenduaren adierazlea | Parametroa / Zehaztapena | Oinarria edo Oharrak |
|---|---|---|
| Arau Exekutiboa | GB/T 23932-2009 | Metalezko aurpegiko isolamendu termikoko sandwich panelak eraikuntza-aplikazioetarako |
| Aurrez aurre egiteko materiala | Kolorez estalitako altzairua / Altzairu galvanizatua / Altzairu herdoilgaitza / Aluminioa | Lodiera 0,4-0,8 mm |
| Oinarrizko materiala | Poliuretano zurruna (PU/PIR) | Dentsitatea 30-80 kg/m³ |
| Eroankortasun termikoa | 0,017–0,024 W/(m·K) | Eroankortasun baxuko produktuak 0,017-0,019 W/(m·K) izatera irits daitezke |
| Lotura Indarra | ≥0,09 MPa | Aurrea eta muina artean |
| Malgutasun-karga-gaitasuna | ≥0,5 kN/m² L₀/200 desbideratzean | Gutxieneko eskakizun estandarra |
| Gelaxka itxiko edukia | ≥%95 | Gehienez % 100 auto-larruazaleko eremuetan |
| Suaren Emanaldia | B1 klasea (Suaren iragazkorra) | Oxigeno indizea ≥30% |
| Zabalera eraginkorra | 1000 mm | Estandarra |
| Lodiera arruntak | 50 / 75 / 100 / 150 / 200 mm | Pertsonalizagarria |
Poliuretanozko sandwich-panelek eroankortasun termiko baxua eskaintzen dute beste isolatzaile askorekin alderatuta. Hurrengo belaunaldiko eroankortasun baxuko poliuretano-sistemek 0,017 W/(m·K) eta 0,019 W/(m·K) arteko eroankortasun termikoaren balioak lor ditzakete, hau da, poliuretanozko formulazio tradizionalak baino %20 hobea. Eraikin-eremu eta panelen lodiera jakin baterako, eroankortasun baxuko panelak erabiltzeak urteko energia-kontsumoa gutxi gorabehera % 13,6 murriztu dezake. Xinjiang Gangzhisheng-ek ekoitzitako poliuretanozko sandwich panelek 0,024 W/(m·K) neurtutako eroankortasun termikoa erakutsi dute. Panel hauek ehun proiektu baino gehiagotan erabili dira, besteak beste, Korla Guoxin Zentrala eta Xinjiang Tianshan Aluminioa.
Poliuretanozko sandwich-panel hauen errekuntza-errendimenduak B1 klaseko suaren aurkako estandarra betetzen du, oxigeno-indizea % 30 edo handiagoarekin. Poliuretanoa material termoegonkorra da. Suaren eraginpean dagoenean, gainazala karbonizatutako geruza bat eratzen du eta ez du urtzen edo erretzen diren tantak sortzen, eta horrek sugarra zabaltzea atzeratzen laguntzen du. Shanxi Xinhui Food hotzeko biltegiratze proiektuak, ia 30.000 m²-ko azalera duena, poliuretanozko sandwich panelak erabiltzen ditu BASF Elastopir® SBI B1 nukleo materialarekin. Material honek suaren erresistentzia handia eskaintzen du eta eskala handiko hotzetan biltegiratze instalazioetarako suteen segurtasun-baldintzak betetzen ditu.
Aurkeztutako xaflen eta poliuretanozko nukleoaren arteko lotura-indarra ez da 0,09 MPa baino txikiagoa. Malgutasun-karga-gaitasuna gutxienez 0,5 kN/m²-koa da L₀/200-ko desbideratzean. Etengabeko ekoizpen-prozesuak lotura segurua bermatzen laguntzen du, eta horrek epe luzerako erabileran delaminazio edo babak izateko arriskua murrizten du.
Poliuretano apar zurrunaren zelula itxien edukia % 95 gainditzen du eta % 100era irits daiteke auto-larruazaleko eremuetan. Horrek ura oso baxua xurgatzen du eta euri-ura eta kondentsazioa panelean sar ez daitezen laguntzen du. Materialak dimentsio-egonkortasuna erakusten du % 1etik beherako aldakuntzarekin ± 30 ° C-ko tenperaturaren gorabeheretan, hedapen edo uzkurdura termikoak eragindako pitzadura arriskua murrizten du. -170 °C eta +100 °C arteko funtzionamendu tenperatura duten inguruneetarako egokia da.
2025ean, Shanxi Xinhui Food proiektua Txinan eroankortasun termiko baxuko poliuretanozko sandwich-panelak erabili zituen lehena bihurtu zen hotzetan biltegiratze-instalazio batean. Proiektua BASF eta Master Cold Chain-en arteko lankidetza izan zen. Banakako 50 espazio baino gehiago biltzen ditu, hala nola, 22,7 metroko goi-biltegi guztiz automatizatua, izozte-izozketa eta izozte-ganbera estandarrak eta prozesatzeko tailerrak. Ia 30.000 m²-ko panelak erabili ziren, aurpegi bakarreko altzairu herdoilgaitza, alde biko altzairu herdoilgaitza eta alde biko kolorez estalitako altzairua barne. Proiektu honek poliuretanozko sandwich-panelen isolamendu termikoaren eta suteen aurkako errendimenduaren baliozkotze praktikoa eskaintzen du tenperatura oso baxuko hotz-katearen inguruneetan.
PU (poliuretanoa) eta PIR (poliisozianuratoa) apar-nukleo zurrunak dira. PIR-ek egitura kimiko aldatua du, suaren errendimendu hobetua eta tenperatura erresistentzia handiagoa eskaintzen duena PU estandarrekin alderatuta. Suteen segurtasun-baldintza zorrotzagoak dituzten aplikazioetarako, sarritan gomendatzen dira PIR nukleoak.
B1 suaren kalifikazioa duten poliuretanozko sandwich panelak eraikin mota askotan erabil daitezke, baina tokiko eraikuntza kodeak eta suteen araudia egiaztatu behar dira lehenik. Suteen aurkako segurtasun-baldintza zehatzak dituzten eraikin altuak edo eremuetarako, proiektuaren ebaluazio espezifikoa beharrezkoa da.
Panelaren lodiera beharrezkoa den barne tenperaturaren, giro-baldintzen eta energia-eraginkortasunaren helburuen araberakoa da. Proiektu zehatzerako kalkulu termiko bat egin behar da. Hotz biltegiratzeko ohiko lodiera 100 mm-tik 200 mm bitartekoa da.
Aldizkako ikuskapen bisuala gomendatzen da gainazaleko kalteak, junturak zigilatzeko hutsegiteak edo finkagailuen korrosioa ikusteko. Estalitako altzairuzko estalkietan marradura txikiak pintura bateragarri batekin ukitu behar dira korrosioa saihesteko. Mantendu drainatze-bideak garbi, ura pilatzea ekiditeko.
Jasotzen diren lehengaiak lote bakoitzeko ikuskatzen dira, metalezko aurpegiaren lodiera, estaldura mota eta poliuretanozko lehengaien kalitatea barne. Ekoizpenean, nukleoaren dentsitatea, panelen lodiera eta lotura-indarra kontrolatzen dira. Amaitutako panelak dimentsioko zehaztasuna, gainazaleko kalitatea eta ontziratzea egiaztatzen dira bidali aurretik. Fabrikako ikuskapen-txostenak GB/T 23932-2009-ren arabera eskuragarri daude, eta hirugarrenen proba-txostenak eman daitezke proiektuaren eskaeran.
Poliuretanozko sandwich panel batzuk biomasa orekatuta dauden lehengaiekin eskuragarri daude. Esaterako, BASF eta Master Biomass Balance (BMB) poliuretanozko sandwich paneletan elkarlanean aritu dira, ISCC PLUS ziurtagiria jaso dutenak. Ikuspegi honek panelen ekoizpen-prozesuaren karbono-aztarna murrizten laguntzen du, produktuaren errendimendu bera mantenduz. Panelak ere diseina daitezke bizitzaren amaieran desmuntatzeko eta birziklatzeko, aurpegiaren eta nukleoaren materialaren konbinazioaren arabera.
