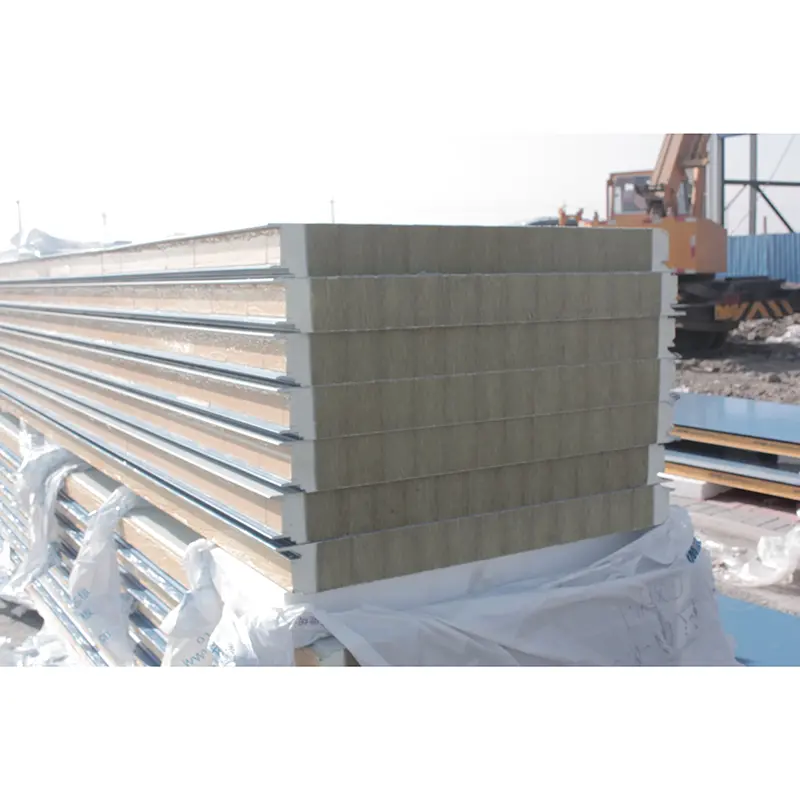

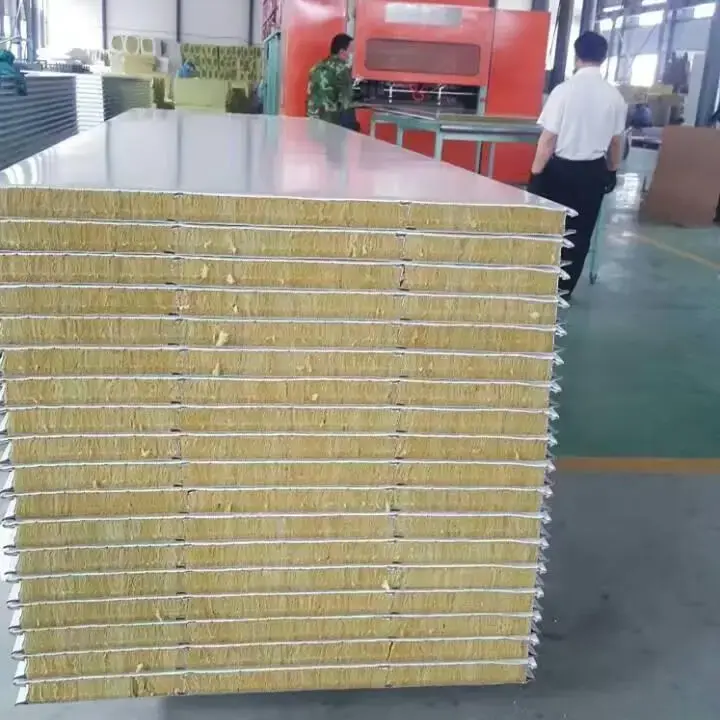

Harkaitz artilezko sandwich panelak metalezko aurrealdez eta harkaitz artilezko nukleoz osatutako panel konposatuak dira. Nukleoa basaltoa eta dolomita bezalako mineral naturaletatik ekoizten da, tenperatura altuetan urtzen direnak, lau biribilguneko prozesu zentrifugo baten bidez zuntzizatuak, aglutinatzaile eta hidraulikoekin tratatu eta, ondoren, zerrendatan ondu. Laminatu aurretik, nukleo-zerrendak 90 gradu moztu eta biratzen dira, zuntzaren orientazioa panelaren gainazaletik perpendikularra izan dadin. Honek konpresioaren erresistentzia eta malgutasun zurruntasuna hobetzen ditu.
Aurre egiteko materialen artean, kolorez estalitako altzairua, altzairu galbanizatua edo Al-Zn aleazio estalitako altzairua 0,4 mm-tik 0,8 mm arteko lodiera dute. Eskuragarri dauden gainazaleko estaldurak poliesterra (PE), silikonaz eraldatutako poliesterra (SMP), iraunkortasun handiko poliesterra (HDP) edo PVDF fluorokarbonoa dira. Harkaitz artilearen nukleoaren dentsitatea 100 kg/m³ eta 150 kg/m³ bitartekoa da, 120 kg/m³ aukera estandarra izanik. Nukleoa metalezko aurpegiei erresistentzia handiko itsasgarri batekin lotzen da panel integratua osatzeko.
Panelen lodiera 50 mm-tik 150 mm-ra pertsonaliza daiteke proiektuaren eskakizunen arabera. Zabalera eraginkorra 900 mm edo 1000 mm-koa izan ohi da, eta 1000 mm-koa profil korrugatuetarako erabiltzen da. Panelaren luzera 15.000 mm-ra iritsi daiteke, garraio baldintzen arabera.
| Errendimenduaren adierazlea | Parametroa / Zehaztapena | Oinarria edo Oharrak |
|---|---|---|
| Arau Exekutiboa | GB/T 23932-2009 | Metalezko aurpegiko isolamendu termikoko sandwich panelak eraikinetarako |
| Aurrez aurre egiteko materiala | Kolorez estalitako altzairua / Altzairu galvanizatua / Al-Zn estalitako altzairua | Lodiera 0,4-0,8 mm |
| Oinarrizko materiala | Harkaitz artilea (basalto zuntza) | Zuntzak panelaren gainazaletik perpendikularrak; zepa artilearen edukia baztertuta |
| Nukleoaren dentsitatea | 100-150 kg/m³ | Estandarra 120 kg/m³ |
| Eroankortasun termikoa | ≤0,043 W/(m·K) | Giro-tenperaturan neurtuta |
| Lotura Indarra | > 0,06 MPa | Aurrea eta muina artean |
| Peel Bond Area | ≥%85 | Zuritutako azalera bakoitzeko |
| Malgutasun-karga-gaitasuna | ≥0,5 kN/m² L₀/250 desbideratzean | Gutxieneko eskakizun estandarra |
| Errekuntza Errendimendua | A klasea (erregaia) | GB 8624 A klasea (A1) |
| Suaren Erresistentzia Balorazioa | 50 mm ≥ 60 min; 100 mm ≥ 120 min; 150 mm ≥ 180 min | Suaren erresistentzia proben bidez egiaztatua |
| Lodiera arrunta | 50-150 mm | Pertsonalizagarria |
| Zabalera eraginkorra | 900-1000 mm | Mihia eta ildoa 900-1000 mm; korrugatua 1000 mm |
Harri-artilearen muina zuntz-material ez-organikoa da, GB 8624 Klase A (A1) erregairik gabeko estandarra betetzen duena. Suaren aurkako erresistentzia probek egiaztatu dute 50 mm-ko lodiera duen harkaitz artilezko sandwich-panel batek suaren erresistentzia gutxienez 60 minutuko iraupena ematen duela, 100 mm-ko panel batek gutxienez 120 minutu eta 150 mm-ko panel batek gutxienez 180 minutu. Nukleoak 1000 °C-tik gorako tenperaturak jasan ditzake. Ez du erre, urtzen edo urtutako tantarik sortzen suaren eraginpean dagoenean, eta ez du ke toxikorik isurtzen. Errendimendu honek eraikuntza-inguruko materialen derrigorrezko segurtasun-baldintzak betetzen ditu, Gela Garbiak Diseinatzeko Kodean zehaztutakoak barne. Huainan Mining Group-en kontratazio publikoko proiektu batek esplizituki A Klaseko suaren kalifikazioa eskatzen zuen arroka artilezko sandwich-panelen, industria-aplikazioetan suteen segurtasunaren eskaera kritikoa islatuz.
Harkaitz artilearen nukleoaren eroankortasun termikoa 0,040 W/(m·K) eta 0,048 W/(m·K) bitartekoa da, giro-tenperaturan 0,043 W/(m·K) baino gehiagoko balioarekin. 100 mm-ko lodiera duen arroka artilezko sandwich-panel batek 0,404 W/(m²·K baino gehiagoko bero-transferentzia koefizientea du, eraikinen energia-kontsumoa % 75 murrizteko estandarra nazionala zuzenean betetzen duena). Harri artilezko nukleoak BASF Zhanjiang Verbund Site proiektuko horma eta teilatu-sistemetan erabili ziren, barruko eta kanpoko espazioen arteko bero-transferentzia eraginkortasunez murrizteko eta fabrika eta bulegoetako guneetan energia-kontsumoa murriztuz.
Metalezko aurrealdeen eta harkaitz artilearen nukleoaren arteko lotura-indarra 0,06 MPa baino handiagoa izan behar da. Zuritu probetan, metalezko aurpegietan geratzen den nukleoaren materiala uniformeki banatuta egon behar da, eta lotutako azaleraren % 85 gutxienez estali. Erdialdeko desbideratzea L₀/250 iristen denean, malgutasun-karga-ahalmena 0,5 kN/m² baino txikiagoa izan behar da. Suaren aurkako harkaitz artilezko sandwich-paneleko 100 mm-ko lodierako, neurtutako karga-karga-ahalmena 2,68 kN/m²-ra iritsi zen, gutxieneko eskakizuna nabarmen gaindituz. 120 kg/m³-ko nukleoaren dentsitateak eta zuntz-orientazioak panelaren gainazaletik perpendikularra den egitura-zurruntasuna eta malgutasun-errendimendua eskaintzen dute epe luzerako erabileran.
Harkaitz artilearen nukleoaren zuntz porotsuaren egiturak soinuaren xurgapena neurgarria eskaintzen du. 50 mm-ko lodiera duen panel batek 29 dB-ko soinu-isolamendu balio ponderatua lortzen du, euriak edo kazkabarrak teilatuan eragindako barruko zarata modu eraginkorrean murrizten du. ISO 354 proben arabera, soinua xurgatzeko errendimendua DELTA LA = 15,7 dB(A) iristen da.
Harkaitz artilezko sandwich panelak mundu errealeko hainbat proiektutan balioztatu dira. BASF Zhanjiang Verbund Guneak, BASF Taldearen hirugarren produkzio-oinarri integratua mundu osoan, harkaitz artilezko sandwich-panel sistemak asko erabili zituen hormetarako eta estalkietarako. Produktuak eguraldiaren erresistentzia eta egitura-egonkortasuna erakutsi zituen hezetasun handiko, gazitasun handiko kostaldeko baldintzetan eta tifoi esposizioetan.
Beste proiektu batzuek, besteak beste, Shanghaiko parke tematiko handi bat, Pekineko goi-eraikin bat eta Guangzhou eta Luoyang-eko industria-plantak, materiala erabili dute isolamendu termikoa, insonorizazioa eta suteen segurtasuna hobetzeko.
Yixing Yunxi Merkataritza Eraikinean eta Jingtang Biltegian teilatuak berritzeko proiektuek lehendik zeuden teilatuak harkaitz artilezko sandwich panelekin erabat ordezkatu zituzten eta metalezko euskarri-sistemak gehitu zituzten egitura sendotzeko, karga-ahalmen orokorra eta haizearen presioaren erresistentzia hobetuz.
Harkaitz artilezko nukleoa ez da erregarria eta A klaseko suaren kalifikazioa lortzen du. Poliuretanozko nukleoak normalean B1 edo B2 baloratzen dituzte. Suteen aurkako segurtasun-baldintza handiak dituzten eraikinetarako, hala nola industria-plantak, eraikin publikoak eta gela garbiak, arroka artilezko sandwich-panelak dira aukera fidagarriena.
Eskatu hirugarrenen proba-txostenak hornitzaileari eta egiaztatu funtsezko adierazleak, hala nola, eroankortasun termikoa, lotura-indarra, zuritze-eremua, suaren aurkako balorazioa eta errekuntzaren errendimendua GB/T 23932-2009 eskakizunen arabera. Lekuko ikuskapenak gainazaleko lautasuna, nukleoaren uniformetasuna ebakitako ertzetan eta aurre egiteko marradurarik ez izatea izan behar du.
PVDF edo HDP estaldura duten panelek 20 urte baino gehiago iraun dezakete erabilera eta mantentze-baldintza normaletan. Benetako zerbitzu-bizitza ingurumenaren korrosioaren, UV esposizioaren, kalte mekanikoen eta beste faktore batzuen araberakoa da. Aldizkako ikuskapenak eta mantentze-lanak zerbitzuaren epea luza dezake.
Bai. Panelen lodiera, luzera, aurpegiaren kolorea eta estaldura mota pertsonaliza daitezke. Diseinu fasean produkzio-perdoiak, gutxieneko eskaera-kopuruak eta entrega-epeak fabrikatzailearekin berrestea gomendatzen da.
Jasotako lehengaiak lote bakoitzeko ikuskatzen dira, aurre-lodiera, estalduraren atxikimendua, nukleoaren dentsitatea eta zuntzaren orientazioa barne. Prozesuan egindako ikuskapenek dimentsioak, loturak eta gainazaleko kalitatea hartzen dituzte. Amaitutako produktuak ontziratu eta pilatzen diren egiaztatzen dira bidali aurretik. Produktu guztiak fabrikako ikuskapen-txostenekin horni daitezke GB/T 23932-2009-ren arabera. Hirugarrenen motako proba-txostenak ere eskuragarri daude proiektuaren eskaeran.
