Zutik josturako estalki-panelak

SENBO Eraikuntzako materialakzutik josturako estalki-panelak hornitzen ditu bere metalezko teilatu-sistemaren produktu sortaren zati gisa. Panel hauek metalezko bobinetatik eratuta daude saihets handiko profil batean eta ondoko panelen ertz bertikalak elkarri lotuz elkartzen dira. Zabalgune handiko eraikin publikoetan eta industria-instalazioetan asko erabiltzen dira, non epe luzerako iragazgaiztasuna eta haizearen erresistentzia behar diren.

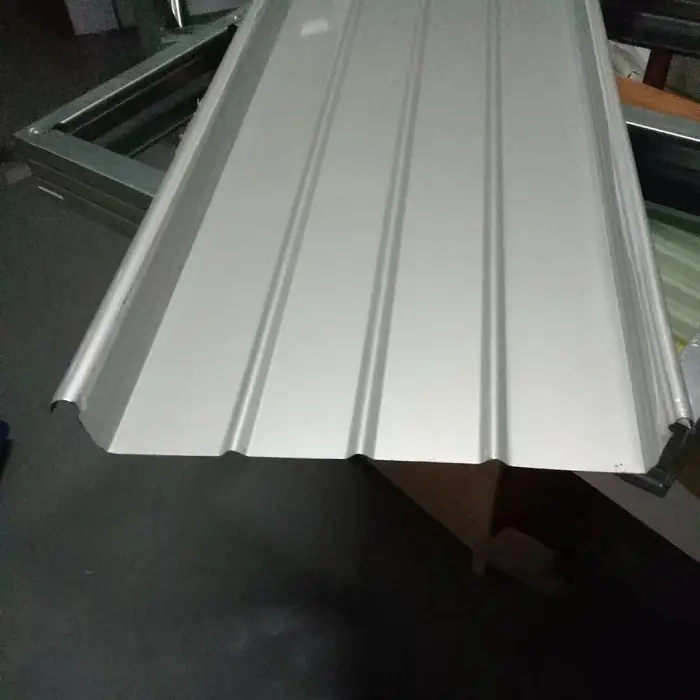

Zutik josturako estalki-panela metalezko osagai profilatu bat da, erroiluak osatutako metalezko bobinak saihets handiko sekzio batean sortua. Teilatu-multzo integratua osatzen du ondoko panelen ertz bertikalen elkarlokatzearen eta blokeoaren bidez.

Torloju sarkorren bidez zuzenean lotzen diren altzairu profilatu profilatu estandarrak ez bezala, zutikako jostura sistemak panelak purlinekin lotzen ditu bereziki diseinatutako aluminiozko aleazioko klipak erabiliz. Klip hauek purlinetan ainguratuta daude. Panelak klipetan lotzen dira, eta jostura-makina batek ondoko panelen ertz bertikalak lotzen ditu blokeo bakarra edo 360°-ko blokeo bikoitza erabiliz. Honek panelen eta klipen arteko konexio irristakorra sortzen du, baita panelen artean elkarlotutako zigilu estua ere.

Oinarrizko materialen aukerak eta profil komunak

Oinarrizko materialaren aukeraketa ingurune eragilearen eta iraunkortasun-baldintzen araberakoa da:

Aluminio-Magnesio-Manganeso aleazio xaflak (AA3004/3003 kalifikazioak):Normalean 0,7-1,2 mm-ko lodiera du, gutxienez 190 MPa-ko etendura-erresistentzia, 240-285 MPa-ko trakzio-erresistentzia eta 2,73 g/cm³-ko dentsitatea. Hau altzairuaren dentsitatearen herena da. Diseinuaren zerbitzu-bizitza 50 urte baino gehiagokoa da.

Aluzinc (Aluminio-Zink estalitako) altzairuzko xaflak:Eskain ezazu 3-5 aldiz altzairu galbanizatu estandarraren korrosioarekiko erresistentzia.

Altzairu herdoilgaitzezko xaflak:Haizearen erresistentzia handia behar duten kostaldeko eraikin publiko handietarako egokia.

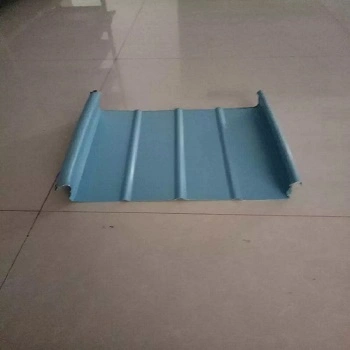

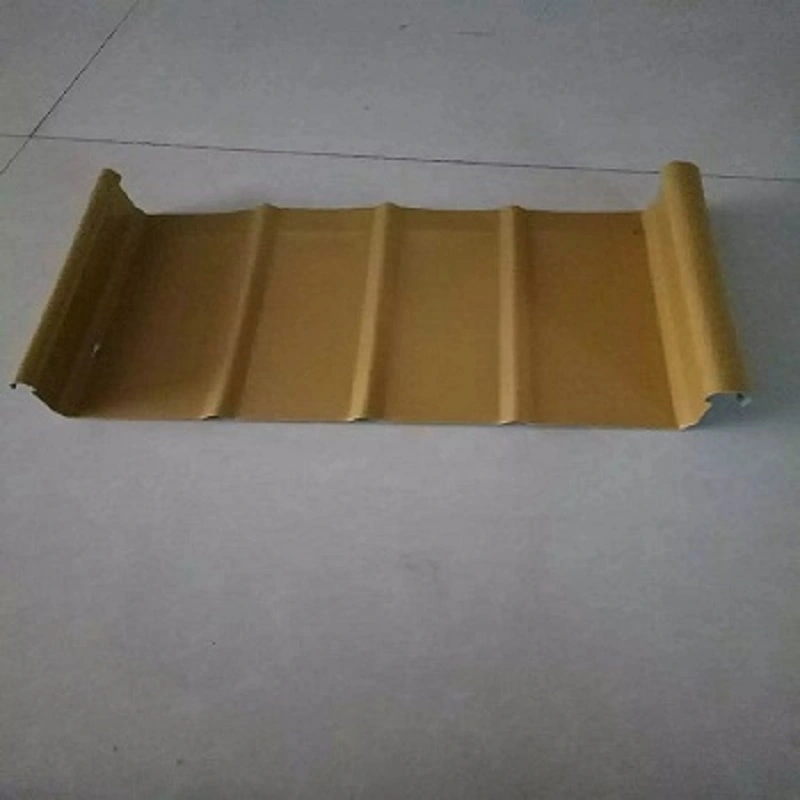

Panelen profil arruntak YX65-300, YX65-330, YX65-400 eta YX65-430 dira. YX65-300 profilak 65 mm-ko saihetsaren altuera eta 300 mm-ko estaldura-zabalera eraginkorra ditu. Egokiena, panelek etengabeak izan behar dute maldaren noranzkoan junturarik edo torloju-loturarik gabe. Perfildun panelen luzerak, oro har, ez du 25 m baino gehiagokoa izan behar, eta deformazio-kontrol-puntuak sartu behar dira.

Sistemaren osaera eta proiektuen aplikazio tipikoak

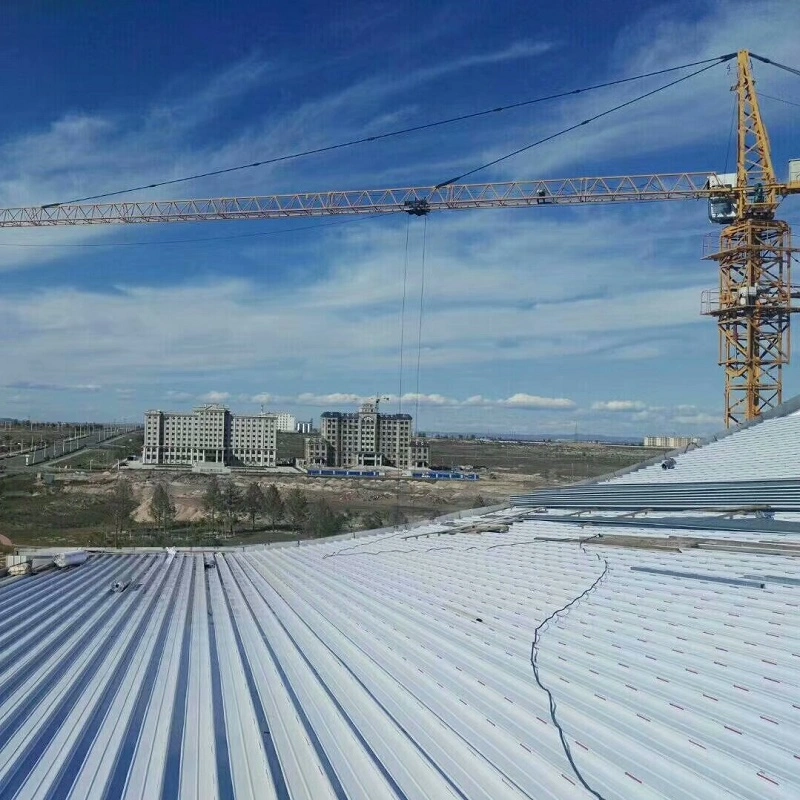

Zutikako estalki-sistema oso batek geruza anitzeko egitura konposatua erabiltzen du normalean. Adibidez, "Window to the Future of South Taihu" erakusketa-aretoaren proiektuak oinarri-xafla (altzairu profilatua), harkaitz artilezko isolamendu-ohola eta zutik josturako teilatuaren panela osatzen duten teilatu-multzoa erabiltzen du. Honek egiturazko euskarria, isolamendu termikoa eta iragazgaizte funtzioak integratzen ditu. Era berean, Yaoxue Ice and Snow World eski estazio proiektuak aluminio-magnesio-manganeso zutik josturako teilatu-sistema erabiltzen du isolamendu termiko integratua duen sistema batekin.

Errendimendua Baldintza Errealetan

1. Haizearen igoeraren erresistentzia: Eskala osoko proben bidez egiaztatua

Haizearen erresistentzia errendimendu-adierazle kritikoa da kostaldeko eskualdeetako eta eskala handiko eraikin publikoetako proiektuetarako zutik dauden estalki-sistemetarako. Nanchang Changbei aireportuko 2 terminaleko metalezko teilatuaren zaharberritze eta sendotze proiektuaren barruan, HXY-400 zutik jostura metalezko estalkiaren panela proba sistematikoak egin zituen eskala osoko haize-altxatze saiakuntzen bidez.

Emaitzek frogatu zuten indargarrizko klipak erabiltzeak haizearen igoeraren karga-ahalmena 4,18 aldiz handitu zuela, klipak gabeko panelekin alderatuta. Purlin tartea, purlin-konektoreen ebakidura-ahalmena eta purlinen malgutasun-indarrak zuzenean eragin zuten haizearen altxatze ahalmenean. Purlin tarte desberdinak dituzten teilatu metalikoen ikerketek korrelazio zuzena agerian utzi zuten zutik jostura sistemaren azken hutsegite-kargaren eta purlin tartearen artean. Emaitza esperimentalak zenbakizko simulazioetan ikusitako joerekin bat egin zuten, azken haize-kargaren diseinurako eta eraikuntzarako oinarria emanez.

2. Iragazkortasuna eta Aireightness: Babes bikoitza 360°-ko josturaren eta aurrez injektatutako zigilatzailearen bidez

Jostura zutikako estalki-sistemak airearen, estankotasunaren eta haizearen altxatzearen erresistentziari buruzko baldintzak betetzen ditu panel metalikoen barruan aurre-injektatutako zigilatzaile luzea eta 360°-ko josturaren blokeo baten bidez. Panelek unitate jarraitua osatzen dute maldan zehar, junturarik edo ageriko torloju-konexiorik gabe, eta horrek estalki bistako estalki tradizionalekin lotutako isurketa-arriskuak murrizten ditu, hala nola, lokailu-zuloetan korrosioa eta zigilatzailearen degradazioa.

Distira-tratamenduak beharrezkoak dira estalki-panelek fatxadako hormak edo teilatuan zehar irteten diren egiturak elkartzen dituzten bidegurutze guztietan. Zigilatzeko materialak gurutze-junturetan aplikatzen dira. Oinarrizko keinuaren eta panelaren arteko gainjartzean silikonazko zigilatzailearekin lotura segurua behar da, eta aparra zigilatzeko zerrendak erabiltzen dira goiko keinuaren eta panelaren artean, baita ertzaren mozketaren eta panelaren artean ere.

3. Hedapen eta uzkurdura termikoaren kudeaketa: Irristaketa euskarriak eta deformazio kontrolatua

Material metalikoen hedapen eta uzkurdura termikoa tenperatura-aldaketa nabarmenetan berezko fenomeno fisikoa da. Jostura zutikako estalkiko panelen eta haien euskarri finkoen arteko lotura irristakorrari esker, panelak aske zabaltzen eta uzkurtzen dira aldapan zehar, tenperatura-gorabeherei erantzuteko, eta, ondorioz, estres termikoa moldatzen da.

Panel profilatuen luzerak 25 metrotik gorakoa izan behar ez duen arren, hedapenaren eta uzkurduraren norabidea bideratzeko deformazio-puntu egokiak ezarri behar dira. Honek panela ezkutatzea edo euskarri-konektoreetatik askatzea ekiditen du. Ezaugarri honek, gainera, 35 metro edo gehiagoko panel bakarreko luzerak erabiltzea ahalbidetzen du, zeharkako gainjartze kopurua murriztuz.

4. Zabalgune handiko estalki kurbatuetan aplikazioa: Xiameneko Konbentzio eta Erakusketa Zentroaren Proiektuaren bidez baliozkotzea

FLEX-LOK 400 zutik josturako teilatu-panel sistema Xiameneko Konbentzio eta Erakusketa Zentroaren III. Sistemak erresistentzia handiko galbanizatutako purlins, zutik josturako teilatuaren panelak eta egiturazko zoruko estalkiak ditu. Frogatuta dago haizearen altxamenduaren eta korrosioaren aurkako erresistentzia eskaintzen duela, baita iragazgaitza eta isolamendu termikoaren errendimendua ere.

Eraikuntzan zehar, teilatu-panelak lekuan errobolizatuta eratu ziren, eta osagaiak haize nagusitik urruntzen ziren noranzkoan instalatu ziren. Kokapen-baldintza zorrotzak ezarri ziren juntura zehatzak instalatzeko. Era berean, zutik dagoen aluminio-magnesio-manganeso estalki-sistema arrakastaz aplikatu zen Hego Taihu-ko "Etorkizunerako Leihoa" Erakusketa Aretoko proiektuaren altzairuzko egitura kurbatu konplexuan.

5. Eraikuntza eta Instalazio Arauak: Atlas eta Zehaztapen Estandar Nazionalen laguntza

Zutik josturako teilatuaren panelen eraikuntza eta instalazioa estandar sistema baten bidez onartzen da. JGJ 255-2012 zehaztapen teknikoaren arabera (Eguneko Argiztapenerako Teilatuetarako eta Metalezko Teilatuetarako Zehaztapen Teknikoa), argi eta garbi zehaztuta daude instalazio-kalitaterako baimendutako desbideraketak: 5-7 mm-ko desbiderapena luzerako osagai jarraituen egokitzapenean (35 metroko atalasearekin) eta +20/+30 mm-ko desbiderapena (teilatu metalikoko 50 metroko desbideratzean).

24CJ113-1 atlas estandar nazionalak (Metal Paneletarako Arkitektura Xehetasunak (I. zatia): 360°-ko jostura zutik eta metalezko teilatu-sistema) eraikuntza-marrazki zehatzak eskaintzen ditu konexio-puntu guztietarako, panelen junturak, erretenak, eguneko argi-zerrendak, haizagailuak eta tximista babesteko eroaleak.

Zehaztapen zehatzak Begiratu batean

Ondorengo parametroak ekoizpen estandarretan eta nazio estandar garrantzitsuetan oinarritzen dira. Pertsonalizazioa eskuragarri dago proiektuaren eskakizun zehatzak betetzeko.

Oinarrizko produktuaren indarguneak

1. Lotura-zulorik gabeko iragazgaitze estrukturala.Ez da torlojurik sartzen panelaren gainazalean. 360°-ko josturadun elkarlotura-konexioak aurrez injektatutako zigilatzaile jarraituarekin konbinatuta finkatzeko zuloekin lotutako isurketa-arriskuak murrizten ditu.

2. Haizearen erresistentzia egiaztagarria eta doigarria.Eskala osoko haize-altxatze-probak berresten dute indartze-klipak karga-ahalmena 4,18 aldiz handitu dezaketela. Purlin tarteak eta konektoreen karga-ahalmena bezalako faktoreek zuzenean eragiten dute teilatuaren haizearen erresistentzia-errendimenduan.

3. Hedapen eta Uzkurdura Termiko Egokigarria.Klip irristagarriei esker, panelak aldapan zehar libreki zabaltzen eta uzkurtzen dira. Deformazio-gidarien kontrol-puntuek mugimendua nahi den norabidean gertatzen dela ziurtatzen dute, panelak ezkutatu edo askatzea saihestuz.

4. Hainbat Material Aukera.Aluminio-magnesio-manganeso aleazioa (50 urte baino gehiagoko bizitza), Al-Zn estalitako altzairua eta altzairu herdoilgaitza eskuragarri daude hainbat ingurune korrosibo eta proiektuaren eskakizunetara egokitzeko.

5. Arauen laguntza integrala.Diseinua, egiturazko xehetasunak eta instalazioaren onarpena GB 50345, JGJ 255-2012 eta 24CJ113-1 atlas estandar nazionalak onartzen dituzte.

Hautaketa eta Instalazio Oharrak

Haizearen aurkako diseinurako:Purlin tarteak eta klip motak nabarmen eragiten dute haizea igotzeko ahalmenean. Aukeratutako konfigurazioa egiaztatzeko eskala osoko probak edo ingeniaritza-kalkuluak erabili behar dira. Baliteke indargarri-klipak behar izatea haize handiko eskualdeetan.

Panel luzeko aplikazioetarako:Panelaren luzera 25 m-tik gorakoa bada, sartu deformazio-kontrol-puntuak mugimendu termikoa bideratzeko. Ziurtatu irristatze-kliparen xehetasunak espero den mugimendu-tartea ahalbidetzen duela lotu gabe.

Ingurune korrosiboetarako:Aukeratu oinarrizko materiala esposizio-baldintzen arabera. Al-Mg-Mn aleazioa eta altzairu herdoilgaitza kostaldeko edo industriako giroetarako egokiak dira. Egiaztatu estalduraren bateragarritasuna tokiko ingurumen-faktoreekin.

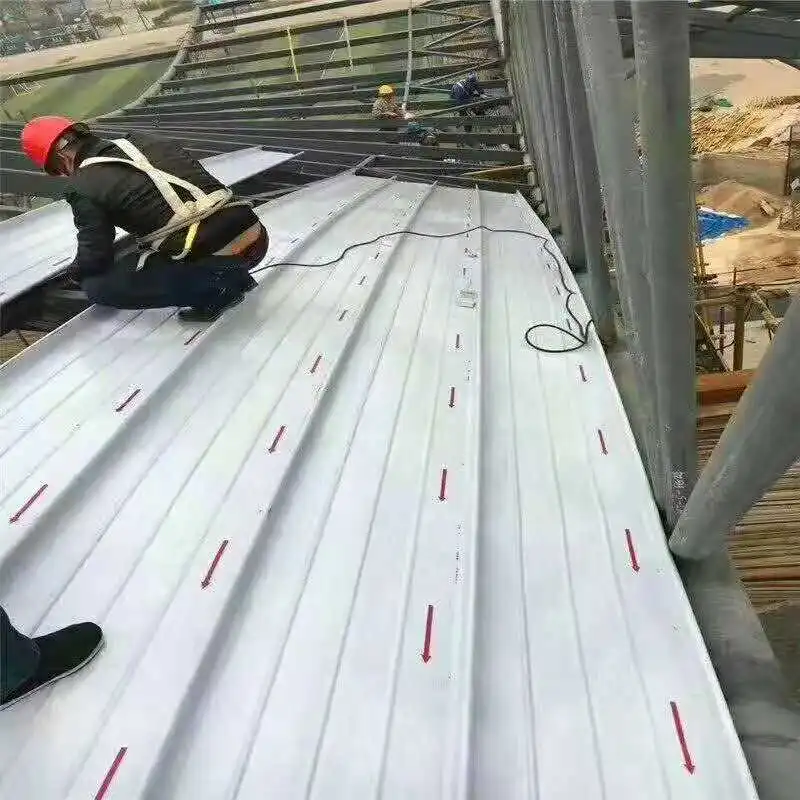

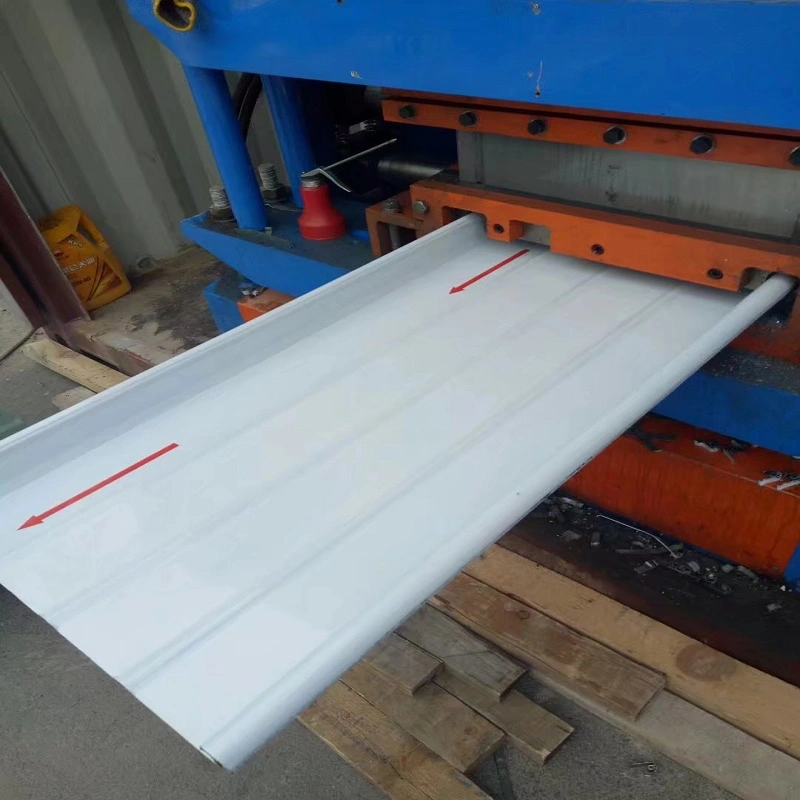

Instalazioan:Panelak, normalean, erroiluz eratzen dira gunean edo fabrika batean. Ziurtatu jostura-prozesua kalibratutako ekipoekin egiten dela. Instalatu panelak haize nagusitik urrun dagoen norabidean, ahal den neurrian. Egiaztatu koska eta zigilatzaile guztiak behar bezala jarrita daudela josi aurretik.

Panel hauek non erabiltzen diren

1.Metalezko estalki-sistemak garraio-gune handietarako, hala nola aireportu-terminalak eta abiadura handiko tren geltokiak.

2.Metalezko estaldura zabaleko eraikin publikoetarako, estadioak, erakusketa zentroak eta antzokiak barne.

3.Zabalgune handiko edo forma konplexuko altzairuzko egituretarako estalkiak, kurbatu eta tolestu ahal izateko erabilgarri daudenak.

4.Tifoiak jasaten dituzten kostaldeko eraikinak haizearekiko erresistentzia maila altua behar dutenak, behar den tokian klipak indartzeko neurriak erabiliz.

Erosleen ohiko galderak

1. Zein da zutikako josturako panelen eta torloju-finkatutako ohiko xafla profilatuen artean?

Ohiko profilezko xaflak panelaren gainazalean zehar finkatzen dira torlojuekin, denborarekin ihes-bide bihur daitezkeen sartze-puntuak sortuz. Jostura zutik dauden panelek ezkutuko klipak eta mekanikoki jositako juntura erabiltzen dituzte, beraz, ez dago ageriko finkagailurik. Horrek ura sartzeko arriskua murrizten du eta mugimendu termikoa ahalbidetzen du irristatze-konexio baten bidez.

2. Zein oinarrizko material aukeratu behar dut kostaldeko proiektu baterako?

Kostaldeko edo korrosio handiko inguruneetarako, normalean, aluminio-magnesio-manganeso aleazio edo altzairu herdoilgaitza gomendatzen da. Al-Mg-Mn aleazioak korrosioarekiko erresistentzia ona eta bizitza luzea eskaintzen ditu, eta altzairu herdoilgaitzak haizearekiko erresistenteak diren diseinuetarako indar handiagoa eskaintzen du. Al-Zn estalitako altzairua baldintza ez hain oldarkorretan erabil daiteke.

3. Nola moldatzen dira irristagailuaren xehetasunak tenperatura-aldaketak?

Panelak egiturari lotzen zaizkio panelaren luzeran zehar mugimendua ahalbidetzen duten klipen bidez. Horrek esan nahi du panelak hedatu eta uzkur daitezke, lokailuetan tentsiorik eragin gabe edo olio-kontserbak eragin gabe. Baliteke deformazio-kontrol-puntuak behar izatea panel luzeetan mugimendua zuzentzeko eta okertzea saihesteko.

4. Zutik josturako panelak kurbatu al daitezke teilatu arkitektonikoetarako?

Bai. Panelak roll-formatu eta gero kurbatu daitezke teilatu ganbil edo ahurra jarraitzeko. Xiameneko Konbentzio eta Erakusketa Zentroa bezalako proiektuek zutik jostura sistemak erabili dituzte zabalgune handiko teilatu kurbatuetarako. Kurbatzeko gaitasun espezifikoa profilaren eta materialaren lodieraren araberakoa da.

5. Zein instalazio-estandar eta onarpen-irizpide aplikatzen dira?

JGJ 255-2012-k instalazio-perdoiak eskaintzen ditu, 5-7 mm-ko desbiderapena barne luzetarako osagai jarraituetarako eta +20/+30 mm-ko desbiderapena teilatuaren maldarako. 24CJ113-1 atlas estandar nazionalak konexioen marrazki zehatzak eskaintzen ditu. Uraren estankotasuna ikusizko ikuskapenaren bidez egiaztatzen da normalean eta, hala behar denean, mahukaren edo putzuen proben bidez.
