Alu-Mg-Mn Aleazio Xafla

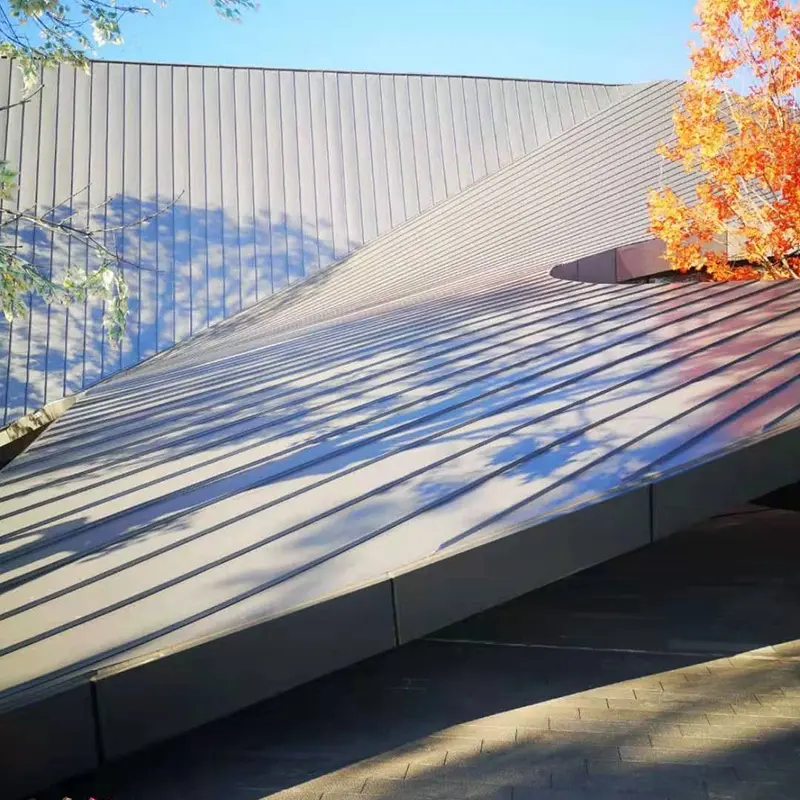

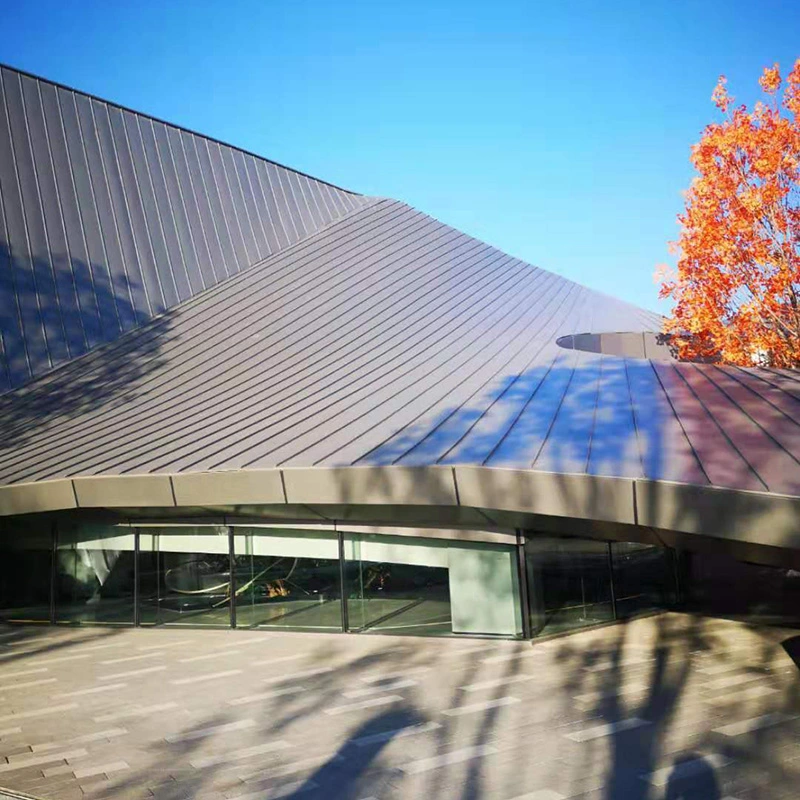

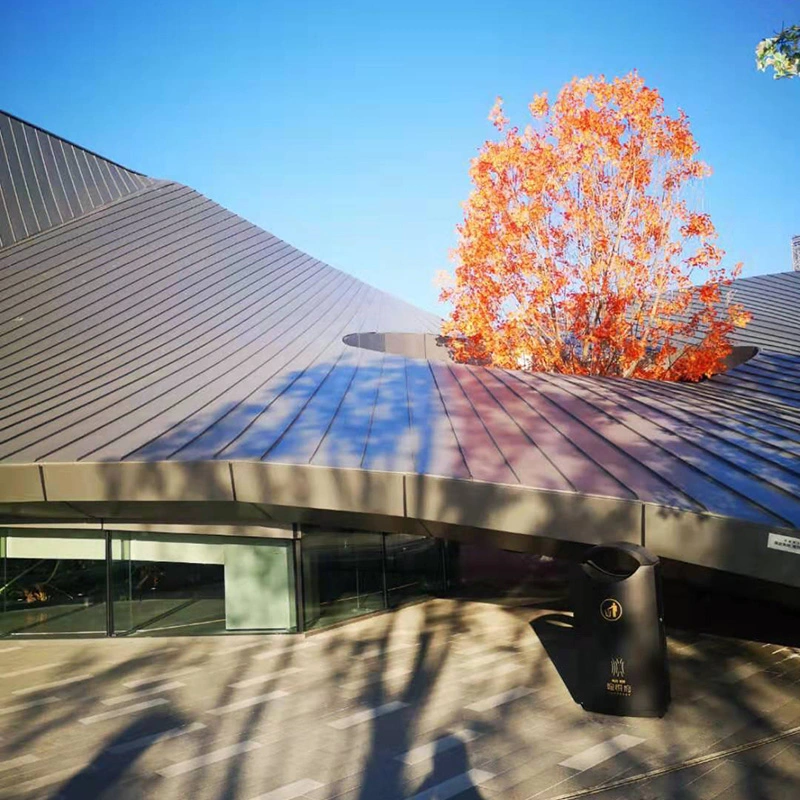

Alu-Mg-Mn aleazio xaflak AA3004 aluminiozko zerrendaz erroilduz osatuta daude, jostura zutikako teilatu eta horma sistemetan erabiltzeko. Aleazioak manganesoa eta magnesioa ditu indarra eta korrosioarekiko erresistentzia hobetzeko, eta eraikin publiko handietarako egokia da, non tarte luzeak eta mantentze txikia behar diren. SENBOk aleazio-kalitateari, trakzio-propietateei eta estalduraren lodierari buruzko egiaztapena egiten du eratu aurretik. Ekoizpen-taldeak saihetsaren geometria eta panelaren zabalera ere egiaztatzen ditu aldizka, profilak zehaztutako tolerantzian mantentzeko.

Aleazio-konposizioa eta estaldura

AA3004k gutxi gorabehera %1,0 eta %1,5 manganesoa, %0,8 eta %1,3 magnesioa eta silizio, kobre eta zink kopuru txikiak ditu. Formulazio honek konformagarritasuna eta egiturazko erresistentzia orekatzen ditu. Alu-Mg-Mn Alloy Sheet gainazala erroildura konformatu aurretik estaltzen da PVDF fluorokarbono sistema baten bidez, %70eko gutxieneko erretxin edukiarekin. Estaldura-prozesua lerro jarraitu batean egiten da eta garbiketa, kromatuaren tratamendua, inprimaketa eta estaldura barne hartzen ditu. Amaitutako estaldurak kolore koherentea eta epe luzerako eguraldiarekiko erresistentzia eskaintzen du.

Datu teknikoak

Egindako proiektuen errendimenduaren frogak

Pisua aurreztea eta onura estrukturalak

Aluminioaren dentsitatea 2,73 g/cm³ da, eta altzairua, berriz, 7,85 g/cm³. Panel-eremu bererako, aluminiozko teilatuak altzairuzko teilatuaren heren bat baino gehiago pisatzen du. Pisuaren murrizketa honek purlin, zutabe eta zimenduen karga murrizten du. AA3004-ren trakzio-erresistentzia H36 tenplean 240 eta 285 MPa-ra iristen da, hau da, zutik dauden josturako profiletarako eta haizearen igoerari eta mugimendu termikoei aurre egin behar dieten panel luzeetarako. Hainbat aireportu- eta estadio-proiektuk material hori erabili dute bereziki egitura-altzairu-tonaia murrizteko.

Epe luzeko korrosioaren portaera

Aluminioak oxido geruza fin eta trinkoa eratzen du airearen eraginpean. Geruza honek oinarrizko metalaren oxidazio gehiago eragozten du. Neurketa independenteek urteko 0,5 mikrometroko lodiera-galera adierazten dute baldintza atmosferiko normaletan. 0,7 mm-ko panel batek 0,65 mm inguru mantenduko luke oraindik 100 urteko esposizioaren ondoren. PVDF estaldurak industria kutsatzaileen eta gatz-esparruaren aurkako hesi gehigarri bat gehitzen du. Bi mekanismo hauek 50 urte baino gehiagoko zehaztutako diseinu-bizitza onartzen dute.

Mugimendu termikoa eta zutik jostura diseinua

Metalezko teilatuak hedatu eta uzkurtu egiten dira tenperatura aldaketekin. Zutik jostura sistemak T-clip irristagarriak erabiltzen ditu, panel bakoitza maldan zehar mugitzeko aukera ematen duten bitartean purlinetan finkatuta geratzen den bitartean. Honek lotzea edo finkatzeko nekea saihesten du. Panel bakarrak 120 metrorainoko luzeretan ekoitzi daitezke amaierako itzulirik gabe, eta horrek ihes-puntuak kentzen ditu eta estankotasuna hobetzen du. Xiamen Xiang'an aireportuan panel indibidualak 101 metrora iritsi ziren. Altuera handiko erroiluak konformatzeko makinek lurretik 48 metrora ekoizten zituzten panelak in situ, eta horrek instalazioaren eraginkortasuna %35 baino gehiago handitu zuen.

Haizearen igoera egiaztatzea

Xiamen Xiang'an aireportuko teilatuaren sistema haizearen altxatze probak egin zituzten laborategi batean. Proba programak tifoi baldintza larriak simulatu zituen presio estatiko eta dinamikoko karga erabiliz. Lau baliozkotze errondak baieztatu dute sistemak 17. kategoriako super tifoi baten baliokideak diren haize-indarrak jasan ditzakeela. Probak metalezko teilatu-panelak, purlins, erretenak eta lokailuak estali zituzten, ez panela bakarrik.

Suteen eta Tximistaren Babesa

Sistemak A1 klaseko suaren kalifikazioa lortzen du. Gainazal metalikoak txinpartak eta garrak jasan ditzake sua hedatzen lagundu gabe. Tximista babesteko, 0,7 mm-ko edo gehiagoko lodiera duten panelek aire-terminal gisa balio dezakete GB 50057 arauaren arabera. Horrek teilatuan sartzeak beharko luketen tximista-barrak bereizi behar izatea ezabatzen du. Jostura zutikako profilak berak bide eroale jarraitua eskaintzen du behar bezala konektatuta dagoenean.

Produktuaren Ezaugarriak

• Egiturazko pisu baxua:2,73 g/cm³-ko dentsitatearekin, panelek estaldura bereko altzairuzko estaldurarekin alderatuta, purlin, zutabe eta zimenduen karga hila murrizten dute.
• Zerbitzu luzeko itxaropena:Aluminio oxidozko geruza naturalak eta PVDF estaldurak elkarrekin 50 urtetik gorako diseinuaren bizitza onartzen dute, normalean 15 eta 20 urteko estalduraren bermearekin.
• Josturaren osotasuna zigilatzailerik gabe:Zutikako juntadura mekanikoki blokeatuta dago, beraz, iragazgaitza ez da zahartu, pitzatu edo ordeztu behar duen zigilatzailearen araberakoa.
• Mugimendu termikoko ostatua:T-clip irristagarriei esker, panelak teilatuaren maldan zehar zabaltzen eta uzkurtzen dira, ibilbide luzeetan estresa pilatzea saihestuz.
• Formatzeko gaitasun zabala:Aleazioa panel zuzenetan, kurbatuetan, konikoetan eta abaniko forman molda daiteke, kupula, ganga eta forma libreko gainazaletarako egokia da.
• Suaren eta tximistaren bateragarritasuna:Materiala ez da erregarria, eta 0,7 mm-ko edo lodiera handiagoa duten panelek tximista-aire-terminal gisa jardun dezakete, teilatuaren sartze gehigarriak saihestuz.

Aplikazio tipikoak

• Aireportu-terminaletarako eta abiadura handiko tren-geltokietarako estaldura eta estaldura luzeak eta mantentze baxuak lehentasunak direnean.
• Eraikin publiko handiak, estadioak, erakusketa zentroak eta antzokiak barne, estalki arinak eta iraunkorrak dituztenak.
• Korrosioaren erresistentzia funtsezko baldintza den kostaldeko edo industria guneetako eraikinak.
• Lehendik dagoen egiturak altzairuzko panel astunak jasan ezin dituen eraberritze eta estalki gaineko proiektuak.
• Teilatu forma konplexuak panel kurbatuak edo konikoak behar dituztenak, hala nola, kupulak, gangak eta forma askeko gainazalak.

Diseinua eta Instalazioari buruzko gogoetak

• Aukeratu panelaren profila eta lodiera tartearen, haizearen kargaren eta teilatuaren maldaren arabera. Gutxieneko % 5eko malda ohikoa da zutik dauden jostura-sistemetarako, baina malda baxuak onar daitezke zigilazio gehigarriarekin.
• Zehaztu T-clip tartea kalkulatutako haizearen igoera-kargaren arabera. Tarte estuagoa behar da teilatuaren ertzetan eta ertzetan.
• Berretsi fabrikatzailearekin panel kurbatuen gutxieneko bihurgune-erradioa fabrikatu aurretik.
• Erabili material bateragarriekin egindako finkagailuak eta klipak korrosio galbanikoa saihesteko. Altzairu herdoilgaitza edo aluminiozko klipak hobesten dira.
• Gorde panelak estalpean eta mantendu lehorra. Kanpoan biltegiratzea beharrezkoa bada, altxatu pila eta erabili estalki transpiragarri bat kondentsazioa saihesteko.
• Instalazioan zehar, egiaztatu panelaren lerrokadura eta klipak josi aurretik. Erabili jostura-makinaren ezarpen egokiak profil zehatz baterako.

Proiektu-taldeen ohiko galderak

Nola alderatzen da AA3004 estalkietarako AA3003arekin?

AA3004 AA3003 baino manganeso eta magnesio eduki handiagoa du, indar eta korrosioarekiko erresistentzia hobea emanez. Jostura zutikako teilatuetarako, AA3004 sarritan hobesten da, haize-karga handiagoak eta tarte luzeagoak kudeatu ditzakeelako lodierarik gehitu gabe.

Al-Mg-Mn panelak hormetan zein teilatuetan erabil daitezke?

Bai, material bera eta zutikako jostura profila aplika daitezke hormetako estalduretan. Profilaren dimentsioak eta kliparen diseinua desberdinak izan daitezke, eta hormetarako haize-kargaren baldintzak bereiz egiaztatu behar dira.

Zein da teilatuaren gutxieneko malda zutik dagoen Al-Mg-Mn teilatu baterako?

% 5eko malda ohikoa da xehetasun estandarrentzat. 1,5 gradu inguruko malda txikiagoak posible izan daitezke panel jarraituekin eta zigilazio zainduarekin, baina proiektuaren ingeniariak diseinua egiaztatu beharko luke klima eta euri-intentsitate espezifikorako.

Metalezko panelaren azpian lurrun-hesi bat behar al da beti?

Lurruna kontrolatzeko geruza normalean isolamenduaren alde epelean sartzen da teilatuaren barruan kondentsazioa saihesteko. Geruza zehatzak eraikinaren erabileraren eta klimaren araberakoak dira. Teilatu-sistemaren diseinatzaileak muntaia osoa zehaztu behar du.

Kalitate Kontrola eta Dokumentazioa

Materialaren ziurtagiriek aleazio-maila, tenplea, propietate mekanikoak eta estaldura mota baieztatu behar dituzte. Dimentsio-egiaztapenak produkzioan estalki-panelen zabalera, saihetsaren altuera eta luzera. Proiektu handietarako, laginak estalduraren lodiera eta atxikimendua probatu daitezke. Instalazioa hasi baino lehen, panelen kopurua, profila eta gainazalaren egoera egiaztatu behar ditu tokian bertan jasotzeak.

Hautaketa-faktoreak

• Ebaluatu guneko korrosio-kategoria PVDF estaldura estandarra nahikoa den edo babes gehigarria behar den erabakitzeko.
• Teilatu forma kurbatu edo konplexuetarako, inplikatu panel-hornitzaileari hasieran moldagarritasuna eta instalazioaren sekuentziazioa berrikusteko.
• Egiaztatu diseinuko haize-karga eta berretsi klip-tarteak eta finkagailuen aukeraketak kalkulatutako kargak betetzen dituela.
• Mantentzeko sarbide-plana berrikusi. Estalitako gainazalak mantenu gutxi behar duen arren, koskak eta sartzeek aldizkako ikuskapena behar dute.
• Kontuan hartu teilatuaren mugimendu termikoen tartea eta baieztatu zutik jostura sistemak espero diren hedapen eta uzkurdurari egokitu diezazkiokeela.
