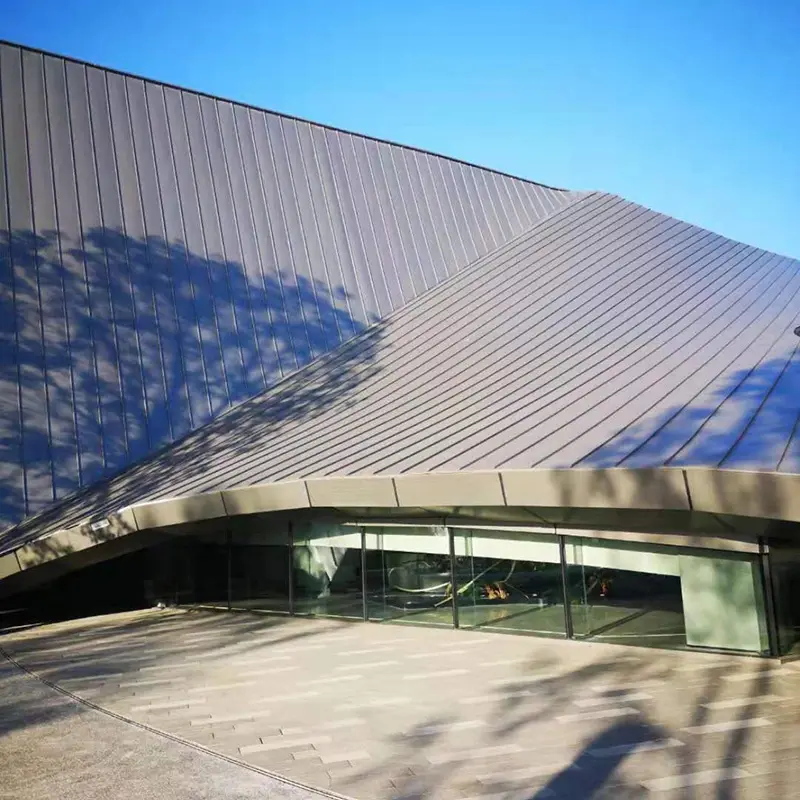

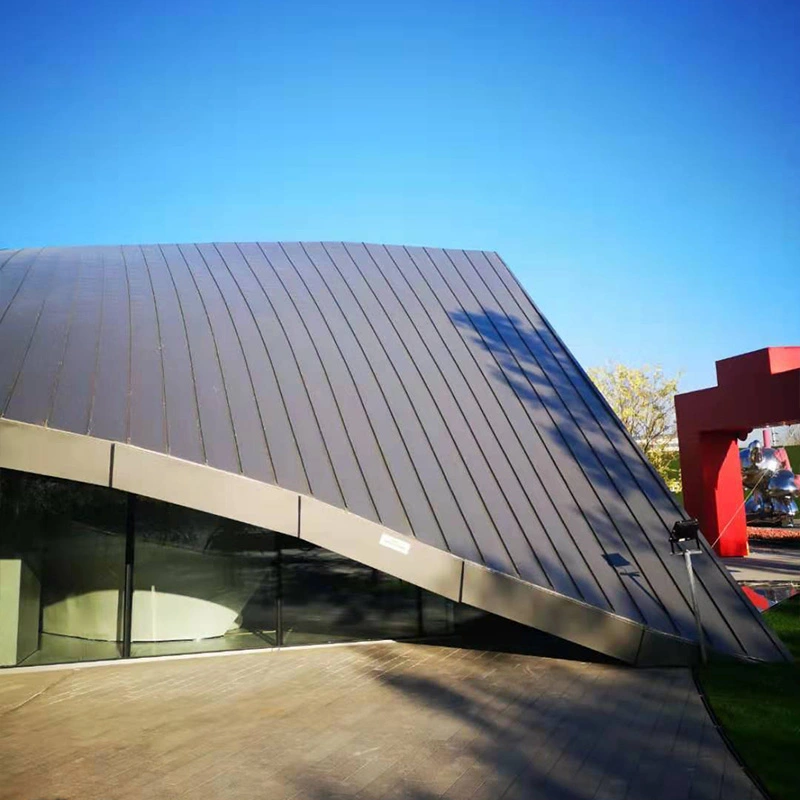

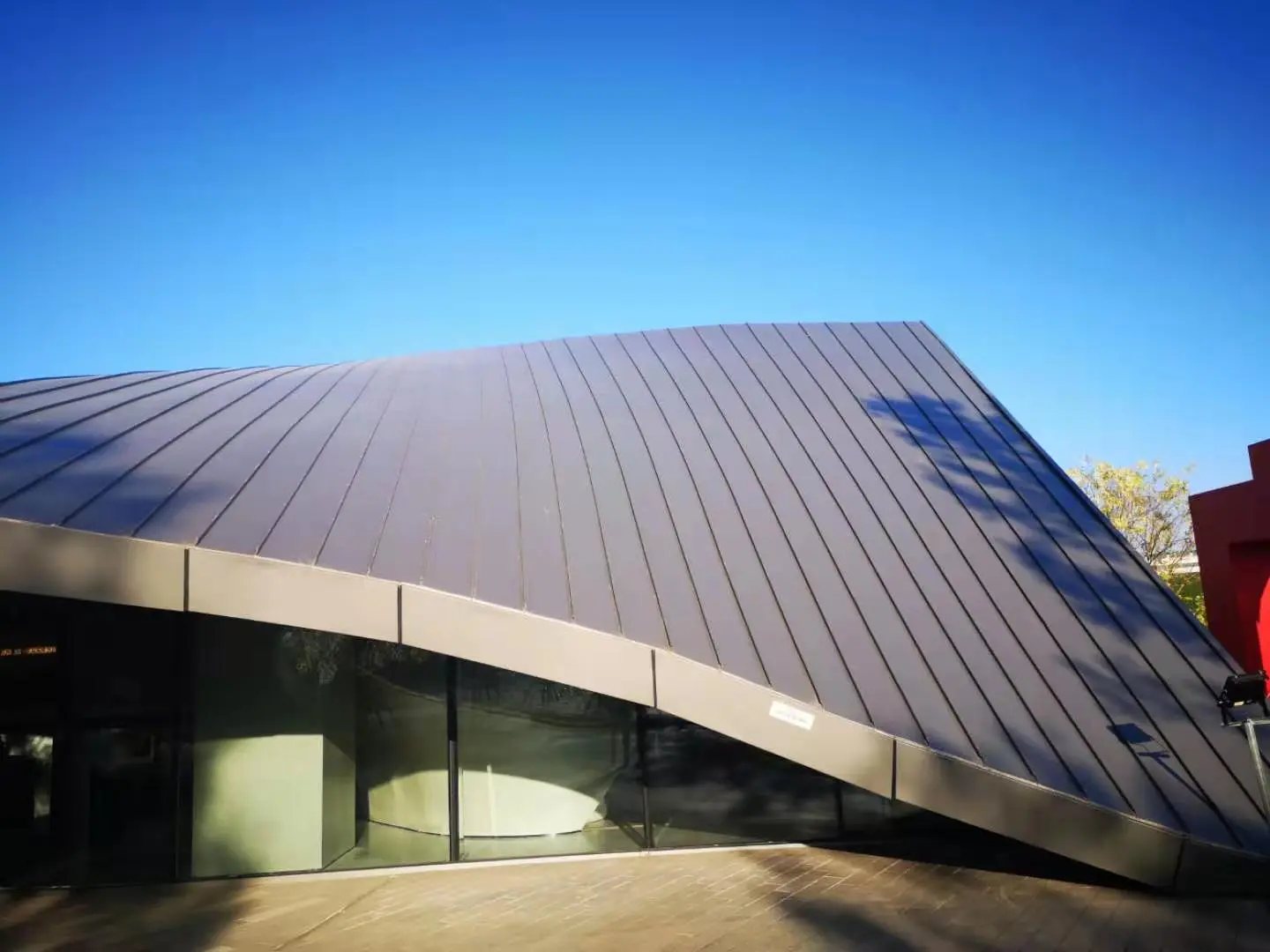

Teilatu metalikoen panel apaingarriak

Metalezko estalkietako dekorazio-panelek metalezko teilatu-sistema baten kanpoko ikusmen-geruza osatzen dute, iragazgaizte-geruzatik bereizita instalatuta. Iragazgaitza azpian dagoen teilatu-panel estrukturalak kudeatzen du, eta dekorazio-panelak, berriz, forma arkitektonikoa adierazten du eta bigarren mailako abantailak eskaintzen ditu, hala nola itzala, hobekuntza akustikoa eta iragazgaizte-mintzaren babesa. SENBOk panel hauek materialaren ziurtagiriak eta dimentsioko ikuskapen-erregistroak hornitzen ditu, eta proiektuko taldeak laguntza teknikoa eskaintzen du panelen diseinurako eta instalazioaren sekuentziaziorako.

Material aukerak

Panel apaingarriaren materiala hautatzea beharrezko formaren, pisuaren eta eguraldiaren erresistentziaren araberakoa da. Aukera hauek erabili ohi dira:

• Aluminio aleazio bakarreko panelak:Normalean 2,0 mm eta 3,0 mm arteko lodiera PVDF akabera batekin. Kolore sorta zabala, forma konplexuetarako moldagarritasun ona eta pisu txikia eskaintzen dute.
• Al-Mg-Mn aleaziozko xafla profilatuak:AA3004 edo AA3003 kalifikazioak, 240 MPa eta 285 MPa arteko trakzio-erresistentzia eta 2,73 g/cm³-ko dentsitatea, altzairuaren heren bat inguru. 50 urte baino gehiagoko zerbitzurako diseinatua eta teilatu kurbatuetarako egokia.
• Aluminiozko abaraska panel konposatuak:0,8 mm eta 1,0 mm bitarteko aluminiozko aurpegiko xaflak aluminiozko abaraska-nukleo bati lotuta. Nukleoaren zelularen alboko luzera 9,53 mm baino gehiagokoa da eta hormaren lodiera gutxienez 0,07 mm. Panel hauek pisu bereko xafla solidoak baino lautasun eta zurruntasun hobea ematen dute.
• Kolorez estalitako altzairuzko panelak:Erabili errendimendu handiko Al-Zn estaldura PVDF goiko estaldura batekin. Altzairuzko substratua hobesten den eraikin publiko handietako estalki apaingarrietarako egokia.

Gainazalaren tratamendua

Aluminiozko panel arkitektonikoetarako, PVDF fluorokarbono estaldura bat gomendatzen da. Erretxinaren edukiak % 70ekoa izan behar du gutxienez, eta estalduraren lodierak YS/T 429.2 bete behar du. PVDF-k argi ultramorearekiko erresistentzia handia eskaintzen du eta kolorearen egonkortasuna mantentzen du 20 urte baino gehiagoz lausotze edo klarion minimoarekin.

Sistemaren eraikuntza

Dekorazio-geruza normalean iragazgaitzaren gainean instalatzen da geruza biko teilatua sortzeko. New China International Exhibition Center II. Fasearen sarrerako aretoko teilatuan, behetik goialdera egindako muntaia hau izan zen: 0,8 mm-ko Al-Zn-ko xafla profilatua, geruza iragazgaitz gisa jostura zutikak dituena, iragazgaitza den mintz bat, isolamendu termikoa, dekorazio-marko-sistema bat eta dekorazio-panelaren azalera. Bereizketa honek iragazgaitza geruza estetikotik independente mantentzen du.

Zehaztapenen Laburpena

Proiektuaren Aplikazioaren Datuak

Aireportuko Terminal Teilatua

Nazioarteko aireportu garrantzitsu baten 5. terminalaren hedapenak 267.000 m² metalezko estalki erabili zituen terminal nagusian, aretoetan eta ontziratzeko zubietan zehar. Panel apaingarriak 0,8 mm-ko lodierako erresistentzia handiko profil altzairuzko xaflak ziren, eduki handiko Al-Zn estaldurarekin, altzairu galbanizatu estandarraren korrosioarekiko erresistentzia lau edo sei aldiz handiagoa ematen zuena. PVDF gainazala egonkor mantendu da -40 °C eta 150 °C artean, epe luzerako UV babesa eskainiz. Proiektuak Metal Itxitura Sistemen Ingeniaritzarako Urrezko Saria jaso zuen 2024ko Arkitektura Iragazgaitzaren Industriaren Zientzia eta Teknologia Sarietan.

Erakusketa Zentroa Aluminiozko Sistema Apaingarria

Pekineko New China International Exhibition Centre-ren II. faseak 280.000 m² inguru metalezko estalki ditu. Erregistro-aretoko estalkiak 3 mm-ko lodierako aluminiozko panelak erabili zituen PVDF estalduradun geruza apaingarri gisa, aluminiozko aleazioko hodi karratuen markoaz eustuta. Dekorazio-geruzaren azpian, teilatuak 0,8 mm-ko Al-Zn profilatutako altzairuzko geruza iragazgaitza zituen jostura zutikekin, 140 mm guztira 160 kg/m³-ko dentsitateko harkaitz artilezko bi isolamendu-geruza, TPO mintz bat eta zulatuzko altzairuzko zulatuzko geruza xurgatzaile bat. Panel apaingarriak iragazgaitzetik independenteki instalatu ziren, nahi den ikusizko efektua lortuz, estankotasuna kaltetu gabe.

Geometria Konplexuko Teilatua Erakusketa Zentro batean

Xuzhou Huaihai Nazioarteko Erakusketa Zentroak dekorazio-panel sistema bat erabili zuen maila mailakatuekin eta gurutzatutako mailarekin. Goiko erlaitzak 3 mm-ko lodierako aluminiozko xafla erabili zuen, eta beheko erlaitzak 4 mm-ko lodierako aluminiozko panel konposatuak. Proiektu-taldeak Rhino eta Grasshopper erabili zituen modelizazio parametrikorako kurbadura aztertzeko eta lau erpin ez-koplanarrak dituzten panelak forma lauetan optimizatzeko. Dekorazio-teilatua instalazio modular batekin muntatu zen, eta eraikinaren inguratzaile osoak ingeniaritza-balioztapena gainditu zuen iraunkortasuna, iragazgaiztasuna, errendimendu termikoa eta egitura-osotasunerako.

Makurdura bikoitzeko Honeycomb Panel Teilatua

Zhongguancun Foroko gune iraunkorreko gune nagusiak kurbatu bikoitzeko aluminiozko abaraska panelen sistema irregularra erabili zuen 6.000 m²-ko teilatuaren azalerarako. 1.000 panelen zehaztapen berezi baino gehiago geruzatutako konfigurazioetan antolatu ziren. Euskarri-egiturak haize-formako marko erradiatzailea erabiltzen zuen norabide anitzeko euskarri erregulagarriekin, ±15° planoan biraketa eta 75° eta 105° arteko angelu-doikuntza ahalbidetzen dutenak. Fabrikan bizpahiru abaraska panel muntatu ziren marko-unitate bakarrean, eta, ondoren, gunean instalatu ziren modulu oso gisa. Aurrefabrikatutako ikuspegi honek eraikuntza-egutegia ia heren batean murriztu zuen metodo tradizionalekin alderatuta.

Diseinu Ezaugarriak

• Formaren malgutasuna:Panelak lauak, kurbatuak, konikoak edo bikoitzak izan daitezke. Modelatze parametrikoak geometria konplexua panel eraikigarri bihurtzen laguntzen du.
• Epe luzerako kolorearen egonkortasuna:PVDF estaldurek UV desagertzeari eta klarionari aurre egiten diote, itxura mantenduz 20 urte baino gehiagoz.
• Pisu arina:Aluminiozko eta abaraska panelek egitura-karga murrizten dute altzairu solidoarekin edo hormigoizko estaldurarekin alderatuta.
• Iragazgaitza independentea:Dekorazio-geruza ez da iragazgaitzean sartzen, eta horrek isurketa-arriskua murrizten du lokailu puntuetan.
• Instalazio eraginkorra:Abaraska panelen muntaketa bateratuek tokiko lana murrizten dute eta gainazal konplexuetan lerrokatzea hobetzen dute.

Aplikazio tipikoak

• Aireportu-terminaletarako eta abiadura handiko tren geltokietarako teilatu-geruza apaingarriak.
• Zabalgune handiko eraikin publikoak, hala nola erakusketa zentroak, estadioak eta antzokiak.
• Teilatu forma bereziak edo irregularrak dituzten eraikin adierazgarriak.
• Konplexu komertzialak, goi mailako hotelak eta teilatuaren itxura bereizgarria behar duten txaletak.

Instalazio-oharrak

• Egiaztatu euskarriaren lerrokadura panel apaingarriak jarri aurretik.
• Erabili altxatze-ekipoak eslinga bigunekin, amaitutako gainazala ez harrapatzeko.
• Jarraitu fabrikatzailearen sekuentzia engantxatzeko edo sistema unitarioetarako engaiamendu zuzena ziurtatzeko.
• Panel kurbatuetarako, egiaztatu panelaren orientazioa eta euskarriaren doikuntza behin betiko finkatu aurretik.
• Zigilatu junturak eta ertzak xehetasun arkitektonikoen arabera, batez ere panelek koska edo sartzeekin bat egiten duten lekuetan.

Ohiko galderak

Zein da panel apaingarriaren eta iragazgaitzaren geruzaren arteko aldea?

Iragazgaitza geruza metalezko xafla edo mintza etengabea da, ura sartzea eragozten duena. Dekorazio-panela haren gainean dago eta ez du iragazgaitza izan behar. Bereizketa honek dekorazio-geruza zulatu, kurbatu edo panelizatu egin daiteke, teilatuaren eguraldiaren erresistentziari eragin gabe.

Zein panel mota da onena teilatu kurbatu baterako?

Al-Mg-Mn aleaziozko profildun xaflak erroildura forma kurbatuetan eratu daitezke eta sarritan erabiltzen dira kurbatura bakarreko teilatu leunetarako. Kurba bikoitzeko edo forma libreko gainazaletarako, aluminiozko abaraska panelak egokiagoak dira, forma konplexu eta ez-planoetan fabrikatu daitezkeelako, lautasuna mantenduz.

Nola mantentzen da kolorearen koherentzia teilatu handi batean?

Gainazal bererako panel guztiak bobina sorta beretik etorri behar dira ahal denean. Lote bat baino gehiago saihestezinak badira, kolore-aldea ΔE balio zehatz batera kontrolatu behar da. Pintura-sistema bereko PVDF estaldurek kolore eta distira koherenteak izan ohi dituzte.

Erabili al daitezke panel apaingarriak berritze proiektuetan?

Bai, lehendik dagoen teilatuaren gainean metalezko panel apaingarriak gehi daitezke itxura aldatzeko edo errendimendu termikoa hobetzeko, baldin eta dagoen egiturak pisu gehigarriari eusten dion. Egiturazko ebaluazioa egin behar da aurrera egin aurretik.

Kalitate Kontrola eta Dokumentazioa

Hornitzaileek aluminiozko aleazio edo altzairuzko substraturako materialaren ziurtagiriak, estalduraren lodieraren txostenak eta dimentsioko ikuskapeneko erregistroak eman beharko dituzte. Geometria konplexuetarako, fabrikazio-planoak eta panelen ordutegiak berrikusi behar dira ekoizpena baino lehen. Lekuan bertan jasotzen diren egiaztapenek panelen dimentsioak, gainazaleko akabera eta garraio-kalterik ez izatea baieztatu behar dute.

Hautaketa gogoetak

• Berretsi diseinu-fasearen hasieran fabrikatzailearekin geometria arkitektonikoa eta panelen tamaina-mugak.
• Hautatu estaldura mota eraikinaren UV esposizioaren eta nahi den zerbitzu-bizitzaren arabera.
• Kostaldeko edo industria guneetarako, egiaztatu estaldura metalikoa eta pintura sistema korrosio-kategoriarako egokiak direla.
• Planifikatu euskarriaren markoa eta euskarrien doikuntza-eremua panelen tolerantziari eta mugimendu termikoari egokitzeko.
• Dekorazio-azalera ikuskatzeko eta garbitzeko mantentze-sarbide-bidea kontuan hartu.
