Aluminio-Magnesio-Manganeso Metalezko Panelak

Aluminio-Magnesio-Manganeso Metalezko Panelak estalki arkitektonikoak eta hormak estaltzeko, AA3004 serieko aluminio-magnesio-manganeso aleazioz osatutako erroilua. Aleazioak gutxi gorabehera % 1,0 eta % 1,5 arteko manganesoa, % 0,8 eta % 1,3 arteko magnesioa, silizio eta kobre kopuru txikiak ditu eta oreka aluminioa. Konposizio honek pisu baxuko, erresistentzia egokia eta korrosioarekiko erresistentzia konbinazio erabilgarria ematen du, eta jostura eta erroiluen konformazio ekipamendu estandarrekin bateragarria da. SENBOk panel hauei aleazio-kalitateari, xaflaren lodierari eta estalduraren kalitateari buruzko egiaztapenak ematen dizkie, eta konformazio-lerroek profilaren zehaztasuna kontrolatzen dute.

Panelak oso zehaztuta daude eraikin publiko handietarako, hala nola aireportu-terminalak, abiadura handiko tren geltokiak, kirol-estadioak eta erakusketa-zentroak. Gainazalak aurre-estaldura jasotzen du, normalean PVDF fluorokarbono erretxina % 70etik gorakoa, kolorearen koherentzia eta eguraldiarekiko erresistentzia ematen duena. Estalki-sistema zutik dagoen josturako profil batean oinarritzen da, T-klip irristagarriekin. Klipek panelak modu seguruan eusten dituzte mugimendu termikoa ahalbidetzen duten bitartean, eta josturaren blokeoak junta estanko bat sortzen du zigilatzailean fidatu gabe.

Zehaztapen Teknikoak

Errendimendu-datuak eta ingeniaritza-balioztapena

1. Pisua eta egitura-eraginkortasuna

Aluminioak 2,73 g/cm³-ko dentsitatea du, altzairuaren heren bat gutxi gorabehera. Hemen erabiltzen den AA3004 aleazioak 240 MPa eta 285 MPa arteko trakzio-erresistentzia eta gutxienez 190 MPa-ko ukipen-erresistentzia erakusten du. Balio horiei esker, teilatu-sistema pareko altzairuzko estalki bat baino arinagoa izatea ahalbidetzen dute, eta horrek euskarri-egituraren karga murrizten du. Luzeko eraikinetan eta eraberritze lanetan pisua aurreztea %30 ingurura irits daiteke.

2. Korrosioarekiko Erresistentzia eta Zerbitzu-bizitza

Airearen eraginpean dagoenean, panelaren gainazalak korrosio gehiago moteltzen duen aluminio oxidozko geruza trinko bat eratzen du. Aleazioak berak azido eta alkali askoren erasoari aurre egiten dio, eta PVDF estaldurak beste babes-hesi bat gehitzen du. Propietate hauek diseinuaren bizitza onartzen dute oinarrizko metalaren 50 urtetik gorakoa. Estaldura sistemak normalean 15 eta 20 urteko bermea izaten du.

3. Zutik jostura sistema eta estankotasuna

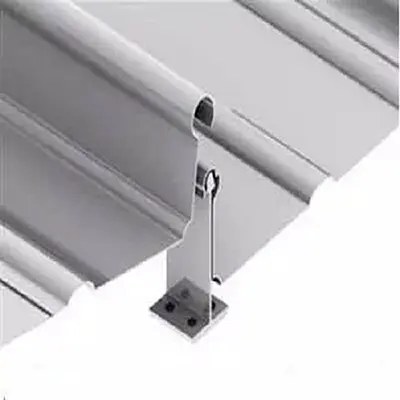

Jostura zutikako profilak teilatuaren maldan zehar irristatzen diren T-klipak erabiltzen ditu mugimendu termikoa egokitzeko. Panelak aurrefabrikatuak eta in situ muntatzen dira, eta horrek eraikuntza-denbora % 30 baino gehiago murrizten du eta instalazioaren tolerantzia 3 mm-ko barruan mantentzen du. Xi'an-Yan'an trenbideko Fuping Hego Geltokian, 4.000 m²-ko teilatuak sartzerik gabeko blokeo mekaniko-sistema erabiltzen zuen. Emaitza gainazal estankoa izan zen, haizearen igoeraren erresistentzia ona eta forma konplexuak jarraitzeko gaitasuna zuena. Gaoling Station-ek, 4.585 m²-ko teilatuaren azalerarekin, jostura zutikako panela, iragazgaizte-geruza, isolamendua, lurrun-hesia, geruza akustikoa eta Al-Zn estalitako profil-oinarrizko xafla biltzen zituen eraikuntza konposatu bat erabili zuen.

4. Suaren eta Tximistaren Portaera

Estalki-sistemak A1 klaseko suaren kalifikazioa lortzen du. 660 °C-ko urtze-puntua izanik, aluminioak sutan erretzeko joera du, suak gainazalean zehar hedatu beharrean, eta horrek sua itzaltzen lagun dezake. Tximista babesteko, gutxienez 0,7 mm-ko lodiera duten panelek zuzenean funtziona dezakete aire amaierako gailu gisa GB 50057 arauaren arabera. Horrek tximista-eroaleentzako teilatuaren sartze bereizi beharra kentzen du.

5. Formagarritasuna eta Diseinuaren Malgutasuna

Aleazioa zuzen, ganbil kurbatu, ahur kurbatu eta abaniko formako paneletan era daiteke. Honek malda bakarreko, malda bikoitzeko, kurbatu bakarreko eta kurbatu biko teilatu geometriak onartzen ditu. Materialaren harikortasunak ere laguntzen du tokiko jostura-eragiketetan.

Produktuaren Ezaugarriak

• Pisu baxua:Altzairuaren dentsitatearen heren batean, panelek karga hila murrizten dute eta manipulazioa errazten dute.
• Zerbitzu-bizitza luzea:Aleazio eta estaldura konbinazioa baldintza normaletan 50 urte baino gehiagoko zerbitzurako diseinatuta dago.
• Egituraren estankotasuna:Jostura zutikako juntadura ez da zigilatzailearen araberakoa, eta horrek mantentze-lanak eta ihes-arriskua murrizten ditu.
• Mugimendu termikoko ostatua:T-clip irristagarriek panelak estutu gabe zabaltzea eta uzkurtzea ahalbidetzen dute.
• Osatzeko malgutasuna:Teilatu arkitektonikoetarako panel kurbatuak eta konikoak egin daitezke.
• Birziklagarritasuna:Aluminioa guztiz birziklagarria da bizitzaren amaieran.

Aplikazio tipikoak

• Aireportu-terminaletarako eta abiadura handiko tren geltokien estalki eta horma-sistemak.
• Estadio, erakusketa zentro eta antzokietarako zabalgune handiko teilatuak.
• Korrosioarekiko erresistentzia kritikoa den itsas edo industria inguruneetako eraikinak.
• Lehendik dauden eraikinen gain estalkia eta birgaitzea.

Instalazio eta Manipulazio Oharrak

• Gorde panelak estalpean eta mantendu lehorra. Kanpoko biltegiratzea beharrezkoa bada, altxatu pila eta erabili estalki transpiragarria.
• Erabili eslinga leunak eta barra zabaltzaileak altxatzeko, gainazala hondatu edo urratu ez dadin.
• Moztu panelak aluminiorako egokiak diren tresnekin. Garbitu ebaki ertzak eta kendu txirbilak instalatu aurretik.
• Jarraitu proiektuaren marrazkietan agertzen den T-clip tarteari. Klipak purlinetan finkatu behar dira zehaztutako lokarriekin.
• Jositu panelak lerrokatzea eta klipak lotura egiaztatu ondoren soilik. Erabili jostura-makina egokia panel-profilerako.
• Saihestu altzairu biluziarekin edo kobrearekin kontaktua hezetasunaren aurrean, korrosio galbanikoa saihesteko.

Kalitate Kontrola eta Dokumentazioa

Materialaren ziurtagiriek aleazio kalifikazioa, propietate mekanikoak eta estaldura mota baieztatu behar dituzte. Dimentsio-egiaztapenak produkzioan estalki-panelen zabalera, saihetsaren altuera eta luzera. Proiektu handietarako, laginak estalduraren lodiera eta atxikimendua probatu daitezke. Lekuan bertan jasotzeak panelen kopurua, profila eta gainazalaren egoera egiaztatu beharko luke instalatu aurretik.

Hautaketa gogoetak

• Berretsi teilatuaren malda eta drainatze diseinua panelaren profila eta jostura mota hautatu aurretik.
• Ebaluatu gunearen korrosio-kategoria PVDF estaldura estandarra edo zehaztapen astunagoa behar den erabakitzeko.
• Teilatu forma kurbatu edo konplexuetarako, inplikatu panel hornitzaileari goiz moldatzeko eta instalazio-sekuentzia berrikusteko.
• Egiaztatu haizea altxatzeko diseinua eta baieztatu T-clip tarteak eta lokailuek kalkulatutako kargak betetzen dituztela.
• Mantentzeko sarbide-plana berrikusi. Jostura zutikako sistemak mantentze-lan gutxi behar duen arren, gomendagarria da aldian-aldian flingen eta sartzeen azterketa egitea.

Maiz egiten diren galderak

Zein da AA3004 eta estalkietarako erabiltzen diren beste aluminiozko aleazioen arteko desberdintasun nagusia?

AA3004-k 3003 bezalako aleazio komertzialek baino manganeso eta magnesio handiagoak ditu. Honek indar eta korrosioarekiko erresistentzia hobea ematen du, jostura zutik dauden profilak egiteko nahikoa moldagarria izaten jarraitzen du. Oso erabilia da estalkietarako oreka hori dela eta.

Al-Mg-Mn panelak hormetan zein teilatuetan erabil daitezke?

Bai, material bera eta zutikako jostura sistema aplika daitezke hormetako estalduretan. Profilaren dimentsioak desberdinak izan daitezke, eta hormetarako haize-karga-eskakizunak bereizita egiaztatu behar dira.

Nola sortzen dira panel kurbatuak?

Panel kurbatuak biribilketa konformatuz edo prentsa balaztatuz eratzen dira behar den erradioraino. Tapered panelak xafla zabalera aldakorrean moztuz egiten dira osatu aurretik. Konformazio-mugak panelaren profilaren eta materialaren tenplearen araberakoak dira, beraz, hornitzaileak diseinuaren hasieran bideragarritasuna baieztatu beharko luke.

Al-Mg-Mn teilatuaren azpian lurrun-hesi bat behar al da beti?

Lurruna kontrolatzeko geruza bat sartzen da normalean teilatuaren eraikuntzan, aire hezea isolamendura iristeko eta kondentsazioa eragin ez dezan. Geruza espezifikoak eraikinaren erabileraren eta klimaren araberakoak dira. Teilatu-sistemaren diseinatzaileak egitura egokia zehaztu behar du.
