Profil itxiko altzairuzko estalkiak

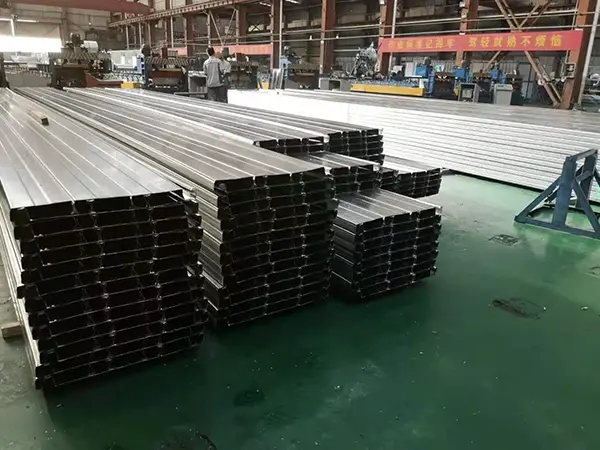

Profil itxiko altzairuzko estalkiak (mota itxiko altzairuzko xafla gisa ere ezagutzen dena) giro-tenperaturan eratutako eraikuntza-panel korrugatu bat da, beroan galbanizatutako altzairuzko bobinetatik arrabol anitzeko arrabol hotzeko konformazio-lerro jarraitua erabiliz. Profil irekiko estalkien bereizketa funtsezkoa da saihets-zuloaren behealdea guztiz itxita dagoela, ziri-formako edo trapezoidal hutsune itxi bat sortuz.

SENBO Eraikuntza Materialakprofil itxiko altzairuzko estalkiak hornitzen ditu, zoru konposatuen sistema sortaren barruan. Panel hauek oso erabiliak dira altzairuzko egitura-eraikinetan, non suaren erresistentzia, soffio laua eta eraikuntza eraginkorra funtsezko baldintzak diren.

Egitura Ezaugarriak

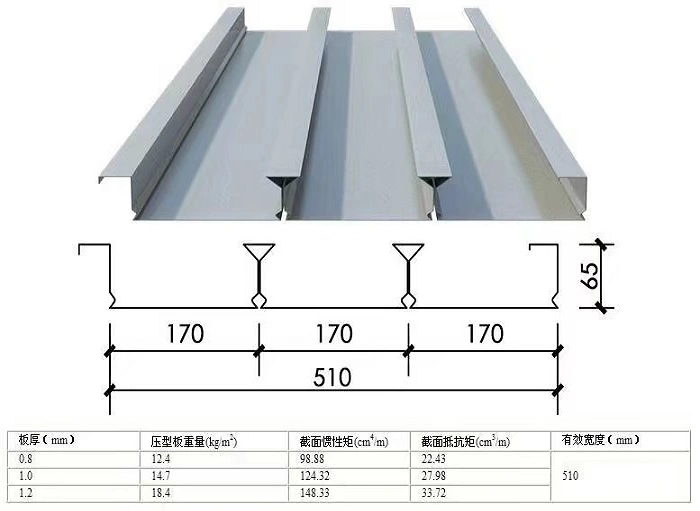

Oholtza zabalera finkoko altzairuzko xafla batetik eratzen da, pasabide anitzeko hotzeko erroiluen konformazio prozesu integratuaren bidez. Honek bi aldeetan ertz bertikalak eta alderantzizko triangeluar edo trapezoidal saihets sorta bat sortzen du, hondo itxiekin. Adibide gisa YX65-185-555 eredua hartuta: saihetsaren altuera 65 mm-koa da, uhinaren zabalera 185 mm-koa eta estaldura-zabalera eraginkorra 555 mm-koa da. YXB48-200-600 modelorako, saihetsaren altuera 48 mm-koa da, olatu-pasa 200 mm-koa eta zabalera eraginkorra 600 mm-koa da. Hobetutako beste modelo batek 68 mm-ko saihets-altuera, 196 mm-ko olatu-pasa eta 36 mm-ko zabalera eta 31 mm-ko altuera dituen alderantzizko profil triangeluarra ditu.

Oinarrizko materiala eta fabrikazio-prozesua

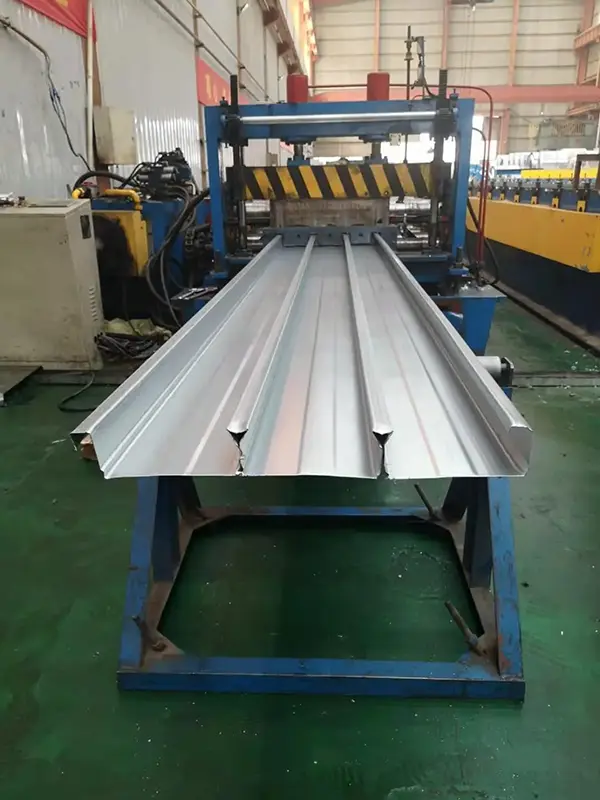

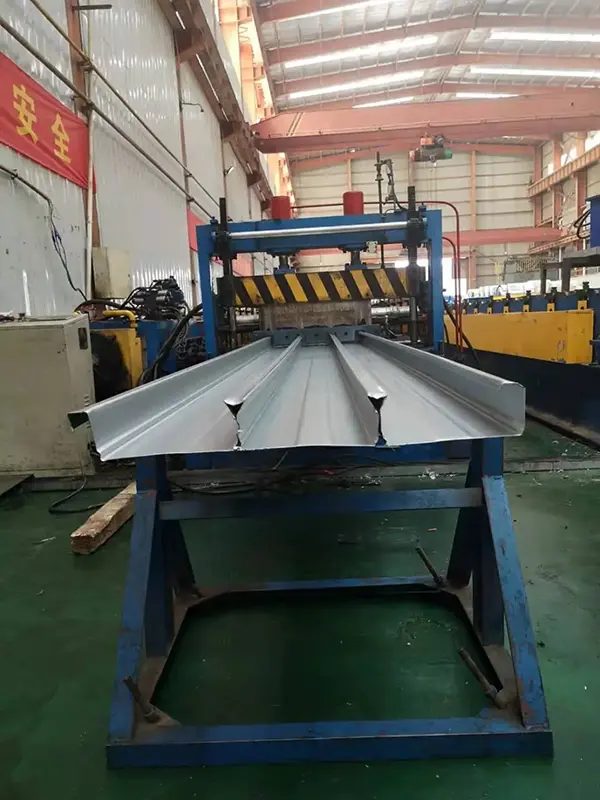

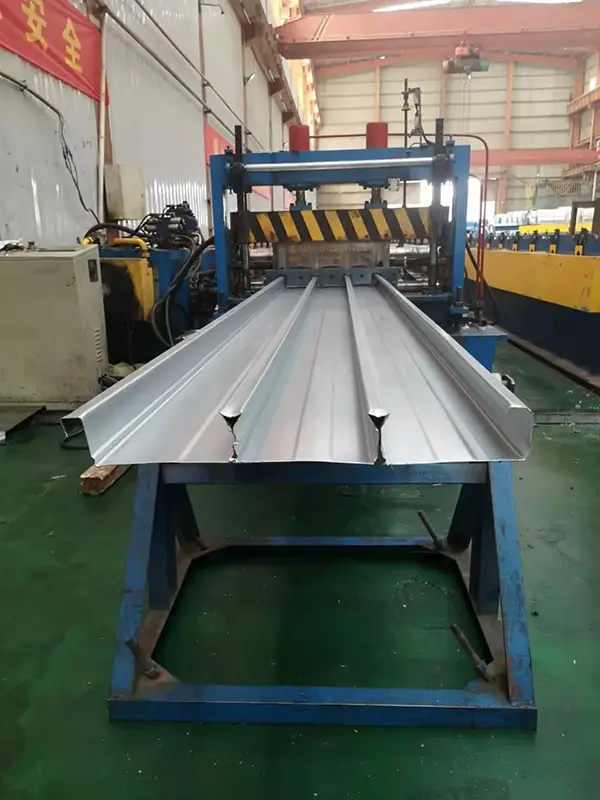

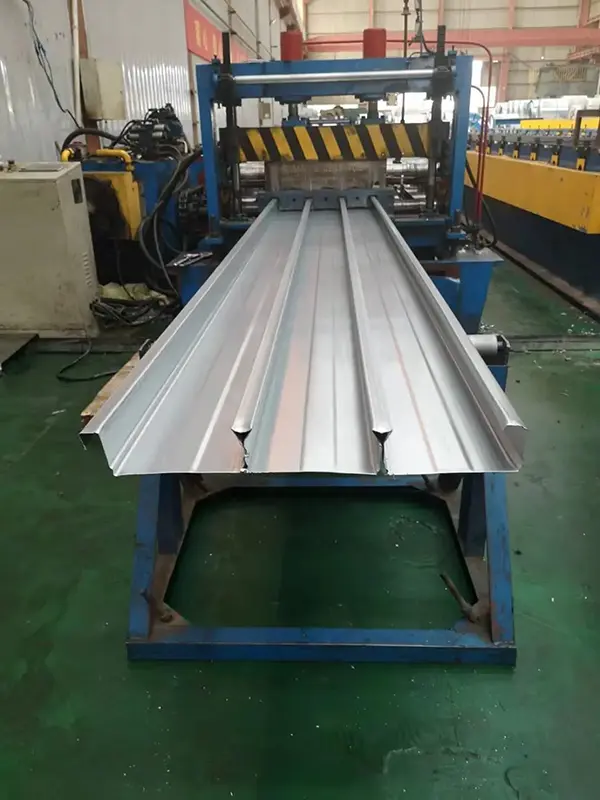

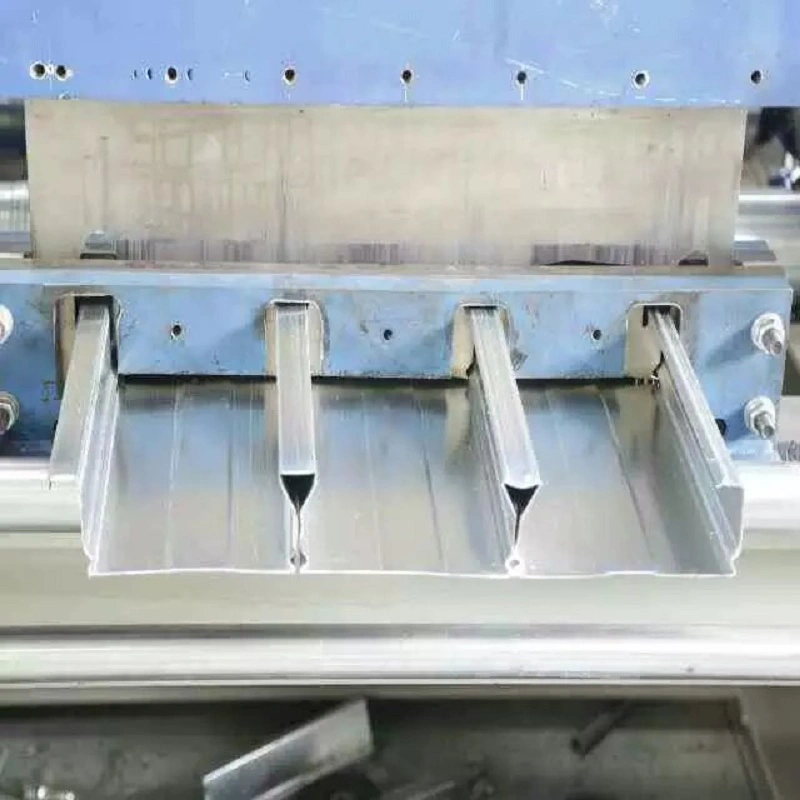

Oinarrizko materiala 1000-1250 mm inguruko zabalera duten altzairu galbanizatu beroko bobinak osatzen dute. Materialen artean Q235, Q345 edo SGC490 bezalako kalifikazioak daude, 0,7 mm-tik 1,5 mm-ko lodierarekin. Alde biko galvanizatzeko pisua normalean 80-275 g/m²-koa da, nahiz eta 600 g/m²-ra arte pertsonaliza daitekeen baldintza berezietarako. Saihets itxiko profila hotz-tolesketa eta alderantzizko deformazio prozesu espezializatu baten bidez eratzen da; honek altzairu-xaflaren deformazio elastoplastikoa eta malguki-itzuliaren ezaugarriak erabiltzen ditu beheko irekidura automatikoki ixteko. Karga-guneetan zulorik egin beharrik ez dagoenez, panelaren korrosioarekiko erresistentzia eta zurruntasun orokorra mantentzen dira. Produktuak GB/T 12755-2008 estandar nazionala betetzen du, "Profiled Steel Sheets for Building".

Benetako Errendimendua egiaztatzea

1. Ekintza konposatua eta karga-jasateko ahalmena — Panelen saihetsak hormigoian guztiz estalita

Mota itxiko oholtzaren abantaila nagusia oholtza irekiaren aldean, saihets itxiaren diseinuan datza. Hormigoia isuri ondoren, panelen saihetsak hormigoian erabat inguratuta daude, eta bertan igortutako xaflatan armadura-barren antzeko lotura-efektua sortuz. Horri esker, altzairuaren eta hormigoiaren materialen indarrak guztiz aprobetxa daitezke, benetako ekintza konposatua lortuz. Saihets itxiko estalkien atalaren erdigunea panelaren behealdetik 16 mm-ra dago gutxi gorabehera. Plastiko konposatuaren teoria plastikoa erabiliz egiturazko karga-ahalmena aztertzean, hormigoizko konpresio-indar erdiaren eta altzairuaren trakzio-indarren erdiaren arteko barne palanka-besoa handiagoa da, eta materialaren indarra hobeto erabiltzen da; ondorioz, saihets itxiko plaka konposatuak egiturazko karga-ahalmen handiagoa edo segurtasun-faktore handiagoa eskaintzen dute.

2. Suaren erresistentzia - Ez da suaren aurkako estaldurarik behar

Suaren aurkako erresistentzia probek egiaztatu dute saihets itxiko profilatutako altzairu-hormigoizko lauza konposatuak bero-xurgapen eta suaren erresistentzia bikaina erakusten dutela tenperatura igotzeko baldintza estandarretan, suaren kalifikazio-baldintzak (1,5 ordu) betetzen dituztela I. Klaseko eraikineko zoru-lauzen. Saihets itxiaren diseinuak altzairuzko xafla hormigoian erabat barneratzen duenez, altzairuaren bero-esposizio zuzena saihestuz, lauza hauek, oro har, goi-mailako suteen aurkako segurtasun-arauak betetzen dituzte suaren aurkako estaldura gehigarririk gabe. Ezaugarri honek materialen kostuak aurrezten ditu eta eraikuntza garaian ingurumena kutsatzea saihesten du.

3. Beheko laua eta akabera erraza - Altuera argiaren erabilera altua

Saihets itxiko harlauzaren azpialdea laua da, ondo egokitutako sareekin, eta sabaiaren akabera malgua ahalbidetzen du arkitektura-beharretan oinarrituta: gainazala ihinztaduraz margotu daiteke sabaia ildaskatu bat sortzeko, gainazal estali eta ur-estalduraz margotu sabai lau leun baterako, edo zuzenean hormako ehunarekin edo horma-paperarekin estali daiteke. Lauzaren zirrikituetan oinarritutako esekidura sistema bereziak sabai esekiak instalatzea errazten du. Gainera, lauzaren diseinu konposatuak lauzaren lodiera murriztea ahalbidetzen du, eta, ondorioz, eraikinaren sabai garbiaren altuera handitzen da.

4. Eraikuntza eraginkorra - Armadura-altzairuaren aurrezpena

Eraikuntzan zehar, beheko trakzio-indartze-barra bakarra jartzeak saihets-kanal bakoitzaren barruan karga-jasapen-eskakizunak betetzen ditu, eta ondorioz altzairuaren erabilera txikiagoa da metodo tradizionalekin alderatuta. Goi-mailako kargak neurrizkoak direnean, saihets itxiko lauzak guztiz ordezka dezake beheko armadura-geruza; honek altzairuzko fabrikazioa eta lan intentsitatea murrizten ditu, eraikuntza abiadura azkartzen duen bitartean. Saihets itxiko web diseinua dela eta, hormigoia isur daiteke amaierako ixteko plaken beharrik gabe. Instalazioan panelak zenbakitutako diseinuaren diseinuaren arabera jarri eta altzairuzko habeetara soldatzea dakar, ondoren eraikuntza-pausoak berehala egin daitezkeela.

Funtsezko zehaztapenen ikuspegi orokorra

Funtsezko abantailak

Benetako ekintza konposatua:Saihets itxiaren diseinuak saihetsak hormigoian erabat barneratzen ditu, hormigoizko zurrumurru gisa jarduten du tokian tokiko lauza batean, altzairu-hormigoia sinergia ahalbidetuz eta karga-gaitasun eta segurtasun-faktore handiagoak sortzen ditu.

Suaren erresistentzia bikaina:Eraikineko solairuko lauzaren I. Klaseko suaren aurkako erresistentzia-eskakizuna betetzen du (1,5 h) ihinztatutako suaren aurkako estalduraren beharrik gabe, kostuak aurreztea eta ingurumen-onurak eskainiz.

Behealde laua eta akabera malgua:Behealde lauak, estetikoki atseginak, ihinztadura zuzena, estaldura gaingabetua edo sabai esekia instalatzea ahalbidetzen du, arkitektura-behar estetiko anitzak asetzeko; harlauzaren lodiera ere murrizten du, eta horrela sabaiaren altuera garbia handitzen du.

Barrutiko aurreztea eta eraikuntza eraginkorra:Tentsio-indardura saihets-tartearen arabera konfigura daiteke beheko geruzaren zurrumurrua ordezkatzeko, tokian tokiko zuntz fabrikazioa murriztuz eta eraikuntzaren aurrerapena bizkortuz.

Korrosioarekiko erresistentzia eta egiturazko osotasuna:Konformazio itxiko prozesuak karga-guneetan zuloak zulatzeko beharra ezabatzen du, geruza galbanizatuaren osotasuna mantenduz eta korrosioarekiko erresistentzia handiagoa eskaintzen du saihets irekiko estalkien aldean.

Aplikazioak

Altzairu handiko eta oso handiko altzairuzko egituretarako zoru-sistema konposatuak.

Zabalgune handiko eraikin publikoak, hala nola, estadioak, aireportuetako terminalak, tren geltokiak, kontzertu-aretoak eta antzoki handiak.

Instalazio industrialak eta komertzialak barne zentral elektrikoak, ekipo elektrikoak fabrikatzeko guneak, supermerkatu handiak eta zentro logistikoak.

Altzairuzko egitura-proiektuak, suaren erresistentzia-kalifikazioei eta lauzaren azpiko akabera estetikoari buruzko baldintza zorrotzak dituztenak.

Zergatik aukeratu profil itxiko solairuko estalkiak?

Zoru-soluzio bat aukeratzen ari al zara altuera handiko eraikin baterako edo zabalgune handiko altzairuzko egitura-proiektu baterako? Profil itxiko solairuko estalkiak altzairuaren eta hormigoiaren arteko benetako ekintza konposatua lortzen duen saihets itxiko diseinua du. Suaren aurkako erresistentzia probek egiaztatu dute 1,5 orduko suaren kalifikazioa lor dezakeela suaren aurkako estaldurarik beharrik gabe. Gainera, azpialde lauak akabera errazten du, xaflaren lodiera murrizten da eta armadura-altzairuaren kontsumoa gutxitzen da. Ohiko profilak (esaterako, YX65-185-555 eta YXB48-200-600) eraginkorrak frogatu dira altuera handiko eraikin, estadio eta aireportu askotan, karga-gaitasun handia, suaren erresistentzia fidagarria eta eraikuntza eraginkorra eskainiz. Zure altzairuzko egitura-proiektuetarako denbora probatutako zoru-soluzio bat eskaintzen dute.

Maiz egiten diren galderak

1. Nola lortzen du profil itxiko estalkiak ekintza konposatua erliebe mekanikorik gabe?

Saihets itxiek giltza mekaniko gisa jokatzen dute. Hormigoiak barrunbe itxia bete eta gogortu ondoren, altzairua eta hormigoia modu naturalean lotzen dira, deformatutako armadura-barrak hormigoiarekin lotzen diren antzera. Lotura geometriko hau nahikoa da diseinu gehienetan ekintza konposatuetarako.

2. Beheko aldea agerian utzi al daiteke akabera gehigarririk gabe?

Bai. Beheko laua margotu ondoren agerian geratzen da askotan. Spray-pinturak sabaiko ildaskatu efektua sortzen du, eta gainazal estaldurak gainazal leuna sortzen du. Aukera arkitektonikoaren eta nahi den akabera mailaren araberakoa da.

3. Zein da lehorreratu gabeko gehienezko tartea profil itxiko estalkietarako?

Lehortu gabeko tartearen gaitasuna profilaren, lodieraren, altzairuaren kalifikazioaren eta hormigoizko lauzaren lodieraren araberakoa da. Profil irekiko estalkiak ez bezala, profil itxiko estalkiak sarritan hedadura-ezaugarri desberdinak izaten ditu bere geometria itxia dela eta. Jo ezazu beti fabrikatzailearen span-taulak eta berretsi egitura-ingeniariarekin.

4. Beti behar al da beheko errefortzu osagarria?

Ez beti. Karga ertainei dagokienez, saihets itxiko estalkiak berak trakzio-ahalmen nahikoa eman dezake, beheko sendotze-barren beharra ezabatuz. Karga astunagoak edo tarte luzeagoetarako, saihets-kanal bakoitzean barra txiki bat zehaztu daiteke. Egitura-diseinuak baldintza zehatza zehazten du.

5. Nola eragiten dio estaldura galbanizatuak lotura konposatuari?

Galbanizatutako estaldurak ez du nabarmen kaltetzen altzairuaren eta hormigoiaren arteko lotura. Lotura-mekanismo nagusia saihets itxietatik datorren interblokeo mekanikoa da. Estaldurak altzairua korrosiotik babesten du bizitzan zehar, hormigoizko estaldurak ingurune alkalinoa ematen baitu.
