Karga-jasaten duten zoru estalkiak

Karga-jasaten duten estalkiak, altzairuzko estalkiak edo profilatutako altzairuzko estalkiak izenez ere ezagunak, altzairu galbanizatuz egindako hotzean ijetzitako eraikuntza-osagai bat da. Bere sekzio korrugatuak V, U edo trapezio forma hartzen du, profilaren arabera.SENBO Eraikuntza Materialakpanel hauek hornitzen ditu altzairuzko egiturako produktuen gamaren barruan, zoladura konpositeen sistemetarako profil irekiko zein itxiko aukerak eskainiz.

Eraikuntzan, panelek enkofratu iraunkor gisa jokatzen dute. Hormigoia ondu ondoren, lauzaren behealdean trakzio-indar gisa balio dute. Funtzio bikoitz hori da sistema egitura aldetik eraginkorra eta ekonomikoa egiten duena.

Profil motak eta material aukerak

Profil irekiko estalkiak, hala nola YX76-305-915 eta YX75-300-880, gailur irekiak dituzten saihetsak ditu. Diseinu horri esker, errefortzu-barrak jartzea eta erabilgarritasun-lineak gunean jartzea errazten du. Profil itxiko modeloek, YX60-263-790 eta YXB65-185-555 barne, kontrako ikuspegia hartzen dute: saihetsak guztiz itxita daude, azpialde laua eta suaren aurkako erresistentzia hobea sortzen dute.

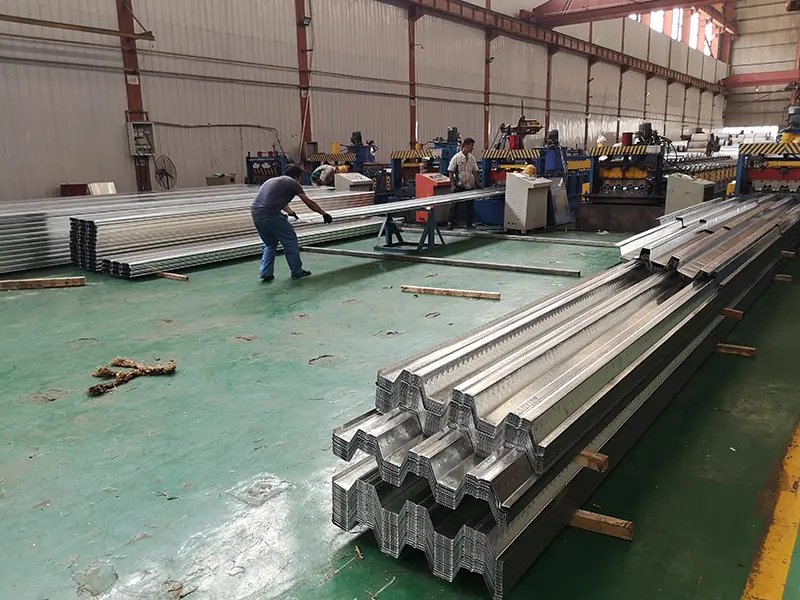

Oinarrizko materialei dagokienez, beroan galbanizatutako bobinak erabiltzen dira DX51D+Z, Q235 eta Q345 bezalako kalifikazioetan. Zink estalduraren pisua 40 eta 600 g/m²-ra doitu daiteke, korrosioaren aurkako behar espezifikoetara egokitzeko. 21 faseko roll-konformazio-prozesu batek panelei forma ematen die, proiektu bakoitzeko luzerak pertsonalizatuz. Instalazio-taldeek normalean 2.000-3.000 m² estali ditzakete egunean.

Egitura-sistema integratua osatzeko, panelak altzairuzko habeei soldatuta daude ebakidura-zuloen bidez, eta ondoko panelak, berriz, estutzeko tresna espezializatuekin lotzen dira.

Eremuan Balidatutako Errendimendua

1. Propietate mekanikoak: Karga-gaitasun neurtua

Hartu YX75-300-880 profil irekiko taula adibide gisa. 75 mm-ko saihetsaren altuera, 300 mm-ko saihets-tartea eta 880 mm-ko zabalera eraginkorra, 1,0 mm-ko lodierako bertsioak 135 cm⁴/m-ko inertzia-momentua ematen du. Eraikuntza faseko karga-ahalmena 3,2 kN/m²-koa da, eta lauza konposatuaren azken ahalmena 8,5 kN/m²-ra iristen da. Lodiera 1,2 mm-ra igotzen denean, inertzia-momentua 190 cm⁴/m-ra igotzen da, azken ahalmena 12,0 kN/m²-ra bultzatuz.

YX51-342-1025 modeloak antzeko istorio bat kontatzen du. Bere materialaren erabilera-tasa %82koa da, eta 1,0 mm-ko panelak 63,50 cm⁴/m-ko inertzia-momentua ematen du 20,13 cm³/m-ko sekzio-moduluarekin.

2. Materialaren indarra eta nekearen errendimendua

Eten-indarra sorta zabalean doi daiteke, 235 MPa-tik 550 MPa-ra arte, azken trakzio-erresistentzia 340 eta 700 MPa artean. Karga dinamikoan, neke-bizitza 2 milioi ziklora iristen da, EU EN1993-1-3-n zehazten den moduan. Gatz ihinztatutako probetan, panel galbanizatuek 2.000 ordu arte jasaten dituzte herdoil gorririk agertu gabe, eta horrek kostaldeko inguruneetan 25 urte baino gehiagoko bizitza irautea dakar.

3. Saihetsaren altuera eta sekzioen optimizazioa

51 mm-ko saihets-altueraren atalak fluido dinamikaren simulazioa egin du bere forma optimizatzeko. 120 mm-ko hormigoizko lauza batekin, 3,5 kN/m²-ko karga-ahalmen bertikala lortzen du eta 35 mm-ko saihets-diseinu pareko batek baino % 42 flexio-zurruntasun handiagoa eskaintzen du. Elementu finituen azterketak karga-transferentziaren uniformetasun-koefizientea berresten du 233 mm-ko saihets-pasa sekziorako, ohiko estalkietan ikusi ohi den %25eko tentsio-kontzentrazioa saihesten laguntzen duena.

4. Sismiko eta Suaren Erresistentzia: Saiakuntza bidez egiaztatua

Errendimendu sismikoa ere ez da ahaztu. Hautatutako modeloek Intentsitate 8 guneen diseinu-eskakizunak betetzen dituzte. Suaren probak ere egin dira: profil itxiko produktuek suaren aurkako baldintzak betetzen dituzte, spray bidez aplikatutako suaren aurkako beharrik gabe.

Datu teknikoen ikuspegi orokorra

Beheko taulak ekoizpen-parametro estandarrak laburbiltzen ditu. Pertsonalizazioa eskuragarri dago proiektuaren eskakizun zehatzetarako.

Modelo nagusien zehaztapenak

Errendimenduaren ezaugarri nagusiak

1. Funtzio Bikoitza.Produktu batek bi helburu ditu: enkofratu iraunkorra eraikuntzan, eta trakzio-armadurak lauza zerbitzuan dagoenean. Horrek naturalki altzairuaren kontsumo orokorra murrizten du.

2. Eraikuntzaren eraginkortasuna.Hainbat solairu instalatu daitezke aldi berean, faseka hormigoia isuriz. Eguneroko 2.000-3.000 m²-ko instalazioen estaldurak proiektuak azkar mugitzen ditu.

3. Egiazta daitezkeen propietate mekanikoak.Eten-indarra 235-550 MPa-ra erregulagarria da, eta lauza konposatuen karga-ahalmenak probaren bidez baieztatu dira. Ereduen zehaztapen sorta osoa dago aukeratzeko.

4. Korrosioarekiko Erresistentzia.Galbanizazio-mailak 40 eta 600 g/m²-ra pertsonaliza daitezkeen eta 2.000 ordu arteko gatz-ihindura erresistentzia dutenez, panelek 25 urte baino gehiagoko bizitza eskaintzen dute kostaldeko eskualdeetan ere.

5. Profilaren malgutasuna.Saihets irekiko profilek errefortzuen kokapen eta erabilgarritasunen bideratzea errazten dute, eta saihets itxiko profilek azpialde laua eta suaren aurkako erresistentzia hobetzen dute. Aukera egokia proiektuaren lehentasunen araberakoa da.

Diseinua eta Instalazioari buruzko gogoetak

Profil irekiko estalkietarako:Mota honek ondo funtzionatzen du saihetsen barnean errefortzuak jartzea edo erabilgarritasuna bideratzea behar denean. Kontuan izan suaren aurkako neurri osagarriak beharko direla, proiektuaren suaren kalifikazioaren arabera.

Profil itxiko estalkietarako:Sabaia eransteko azpialde laua nahi bada, edo helburua spray bidez aplikatutako suaren aurkako erresistentzia saihestea bada, profil itxiko modeloak hobeak dira.

Kostaldeko edo ingurune korrosiboetarako:Zink estaldura astunagoa, 600 g/m²-ra arte, zehaztu behar da. Gatz-ihintza probaren txostenak eskuragarri daude errendimendua egiaztatzeko eskatuz gero.

Instalazioan:Zizaila-zuloak estalkitik altzairuzko habean soldatu behar dira zehaztutako ereduaren eta ertzaren distantziaren arabera. Aldameneko panelak estu-estu lotu behar dira estutu-tresnekin, eta behin-behineko euskarriak egiaztatu behar dira hormigoia isurtzean, desbideratzea kontrolatzeko.

Aplikazio tipikoak

1.Altzairu handiko eta oso handiko altzairuzko egiturek zoru eta teilatu-sistema fidagarriak behar dituzte, eta karga-euskarriek eginkizun horretara egokitzen dute.

2.Espazio handiko eraikin publikoek, estadioak eta aireportu-terminalak barne, sistemaren egitura-eraginkortasunari etekina ateratzen diote.

3.Logistika-biltegiek eta lantegi industrialek sarritan erabiltzen dituzte panel hauek plataforma eta zoru eragileetarako.

4.Ordutegi estuak eta etapakako lan-fluxuak dituen altzairuzko egituraren edozein proiektu sistema honek eskaintzen duen instalazio azkarraz baliatu daiteke.

Maiz egiten diren galderak

1. Zein da profil irekiko eta profil itxiko karga jasaten duten estalkien arteko aldea?

Profil irekiko estalkiak saihetsen goialdeak agerian uzten ditu, eta horrek errefortzuen jartzea eta erabilgarritasun-instalazioa errazten ditu. Profil itxiko estalkiak saihetsak guztiz ixten ditu, eta, ondorioz, behealde laua eta normalean suaren aurkako erresistentzia hobea da spray estaldurarik gabe. Hautaketa egitura, sute eta arkitektura beharren araberakoa da.

2. Nola hautatzen da zink estalduraren pisua?

Batez ere ingurumen-esposizioaren araberakoa da. Barruko aplikazioek normalean 120-275 g/m²-ko estaldura estandarra erabiltzen dute. Kostaldeko edo oso korrosiboak diren inguruneek estaldura astunagoak behar dituzte, 600 g/m²-rainokoak. Proiektuaren baldintzak ezagutzen direnean zehaztapen egokia zehazten lagun dezakegu.

3. Zein saihets-altuera aukeratu behar dut tarte eta karga jakin baterako?

Saihets altuagoak, adibidez, 75 mm-koak, zurruntasun eta karga-gaitasun handiagoa ematen dute, eta horrek tarte luzeagoak edo karga astunagoak ahalbidetzen ditu. Beheko saihetsak, 51 mm ingurukoak, ondo funtzionatzen dute tarte laburretarako eta karga arinetarako. Egiturazko kalkulu bat egin behar da beti profil eta lodiera optimoa baieztatzeko.

4. Instala daitezke panelak behin-behineko babesik gabe?

Panelaren profilaren, lodieraren, tartearen eta eraikuntza-kargen araberakoa da. Konfigurazio batzuk zundaketarik gabeko instalaziorako diseinatuta daude tarte jakin batzuetaraino. Fabrikatzailearen span-taulak kontsultatu behar dira, eta egitura-ingeniariak eraikuntza-sekuentzia egiaztatu behar du.

5. Zein estandar aplikatzen dira karga-soinuko estalkietan?

Erreferentzia nagusiak GB 55004-2021 (egitura konposatuetarako nahitaezko kodea) eta 05SG522 atlas estandar nazionala dira. Nekea eta hotzean formatutako diseinurako, EN1993-1-3 aipatzen da maiz. Materialaren ziurtagiriak eta proba-txostenak eska daitezke.
