Barruti-truss solairuko estalkia

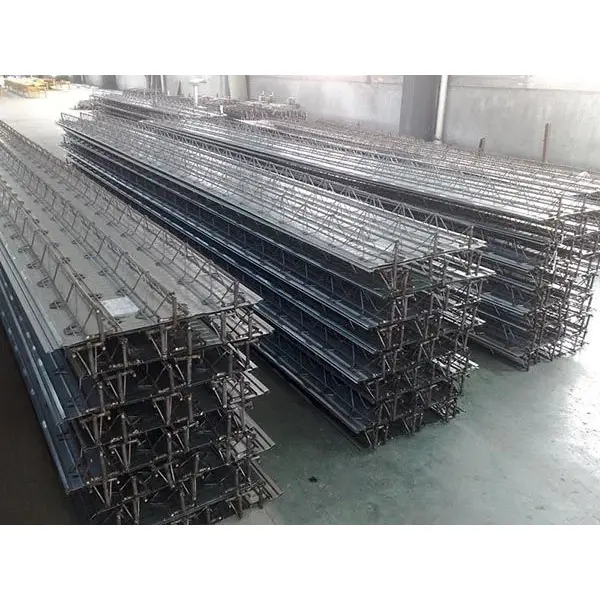

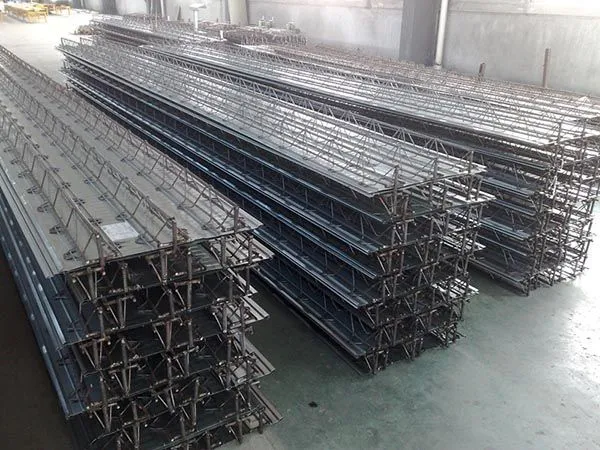

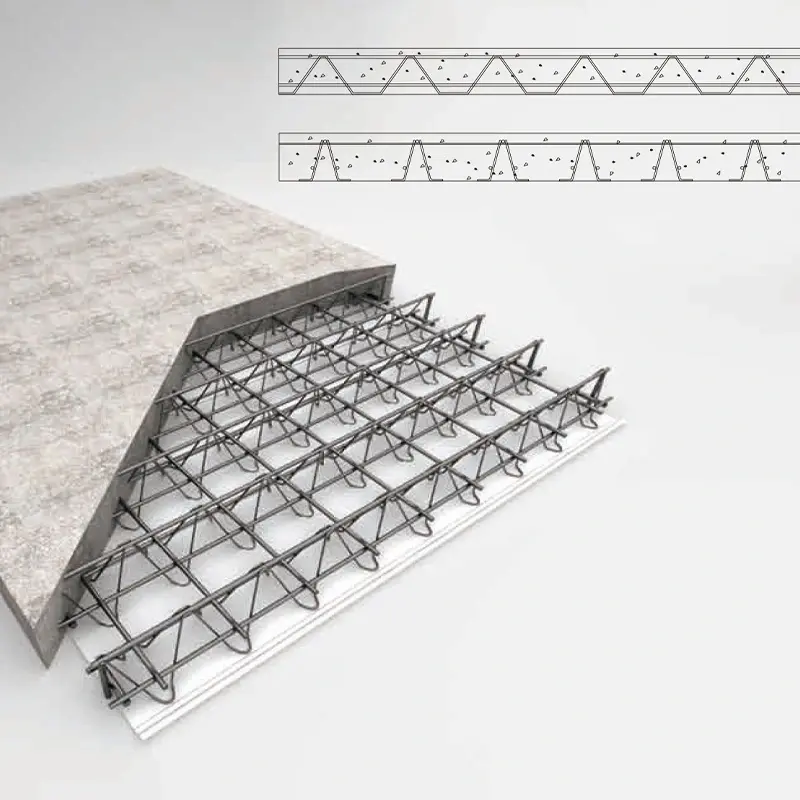

Rebar truss solairuko estalkiak altzairuzko truss bat produkzio-lerro automatizatu batean beheko plaka batekin konbinatuz eratutako karga-jasapenezko panel konposatua da. Truss bera goiko akorde-barrak, beheko akorde-barrak eta erresistentzia-puntu-soldaduraren bidez elkartutako sare-barrak osatzen dute, egitura triangeluar egonkorra sortuz. Gero, truss hau beheko plaka batera soldatzen da, normalean 0,5 mm-ko lodiera duen altzairu galbanizatuko xafla edo zuntz-zementuzko ohol batera.

SENBO Eraikuntza Materialakproduktu hau altzairuzko egiturako zoru sortaren barruan hornitzen du. Oholtzak enkofratu iraunkor gisa balio du eraikuntzan eta geroago hormigoizko lauzaren egitura-errendimenduan laguntzen du.

Egitura-konposizioa eta materialak

Goiko eta beheko akorde-barrak HRB400 edo CRB550 altzairuz egin ohi dira, eta web-barrak normalean HPB300, HRB400 edo CPB550 altzairua erabiltzen dute. Euskarri bertikalak eta horizontalak HPB300 edo HRB400 dira orokorrean.

Altzairu galbanizatuzko xafla bat beheko enkofratu gisa erabiltzen denean, bere lodiera 0,5 mm-koa da, erresistentzia erresistentea gutxienez 250 N/mm²-koa eta alde biko galbanizazio estalduraren pisua gutxienez 120 g/m²-koa da. Beheko xafla bi zabalera ditu: A mota (600 mm) eta B mota (576 mm).

Altzairuzko trukaren altuerak 50 mm-tik 340 mm-ra bitartekoak dira, 80 mm-tik 370 mm-ra bitarteko plaken lodierei dagozkienak. Goiko eta beheko akordeen diametroak 6-12 mm-koak dira, eta sareko barraren diametroak 4-8 ​​mm-koak. Hainbat produktu-serie daude, hala nola, TD1–TD7 eta HB1–HB8, TD3-90 erabili ohi den eredua izanik.

Produktuen Sailkapena Beheko Enkofratuaren arabera

Produktuak beheko enkofratu motaren arabera sailkatzen dira. Mota tradizionalak altzairu galbanizatuzko xafla bat erabiltzen du, eta iraunkorrak (kentzeko modukoak), berriz, agregazio finko hormigoia edo zuntz-zementuzko ohola erabiltzen du. 23CG56-1 eta 23CG56-2 atlas estandar nazionalen arabera, beheko enkofratu iraunkorreko produktuek tokian bertan enkofratua kentzeko beharra ezabatzen dute, azpiko akabera leuna eskaintzen dute eta ingurune heze edo garbietarako egokiak dira, baita sabai esekirik gabeko eraikinetarako ere.

Errendimendua Proiektu Errealetan

1. Igoera handiko aplikazioa: 140.800 m² truss-oholtza

Gaur egun eraikitzen ari den eraikin oso handiko proiektu batek 218.000 m²-ko azalera du guztira. A dorrea 39 solairura (176,1 m) igotzen da eta B dorrea 51 solairura (212,4 m). Proiektuak 140.800 m²-ko truss-ohol-sistema eta 16.100 m² ertz-kofratu erabili zituen. Lauzaren lodiera 110 mm-tik 150 mm-ra bitartekoa zen, eta trusak maiztasun handiko erresistentzia puntuko soldadura erabiliz fabrikatu ziren.

Galdaketako xafla tradizionalekin alderatuta, metodo honek enkofratuen instalazioa, enkofratuak kentzea eta eskuzko armadura lotzea ezabatu zituen. Eraikuntzaren kalitatea egonkorra eta fidagarria mantendu zen.

2. Luzeko eta Handietako Cantilever Egiaztapena

Zhongguancun AI Zientzia eta Teknologia Parkearen Erakusketa Zentroa "zero karbono-eraikin" proiektu pilotua da Pekinen. Lau solairuko altzairuzko egitura 8. Intentsitate Sismikorako diseinatu zen. 3,5 m-ko gehienezko zabalera eta 8,25 m-ko gehienezko zabalera du.

TD3-90 motako solairuko estalkiak erabili ziren, 90 mm-ko truss-ko altuera eta guztira 120 mm-ko xaflaren lodiera duena. Eraikuntza garaian euskarririk gabeko tartea 3,0 m-koa izan zen. Cantilever 8,25 m-ko eremuan, behin-behineko zutoin bertikal bikoitzak jarri ziren erdialdean 1,5‰-ko goranzko kambera eragiteko, egituraren segurtasuna bermatuz.

3. Suaren eta korrosioaren erresistentzia egiaztatzea

Errefortzua guztiz hormigoiz estalita dago, eta suaren aurkako erresistentzia ematen dio tokian tokiko xafla tradizionalen antzekoa. Testek adierazten dute 100 mm-ko lodierako plaka batek (70 mm-ko altuera duen altzairuzko truss bati dagokiona) 1,68 orduko suaren erresistentzia maila lortzen duela. Altzairu galbanizatuak ez du suaren aurkako babes gehigarririk behar.

Altzairuzko estalki profilatua erabiltzen duten lauza konposatuekin alderatuta, altzairuzko truss solairuko estalkiak korrosioarekiko erresistentzia hobea eskaintzen du. Altzairu galbanizatuko xaflak zerbitzu-fasean egiturazko karga-jasaten laguntzen ez duenez, herdoilak ezin du egituraren osotasuna arriskuan jarri.

4. Eraikuntzaren eraginkortasunaren eta kostuen datuak

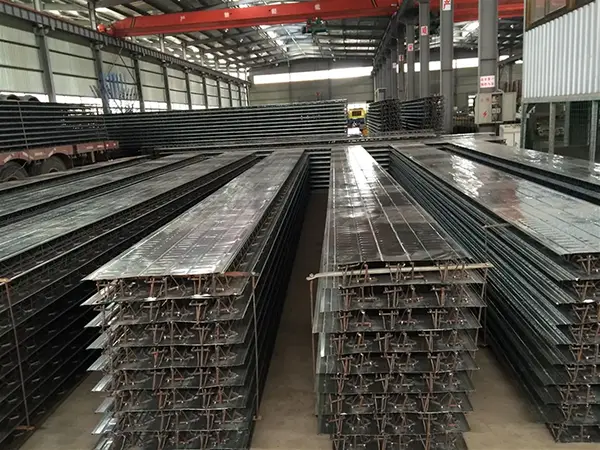

Fabrikaren ekoizpenak armadura-tarte uniformea ​​eta hormigoizko estalkiaren lodiera koherentea bermatzen ditu. Lekuko barrak lotzeko lanak %60-%70 murrizten dira. Tianjin-eko Xiqing Houtai Plot G sotoko proiekturako, teknologia hau erabiliz, gutxi gorabehera 10 egunetan laburtu zen eraikuntza-aldia eta 1.972 milioi RMB-ko kostuen guztizko aurrezpena ekarri zuen. Metro koadroko kostu integrala lauza konposatu tradizionalak baino % 20 baino gehiago txikiagoa zen.

Zehaztapen teknikoak begirada batean

Ondorengo parametroak JG/T 368-2012 industria estandarrean eta atlas estandar nazionaletan oinarritzen dira. Pertsonalizazioa eskuragarri dago.

Zergatik funtzionatzen duen sistema honek

1. Fabrikaren aurrefabrikazioak koherentzia bermatzen du.Truss erresistentzia puntuko soldadura automatizatuaren bidez eratzen da, eta horrek errefortzuen tartea uniformea ​​eta neurri zehatzak mantentzen ditu. Horri esker, guneko zuntzek lotzea %60-%70 murrizten da eta eraikuntza-kalitate koherenteagoa lortzen du.

2. Norabide biko zurruntasuna Lekuan igortutako xaflaren parekoa.Sistema bi noranzkoko lauza gisa diseinatu daiteke, eta bi norabideko armadura duen hormigoi armatuzko lauza baten antzeko zurruntasuna eskaintzen du. Errendimendu sismikoa, oro har, profilatutako altzairuzko lauza konposatuak baino hobea da.

3. Suaren eta korrosioaren erresistentzia estaldura gehigarririk gabe.Armadura guztiz hormigoiz estalita dagoenez, 100 mm-ko lauza batek 1,68 orduko suaren maila lortzen du suaren aurkako surik gabe. Xafla galbanizatuak enkofratu gisa soilik balio du, beraz, korrosioak ez du egituraren segurtasunean eragiten.

4. Soffit leuna eta xaflaren lodiera murriztua.Beheko aldea laua da. Altzairuzko estalki profilatu estandarrekin alderatuta, xaflaren lodiera osoa 30-50 mm murriztu daiteke sabaiaren altuera garbia mantenduz, eta horrek zorutik zoruaren altuera jaisten laguntzen du.

5. Kostua eta Egitarauaren Abantailak.Enkofratuak ezabatzen dira, zundaketak gutxitu egiten dira eta solairu anitzeko aldibereko eraikuntza posible bihurtzen da. Beheko xaflak % 96ko azaleraren erabilera lortzen du 0,5 mm-ko altzairuzko lodierarekin soilik, materialaren kontsumoa murriztuz.

Diseinua eta Instalazioari buruzko gogoetak

Bi norabideko xafla diseinurako:Rebar truss oholtza bi norabideko lauza gisa diseinatu daiteke zeharkako norabidean indargarri gehigarria gehituz. Egiaztatu egitura-ingeniariarekin panelen diseinua eta euskarriaren baldintzak diseinuaren hipotesiekin bat datozela.

Beheko enkofratu iraunkorreko aplikazioetarako:Aukeratu agregatu finko hormigoia edo zuntz-zementuzko taula sabai esekirik gabe azpialde leuna behar denean. Egiaztatu ingurunea egokia dela aukeratutako beheko enkofratu materialarentzat.

Cantilever luzeetarako:Baliteke behin-behineko euskarriak behar izatea, Zhongguancun proiektuan frogatu den bezala, non zutoin bikoitzak erabili ziren goranzko kambera eragiteko. Kalkulatu desbideratze- eta kamber-eskakizunak benetako aldamenaren luzeraren eta eraikuntza-kargen arabera.

Instalazioan:Soldaduraren kalitatea ziurtatu nodo eta euskarri guztietan. Jarraitu zehaztutako soldadura tarteari eta elektrodoen presioari. Xafla galbanizatuetarako, saihestu estaldura kaltetu dezakeen gehiegizko beroa. Babestu panelak hezetasunetik denbora luzez gunean gordetzen badira.

Aplikazio tipikoak

1.Zoru eta teilatu sistemak altzairu handiko eta oso handiko altzairu egituretarako.

2.Luzeko eta kantilever handiko solairuko egiturak.

3.Plataforma operatiboak eta solairuak industria-lantegietan eta biltegi logistikoetan.

4.Hezetasunarekiko erresistentzia, korrosioarekiko erresistentzia edo gela garbiko inguruneak behar dituzten eraikinak, non hondoko enkofratu iraunkorrak gomendatzen diren.

Maiz egiten diren galderak

1. Nola konparatzen da armairuzko oholtza profilatutako altzairuzko xafla konposatuekin?

Altzairuzko xafla konposatu profilatuak altzairuzko estalkian oinarritzen dira enkofratu eta trakzio-indargarri gisa. Barrutiko armairuzko estalkiak altzairuzko armatura bereizi bat erabiltzen du egitura-indartzeko, beraz, beheko xaflak enkofratu gisa soilik balio du. Horrek esan nahi du beheko xafla meheagoa izan daitekeela (0,5 mm) eta korrosioak ez du egitura-gaitasuna eragiten. Lauzaren azpialdea ere lauagoa da.

2. Zein da beheko enkofratu sistema iraunkor baten abantaila?

Beheko enkofratu iraunkorrak (agregazio finko hormigoia edo zuntz-zementuzko ohola) hormigoia ondu ondoren enkofratuak kendu beharra ezabatzen du. Beheko aldea leun eta garbia eskaintzen du, sabai esekirik gabe agerian utz daitekeena. Hau bereziki erabilgarria da aplikazio hezeetan, garbietan edo arkitektonikoetan.

3. Bi noranzkoko lauzetarako armairuzko oholtza erabil al daiteke?

Bai. Zeharkako armadura gehituz eta panelen euskarriak horren arabera diseinatuz, sistemak bi norabideko lauzaren portaera lor dezake lekuan igortzen den lauza baten antzekoa. Diseinuak panelen dimentsioak eta trussaren orientazioa kontuan hartu behar ditu.

4. Zein aldi baterako laguntza behar da eraikuntzan?

Euskarri baldintzak trussaren altueraren, xaflaren lodieraren eta tartearen araberakoak dira. 3 m inguruko tarte tipikoetarako, baliteke behin-behineko euskarririk behar ez izatea. Luzatze luzeagoetarako edo cantileversetarako, behin-behineko zutoinak edo atrezzoak erabiltzen dira. Fabrikatzailearen span-taulek eta egitura-ingeniariaren kalkuluek antolamendu zehatza zehaztu behar dute.

5. Zein estandark arautzen dituzte armairu-truss solairuko estalkiak?

Industria estandar nagusia JG/T 368-2012 "Steel Truss Floor Decking" da. Diseinu-erreferentziak 22G522-1 eta 23CG56-1/2 atlas estandar nazionalak dira. Material eta soldadura probak dokumentu hauetako eskakizunak betetzen ditu.
