Oholtza irekia

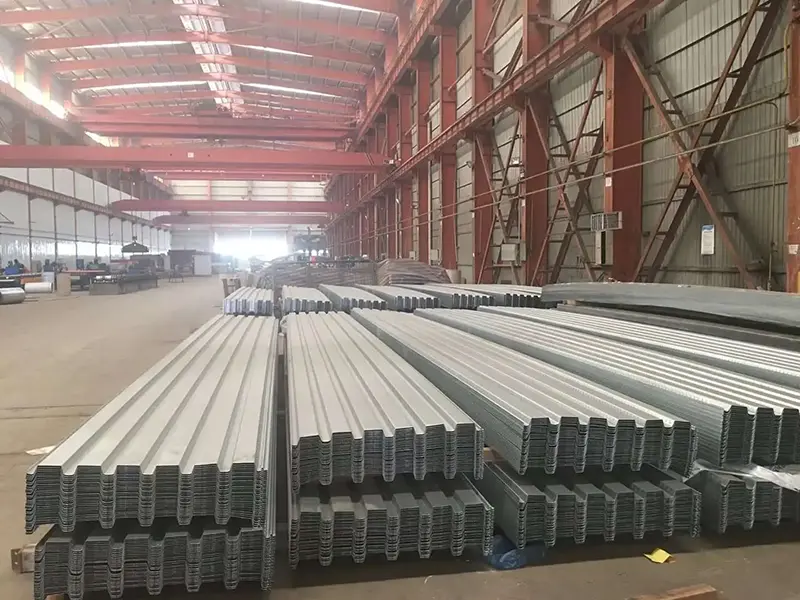

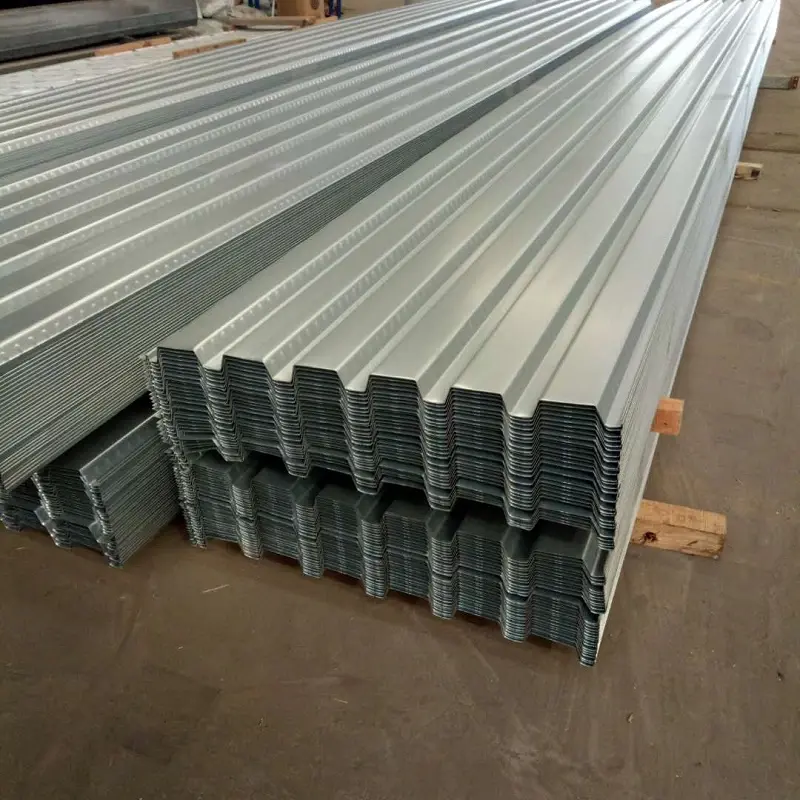

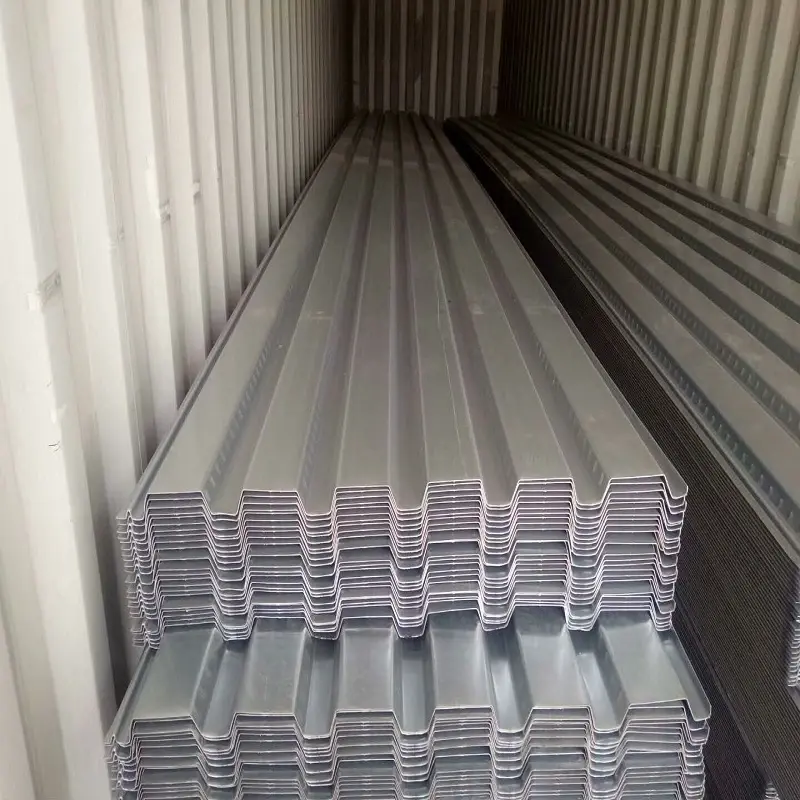

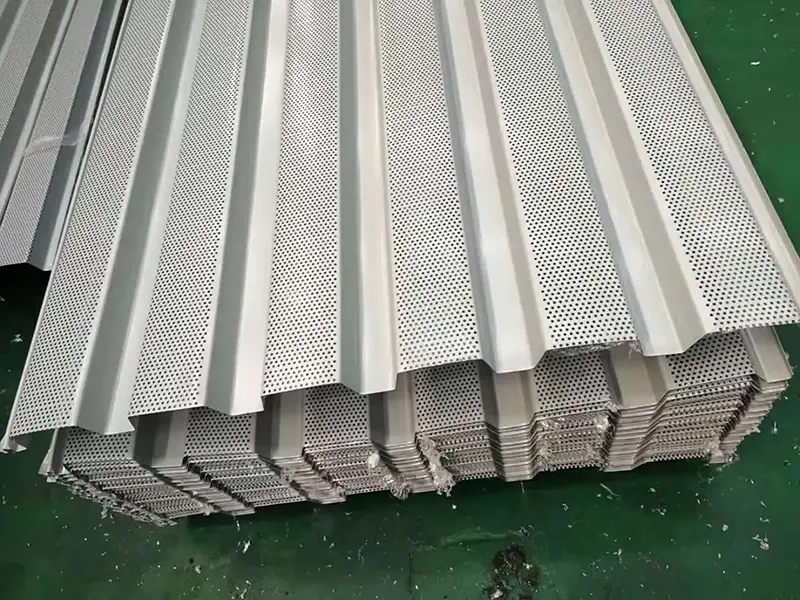

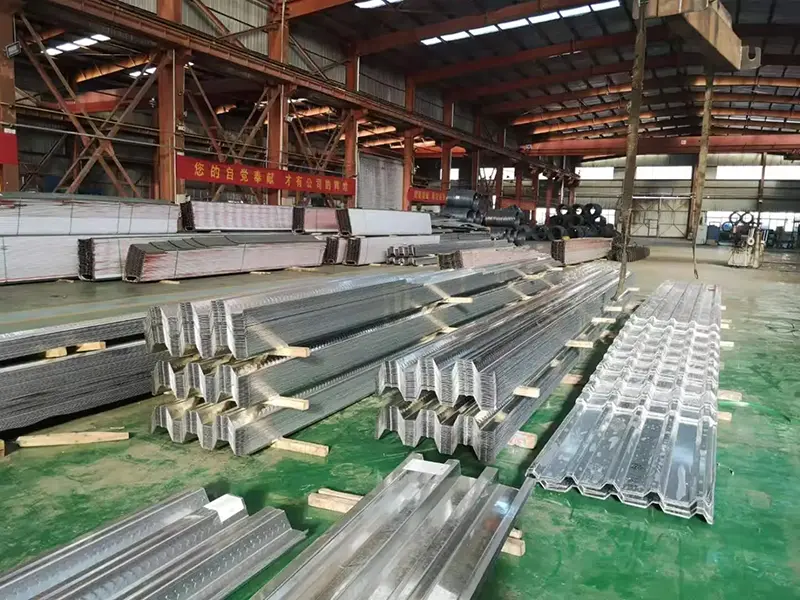

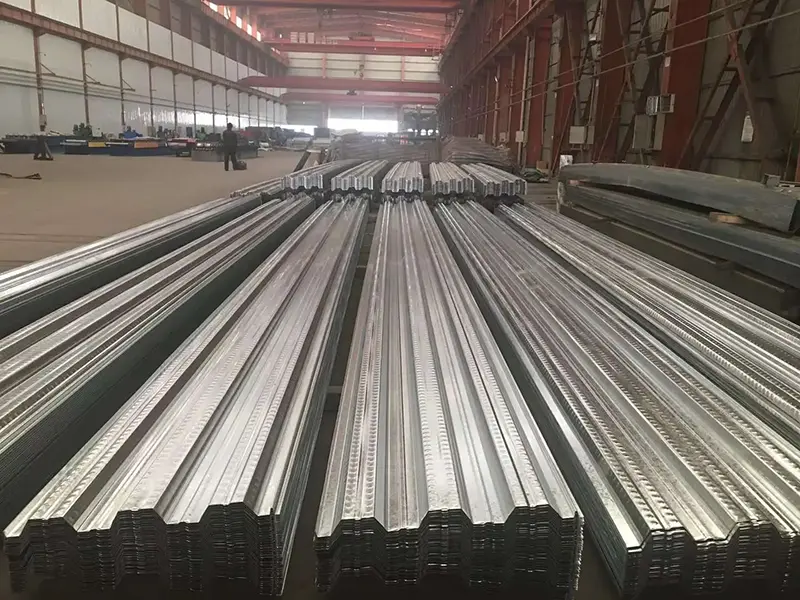

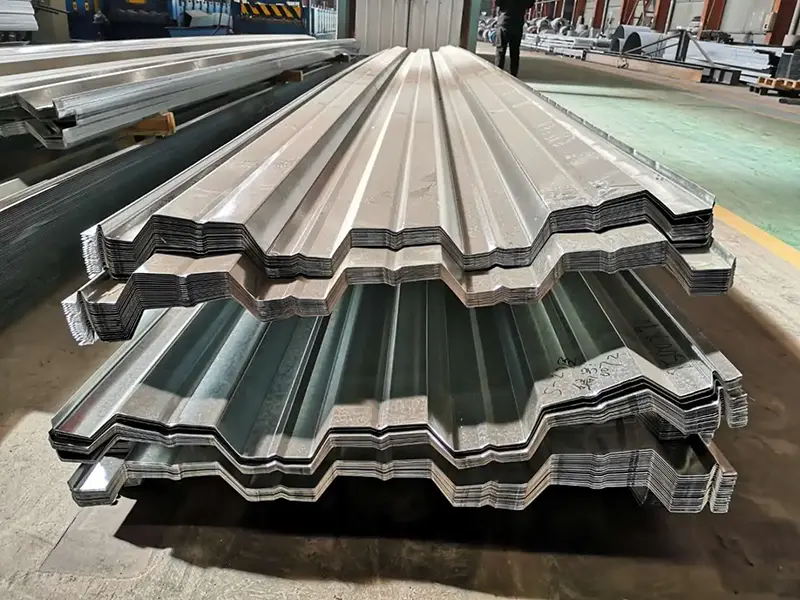

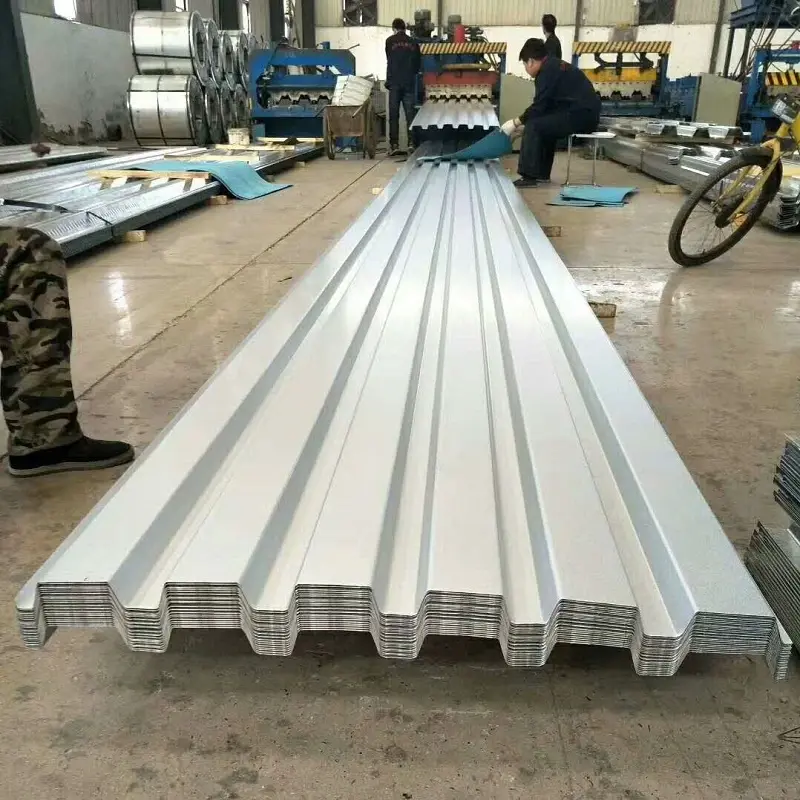

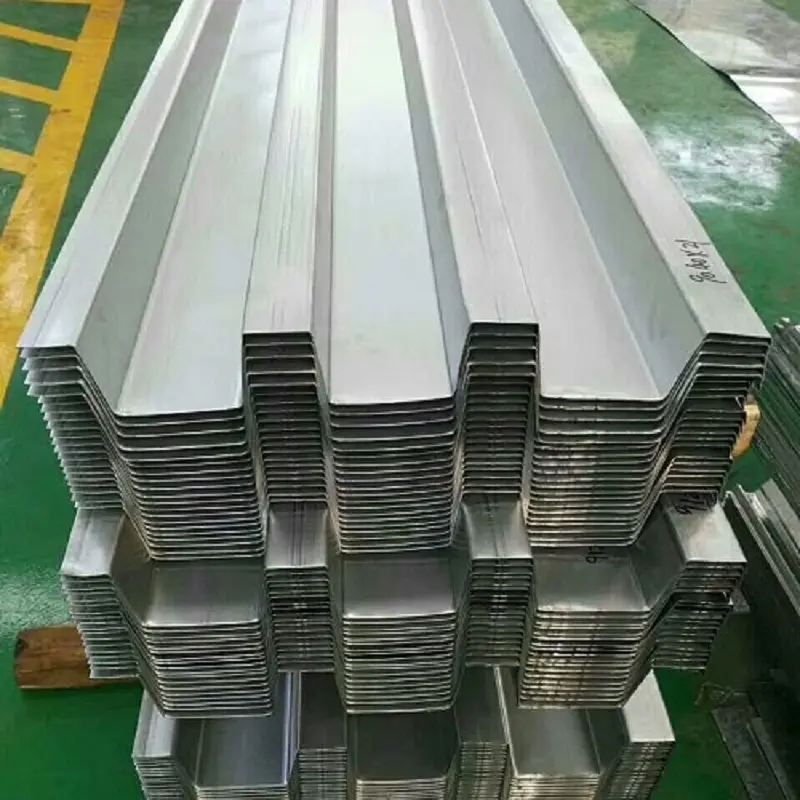

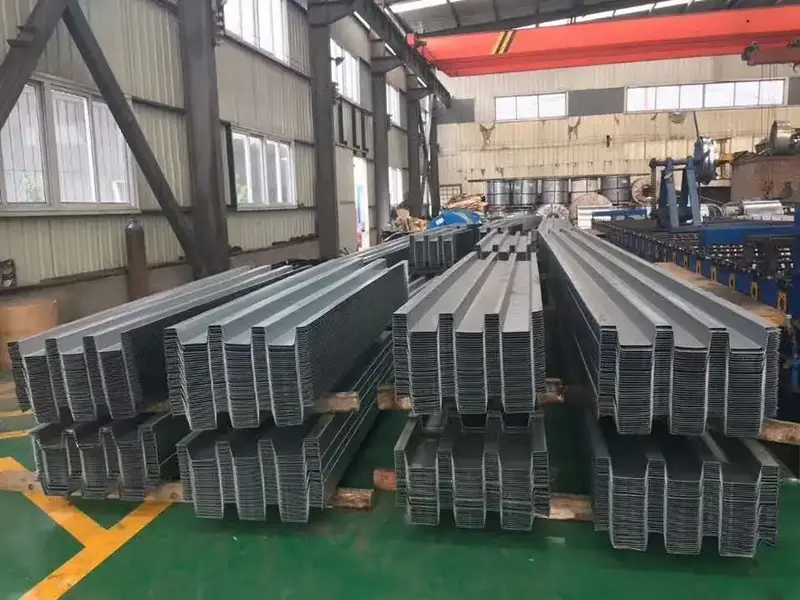

Open-Rib Floor Decking hotz osatutako panel korrugatu bat da, beroan galbanizatuz edo Al-Zn estalitako altzairuzko xaflaz egindakoa. V, U edo ebakidura trapezoidala irekia du, saihets-kanalaren goiko aldea irekita utzita. Diseinu horri esker, erraztu egiten da armadura-barrak jartzea, erabilgarritasun-lerroak bideratzea eta hormigoia obran botatzea.

SEBNO Eraikuntza Materialakprofil irekiko zoru-oholak hornitzen ditu altzairuzko egituraren produktu sortaren barruan. Panelek enkofratu iraunkor gisa balio dute eraikuntzan eta gero hormigoizko lauzarekin konposatuta lan egiten dute trakzio-indar gisa.

Oinarrizko materialak eta gainazalaren tratamendua

Oinarrizko materiala kalitate handiko karbonozko egitura-altzairua edo aleazio baxuko altzairua da, hala nola Shougang, Angang, Hangang, Tanggang, Baosteel eta WISCO bezalako etxeko ekoizle handienek. Estalduraren pisua normalean 60 eta 275 g/m² bitartekoa da, eta gehienez 600 g/m² ingurune zorrotzetarako eskuragarri dago.

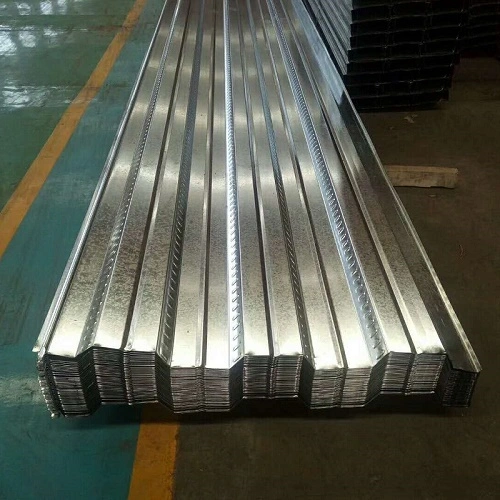

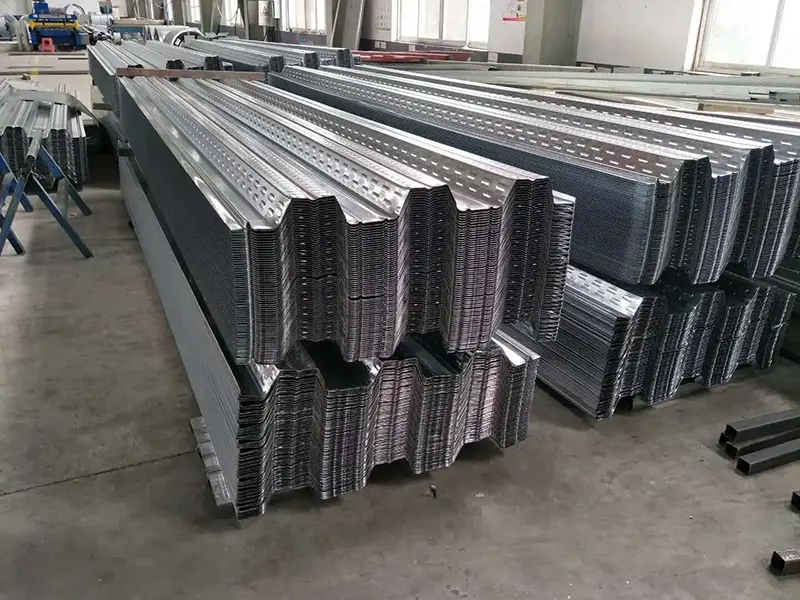

Etekin-indar arruntak 250 MPa, 280 MPa, 320 MPa eta 350 MPa dira, eta 550 MPa arte irits daitezke. Azalera erliebea egin daiteke hormigoiarekiko lotura hobetzeko, eta horrek altzairuzko estalkiaren eta xaflaren arteko konposatu ekintza fidagarria ezartzen laguntzen du.

Nola instalatzen den sistema

Eraikuntzan zehar, estalkia altzairuzko habeen gainean jartzen da eta muturretan bermatzen da erabateko sartze puntuko soldadurekin. Tarteko konexioek ebakidura-zuloak erabiltzen dituzte oholtzatik altzairuzko habean soldatuta. Aldameneko panelak estutu-puntuak elkarlokatzen dituzten estutze-tresna espezializatuekin elkartzen dira.

Oholtzak hormigoi hezearen eta eraikuntzako kargaren autopisuari eusten dio eraikuntza-fasean. Hormigoia gogortu ondoren, xaflarekin batera sistema konposatu gisa jokatzen du, egitura-kalkuluetan trakzio-indargarri gisa funtzionatzen duena.

Profilaren aukerak eta datu teknikoak

Profil irekiko solairuko estalkiak profil sorta zabala hartzen du. Beheko taulan hainbat eredu nagusiren parametro adierazgarriak zerrendatzen dira.

Eraikuntzaren Errendimendua eta Balioztatzea

1. Unshored Span gaitasuna

Hormigoia isurtzerakoan, estalkiak eraikuntza-kargari eutsi behar dio bere indarra eta zurruntasuna erabiliz. 1,2 mm-ko lodiera duen Q345 altzairuz egindako YX60-263-790 modelorako, 120 mm-ko lodierako lauza konposatu jarrai baten hiru tarteko zabalerarik gabeko gehienezko tartea 2,65 m-koa da. 0,8 mm-ko lodierako YX51-250-750 modeloak 2,5-3,0 m bitarteko tarte aplikagarria du.

Lehorreratu gabeko gaitasun honek hainbat solairutan aldi berean instalatzea ahalbidetzen du, eta hormigoia isurtzea eta eraikuntza-sekuentzia orokorra azkarragoa ahalbidetzen du.

2. Lauza konposatuak karga-jasateko gaitasuna

Altzairuzko estalkiak eta hormigoiak erliebeen eta zizaila-zuten bidez konposatu egiten direnean, karga-ahalmena nabarmen handitzen da. Esaterako, YX60-263-790 (1,0 mm-ko lodiera) Q235 altzairuzko habeekin eta 100 mm-ko lodierako C30 hormigoizko lauza batekin YX60-263-790 (1,0 mm-ko lodiera) erabiltzen duen konfigurazio batek 21,71 kN·m-ko malgutasun-ahalmena du. Horren ordez Q345 altzairua erabiltzen bada, edukiera 29,77 kN·m-ra igotzen da. Parametro hauek erabiliz kalkula daitezke beste hormigoi-maila, xafla-lodiera eta altzairu-maila batzuen edukiera-balioak.

3. Eraikuntza-prozedura nagusiak

Hainbat prozedurak arreta behar dute instalazioan. Oholtza-muturrak altzairuzko habeetara konektatu behar dira, sartze osoko puntu-soldadurarekin. Tarteko konexioek estalkiaren bidezko soldadura erabiltzen dute. Aldameneko xaflak erliebe-puntuetan elkarri lotzen dira, tenkagailu espezializatuen bidez. Eremu kurbatuetan, plasma ebaketa gomendatzen da ertzak leunak mantentzeko eta estaldura galbanizatua mantentzeko.

Jatorrizko diseinuak 305 mm-ko soldadura tartea zehazten du, baina hori murrizten da eraikuntzan zehar oinezko trafikoan edo hormigoia isurtzean deformazioa saihesteko. Momentu negatiboen errefortzua ere instalatu behar da kantilevered sekzioetan diseinuaren zehaztapenen arabera, pitzadurak saihesteko.

Praktikan abantaila teknikoak

1. Enkofratu Iraunkorrak.Estalkiak egurrezko enkofratu tradizionalak ordezkatzen ditu, beraz, ez da instalaziorik, kentzerik edo zundaketarik egin beharrik. Horrek eraikuntza-egutegia azkartzen du.

2. Arina Indar Handiarekin.Altzairuaren kontsumoa gutxi gorabehera 9-10 kg/m² da 0,8 mm-ko lodierako xafletarako, 2,5-3,5 m-ko tarte optimoarekin. Oholtzak trakzio-indargarri gisa ere funtzionatzen du zoru konposatuen sisteman.

3. Eraikuntza sekuentzial eraginkorra.Panelak hainbat solairutan jar daitezke aldi berean, eta hormigoia etapaka bota daiteke. Horrek nabarmen laburtzen du proiektuaren kronograma orokorra.

4. Utility bideratze erosoa.Saihets irekiko profilak kanalizazioak eta kableatuak zuzenean instalatzea ahalbidetzen du, bigarren mailako zirrikitu edo kanalizaziorik gabe.

5. Korrosioarekiko Erresistentzia eta Birziklagarritasuna.Galbanizatutako estaldurak herdoilaren prebentzioa ematen du eraikuntza- eta zerbitzu-faseetan. Altzairuzko materiala guztiz birziklagarria da bere bizitzaren amaieran.

Diseinua eta Instalazioari buruzko gogoetak

Espazio eta karga eskakizunetarako:Aukeratu profila eta lodiera lehorreratu gabeko span-taulen eta lauza konposatuen karga-kalkuluen arabera. Karga astunagoak edo tarte luzeagoak panel lodiagoak edo altzairu kalifikazio altuagoak behar ditzakete.

Erabilgarrien bideratzerako:Saihets irekiek kanalizazioak eta kableatuak egitea errazten dute, baina diseinua errefortzuaren kokapenarekin koordinatu behar da gatazkak saihesteko.

Eremu kurbatu edo irregularretarako:Plasma ebaketa hobesten da zizaila baino gehiago ertzaren kalitatea eta estaldura galbanizatuaren osotasuna mantentzeko.

Soldadura garaian:Jarraitu puntuzko soldaduretarako eta zizaila-zuloetarako zehaztutako soldadura tartea. Tarte trinkoagoa erabil daiteke aldi baterako eraikuntzan deformazioa saihesteko, baina egitura-diseinua errespetatu behar da azken konexioetarako.

Proiektuen aplikazio tipikoak

1.Solairu konposatuen sistemak solairu anitzeko eta altuera handiko altzairuzko egituretarako.

2.Industria-lantegietarako eta biltegi logistikoetarako zoru-egiturak.

3.Espazio handiko zoru-proiektuak, merkataritza-konplexuak eta aparkaleku-egiturak barne.

4.Eraikuntza azkarra eta etapakako lan-fluxuak behar dituzten altzairuzko egitura-proiektuak.

Maiz egiten diren galderak

1. Nola desberdintzen dira profil irekiko eta itxitako estalkiak suaren erresistentziari dagokionez?

Profil itxiko estalkiak suaren aurkako erresistentzia hobea eskaintzen du, saihetsak guztiz itxita daudelako eta hormigoiak altzairua erabat inguratzen duelako. Profil irekiko estalkiak suaren aurkako neurri osagarriak behar izan ditzake, proiektuaren suaren kalifikazioaren arabera. Su-probak profil mota bakoitzerako berrikusi behar dira.

2. Profil irekiko estalkiak erabil al daitezke behin-behineko babesik gabe?

Bai, profil irekiko modelo asko lehorreratu gabeko instalazioetarako diseinatuta daude, zehaztutako tarte-mugetan. Esate baterako, YX60-263-790 1,2 mm-ko Q345 altzairuarekin 2,65 m-ra arte zabal daiteke 120 mm-ko hiru tarteko lauza jarraitu baterako. Jo ezazu beti fabrikatzailearen span-taulak eta proiektuaren egitura-kalkuluak.

3. Zein da galbanizatuaren eta Al-Zn estalitako estalkien arteko aldea?

Bi estaldurak korrosioaren babesa eskaintzen dute, baina Al-Zn estaldurak normalean erresistentzia hobea eskaintzen du tenperatura altuko eta zenbait ingurune korrosiboetan. Aukera proiektuaren ingurunearen eta zerbitzu-bizitzaren eskakizunen araberakoa da. Al-Zn estaldura kostaldeko edo industriako ezarpenetarako zehaztu ohi da.

4. Nola instalatzen dira zerbitzu-lineak profil irekiko estalkiekin?

Saihets irekiek hormigoia sendatu ondoren hodiak eta hariak exekutatzeko lekua eskaintzen dute. Honek xaflan kanalak mozteko beharra ezabatzen du. Dena den, hormigoia isuri aurretik planifikatu behar da erabilgarritasun-diseinua, armadura-barren interferentziak saihesteko.

5. Zein estandar aplikatzen dira Open-Rib Zoruko estalkietan?

Estandar nagusia GB/T 12755-2008 da profilatutako altzairu xafletarako. Egitura-diseinuak GB 55004-2021 eta 05SG522 atlas estandarra jarraitzen du normalean. Materialen ziurtagiriak eta karga probaren txostenak eska daitezke.
