Alu-Mg-Mn arkudun estalki-panelak

SENBO Eraikuntzako materialakAlu-Mg-Mn arkudun estalki-panelak hornitzen ditu bere metalezko teilatu-sistemaren produktu sortaren barruan. Panel hauek AA3004 serieko aluminio-magnesio-manganeso aleazioz fabrikatzen dira eta profil kurbatu eta ez-estandarrak osatzen dituzte teilatuaren geometria konplexuetarako arkitektura-eskakizunak betetzeko.

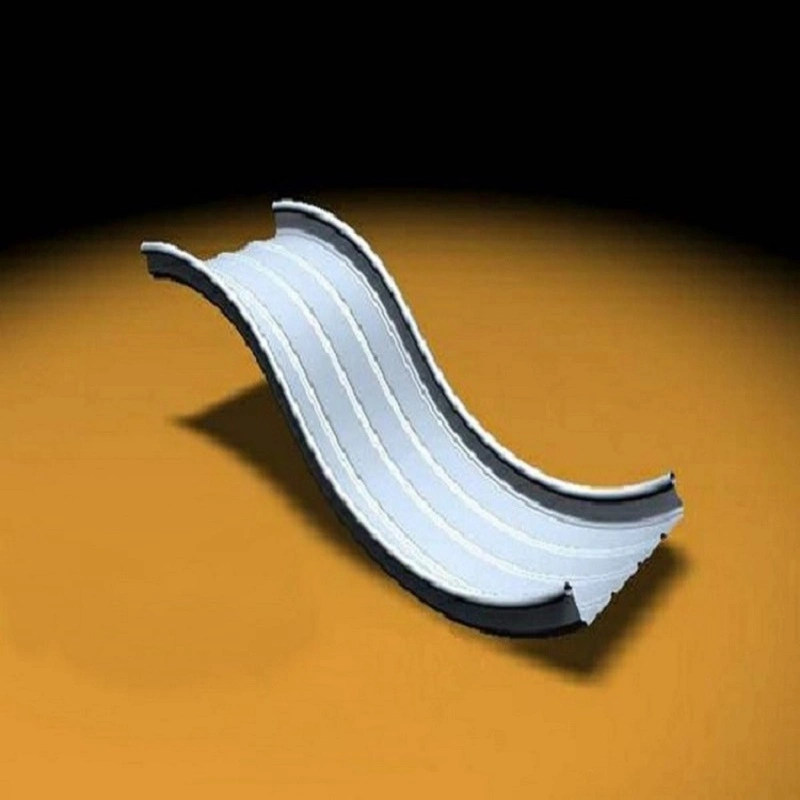

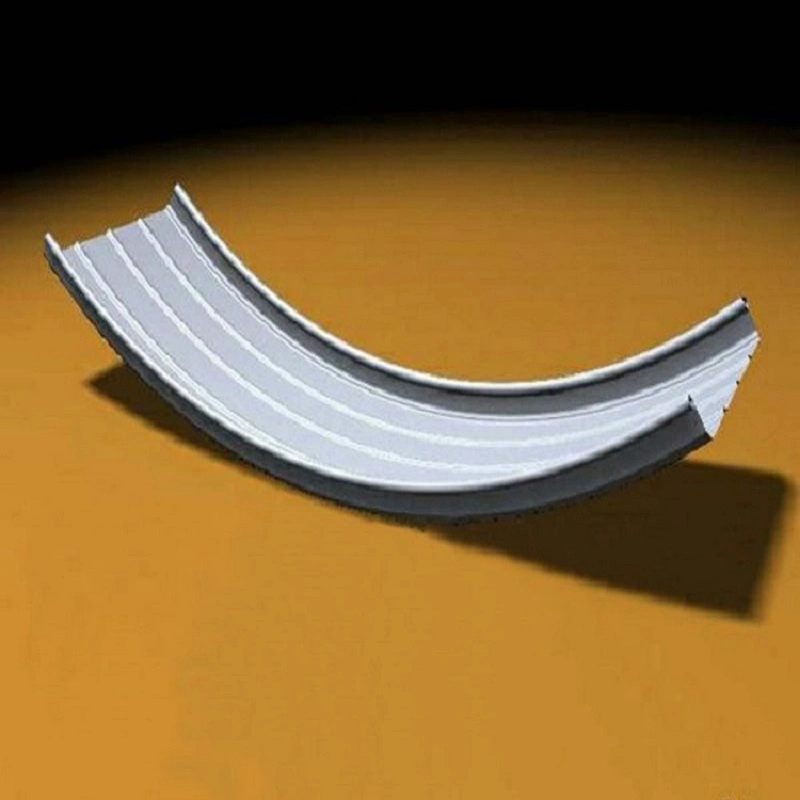

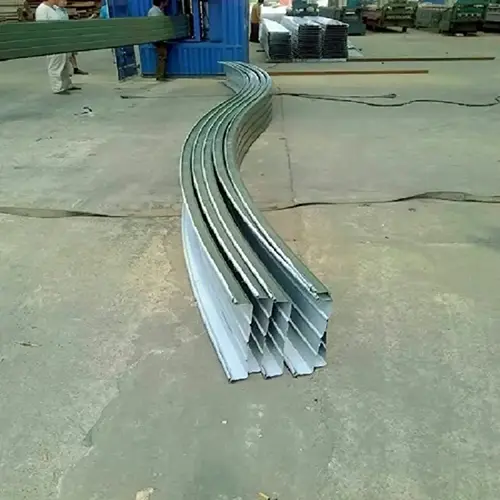

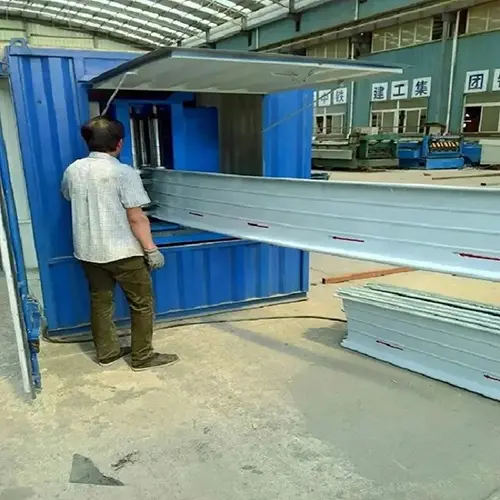

Al-Mg-Mn arkudun estalki-panela abiadura handiko eta doitasun handiko erroiluen konformazio-ekipoarekin ekoitzitako profil profilatuko panel espezializatua da. Substratuaren konposizioak % 1,0-% 1,5 manganesoa eta % 0,8-% 1,3 magnesioa ditu, eta aluminioa gainerakoa osatzen du. Al-Mg-Mn jostura zutikako panel estandarren eratorri gisa, arkudun panelak konformazio prozesu espezializatu bat jasaten du xafla lauak forma kurbatuetan eraldatzeko. Honek diseinu arkitektoniko modernoak onartzen ditu, hala nola teilatu forma arkuak, kurbatuak eta esferikoak.

Aleazio-konposizioa eta erabilgarri dauden profilak

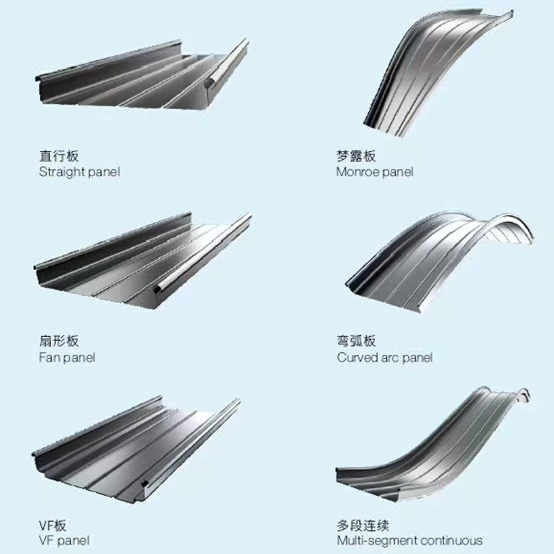

Eskuragarri dauden profilak YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 eta YX28-205-820 bezalako modeloak dira. Fan-formako eta tapered panelak ere pertsonalizatu daitezke proiektuaren eskakizun zehatzak betetzeko.

Panel hauek oso erabiliak dira eraikin publiko handietako estalki-sistema ez-estandarrak, aireportuetako terminalak, estadioak eta hitzaldi eta erakusketa zentroak barne. Produktuaren gainazala pre-roll estaldura prozesu baten bidez tratatzen da eta PVDF fluorokarbono estaldura batekin eskuragarri dago, estetika arkitektonikoa eta iraunkortasuna uztartuz.

Eremu frogatua

1. Estandarra ez diren teilatu-formetara moldagarritasuna

Aluminio-magnesio-manganeso aleazioak indar eta malgutasun oreka eskaintzen du, eta teilatu-forma konplexuak osatzeko egokia da, hala nola 3D gainazal kurbatuak, esferikoak eta abaniko-formakoak. Kurbaketa eta haize-formako panelen ekoizpen-teknologi espezializatuen bidez, arkudun panel hauek diseinu-eskakizun anitzak bete ditzakete, errendimendu estankoa mantenduz.

Produktua hainbat forma arkitektonikotan aplikagarria da, besteak beste, kurbadura positiboa edo negatiboa duten teilatuak, arku-teilatuak, isurialde bakarreko eta bikoitzeko teilatuak, elkarren arteko teilatu-egiturak, isurialdeko teilatuak eta teilatu kurbatuak.

2. Zabalgune Handiko Arku Teilatu Proiektuetan Balioztatzea

Fujian-eko Zhangzhou Grain Depot-eko biltegien arteko kanola-proiektuak aluminio-magnesio-manganeso estalitako arku korrugatuzko teilatu-sistema erabili zuen. Egiturak 18 metro ditu, 108 metroko luzera eta guztira ia 2.000 metro koadroko azalera hartzen du.

Teilatuak YT6118 modeloko aluminio-magnesio-manganeso panel korrugatuak ditu, 1,2 mm-ko lodiera dutenak. Arkuaren altuera 4,085 metrokoa da, eta igoeraren arteko erlazioa 0,23koa da. Instalazioa sei eguneko epean amaitu zen. Panelak hiru unitate txikiagoko oinarrizko unitate bakarrean josiz fabrikatu ziren, eta gero altzairuzko osagai txertatuak jaso eta bermatu ziren. Unitateak jostura estankoen metodo baten bidez konektatu ziren.

3. Erresistentzia handiko egitura arina

Aluminioak 2,73 g/cm³-ko dentsitatea du gutxi gorabehera, altzairuaren heren bat. Aluminio-magnesio-manganeso panelek gutxienez 190 MPa-ko erresistentzia, 240-285 MPa-ko trakzio-erresistentzia eta gutxienez % 3ko luzapena erakusten dute. Egituraren osotasuna mantenduz, arkudun panel hauek estalki-sistemaren karga hila murrizten dute.

Zhangzhou Grain Depot proiektuan, diseinuak 0,3 kN/m²-ko karga bizia uniformeki banatuta eta 0,40 kN/m²-ko diseinuko haize-presioa suposatu zuen, 10 urteko itzuleran oinarrituta.

4. Korrosioarekiko Erresistentzia eta Iraunkortasuna

Aluminio-magnesio-manganeso aleazioko substratuak herdoilaren aurkako propietateak ditu. Era naturalean sortutako gainazaleko oxido-geruzak oxidazioa eta korrosioa saihesten ditu, azido eta alkaliekiko erresistentzia eskaintzen duen bitartean. Estalitako panelek auto-sendatzeko babes-filma sor dezakete ingurune gogorretan, klima hezeetarako egokiak bihurtuz. Diseinuaren zerbitzu-bizitza 50 urte baino gehiagokoa da, 15-20 urteko estalduraren bermearekin.

Datu Teknikoen Laburpena

Ondorengo parametroak ekoizpen estandarretan eta dagozkion estandarretan oinarritzen dira. Pertsonalizazioa eskuragarri dago proiektuaren eskakizun zehatzak betetzeko.

Zer dela eta ondo funtzionatzen duten panel hauek

1. Diseinu konplexuetarako moldaketa malgua.Panelak forma irregularretan prozesatu daitezke, hala nola, abaniko formakoak, konikoak, ganbilak eta ahurra kurbatuak eta panel esferikoak. Honek arkitektura modernoaren diseinu pertsonalizatuaren eskakizunak onartzen ditu gainazal kurbatuetarako eta arkudun teilatuetarako.

2. Arina, Trakzio Erresistentzia handikoa.Altzairuaren heren bat inguruko dentsitatearekin eta 240 MPatik gorako trakzio-erresistentziarekin, panelek estalki handiko estalkietarako baldintzak betetzen dituzte, 18 metrotik gorako tarteak barne.

3. Korrosioarekiko erresistentzia eta zerbitzu-bizitza luzea.Aleazioak modu naturalean oxido geruza babesgarria osatzen du. Sistemak 50 urte baino gehiagoko bizitzarako diseinatuta dago, 15-20 urteko estalduraren bermearekin.

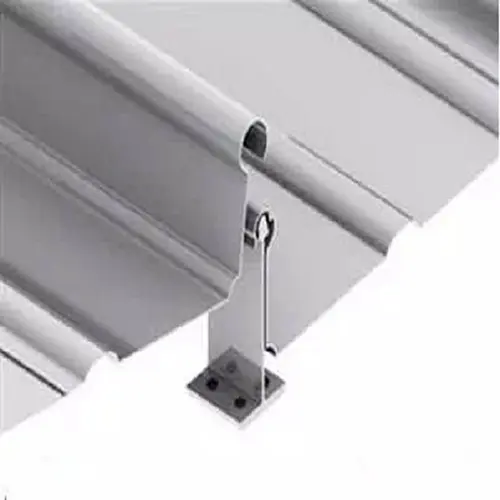

4. Iragazgaitza fidagarria Interblokeo modular bidez.Lotura arteko lotura-prozesu modularrak panelen juntura estuak eta drainatze- eta iragazgaizte-errendimendu fidagarriak bermatzen ditu.

5. Material birziklagarria.Aluminio aleazioko materiala guztiz birziklagarria da, eta horrek eraikuntza berdearen helburuak onartzen ditu.

Diseinu eta Instalazio Faktoreak

Teilatu kurbatu edo esferikoetarako:Lan egin fabrikatzailearekin diseinu fasearen hasieran, hautatutako profilaren eta lodieraren lor daitekeen kurbadura-erradioa baieztatzeko. Fan-formako eta koniko panelek dendako marrazki zehatzak behar dituzte.

Luzerako aplikazioetarako:Egiaztatu panelaren zabalera-gaitasuna behar diren kargen aurrean. Zhangzhou Grain Depot proiektuak 1,2 mm-ko lodierako panelak erabili zituen 18 metroko tartean, baina proiektu bakoitza tokiko haize- eta elur-kargen arabera kalkulatu behar da.

Kostaldeko edo hezetasun handiko inguruneetarako:Aukeratu PVDF fluorokarbonozko estaldura eguraldiaren erresistentzia hobetzeko. Egiaztatu substratuaren kalifikazioa eta estaldura-sistema bateragarriak direla espero diren esposizio-baldintzekin.

Instalazioan:Panelak normalean fabrikako unitateetan aurrefabrikatzen dira eta posizioan igotzen dira. Erabili zehaztutako jostura-metodoa juntura estankoak ziurtatzeko. Jarraitu fabrikatzailearen jarraibideak maneiatzeko, altxatzeko eta lotzeko, gainazaleko kalteak ekiditeko.

Proiektu mota tipikoak

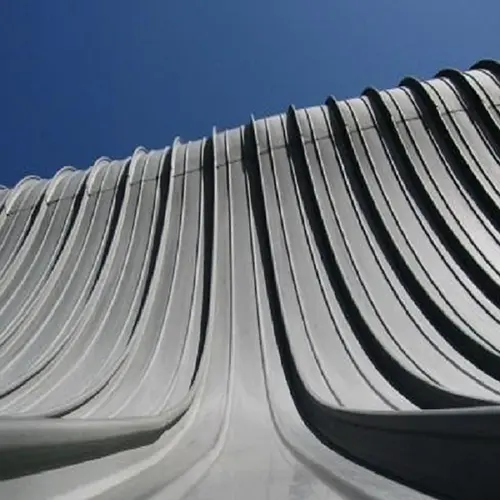

1.Estadioak eta erakusketa zentroak bezalako eraikin publiko handietarako estalki-sistema kurbatuak, esferikoak eta forma irregularrekoak.

2.Aireportu-terminaletarako eta abiadura handiko tren geltokien forma konplexuko estalki- eta fatxada-sistemak.

3.Arku luzeko teilatu-egiturak, hala nola biltegiratze-instalazioak eta nekazaritza-negutegiak.

4.Eraikin mugarrietarako estalki-sistemak diseinu arkitektoniko eskakizun bereziak dituztenak.

Erosleen galderei erantzun zaie

1. Zertan desberdintzen da Al-Mg-Mn arkudun estalkia zutik josturako panel estandarretik?

Jostura zutikako panel estandarrak zuzenak dira normalean eta teilatu lauetan edo malda leunetan instalatzen dira. Arkudun panelek konformazio gehigarria jasaten dute teilatu-geometria ganbila, ahurra edo esferikoa jarraitzen duten profil kurbatuak sortzeko. Bi sistemek elkarren arteko lotura-teknologia antzekoa erabiltzen dute, baina arkudun panelak teilatu-forma ez-estandarretarako diseinatuta daude bereziki.

2. Zein da panel hauetarako lor daitekeen gutxieneko kurbadura-erradioa?

Gutxieneko kurbadura-erradioa panelaren profilaren, materialaren lodieraren eta aleazio-tenperaren araberakoa da. Diseinu fasean fabrikatzailearekin baieztatu behar da hori. Teilatuaren geometriaren marrazkiak goiz emateak aukeratutako panelak beharrezko kurbadura lor dezakeen ala ez zehazten lagun dezake, egituraren errendimendua kaltetu gabe.

3. Panel hauek kostaldeko inguruneetarako egokiak al dira?

Bai. Aluminio-magnesio-manganeso aleazioak korrosioarekiko erresistentzia naturala du, eta PVDF fluorokarbonozko estaldurak eguraldiaren erresistentzia hobetzen du. Horri esker, panelak kostaldeko eta hezetasun handiko inguruneetarako egokiak dira. Diseinuaren zerbitzu-bizitza 50 urte baino gehiagokoa da baldintza normaletan.

4. Nola ekoizten dira haize-formako eta koniko panelak?

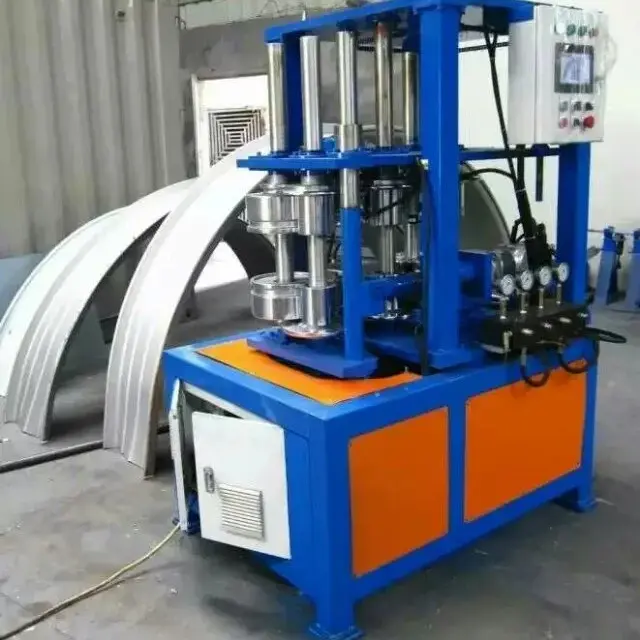

Fan-formako eta konikodun panelak konformazio ekipamendu espezializatuak eta tresna pertsonalizatuak erabiliz ekoizten dira. Normalean teilatuaren geometriatik eratorritako dendetako marrazkietan oinarrituta fabrikatzen dira. Panel bakoitza banan-banan eratuta dago gainazal kurbatuan duen posizio zehatza etortzeko, egokitze egokia eta jostura estankoak bermatuz.

5. Zer informazio behar da aurrekontua egiteko?

Mesedez, eman teilatuaren geometriaren marrazkiak (kurbadura-erradioa barne), panelaren profila, lodiera, estaldura mota, kantitatea eta proiektuaren kokapena. Abaniko-formako edo konikodun panelak behar badira, sartu diseinuaren plano xehatuak. Horrek gure taldeari aurrekontua eta ekoizpen-plan zehatza prestatzen laguntzen dio.
