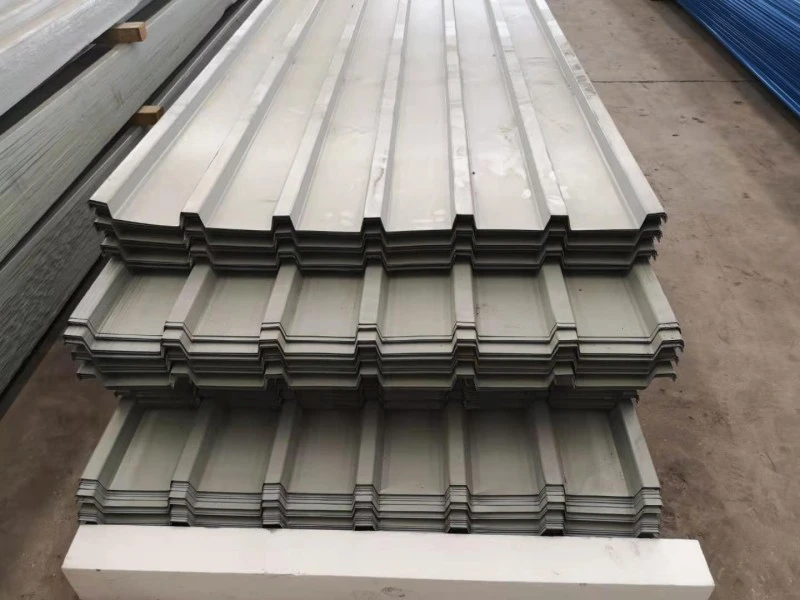

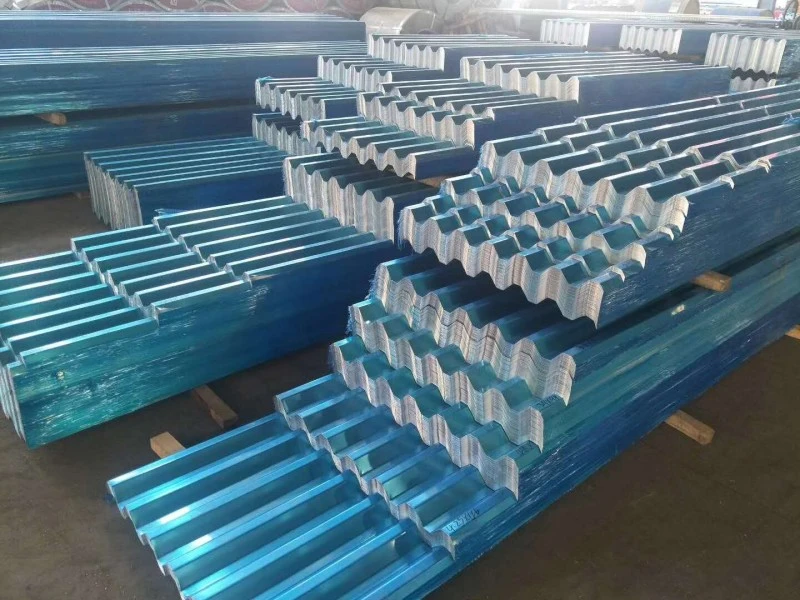

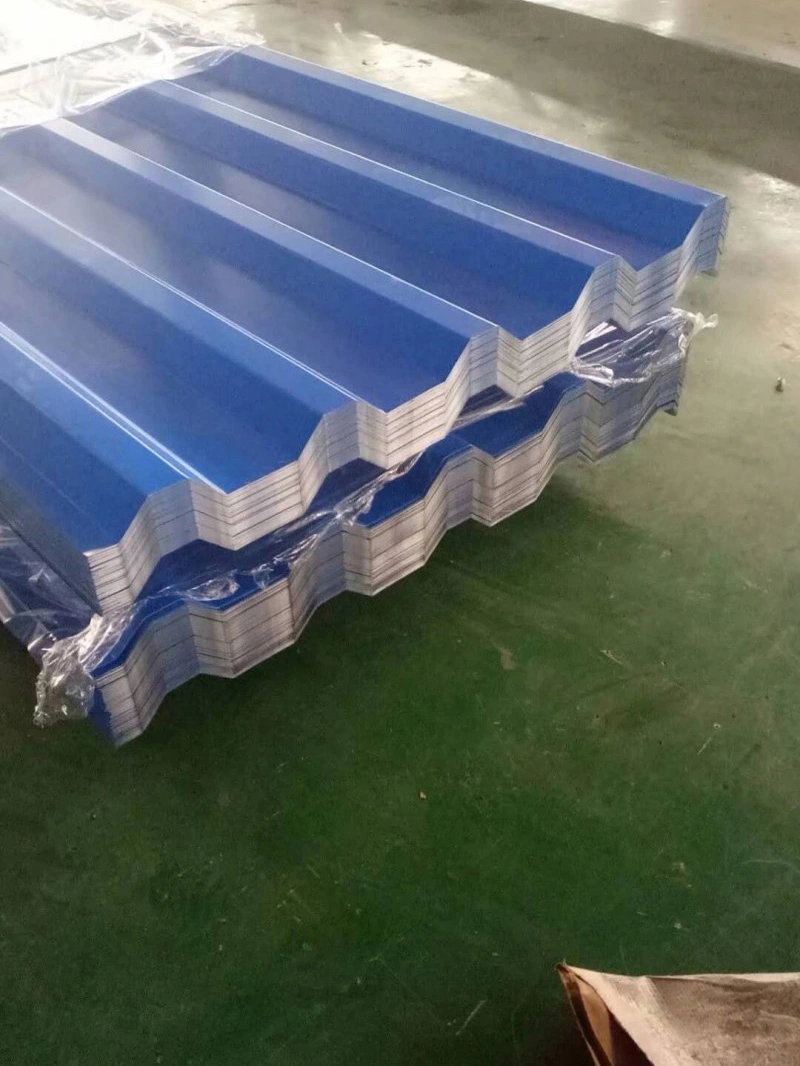

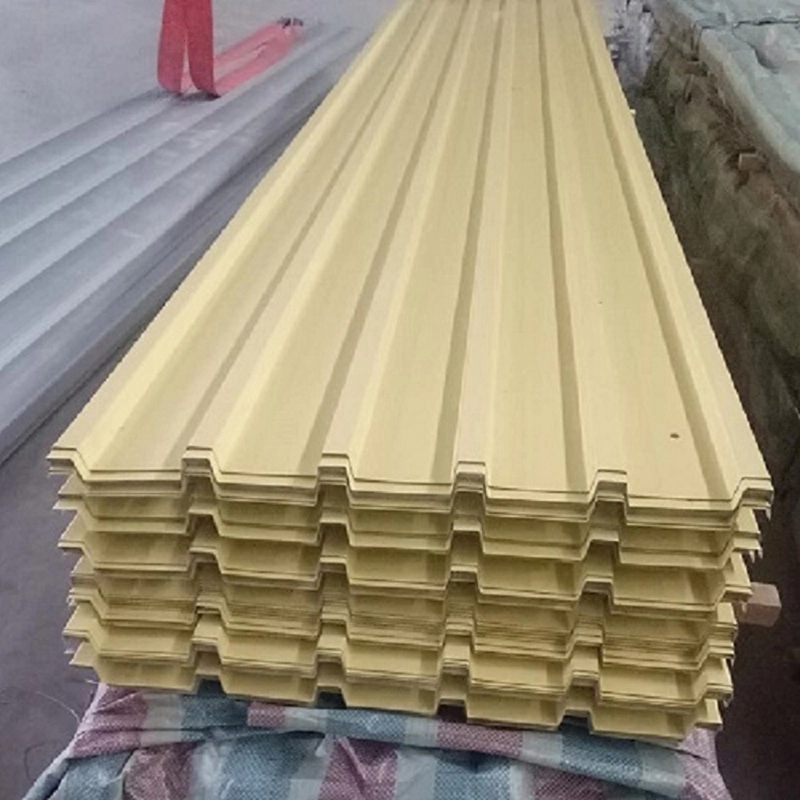

Kolorez estalitako altzairuzko estalki-xafla

Kolorez estalitako altzairuzko estalkietako xaflak aurrez margotutako altzairuzko bobinaz egindako erroiluen hotzean profil korrugatu batean moldatzen dira. Xafla bakoitzak altzairuzko nukleoa, bi aldeetan estaldura metalikoa eta akabera organiko ondua konbinatzen ditu. Oinarrizko metala Q235B edo DX51D izan ohi da, eta babes-geruza metalikoa zinka edo aluminio-zinka izan daiteke, alde bakoitzeko 40 g/m²-tik 275 g/m²-ra arteko estaldurarekin. Pintura-sistemak normalean inprimaketa bat eta 20 μm-ko poliesterrezko estaldura bat ditu, eta PVDFa UV esposizio edo gatz-ihindura indartsuagoa duten guneetarako gordetzen da. SENBOk bobinaren lodieraren eta estalduraren pisuaren sarrerako egiaztapenak egiten ditu, eta erroiluen konformazio-lerroak saihetsaren geometria eta zabalera eraginkorra ekoizpenean zehar egiaztatzeko ezartzen dira.

Profil eta neurri komunak

• YX35-125-750:saihetsaren altuera 35 mm, saihetsen arteko tartea 125 mm, zabalera eraginkorra 750 mm.
• YX25-210-840:saihetsaren altuera 25 mm, saihets-tartea 210 mm, zabalera eraginkorra 840 mm.
• YX15-225-900:saihetsaren altuera 15 mm, saihetsen arteko tartea 225 mm, zabalera eraginkorra 900 mm.

Xaflaren luzera eskaeraren arabera mozten da, eta etengabeko luzerak posible dira garraioak baimentzen duenean. Profila aukeratzeak zabalera-gaitasunari, drainatze-jokaerari eta itxurari eragiten dio.

Parametroen Taula

Proba datuak eta proiektuaren iritzia

Portaera Mekanikoa

Substratuak gutxienez 270 MPa-ko trakzio-erresistentzia erakutsi behar du. YX35-125-750-rako, konpresio-erresistentzia 200 MPa ingurukoa da, eta hori egokia da kargarik gabeko eta bigarren mailako egitura-inguruetarako. Lodieraren aldakuntza ±0,02 mm-ra kontrolatzen da, eta lautasuna metroko 3 mm-ra mugatzen da, amaitutako teilatuan ur atxikipena ekiditeko.

Atxikimendu eta Korrosio Erresistentzia

Zeharkako probak estaldura kentzeko eremua % 5ean edo azpian egotea eskatzen du. Gatzaren errendimendua normalean 500 ordu igaro ondoren herdoil gorririk ez dagoela zehazten da material estandarrarentzat. Zink estaldura pisu handiagoak emaitza hau hobetzen du. Benetako eskakizuna proiektuaren kokapenarekin eta korrosio atmosferikoaren kategoriarekin bat etorri behar da.

Ura drainatzea

Forma korrugatuak euri-ura kanaletan zehar teilatu-hegaletara bideratzen du. Gainjarritako junturak garbigailu eta zigilatzaile iragazgaitzekin zigilatzen dira. Gutxieneko %5eko malda izatea gomendatzen da. Purlin lerrokatzeak eta finkagailuak kokatzeak zuloak eta ihesak saihesten laguntzen du.

Errendimendu termikoaren adibidea

Shanghaiko Chongming Barrutiko proiektu pilotu batek estaldura bero-isolatzailea aplikatu zuen lehendik zeuden koloretako altzairuzko estalkiaren gainean. Tratamenduaren ondoren, gainazaleko tenperatura 63 °C-tik 33 °C-ra jaitsi zen, eta barruko tenperatura 8 °C inguru jaitsi zen. Isolamendu-estaldurak abantaila nagusia izan zuen arren, kasuak erakusten du nola konbinatu daitekeen metalezko xafla gainazaleko tratamendu osagarriekin energia aurrezteko.

Instalazio Abiadura

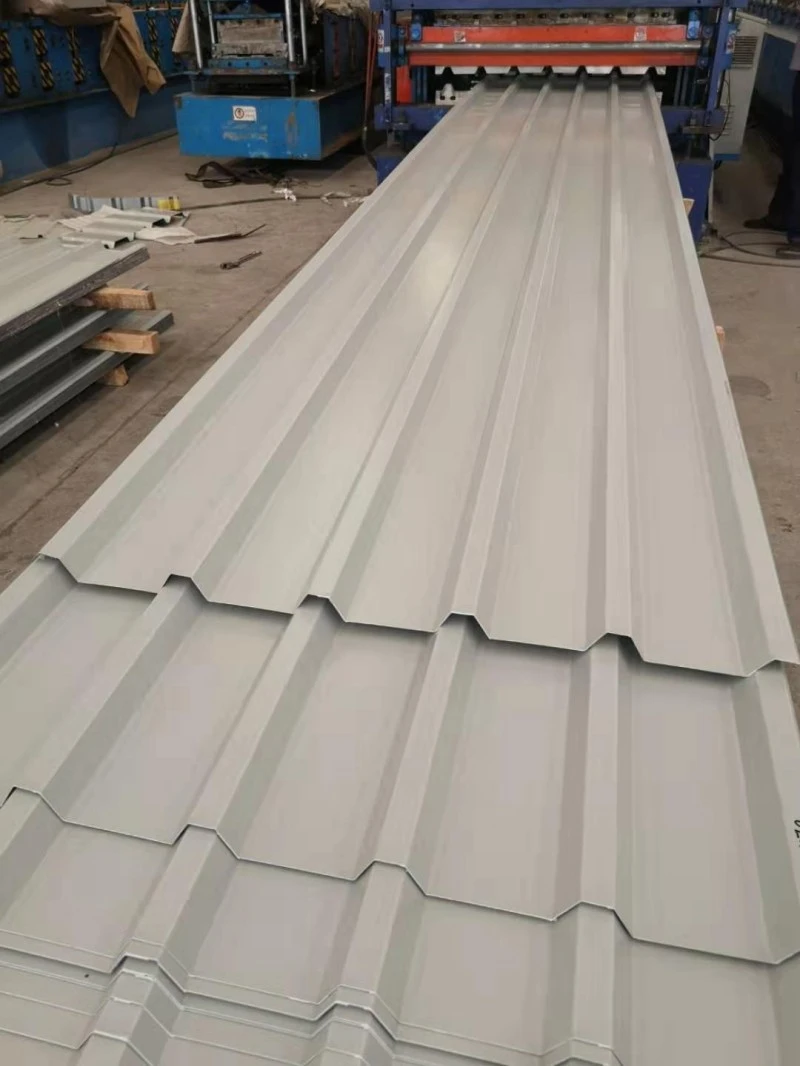

Fabrikan ekoiztutako xaflak azkar instalatu daitezke gunean. Erroiluen konformazioaren eguneroko irteera 3.000 metrora irits daiteke. Altzairuzko marko batekin konbinatuta, kanola eta biltegiko teilatuak denbora gutxian osa daitezke. Xafla luzeek amaierako itzulien kopurua murrizten dute, eta horrek ihes-puntuak ere murrizten ditu.

Diseinu eta Instalazio Oharrak

• Mantendu bobinak eta xaflak lehor instalatu aurretik. Kanpoko biltegiratzeak lur-saia eta estalki transpiragarria behar ditu kondentsazioa saihesteko.
• Erabili bero handia sortzen ez duten ebaketa tresnak. Zizaila eta moztagailuak hobesten dira disko urratzaileak baino.
• Ukitu moztutako ertzak eta marradurak berehala konponketa-pintura bateragarri batekin.
• Hautatu estaldurarekin bateragarriak diren lokailuak eta zirbilgailuak, korrosio galbanikoa gutxitzeko.
• Jarraitu zehaztutako alboko itzuliari eta amaierako itzuliari buruzko xehetasunak. Haize handiko eremuetan, handitu finkagailuen dentsitatea ertz eta ertzetatik gertu.
• Egiaztatu purlin tartea eta lerrokatzea orriak jarri aurretik. Gaizki lerrokatuta dauden purlinek uhindura nabaria eragin dezakete eta saihetsak estresatu ditzake.

Proiektuetako galderak

Zein malda behar da mintz iragazgaitzik gabeko teilatu baterako?

% 5eko edo gehiagoko malda ohikoa da azal bakarreko profiletan. Beheko maldak kasu berezietan erabil daitezke, baina zigilatzeko eta drainatzeko neurri osagarriak diseinatu eta berrikusi behar ditu proiektuaren ingeniariak.

Nola aukeratzen dut zink estalduraren pisua?

Lehenik eta behin, gunearen korrosibitate atmosferikoaren kategoria ebaluatu behar da. Landa-eremu leunak ondo egon daitezke 40 g/m² eta 90 g/m²-rekin. Kostaldeko edo industria guneek 150 g/m² edo gehiago behar dute, edo errendimendu baliokidea duen aluminio-zink estaldura bat.

Xaflak teilatu kurbatuetan instala daitezke?

Profil batzuk erradio handi batera kurbatu daitezke. Gutxieneko erradioa saihetsaren altueraren, xaflaren lodieraren eta estalduraren malgutasunaren araberakoa da. Fabrikatzaileak osatzeko muga baieztatu beharko luke eskaera egin aurretik.

Zerk eragiten du loteen arteko kolorearen aldakuntza?

Kolore-aldakuntza gerta daiteke bobinak ekoizpen lan ezberdinetatik datozenean. Teilatu edo horma handi baterako, seguruagoa da bobina lote batetik gainazal bererako material guztia eskatzea. Hori posible ez denean, eskatu kolore-irakurketa eta ezarri tolerantzia bat, adibidez ΔE ≤ 1,5.

Erosketa eta Ikuskapen Zerrenda

• Berretsi substratuaren kalifikazioa eta estalduraren pisua errota-ziurtagirian produzitu aurretik.
• Eskatu benetako pintura kolorearen lagin bat eta onartu bobina moztu aurretik.
• Egiaztatu xaflaren lodiera, saihetsaren altuera eta zabalera eraginkorra jasotzean. Tolerantziaz kanpoko materiala baztertzea.
• Begiratu estaldura marradurarik, bobina hausturarik edo kolore irregularrik dagoen. Kalte txikiak konpondu daitezke, baina kalte-eremu handiak ordezkatu behar dira.
• Teilatuak haize-altxatze maila zehatz bat bete behar badu, eskatu proba-datuak edo kalkuluak hautatutako profilaren eta finkagailuen diseinurako.
• Suaren errendimendua kezkagarria den proiektuetarako, gogoratu metalezko xafla bakarra ez dela erregarria, baina teilatuaren muntaketa osoak bereizita ebaluatu behar diren isolamendu erregaia edo azpiestalkia izan dezake.
