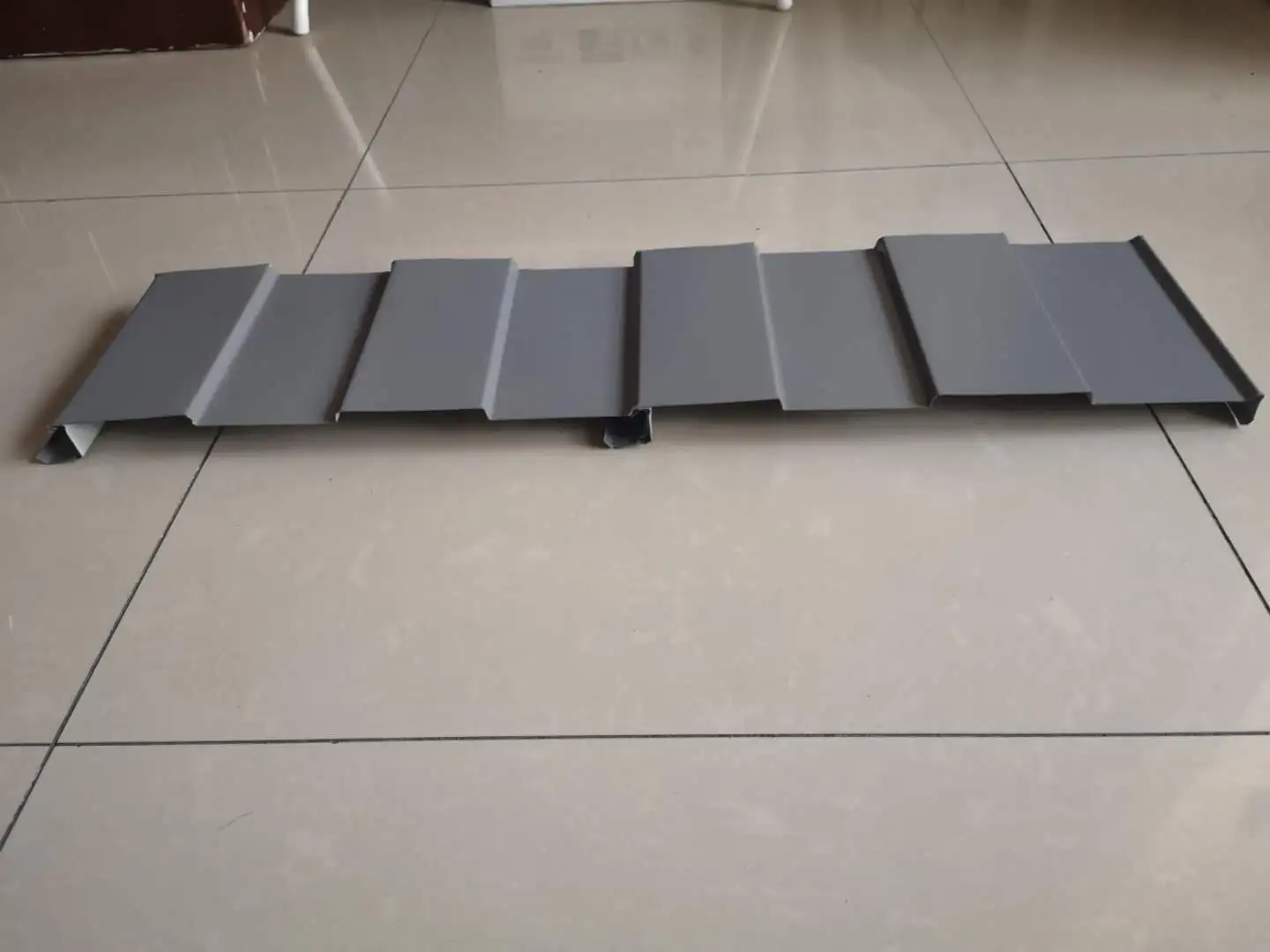

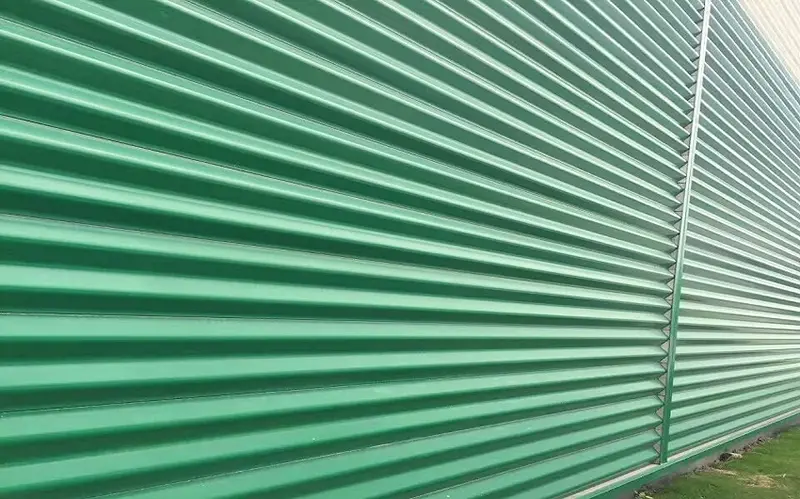

Ezkutatutako finkagailu kolorez estalitako altzairuzko panela

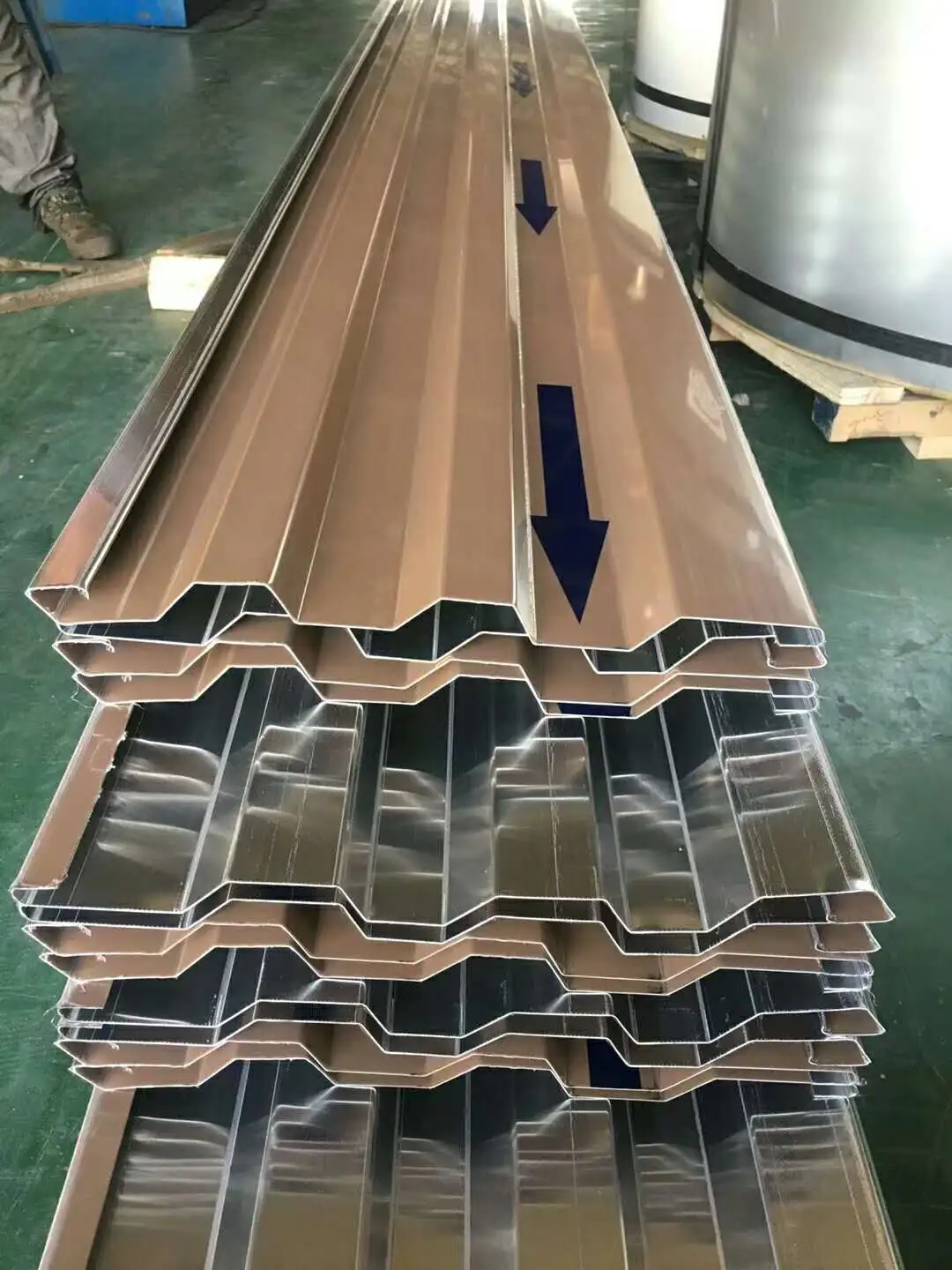

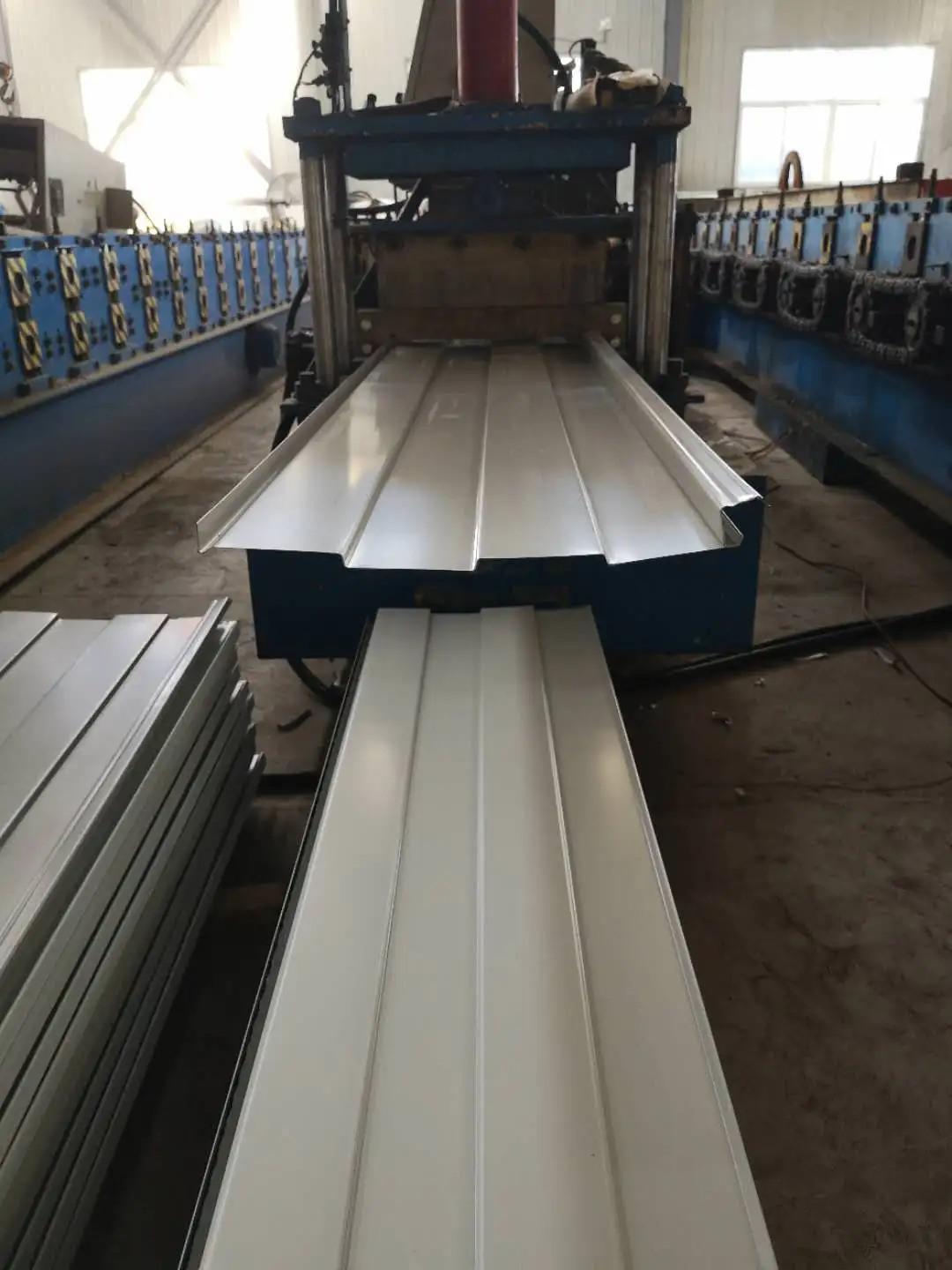

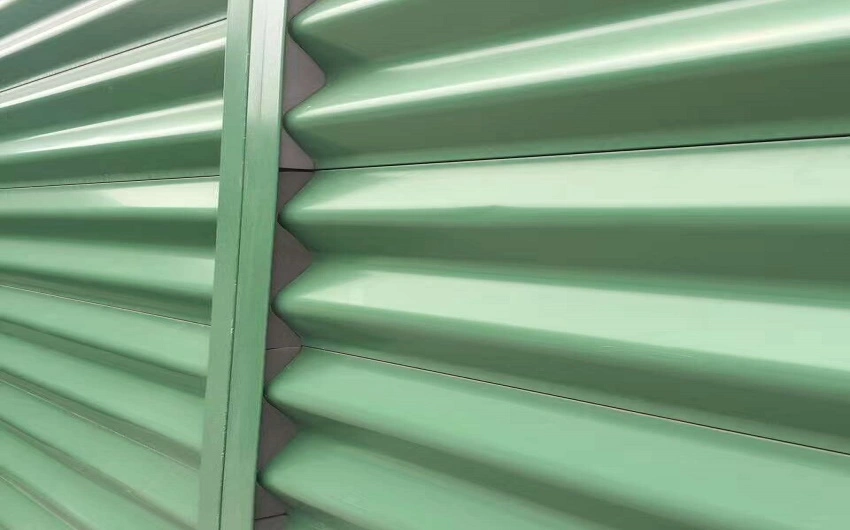

Ezkutuko lokailuak kolorez estalitako altzairuzko panelak, ezkutuko lokailuak edo ezkutuko klipak estalki-panelak ere deitzen direnak, kolorez estalitako altzairuz erroilatutako profilezko xaflak dira. Galbanizatutako edo aluminiozko aleazioko euskarriekin finkatzen dira teilatuaren purlinetan, agerian dauden torlojuak baino. Konexio-sekuentzia ezkutatutako euskarriak purlinetan lotzea dakar, panelaren saihets emea euskarriaren erdiko saihetsarekin lotzea eta, ondoren, jostura jostura-makina batekin blokeatzea ondoko panelen arteko junta estu bat sortzeko. SENBOk profil hauek roll-konformazio-lerro dedikatuetan ekoizten ditu eta produkzioan zehar saihetsen altuera, zabalera eraginkorra eta blokeo-sakonera bezalako dimentsio nagusiak egiaztatzen ditu.

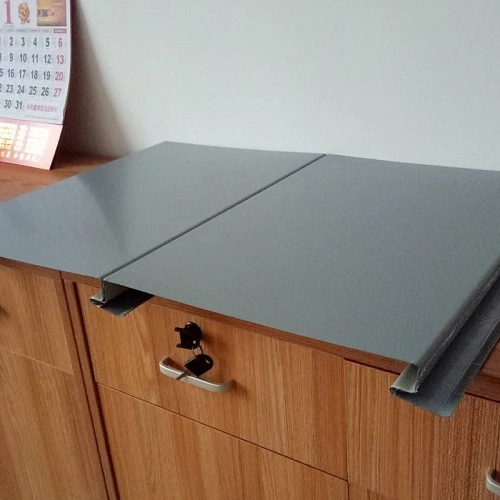

Kolorez estalitako altzairuzko estalki estandarrekiko desberdintasun nagusia finkatzeko metodoan dago. Panel konbentzionalak panelaren gainazaletik pasatzen diren torloju auto-tapatzaileekin bermatzen dira, zigilatzailea behar dute torloju-zulo bakoitzean. Ezkutatutako finkagailuen panelek elkarri lotuta dauden euskarrietan oinarritzen dira, hau da, gainazala sartzerik gabe geratzen da. Ikuspegi honek iragazgaiztasuna hobetzen du, epe luzerako korrosio arriskua murrizten du lokailu puntuetan eta teilatuaren itxura garbiagoa ematen dio.

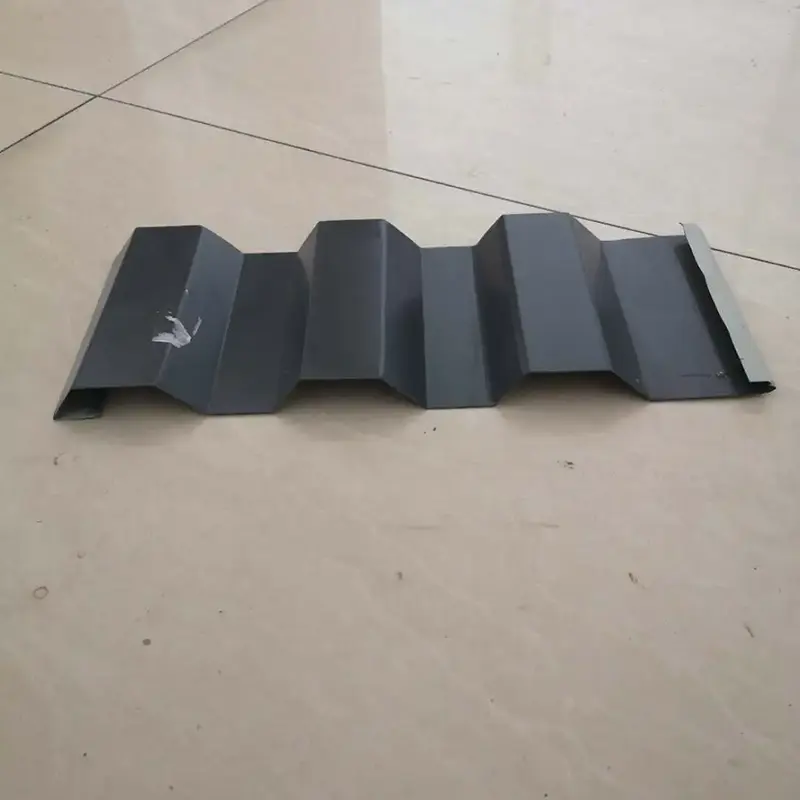

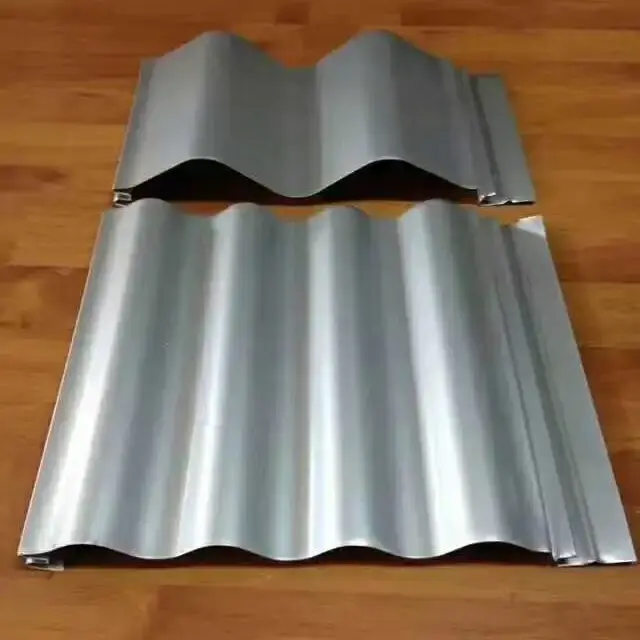

Profil mota arruntak

Zehaztapen Teknikoak

Errendimenduaren egiaztapena

1. Iragazgaitzaren portaera

Ezkutuan dagoen finkagailu kolorez estalitako altzairuzko panelaren gainazalak ez duelako finkatzeko sartzerik, sistemak saihesten du ageriko estalkietan aurkitzen den ihes-bide arrunta. Sistema tradizionaletan, torloju-zuloetako zigilatzaileak denborarekin zahartu eta pitzatu egin daitezke, ura sartzea ahalbidetuz. Jiaochi 760 profilak, 71 mm-ko saihetsaren altuera eta 380 mm-ko saihets-tartea duena, euri-ura haranetatik teilatu-hegaletara azkar mugitzen laguntzen du. Josturak jostura-makina batekin ixten direnean, alboko elkarlokatzeak etengabeko hesi bat eskaintzen du ura sartzeko. Gainazaleko zulorik ez egoteak lokailuetan hasten den korrosio-potentziala murrizten du.

2. Haizearen erresistentzia

Panelak purlins eusten dituzten euskarriak altxatzeari aurre egiteko diseinatuta daude. Shenzhen Bao'an Nazioarteko Aireportuko 5 MW koloreko altzairuzko teilatuaren proiektu fotovoltaiko batean, tokiko haize-presioa 0,75 kN/m²-ra iritsi zen. Ezkutatutako klipetan ateratze-probak 200 kg-ko ateratze-indarra erregistratu zuten, segurtasun baldintzak betetzen zituena. YX41-250-750 ezkutuko klip-panelak gutxienez 550 MPa-ko eten-indarra duen altzairua erabiltzen du eta 5,2 mm-tik gorako blokeo-sakonera duena. Elkarri lotuta dagoen saihets bakoitza finkatze-klip baten bidez ainguratuta dago, eta horrek teilatuaren haize- eta elur-kargak maneiatzeko duen gaitasuna hobetzen du.

3. Mugimendu Termikoen Konpentsazioa

Finkatze-klipak teilatu-panelei maldan zehar irristatu ahal izateko, metala hedatu eta uzkurtu egiten da tenperatura aldaketekin. Mugimendu honetan panelak klipekin lotuta geratzen dira, beraz, teilatuaren eta egituraren arteko konexioa egonkor mantentzen da. Honek 100 metrotik gorako panelen luzera jarraitua ahalbidetzen du, zeharkako gainjartze beharrik gabe, eta hori baliagarria da zabalgune handiko estalkietarako.

4. Instalazio-eraginkortasuna

Sistemak fabrikako aurrefabrikatutako panelak erabiltzen ditu gunean elkarlokatzen direnak. Klip ezkutuko profil batzuek, CC-750 adibidez, ez dute jostura-makina espezializaturik behar, eta horrek lana murriztu dezake eta instalazio denbora laburtu dezake. Bobina-biltegia luzera moztu daiteke lantokian, 100 metro baino gehiagoko panelak ahalbidetuz eta amaierako itzuli kopurua gutxituz. Ikuspegi honek zeharkako junturetan isurtzeko arriskua ere murrizten du.

Diseinu Ezaugarriak

• Sartzerik gabeko azalera:Ezkutuko euskarri-konexioak torloju-zuloak kentzen ditu teilatuaren gainazaletik, eta horrek itxigailuetan ihesak eta korrosioa izateko aukera murrizten du.
• Kliparen konpromiso egonkorra:Blokeo-sakonera 5,2 mm-tik gorakoa da eta ateratze-erresistentzia 200 kg-ra iristen da, haizearen altxapean ainguratze fidagarria eskainiz.
• Mugimendu termikoko ostatua:Klip irristagarriei esker, panelak maldan zehar zabaltzen eta uzkurtzen dira, denboran zehar teilatuan kalteak eragin ditzakeen tentsioa murriztuz.
• Panel luzerako gaitasuna:100 metro arteko luzera bakarrek zeharkako gainjartzeak murrizten dituzte eta uraren kudeaketa errazten dute.
• Profil barietatea:YX51-380-760 eta YX50-410-820 bezalako aukerak tarte eta karga eskakizun desberdinak estaltzen dituzte.

Aplikazio tipikoak

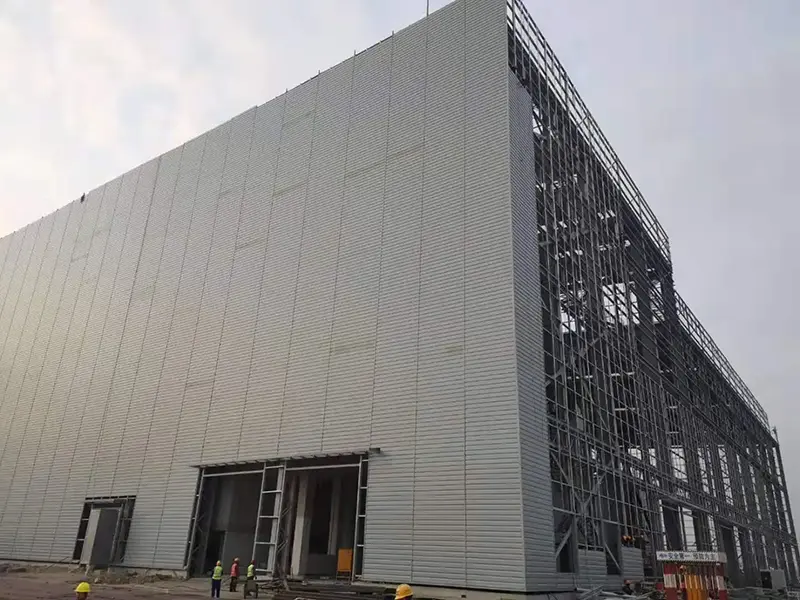

• Altzairuzko egitura handiko industria-eraikinetarako estalki-sistemak.
• Instalazio publikoak, hala nola, aireportuko terminalak, kiroldegiak eta erakusketa guneak.
• Iragazgaitza behar zorrotzak dituzten industria eraikinak, zentral elektrikoak eta instalazio petrokimikoak barne.
• Teilatuaren fidagarritasuna lehentasuna duten zentro logistiko eta biltegiak.
• Lehendik dagoen teilatu-sistema bat ordezkatzea eskatzen duten eraberritze-proiektuak.

Tokiko gomendioak

• Berretsi purlin tartea eta lerrokatzea panela instalatzen hasi aurretik.
• Erabili eslinga bigunak dituzten jasotze-ekipoak saihetsak hondatzea edo estaldura urratzea saihesteko.
• Jarraitu fabrikatzailearen sekuentzia klipak eta jostura panelak lotzeko.
• Egiaztatu josturak estutu ondoren, eta ikuskatu klipak lotura hurrengo panelera joan aurretik.
• Panel luzeetarako, planifikatu instalazio-sekuentzia, puntu finkoetan mugimendu termikoa mugatu ez dadin.

Ohiko galderak

Nola kudeatzen du ezkutuko estalkiko estalkiak euri-ura zigilatzailerik gabe josturak?

Alboko blokeoa mekanikoki eratzen da jostura-makina batekin. Lortutako juntadura nahikoa estua da baldintza normaletan ura sartzeari aurre egiteko. Teilatuaren malda eta drainatze diseinu egokiak ere ura josturetatik urruntzen laguntzen du.

Ezkutuko lotzeko panelak erabil al daitezke teilatu kurbatuetan?

Ezkutuko lotzeko profil gehienak teilatu zuzenetarako edo erradio oso handietarako daude pentsatuta. Gutxieneko kurbadura erradioa panelaren profilaren eta materialaren lodieraren araberakoa da. Aplikazio kurbatuetarako, egiaztatu fabrikatzailearekin eskaera egin aurretik.

Zein da ageriko lokailurik gabeko panel baten onura?

Agerian dauden lokailuek zigilatzailea behar dute torloju-zulo bakoitzean. Denborarekin, zigilatzaileak degradatu eta ihes-bideak sor ditzake. Ezkutuko lokailuek mantentze-puntu hori ezabatzen dute eta torloju-zuloen inguruan ura sartzeko eta korrosioaren arriskua murrizten dute.

Nola egiaztatzen da haizearen igoeraren erresistentzia proiektu zehatz baterako?

Klipetan ateratzeko probak tokian bertan edo laborategian egin daitezke. Neurtutako balioa eraikinaren kokapenaren diseinuko haize-altxatze-kargarekin alderatu behar da. Hornitzaileek proba-datuak eman ditzakete edo proiektuaren berariazko egiaztapenarekin lagundu dezakete.

Ikuskapena eta Dokumentazioa

Bidalketa baino lehen, panelak profilaren geometria, blokeo-sakonera, gainazaleko estaldura-egoera eta dimentsio-zehaztasuna egiaztatzen dira. Oinarrizko altzairuaren errota-ziurtagiriak eskuragarri egon behar dira, beharrezkoa denean klipak ateratzeko indarraren txostenekin batera. Instalazioan zehar, josturak eta klipak lerrokatzeari buruzko egiaztapen puntualak kalitate koherentea bermatzen laguntzen du.

Eskaera egin aurretik ebaluatu beharreko faktoreak

• Zehaztu diseinuko haize-karga eta egiaztatu hautatutako profil eta klip-sistemak baldintza bete dezakeela.
• Egiaztatu teilatuaren malda nahikoa dela aukeratutako panel-profilerako eta drainatze-diseinurako.
• Etengabeko panel luzeak aurreikusten badira, egiaztatu egiturak teilatu-hegaletan eta gailurrean mugimendu termikoa jaso dezakeela.
• Berritze-proiektuetarako, ikuskatu lehendik dauden purlin-egoera eta tartea bateragarritasuna berresteko.
