Teilatu-orria korrugatuak

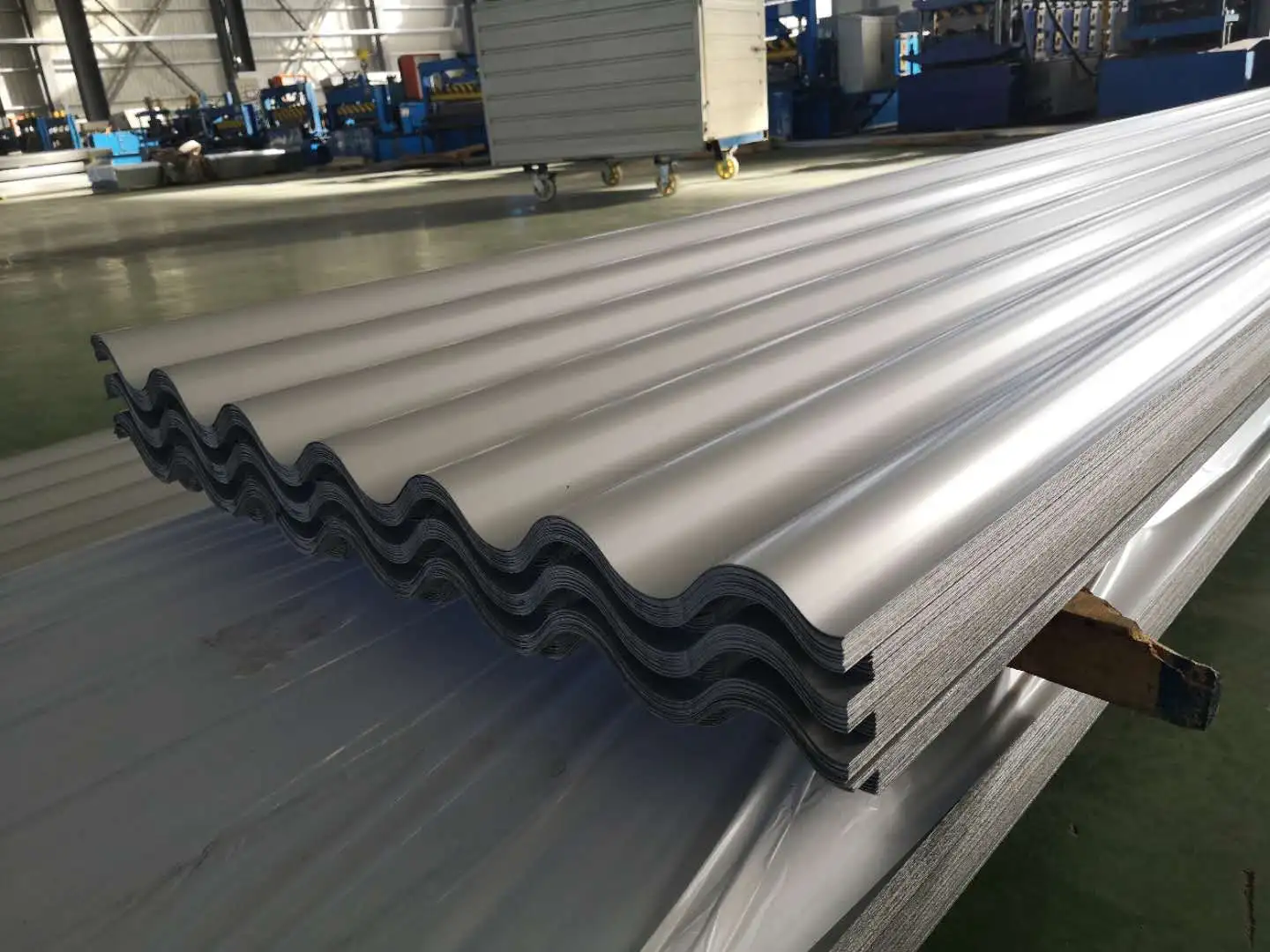

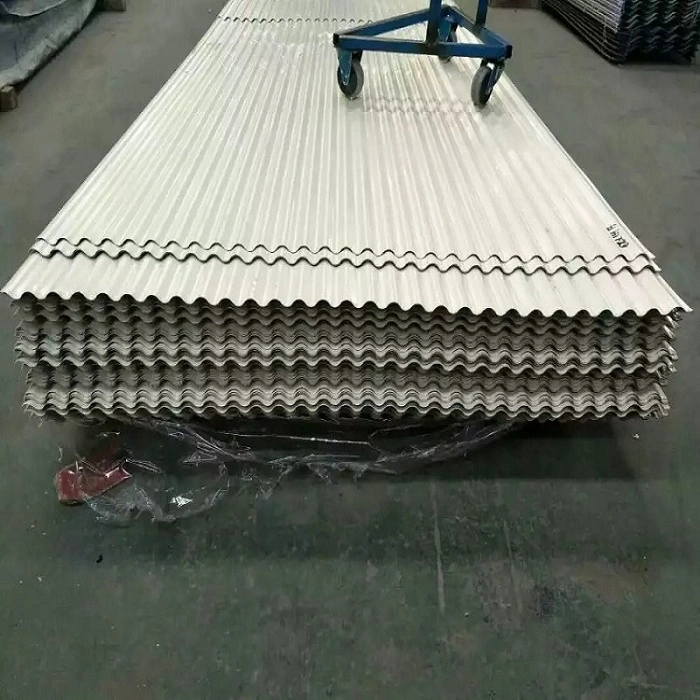

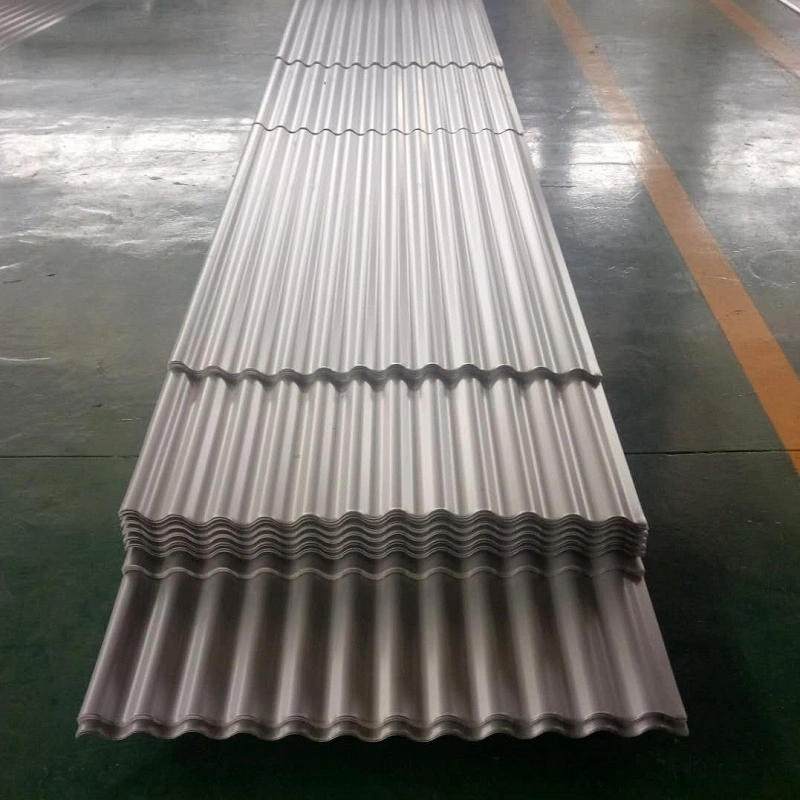

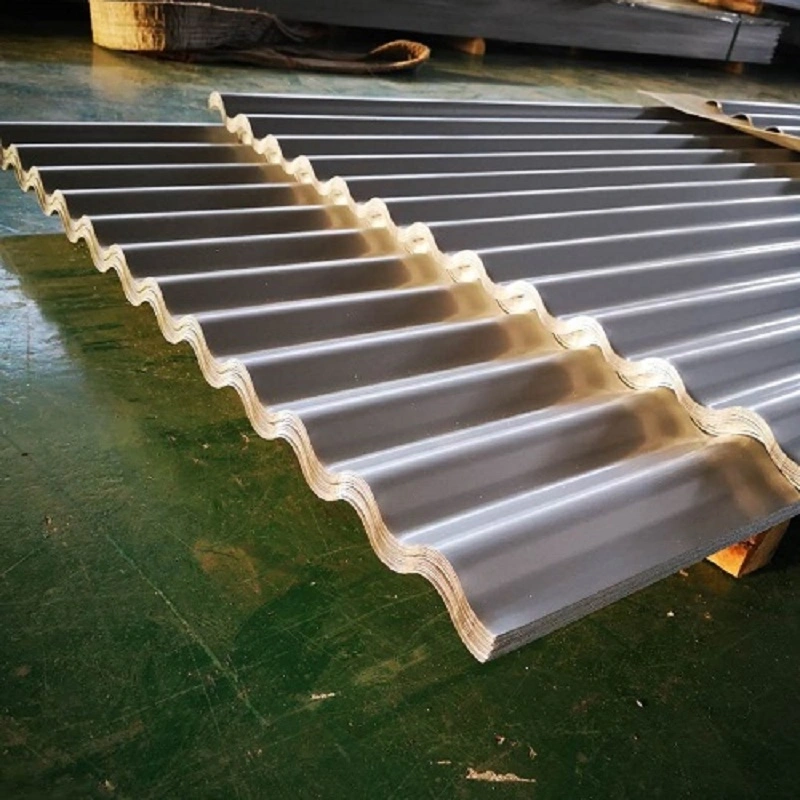

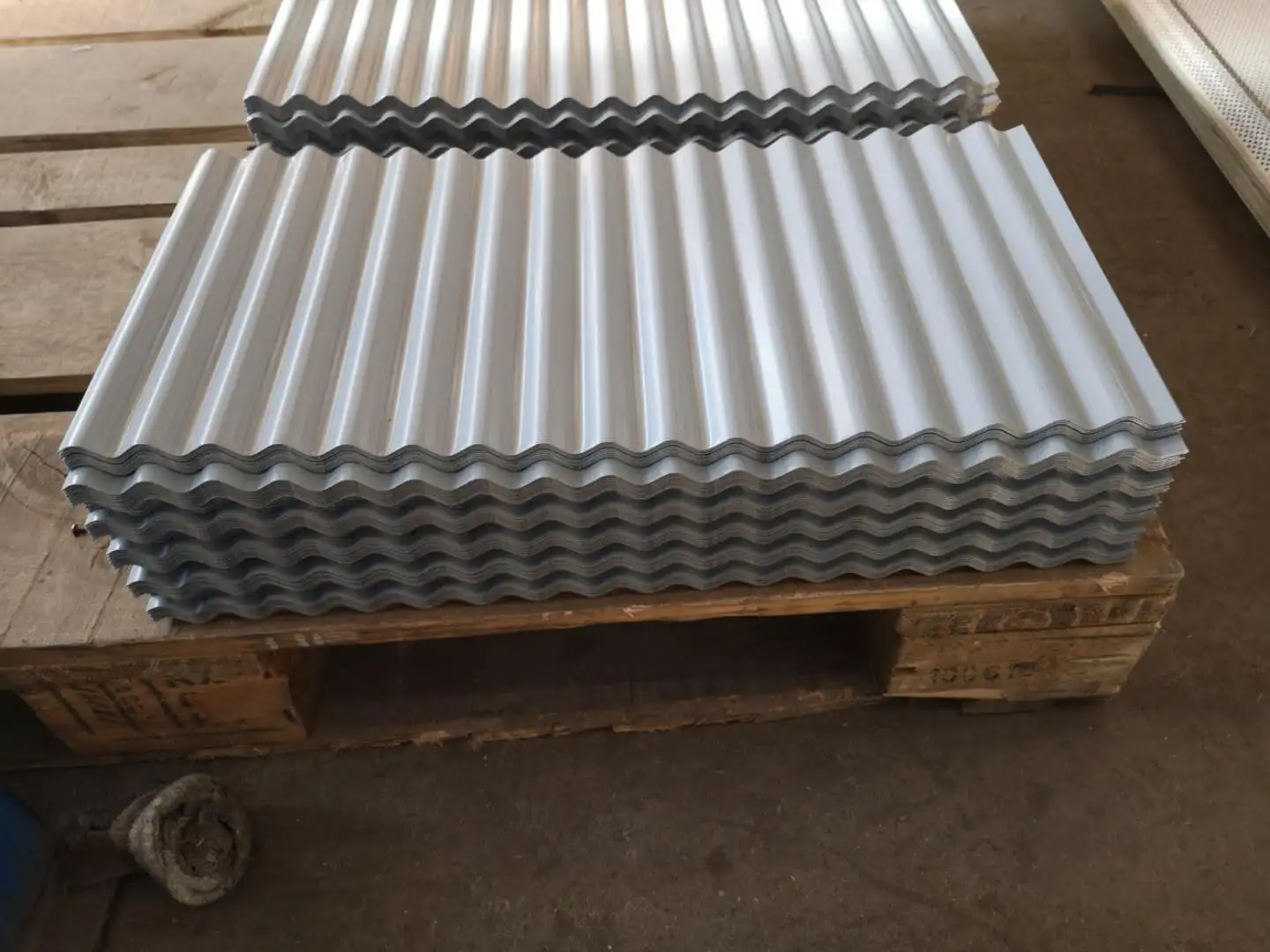

Teilatu-xafla korrugatuak uhin-itxurako profila duten panel arkitektonikoak dira, metalezko bobinetatik (aurrez estalitako altzairu edo aleaziozko xaflak) etengabe eratuta, fase anitzeko hotzean konformazio ekipamendua erabiliz. Ebakidurak uhin sinusoidal jarraitua edo ia trapezoidal uhin bat du; Egitura-diseinu honek nabarmen hobetzen du altzairuzko xafla mehearen tolestura-zurruntasuna uhinen noranzkoan zehar (saihetsekiko paraleloan), eta 0,6-1,5 mm-ko lodiera besterik ez izan arren karga- eta tarte-baldintzak betetzeko aukera ematen du.

Substratuaren aukeraketari dagokionez, honako material hauek aukera daitezke ingurune eragilearen eta iraunkortasun-baldintzen arabera:

Produktuen zehaztapenei dagokienez, ohiko lodiera 0,6 eta 1,5 mm bitartekoa da, eta estaldura-zabalera eraginkorra 780 eta 1.200 mm bitartekoa (profilaren arabera); luzerak pertsonalizatu daitezke proiektuaren eskakizunen arabera. Produktuek GB/T 12755-2008 (Profiled Steel Sheets for Building) estandar nazionala eta nazioarteko estandar garrantzitsuak betetzen dituzte.

Benetako Errendimendua egiaztatzea

1. Zabalgune Handiko Arku Teilatu Egituren egiaztapena

Metalezko arku korrugatuzko teilatu egitura-sistema Estatu Batuetatik sartu zen 1992an; altzairuzko altzairuzko altzairuzko bobinekin osatutako arku-egituraz osatuta dago. Materialen eraginkortasuna, eraikuntza azkarra, hedadura handiko gaitasunak eta iragazgaizte bikainak ezaugarritu ditu, egitura mota honek hazkunde azkarra izan du nire herrialdeko eraikuntza-merkatuan. Gaur egun, 36 metrotik gorako tarteak lor ditzake, eta horretarako egokia da barne-euskarririk behar ez duten espazio handiko eraikinetarako, hala nola biltegiak, kiroldegiak eta erakusketa-aretoak. Altzairuzko egiturak 0,6-1,5 mm-ko lodiera du, 210-550 MPa-ko erresistentzia eta azken zerbitzu-bizitza 40-50 urtekoa.

2. Teilatuaren iragazgaiztearen eta drainatzearen errendimendua egiaztatzea

Teilatu-panel korrugatuen ebakidura sinusoidalak drainatze errendimendu bikaina eskaintzen du. Prezipitazio handia duten eskualdeetan, drainatze-sistema bereziki garrantzitsua da estalki korrugatuak erabiltzen dituzten isurialdeko teilatuetarako. Korrugazioaren altuera eta zelaia fluido-dinamikan oinarrituta optimizatzen dira, haranetatik teilatu-hegaletara isurketa azkarra bermatzeko, eta horrela teilatuaren isurketa arriskua minimizatzen da. Aplikazio praktikoetan, estalki korrugatuen drainatze-malda gutxienez % 5ekoa izan behar da eraikinen iragazgaizte estandarrak betetzeko.

3. Iraunkortasunaren egiaztapena: 50 urteko bizitza zerbitzua aluminio-magnesio-manganeso aleaziorako

Aluminio-magnesio-manganeso aleazioz egindako panel korrugatuek korrosioarekiko erresistentzia bikaina eta auto-sendatzeko gaitasun bikainak eskaintzen dituzte, 50 urteko iraupena dute. Aluminio oxidozko film trinko bat sortzen da naturalki materialaren gainazalean, eta itsas klima eta industria inguruneetan altzairu galbanizatuak nabarmen gainditzen dituen korrosioarekiko erresistentzia eskaintzen du. Panel hauek egokiak dira, hala nola, automozio-kontzesionarioak, industria-planta modernoak, erakusketa-aretoak eta zinema/telebista ekoizteko oinarriak; lodiera arruntak 0,7 mm eta 1,2 mm bitartekoak dira.

4. Haizearen igoeraren erresistentzia egiaztatzea

Corrugated teilatu panelak teilatu purlins euskarri edo lokailuen bidez konektatzen dira, korrugatu profilaren etengabeko elkarlotura edo gainjarritako konfigurazioarekin haizearen altxatzearen aurkako egitura-sistema bat sortuz. Arku luzeko teilatu-egituretan, panelaren arku-formaren eta bere sekzio korrugatuaren konbinazioak haize-indarren aurkako karga-ahalmen handiagoa eskaintzen du, eta tifoiak jasaten dituzten eskualdeetako estalki-sistemetarako aukera ezin hobea da.

Funtsezko zehaztapenak Begiratu batean

Funtsezko abantailak

Profil korrugatua: arina baina sendotasun handikoa: diseinu sinusoidalak nabarmen hobetzen du xafla meheen tolestura-zurruntasuna; 0,6-1,5 mm-ko lodierek estalki-eskakizun estandarrak betetzen dituzte, egitura-kargak murrizten dituzten bitartean.

Drainatze-errendimendu bikaina: gainazal korrugatuaren askaek drainatze kanal naturalak osatzen dituzte, uraren isurketa leuna bermatuz, prezipitazio handiko eskualdeetako teilatu isuriko eraikinetarako aproposa.

Hautapen malgurako hainbat material: altzairu galbanizatu ekonomikotik eta Al-Zn estalitako Al-Zn erresistentea den altzairutik iraupen luzeko Al-Mg-Mn aleazioraino (50 urteko iraupena arte), proiektuaren ingurunean eta aurrekontuan oinarritutako hautaketa malgua ahalbidetuz.

Hedadura handiko arku-egituretarako gaitasuna: metalezko arku korrugatuzko estalki-sistema erabiltzeak 36 metrotik gorako zutaberik gabeko espazio zabalak ahalbidetzen ditu, eraikuntza azkarra eta material eraginkortasuna eskainiz.

Instalazio azkarra eta eraikuntza eraginkorra: fabrikako aurrefabrikazioak tokiko muntaketarekin konbinatuta —juntura edo gainjarritako konexio metodoak erabiliz— eguneroko instalazio-eremu handiak ahalbidetzen ditu eta estalkiak eraikitzeko zikloa nabarmen laburtzen du.

Aplikazioak

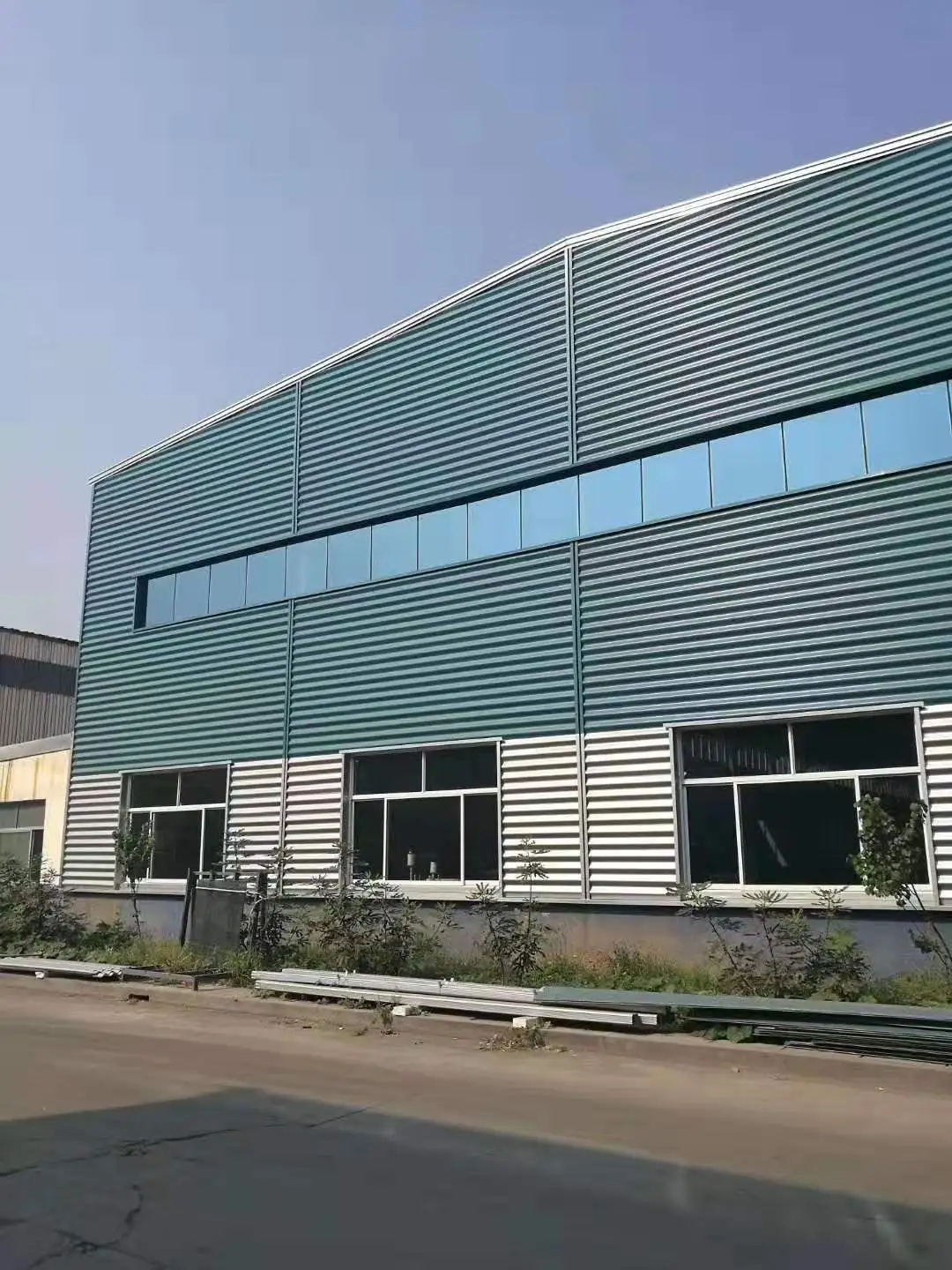

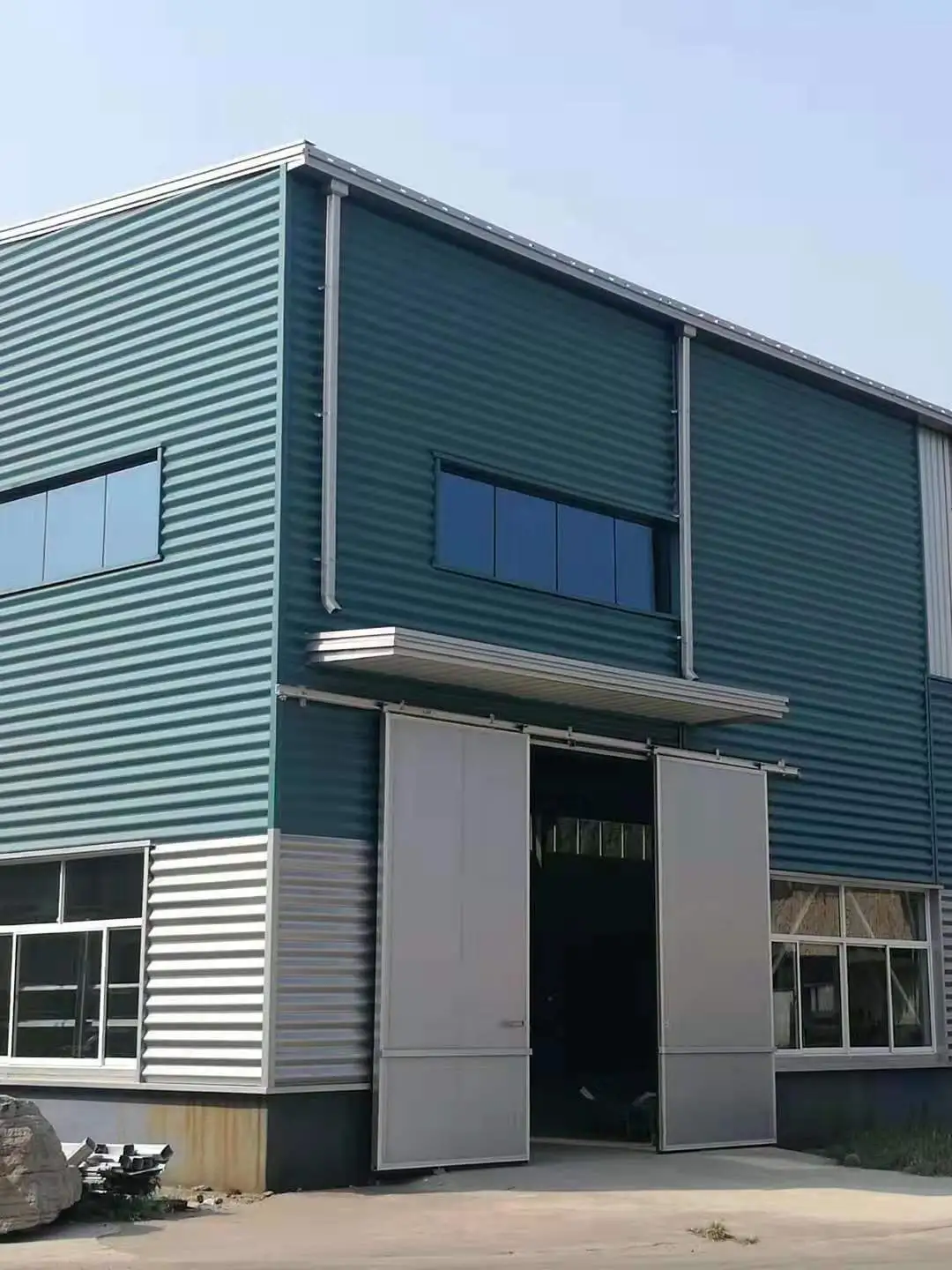

Metalezko estalki-sistemak industria-lantegietarako eta biltegi logistikoetarako (galbanizatutako edo kolorez estalitako xafla korrugatuak).

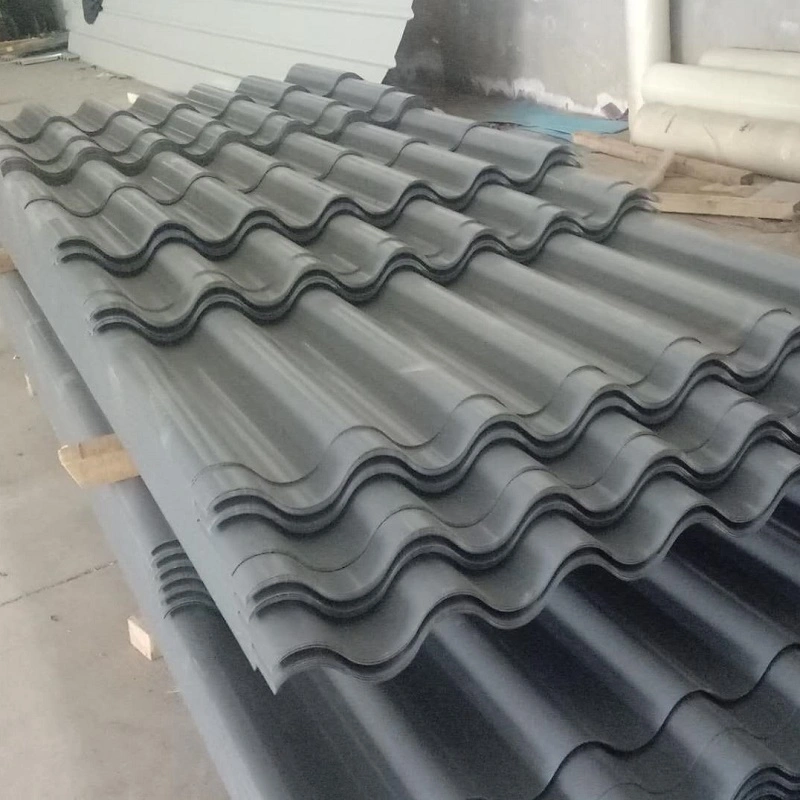

Prezipitazio handiko guneetako bizitegi-eraikinetarako isurizko teilatuak (teila korrugatuak).

Zabalgune handiko estadioetarako, erakusketa-aretoetarako eta film/telebistako ekoizpen-oinarrietarako arku-teilatuak (aluminio-magnesio-manganesoko xafla korrugatuak).

Eguraldiarekiko erresistentea den estalkia kostaldeko edo korrosiboko inguruneetako eraikinetarako (Al-Zn aleazio estalitako edo aluminio-magnesio-manganozko xafla korrugatuak).

Zergatik aukeratu teilatu-xafla korrugatuak?

Estalkietarako material eraginkor eta fidagarriak bilatzen ari zara industria-plantak, biltegiak edo zabalgune handiko egituretarako? Teilatu korrugatuzko xaflak erresistentzia-pisu-erlazio handia eskaintzen dute ebakidura sinusoidaleko diseinuari esker. Eguraldiarekiko erresistentzia baldintza anitzak betetzen dituzte, hala nola, altzairu galbanizatua, Al-Zn aleazio estaldura, kolore estaldura eta aluminio-magnesio-manganeso aleazioen bidez. Gainera, metalezko arkudun estalki korrugatu-sistemek zutaberik gabeko barruko espazioak ahalbidetzen dituzte, 36 metrotik gorako tarteak dituztenak. Produktu hauek GB/T 12755-2008 estandar nazionala betetzen dute eta eraginkorrak frogatu dira ingeniaritza proiektu askotan. Aukeratu teilatu-xafla korrugatuak: ebakidura-profil optimizatu batek materialaren hautaketa malguarekin konbinatuta eraikuntza arina fidagarritasunarekin orekatzen duen estalki-soluzio bat eskaintzen du.
