Metalezko xafla profilatua

Metalezko Profiled Sheet, metalezko panel korrugatua ere deitzen dena, altzairu meheak edo aluminiozko aleaziozko bobina osatuz ekoizten da giro-tenperaturan zehar-ebaki korrugatu batean. Oinarrizko materiala proiektuaren ingurunearen eta karga-baldintzen arabera hautatzen da. SENBOk erroboi anitzeko etengabeko konformazio-lerroak lantzen ditu eta saihetsaren altueraren, xaflaren zabaleraren eta profilaren geometriaren dimentsio-kontrolak egiten ditu ekoizpenean zehar. Konpainiak oinarrizko metalen lodieraren eta estalduraren pisuaren sarrerako ikuskapen-erregistroak ere mantentzen ditu.

Substratu aukerak

• Altzairu galvanizatua:Eraikuntza-kalifikazio arruntak Z275 eta Z450 dira, 275 g/m² eta 450 g/m²-ko alde biko zink estaldurarekin hurrenez hurren. Alde bakoitzeko estalduraren gutxieneko lodiera 19 μm-koa da gutxi gorabehera.
• Al-Zn aleazio estalitako altzairu xafla:Metalezko estaldurak % 55 aluminioa, % 43,5 zinka eta % 1,5 silizioa ditu. Korrosioarekiko erresistentzia altzairu galbanizatuarena baino 3 eta 5 aldiz handiagoa da. AZ150 oso erabilia den kalifikazioa da.
• Kolorez estalitako altzairu xafla:Galbanizatu edo Al-Zn substratu bat erabiltzen du, aurretratamenduarekin eta estaldura organikoarekin, hala nola poliesterra, akrilikoa edo fluorokarbonoa. Aukera honek korrosioaren babesa eta dekorazio akabera konbinatzen ditu.
• Aluminiozko aleazio xafla:0,6 mm-tik 1,2 mm-ko lodiera duten aluminiozko aleazio erdi-gogorrezko xaflak korrosioarekiko erresistentzia eta moldagarritasun ona eskaintzen dute. Hesi isolatzaile bat behar da metal ezberdinen konexioetan korrosio galbanikoa saihesteko.

Eratzea eta Sailkapena

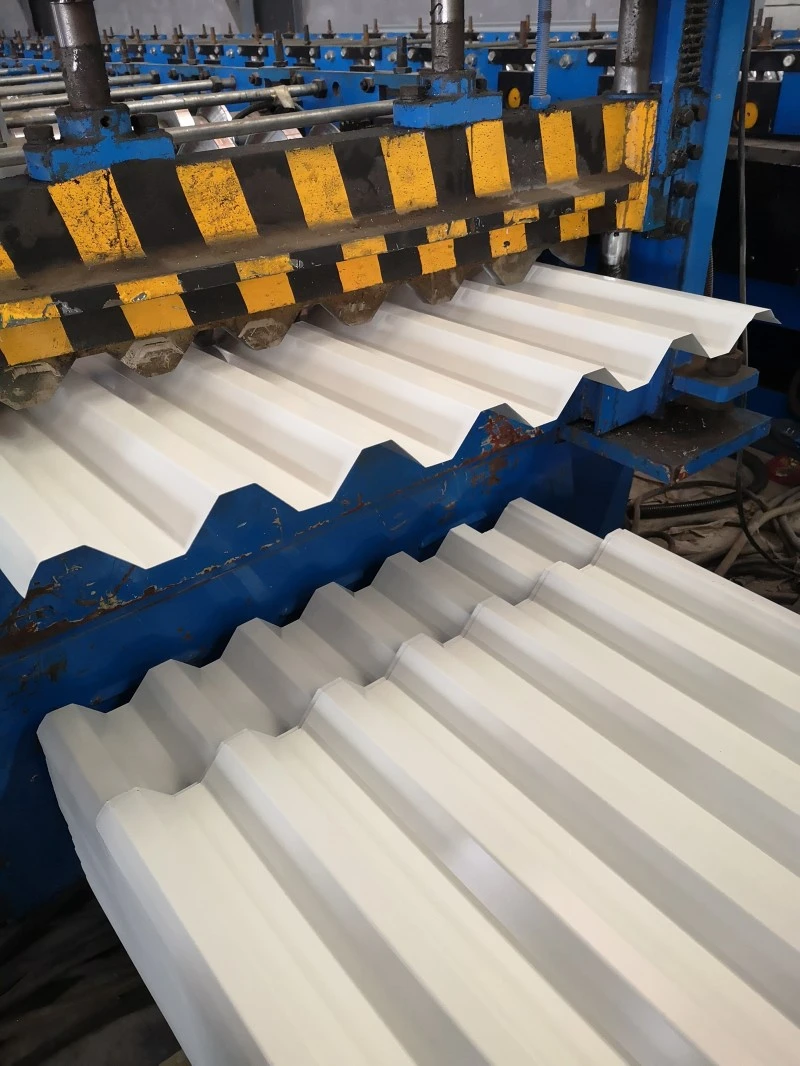

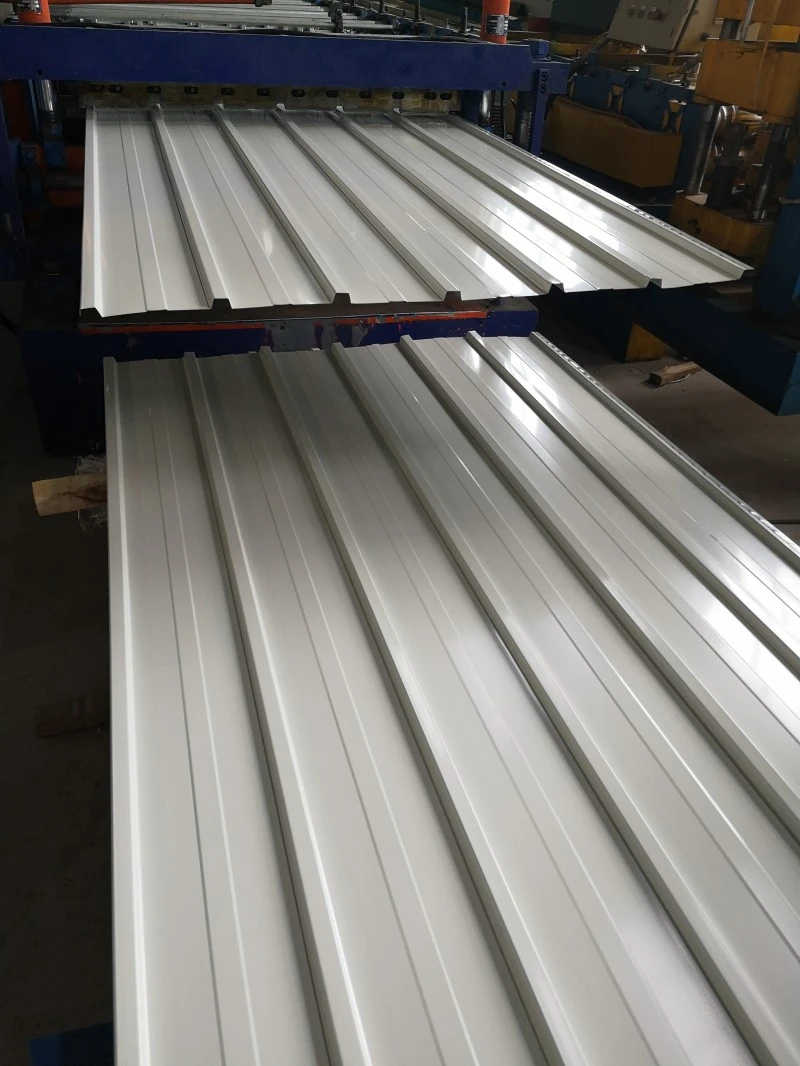

Metalezko Perfildun Xaflak erroiluen konformazio-lerro jarraituetan eratzen dira eta hainbat metrotik hamarnaka metrotara ekoitzi daitezke. Fabrikako aurrefabrikazioak dimentsioko zehaztasun handia eskaintzen du baina garraioaren luzerak mugatuta daude. Lekuko konformatzeak xaflaren luzera proiektuarekin bat etortzea ahalbidetzen du, amaierako itzuliak murriztuz eta materiala eta eskulana aurreztuz. Produktuak ebakiduraren arabera sailkatzen dira V formakoak, U formakoak, W formakoak, nerbioak, zurrunak eta uso-buztan ildaskatuak. Aplikazioaren arabera, teilatu-panelak, horma-panelak, zoru-ohol konposatuak eta arkudun egitura-panelak barne hartzen dituzte.

Zehaztapen Teknikoak

Proiektuaren Aplikazioaren Datuak

1. Industri Eraikinak eta Biltegiak

Metalezko xafla profilatuak normalean erabiltzen dira teilatu- eta hormetako itxiturak industria-planteetan eta biltegietan, beren pisu baxua eta erresistentzia egokia dutelako. Isolamendu termikorik gabeko proiektuetarako, altzairuaren kontsumoa 5 kg/m² eta 11 kg/m² ingurukoa da. Pingliang Sports Park-eko estalki metalikoak, 2020ko ekainetik 2023ko ekainera bitartean instalatuta, 0,6 mm-ko lodiera duten Al-Zn estalitako altzairuzko profilatutako xaflak erabili zituen teilatuaren oinarri-geruza gisa. Proiektuak Ingeniaritza Teknologiaren Zilarrezko Saria jaso zuen 2024ko Eraikinen Iragazgaitzaren Industriaren Zientzia eta Teknologia Sarietan, eta horrek adierazten du instalazio publiko handi batean modu onargarrian egindako materiala.

2. Zoru konposatuen sistemak

Hormigoiarekin konbinatuta, altzairuzko xafla profilatuak enkofratu iraunkorrak eta trakziozko armadura gisa jokatzen du. Planteamendu honek egurrezko enkofratu tradizionalak eta behin-behineko estaldurak ezabatzen ditu. Altzairuaren eta hormigoiaren arteko lotura hobetzeko, zizaila-zuloak xaflari aurrez solda daitezke, edo xafla bi noranzko zurrungarriekin osa daiteke. Zoru konposatuen sistemak oso erabiliak dira altuera handiko eraikinetan eta solairu anitzeko egitura industrialetan.

3. Egitura arkudunak eta kurbatuak

Metalezko Profiled Xaflak panel lau edo kurbatu gisa osa daitezke. Xafla kurbatuek habe, lauza eta zutabe funtzioak egitura forma bakarrean konbinatzen dituzten arkudun eraikinak ahalbidetzen dituzte. Teilatu-sistemak panel kurbatu edo sekzio aldakorreko panel gisa ekoiztu daitezke eta 1,5 graduko gutxieneko malda duten I-tik III-ra bitarteko iragazgaizterako egokiak dira.

4. Teilatuaren Iragazgaitza eta Haizearen Erresistentzia

Teilatu-sistemek normalean torloju bidez finkaturiko konexioak edo zutik altuko josturak elkarlokatzeko diseinuak erabiltzen dituzte. Jostura zutikako metodoak ezkutatutako lokailuak erabiltzen ditu eta ezkutatu gabeko lokailuak erabiltzen ditu eta Beijing Capital Nazioarteko Aireportuko terminalen eraikinak bezalako proiektuetan aplikatu da. SENBOren 360°-ko jostura zutik profilatutako xafla sistemak 430 mm-ko panelaren zabalera eta 65 mm-ko saihetsaren altuera du. Gutxienez % 5eko drainatze-malda eta 1,5 m-tik gorako purlin-tarte baterako diseinatuta dago. Ezkutuko lotze-metodoak haizearen igoeraren aurkako erresistentzia hobetzen du eta ihes-bideak murrizten ditu agerian dauden lokarriekin alderatuta.

Produktuaren Ezaugarriak

• Arinak eta ekonomikoak:Teilatuetarako 5 kg/m² eta 11 kg/m² arteko altzairuaren kontsumoak eta 3,5 m inguruko tarte ekonomikoak materiala egokia da itxitura handietarako.
• Korrosioarekiko erresistentzia:Al-Zn estalitako xaflek altzairu galbanizatuaren korrosioarekiko erresistentzia 3 eta 5 aldiz handiagoa eskaintzen dute. PVDF estaldurek gehiago luzatzen dute zerbitzu-bizitza ingurune erasokorretan.
• Profil barietatea:V formakoak, nerbioak, zurrunak eta uso-buztan profilak eskuragarri daude. Panel kurbatuak eta sekzio aldakorrekoak ekoitzi daitezke forma arkitektoniko berezietarako.
• Bi ekoizpen modu:Fabrikako aurrefabrikazioak edo in situ errobolaren konformazioak malgutasuna ematen du xaflaren luzeran eta garraioaren plangintzan.
• Material birziklagarria:Zerbitzuaren amaieran altzairuzko eta aluminiozko xaflak birziklatu daitezke. Xaflak energia sortzeko sistema fotovoltaikoekin ere integra daitezke.

Aplikazio tipikoak

• Teilatu- eta horma-estaldurak industria-lantegietarako eta biltegi logistikoetarako.
• Metalezko estalkiak eraikin publikoetarako, hala nola estadioak, erakusketa-zentroak eta aireportu-terminalak.
• Zoru konposatuzko estalkia altuera handiko eraikinetarako eta solairu anitzeko industria-instalazioetarako.
• Arku-eraikinak eta behin-behineko egiturak, oskol-forma autosostengatzaileak onuradunak.

Instalatzeko eta manipulatzeko gomendioak

• Gorde xaflak euskarri berdinetan eta mantendu lehorra. Erabili estalki transpiragarri bat kanpoan biltegiratzea saihestezina bada.
• Altxatu eslinga zabalak edo zabaltzeko barrak dituzten sortak, saihetsak deformatzea eta estaldura kaltetzea saihesteko.
• Moztu xaflak zizaila edo ziztagailuekin. Saihestu beroa sortzen duen eta estaldura metalikoa edo organikoa kaltetzen duten ebaketa urratzaileak.
• Erabili xafla materialarekin bateragarriak diren zirbilgailuak dituzten finkagailuak, korrosio galbanikoa ekiditeko.
• Jarraitu zehaztutako alboko itzuliari eta amaierako itzuliari buruzko xehetasunak. Haize handiko eremuetan, areagotu finkagailuen dentsitatea teilatuaren ertzetan eta ertzetan.
• Zutik dauden jostura-sistemetarako, egiaztatu klipak lotura eta jostura estutasuna hurrengo panelera joan aurretik.

Ohiko galderak

Nola aukeratzen ditut galbanizatuak, Al-Zn estaliak eta kolorez estalitako xaflak?

Aukera atmosferikoaren eta itxuraren eskakizunen araberakoa da. Galvanizatutako xaflak ekonomikoak dira baldintza epeletarako. Al-Zn estalitako xaflek korrosioarekiko erresistentzia hobea eskaintzen dute eta kostaldeko edo industria-kokapenetarako hobetsi dira. Kolorez estalitako xaflek dekorazio-akabera iraunkorra gehitzen dute eta itxura garrantzitsua denean edo estaldura babes gehigarria behar denean aukeratzen dira.

Metalezko xafla profilak erabil al daitezke teilatuan nahiz hormetan?

Bai, baina profila eta lodiera desberdinak izan daitezke. Teilatu-panelek ura drainatzea eta haizearen igoera kudeatu behar dituzte, horma-panelek haize-kargan eta itxuran arreta gehiago jartzen duten bitartean. Aplikazio bakoitzerako profil egokia hautatzeko fabrikatzailearen span-taulak erabili behar dira.

Zein da teilatuaren malda minimoa xafla hauentzat?

Torloju bidez finkatutako sistemetan, gutxieneko % 5eko malda ohikoa da. Jostura zutikako sistemak 1,5 graduko maldetan erabil daitezke, jostura zigilatze eta drainatze diseinu egokiarekin instalatuta daudenean. Proiektuaren diseinuko haize-karga eta euri-intentsitatea ere kontuan hartu behar dira.

Nola kudeatzen dira hedapen eta uzkurdura termikoa xafla luzeetan?

Xafla luzeak hedatu eta uzkurtu egiten dira tenperatura aldaketekin. Zutikako jostura-sistemek mugitzea ahalbidetzen dute irristatze-klipen bidez. Lepatutako sistemetarako, amaierako itzulinaren xehetasuna eta finkagailuen tartea mugimendu termikoa egokitzeko diseinatu behar dira. Xaflaren luzera eta tenperatura-tartea proiektuko ingeniariak berrikusi behar ditu.

Kalitate Kontrola eta Dokumentazioa

Hornitzaileek errota probaren ziurtagiriak eman behar dituzte oinarrizko metalen eta estalduraren pisuaren erregistroetarako. Profilaren dimentsioak, hala nola, saihetsaren altuera, pasua eta zabalera eraginkorra egiaztatzen dira produkzioan eta bidalketa baino lehen. Haizearen igoera-baldintza zehatzak dituzten proiektuetarako, proba-txostenak edo kalkuluak eman daitezke. Lekuko ikuskapenak xaflaren lodiera, profilaren forma, estalduraren egoera eta luzera egiaztatu behar ditu eskaeraren arabera.

Hautaketa gogoetak

• Identifikatu guneko ingurumen-korrosio-kategoria oinarrizko materiala eta estaldura hautatu aurretik.
• Berretsi diseinuaren haize-karga eta tartea xaflaren lodiera eta profil egokia aukeratzeko.
• Egiaztatu teilatuaren malda eta drainatze-diseinua ura metatzea eta ihesak ekiditeko.
• Etengabeko xafla luzeetarako, egiaztatu garraio-bideak behar den luzera edo planoa egoki dezakeela in situ errobolaren konformaziorako.
• Xafla zoru konposatu sistema batean erabiliko bada, berretsi behar diren zizaila-zuten diseinua eta suaren aurkako eskakizunak.
