Metalezko Teilatuaren Xafla

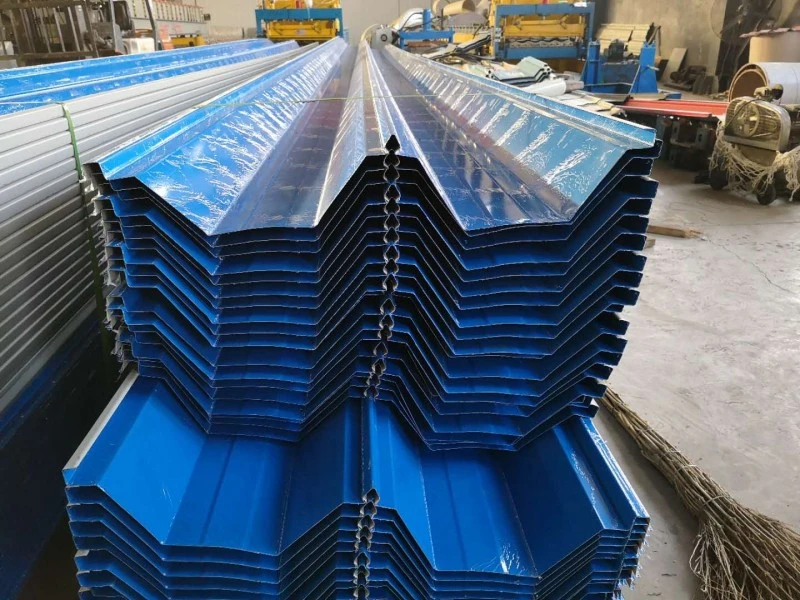

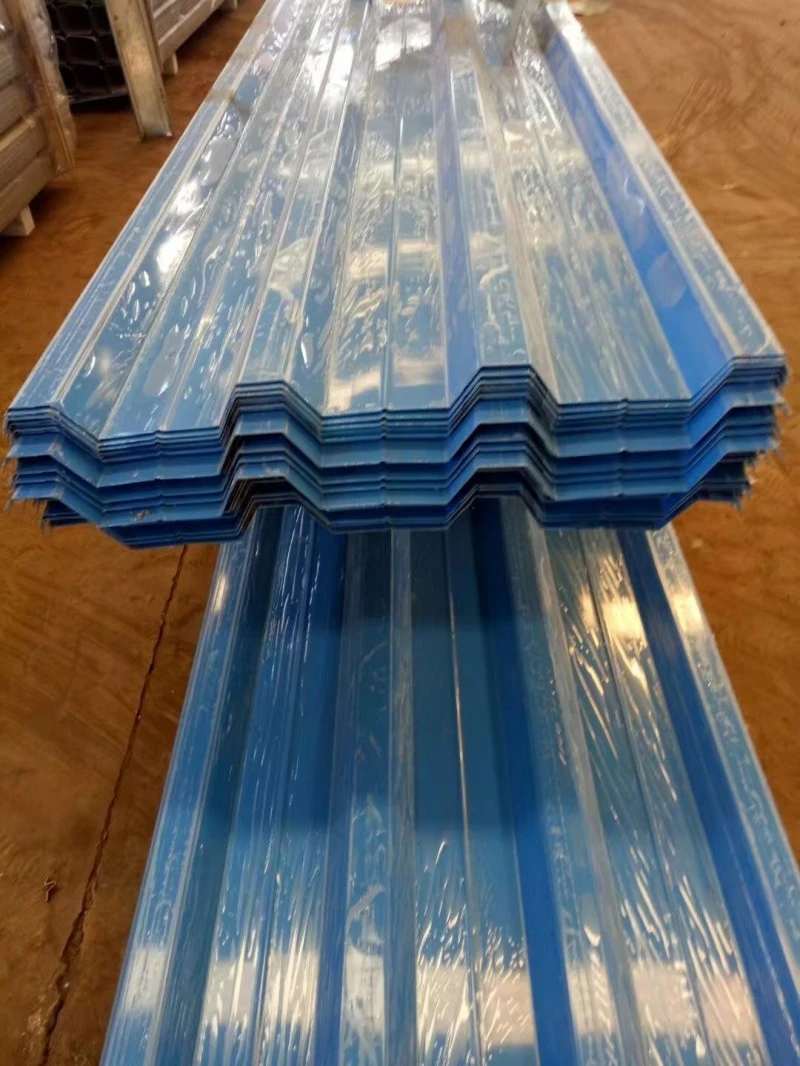

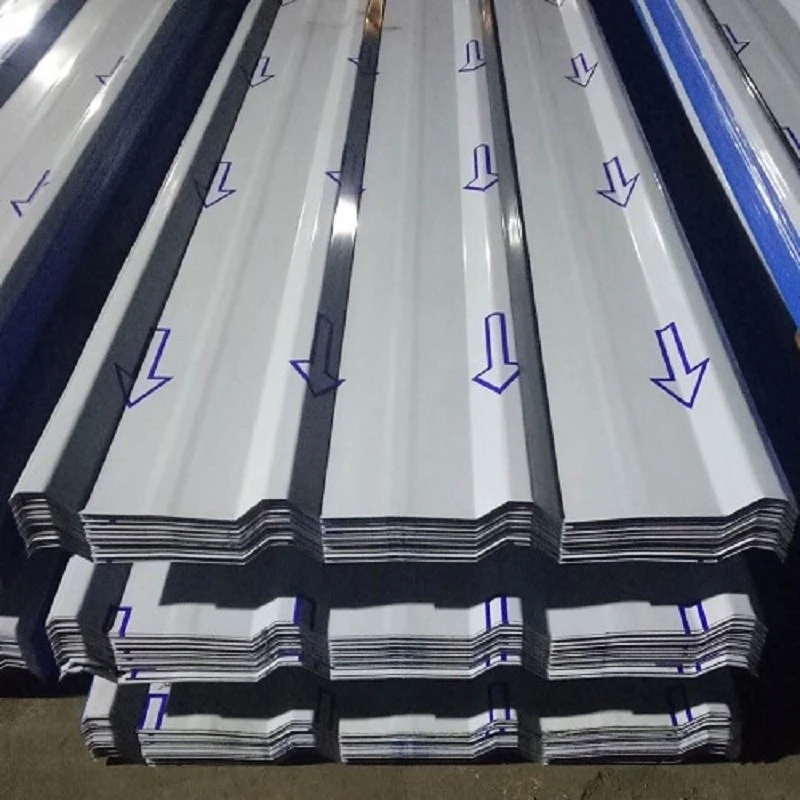

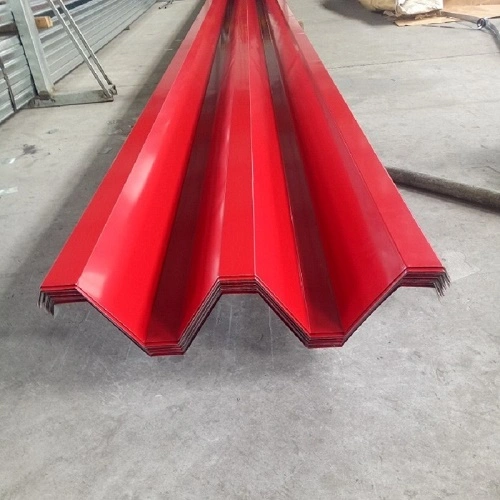

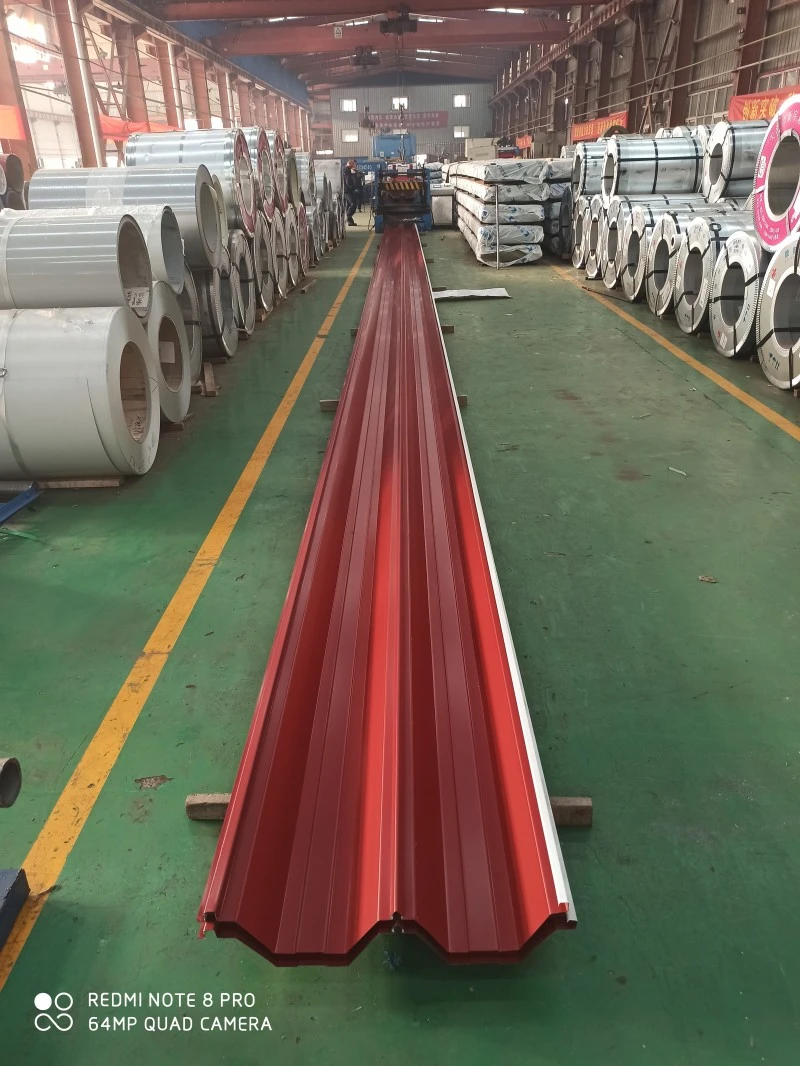

Teilatu metalikoko xaflak altzairuzko edo aleaziozko bobinetatik eratuta daude teilatuaren eta hormaren estaldurarako erabiltzen diren profil korrugatuetan. Bobinaren materialen artean, beroan galbanizatutako altzairua, Al-Zn estalitako altzairua, aurrez margotutako altzairua, aluminio-magnesio-manganeso aleazioa eta altzairu herdoilgaitza dira. Profil korrugatuak tolestearen zurruntasuna areagotzen du saihetsaren norabidean zehar, 0,5 mm-tik 1,5 mm-ra bitarteko xafla meheek teilatuaren zamak eraman ahal izateko. SENBOk panel hauek materialen ziurtagiriak eta profilak ikuskatzeko erregistroak hornitzen ditu, eta ekoizpen-prozesuak saihets-geometria, xafla lodiera eta estaldura-egoerari buruzko aldizkako egiaztapenak barne hartzen ditu.

Oinarrizko materialaren aukerak

• Beroan galbanizatutako altzairua:DX51D+Z bezalako kalifikazioak alde biko zink estaldurarekin 40 g/m²-tik 275 g/m²-ra.
• Al-Zn estalitako altzairua:AZ150 estaldura korrosioarekiko erresistentzia hobetzeko ingurune moderatu edo larrietan.
• Aurrez margotutako altzairua:Poliesterra edo PVDF estaldurarekin eskuragarri dago koloreari eta eguraldiari aurre egiteko.
• Aluminio-magnesio-manganeso aleazioa:AA3004 kalifikazioa 50 urte baino gehiagoko bizitza eta altzairua baino pisu txikiagoa duena.
• Altzairu herdoilgaitza:445J2 bezalako kalifikazio ferritikoak haizearen erresistentzia eta korrosioaren errendimendu handia behar diren lekuetan erabiltzen dira.

Sistemaren eraikuntza

Metalezko teilatu-sistema oso batek geruza ugari erabiltzen ditu normalean. Kanpoko altzairu herdoilgaitzezko xafla duen aireportu-terminalaren teilatuak behetik gora izan ditzake: galbanizatutako purlins primarioak, zulatutako Al-Zn estalitako oinarri-xafla, lurrun-kontrol-geruza bat, soinu-xurgatzen duen harkaitz artilea, galbanizatutako bigarren mailako purlins, isolamendu termikoko haitz artilea, altzairu galbanizatuzko xafla bat, TPO iragazgaizgatze-mintza, altzairu herdoilgaitzezko finkatze-panela, altzairu herdoilgaitzezko euskarri bat eta altzairu herdoilgaitzezko euskarri bat. altzairu herdoilgaitzezko txanoa. Muntaia honek egitura-euskarria, kontrol termikoa, airearen eta lurrunaren kudeaketa, errendimendu akustikoa eta eguraldiaren babesa konbinatzen ditu.

Konexio-metodoak

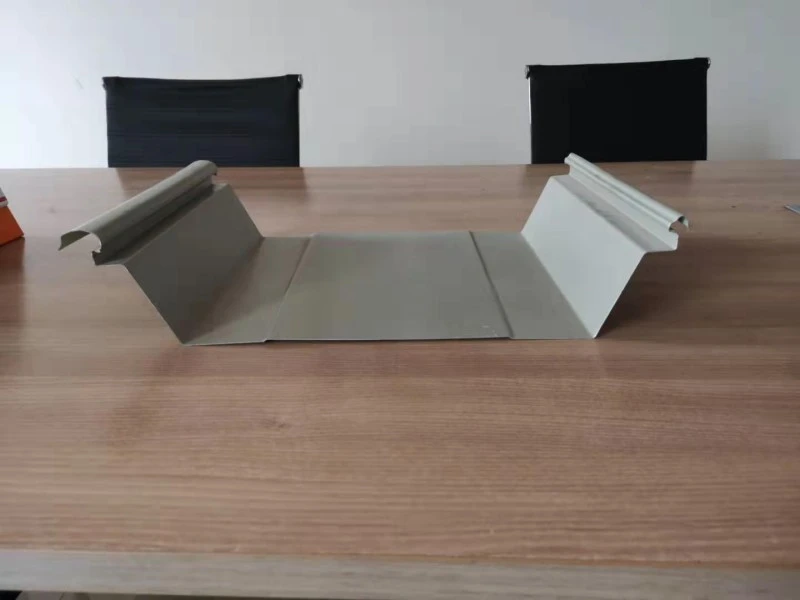

• Jostura zutik elkarlokatzea:Panelen ertzak mekanikoki josten dira, askotan zigilatzailea aurrez aplikatuta josturan.
• Soldadura etengabea:Altzairu herdoilgaitzezko panelak josturaren luzera osoan lotzen dira soldadura bidez.
• Lopatutako ixtea:Gainjarritako panelak agerian dauden lokarriekin bermatzen dira, bigarren mailako edo malda baxuko aplikazioetarako erabiltzen direnak batez ere.

Zehaztapen Teknikoak

Egindako proiektuen errendimendua egiaztatzea

1. Haizea Igotzeko Ahalmena

Guangzhou Baiyun Nazioarteko Aireportuko Terminal 3ko etengabe soldatutako altzairu herdoilgaitzezko teilatua haize-tunela eta igoera estatikoko probak egin zituzten. Erregistratutako ahalmena 18,2 kPa izan zen, 17. kategoriako tifoi bati dagokiona. Konparazio baterako, ohiko aluminio-magnesio-manganeso zutik josturako teilatuek 12. kategoriako baldintzei aurre egiten diete normalean. Greater Bay Area Kultur eta Kirol Zentroko estadioak etengabe soldatutako altzairu herdoilgaitzezko teilatu-sistema txertatua erabiltzen du eta 21 kPa-ra iritsi zen laborategiko probetan. Etengabeko soldadura-ikuspegiak elkarren arteko jostura ezabatzen du puntu ahul gisa eta altxatzeko erresistentzia orokorra hobetzen du.

2. Iragazgaitza eta Aire hermetikotasuna

Jostura zutikako sistemek eguraldiaren estankotasuna lortzen dute juntagailuetan aurrez aplikatutako zigilatzailea duten jostura mekanikoen bidez blokeatuta. Soldatutako altzairu herdoilgaitzezko sistemek luzera osoko soldadura erabiltzen dute jostura-zulorik gabeko gainazal jarraitu bat sortzeko. Greater Bay Area Kultura eta Kirol Zentroan, drainatze diseinuak kanalizazio optimizatuak eta ura eusteko hormak barne hartu zituen. Gainazal metalikoaren azpian geruza biko mintz malgua erabili zen iragazgaizte-geruzatik finkagailuak sartzerik ez izateko.

3. Mugimendu Termikoen Kudeaketa

Hedapen eta uzkurdura termikoa estalki luzeetan egokitu behar dira. Guangzhou Baiyun Aireportuko Terminal 3an, soldadura-konexioek panelaren profileko zeharkako unduekin batera funtzionatzen dute estres termikoa xurgatzeko. Planteamendu honek teilatuaren egitura-osotasuna denboran zehar mantentzen laguntzen du eta puntu finkoetan nekea pitzatzeko arriskua murrizten du.

4. Eraikuntzaren eraginkortasuna

Greater Bay Area Kultur eta Kirol Zentroak iragazgaizte-mintzaren azpiko teilatu-egiturarako estrategia modularra erabili zuen. 78.000 m²-ko estalkia 878 modulutan banatu zen, lurrean muntatu eta soldatu eta gero posizioan jasotzeko. Metodo honek instalazioaren eraginkortasuna % 30 handitu zuen eta material-hondakinak % 2tik gertu mantendu zituen, bereziki onuragarria teilatuaren geometria kurbatu konplexuetarako.

Diseinu eta Instalazio Oharrak

• Egiaztatu euskarrizko purlin-sistema lerrokatzea, tartea eta karga-ahalmena panela jarri aurretik.
• Erabili altxatzeko uhalak ertzak babesten dituztenak igotzean panela deformatzea saihesteko.
• Jostura zutik-sistemetarako, berretsi jostura konbinazioa eta klipak lerrokatzea azken jostura mekanikoaren aurretik.
• Soldatutako sistemetarako, mantendu lan-eremua garbi eta lehorra, eta jarraitu altzairu herdoilgaitzerako soldadura-prozedura kualifikatuak.
• Babestu osatutako teilatu-azalak eraikuntza-trafikotik eta erortzen diren hondakinetatik; eguraldi-gertaera handien ondoren ikuskapenak programatzea.
• Koordinatu teilatuaren sartzeak eta ertzaren xehetasunak panela instalatu aurretik, teilatua zigilatu ondoren eremuan aldaketak ekiditeko.

Kalitate Kontrola eta Dokumentazioa

Hornitzaileek errota-probaren ziurtagiriak eman behar dituzte oinarrizko metalaren, estalduraren lodieraren txostenak eta panelen profilaren dimentsio-kontrolak. Haizearen karga-eskakizun espezifikoak dituzten proiektuetarako, sistemaren konfigurazio zehatzerako haize-altxatze-proben txostenak egon behar dira eskuragarri. Lekuko ikuskapenak materialen kalifikazioak, panelen luzerak, saihets-profilak eta gainazalaren egoera egiaztatu behar ditu instalazioa hasi aurretik.

Hautaketa gogoetak

• Ebaluatu eraikinaren kokapena eta diseinatu haizearen abiadura estalki sistema mota hautatu aurretik.
• Egiaztatu teilatuaren malda eta drainatze-diseinua ura kentzea eraginkorra bermatzeko eta zuloak saihesteko.
• Oinarrizko materiala eta estaldura aukeratzerakoan, kontuan hartu ingurumenaren esposizioa, gatz-ihintzak, kutsatzaile industrialak eta UV maila barne.
• Geometria konplexuetarako, inplikatu teilatu-sistemaren hornitzailea lehenbailehen panelen fabrikazio-mugak eta eraikuntza modularreko aukerak berrikusteko.
• Berrikusi mantentze-sarbidea eta etorkizuneko teilatuaren ekipamenduaren beharrak diseinu-fasean.

Ohiko galderak

Zein konexio-metodo da fidagarriena haize handiko kostaldeko lekuetarako?

Altzairu herdoilgaitzezko panelen etengabeko soldadura neurtutako haizearen erresistentzia altuena eskaintzen du eta tifoiak jasaten dituzten eskualdeetarako zehaztu ohi da. Zutik dauden jostura-sistemek ere ondo funtziona dezakete jostura eta klipak xehetasunak haize-tunelen edo altxatze-probaren datuen arabera indartzen direnean.

Nola kudeatzen du teilatu-sistemak panel luzeetan mugimendu termikoa?

Jostura zutikako sistemek teilatuaren maldan zehar mugimendua ahalbidetzen duten klipak erabiltzen dituzte. Soldatutako sistemek zeharkako uhinak edo dilatazio-junturak izan ditzakete. Metodo espezifikoa teilatu-sistemaren diseinatzaileak baieztatu behar du eraikinaren geometria eta tenperatura-tartearen arabera.

Zein da metalezko teilatu baten mantentze-baldintza arrunta?

Aldizkako ikuskapenek lokailu solteak, hondatutako panelak, drainatze-bideak blokeatuak eta zigilatzailearen egoera egiaztatu behar dute sartzeetan. Jostura zutik eta soldadura sistemek, oro har, mantentze-lan gutxiago behar dute ageriko teilatuak baino, lokailuek ez baitute zuzenean eguraldiaren eraginpean jartzen.

Jar daiteke metalezko teilatu bat lehendik dagoen teilatuaren gainean?

Zenbait kasutan, lehendik dagoen teilatu baten gainean metalezko teilatu berri bat jar daiteke, baldin eta egiturak gehitutako kargari eusten badio eta dagoen azalera bateragarria bada. Egitura-ingeniari batek dauden baldintzak ebaluatu eta eranskinaren xehetasunak egokiak direla baieztatu behar du.
