Kolorez estalitako altzairuzko xafla profilak hotzean ekoizten dira kolorez estalitako altzairuzko bobinak profil korrugatuetan osatuz. Teilatu, horma-estaldura eta barruko edo kanpoaldeko dekorazio gisa balio dute industria-eraikinetarako, biltegietarako eta hedadura handiko altzairu-egituretarako. Xafla bakoitzak erresistentzia mekanikoa ematen duen altzairuzko substratu batez, korrosioaren hesi gisa jarduten duen estaldura metaliko batez eta eguraldiarekiko erresistentzia eta itxura ematen duen estaldura organiko batez osatuta dago. SENBOk profil hauetarako roll-konformazio-lerro anitz funtzionatzen ditu, profilaren geometria, estalduraren lodiera eta oinarrizko metalaren kalifikazioa barne-kontrolekin.
Lehengaia hotzean edo beroan ijetzitako altzairu-zerrenda da, normalean 1000 mm-ko zabalerako seriean hornitzen dena. Etendura-indarra kalifikazioak 250 MPa, 280 MPa, 320 MPa, 350 MPa eta 550 MPa dira. Estaldura-egiturak GB/T 12754 araua betetzen du. Konfigurazio arrunt batek goiko estaldura bi geruza erabiltzen ditu aurrealdean eta geruza bat atzealdean. Poliesterra (PE) edo fluorokarbonoa (PVDF) estaldurak eguraldiaren erresistentziaren arabera hautatzen dira. Eskaeraren unean estaldura mota espezifikoa berresten da.
Lodiera arruntak 0,4 mm eta 1,6 mm bitartekoak dira. Teilatuek eta horma-estalkiek 0,5 mm-tik 0,6 mm arteko gutxieneko gutxieneko erabiltzen dute normalean, eta eraikinen kanpoalde garrantzitsuek ez dute 0,6 mm baino gutxiago izan behar. Karga-jasaten duten estalkiak 2 mm edo 3 mm arteko lodiera izan ditzake. Korrugazioaren altuerak 10 mm eta 200 mm bitartekoak dira. Gogortu gabeko ataletarako, altuera-lodieraren arteko erlazioa 200etik behera mantendu behar da. Zabalera eraginkorra profilaren araberakoa da. Oso erabilitako profilak YX35-125-750 (35 mm-ko saihetsaren altuera, 750 mm-ko zabalera eraginkorra), Jiaochi 760 (YX51-380-760) eta Jiaochi 820 dira.
| Errendimenduaren adierazlea | Parametroa / Zehaztapena | Oinarria edo Oharrak |
|---|---|---|
| Arau Exekutiboa | GB/T 12755-2008 | Eraikuntzarako altzairuzko xafla profilatuak |
| Estaldura estandarra | GB/T 12754 | Kolorez estalitako altzairuzko xaflak eta zerrendak |
| Lodiera arrunta | 0,4-1,6 mm | Estalkia gutxienez 0,6 mm-ko eraikin gakoetarako |
| Saihetsaren Altuera Tartea | 10-200 mm | Altuera eta lodiera erlazioa ahal dela ≤200 |
| Etekin-indarra | 250-550 MPa | 250 MPa eta 350 MPa ohikoa; 550 MPa snap-lock profiletarako |
| Pisu Hila | 6-10 kg/m² | Gutun-azal arina |
| Oinarrizko xaflaren zabalera | 1000 mm arrunta | 600 mm, 1000 mm eta 1200 mm-ko serieak eskuragarri |
| Gomendatutako teilatuaren malda | % 2-5 luzera jarraiturako | Desbideratze muga l/300 |
| Estaldura-baldintzak | Beroan galvanizatua ≥90/90 g/m²; Al-Zn estalita ≥50/50 g/m² | Besterik zehaztu ezean |
Profilatutako kolorezko altzairuzko xaflek 6 kg/m² eta 10 kg/m² bitarteko pisua dute, hau da, hormigoizko edo harlanduzko estaldura tradizionalak baino nabarmen txikiagoa. Eten-indarra 250 MPa eta 550 MPa bitartekoa da, diafragma zurruntasun eta karga-gaitasun ona eskainiz. Huangshi Daye Special Steel tailer nagusian, 0,8 mm-ko oinarrizko metalezko lodiera duten YX114-333-666 profilatutako estalki-xaflak instalatu ziren 13.200 m²-ko azaleran BC tarterako bakarrik, teilatu industrial handietarako egokiak direla baieztatuz.
Produktuak fabrikako aurrefabrikazioa eta tokian tokiko roll-konformazioa onartzen ditu. Anhui Chaolong Optoelectronics fabrika-proiektuan, ibilgailuetan muntatutako roll-forming makinek xaflak ekoizten zituzten tokian, berehala instalatzea ahalbidetuz eta garraio kalteak saihestuz. Boom-jasogailu artikulatuek kokapenean lagundu zuten, instalazioaren eraginkortasuna %70 handituz eta altuera handiko esku-lana %60 murriztuz. Proiektuak 76.000 m² baino gehiago hartzen zituen. Lanzhouko Yugang Material Yard-eko biltegiratze itxirako, Txinako ipar-mendebaldeko tutu-esparru handieneko truss-egiturarako, teilatu-panelek 0,6 mm-ko lodierako erresistentzia handiko altzairu galbanizatua erabili zuten, koloretako akabera profilatuarekin. Luzeko instalazioak teilatuaren gainjartze kopurua murriztu zuen.

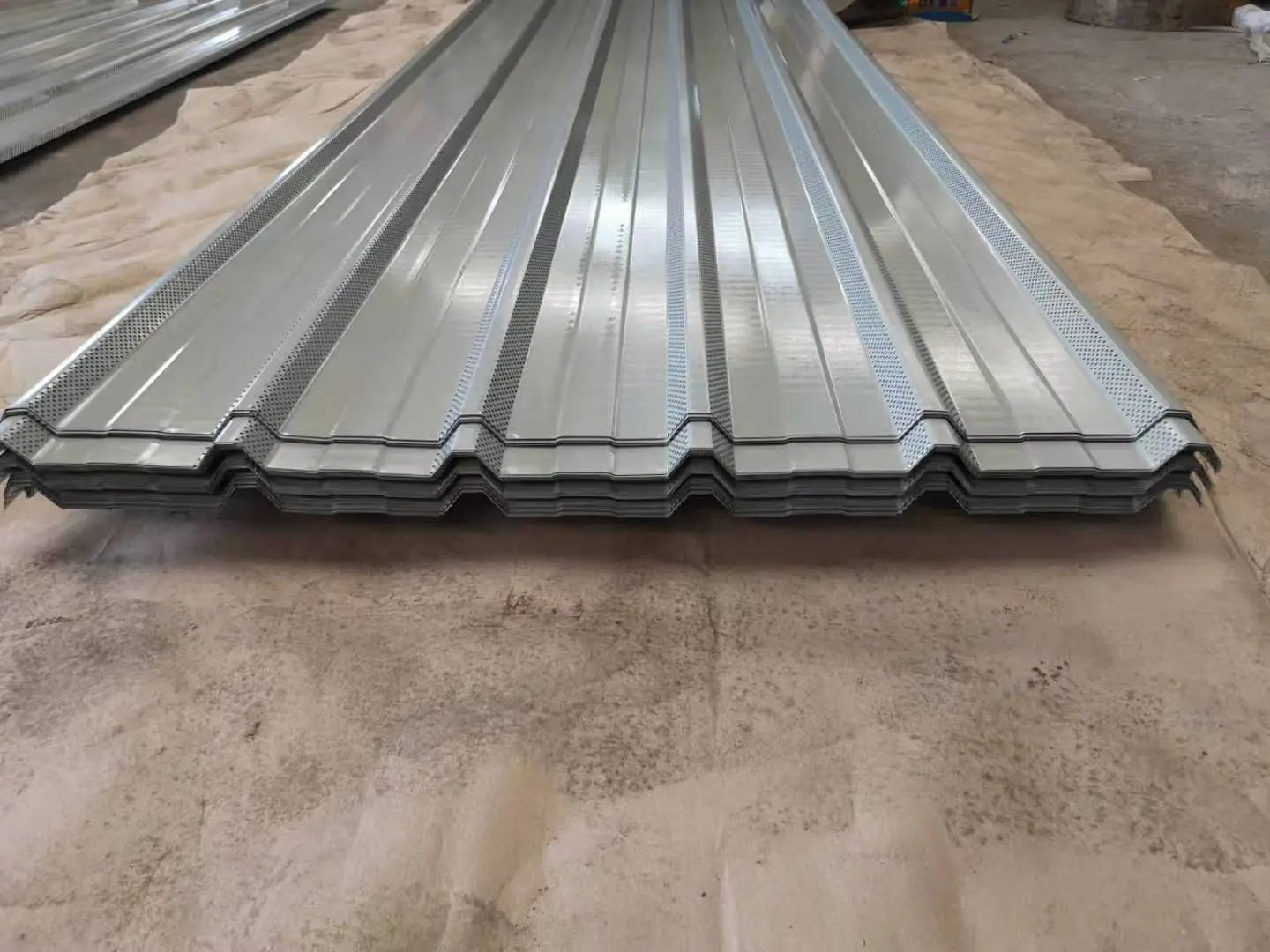

Kanpoko estaldurak auto-garbitzeko propietateak eta epe luzerako eguraldiarekiko erresistentzia eskaintzen ditu. Estaldura-sistemak ingurune korrosiboekin bat etortzeko egokitu daitezke. Beroan galbanizatutako substratuetarako, alde bakoitzeko gutxienez 90 g/m²-ko estaldura bikoitzeko pisua estandarra da, bestela zehaztu ezean. Aluminio-zink aleazioko substratuetarako, gutxienez 50 g/m²-koa da alde bakoitzeko. Teilatu konposatu baten beheko xaflak soinua xurgatzeko panel zulatu gisa funtzionatzen duenean, zuloen tamaina eta tartea diseinu akustikoz zehaztu behar dira.
GB/T 12755-2008-k materialaren hautaketa, profilaren konfigurazioa, eskakizun teknikoak, dimentsio-perdoiak eta profilatutako altzairu xaflaren kalitate-ikuskapena zehazten ditu. Koloreen aldakuntza ikusgarria saihesteko, komeni da produkzio-lote bereko teilatu edo horma-proiektu bakarreko xafla guztiak eskatzea.
Saihetsaren altuerak tolestearen zurruntasunari eta zabaltzeko gaitasunari eragiten dio. Tarte laburretarako, 35 mm-ko saihets baxuak nahikoa izan daitezke. Luze luzeagoetarako edo karga handiagoetarako, 51 mm edo gehiagoko profil sakonagoak behar dira. Profila span-taulen eta diseinu-kalkuluen arabera hautatu behar da, ez itxuraren arabera soilik.
% 2 eta % 5 arteko malda ohikoa da amaierako itzulingururik gabeko luzera etengabeko xafletan. Malda baxuagoek ura pilatzeko arriskua areagotzen dute, eta horrek estalduraren bizitza laburtu dezake. Tokiko euri-intentsitatea eta drainatzearen diseinua ere kontuan hartu behar dira.
Bai, profil asko erradio handi batera kurbatu daitezke roll-forming edo prentsa-balazketaren bidez. Gutxieneko erradioa xaflaren lodieraren, saihetsaren geometriaren eta estaldura motaren araberakoa da. Fabrikatzailearekin koordinazio goiztiarra gomendatzen da.
Kostaldeko edo industria-ingurune korrosiboetarako, alde bakoitzeko gutxienez 50 g/m²-ko Al-Zn estalitako substratua hobesten da, eta PVDF goiko estalkia zehaztu ohi da. Baldintza oso oldarkorretan, estaldura pisu handiagoak edo babes neurri osagarriak behar izan daitezke.
Hornitzaileek errota-probaren ziurtagiriak eman behar dituzte oinarrizko altzairuaren eta estalduraren lodieraren erregistroetarako. Profilaren neurriak eta gainazalaren egoera produkzioan eta bidalketa baino lehen egiaztatzen dira. Haizearen gorakada edo egitura-errendimendu espezifikoak behar dituzten proiektuetarako, proba-txostenak edo kalkuluak eska daitezke.
