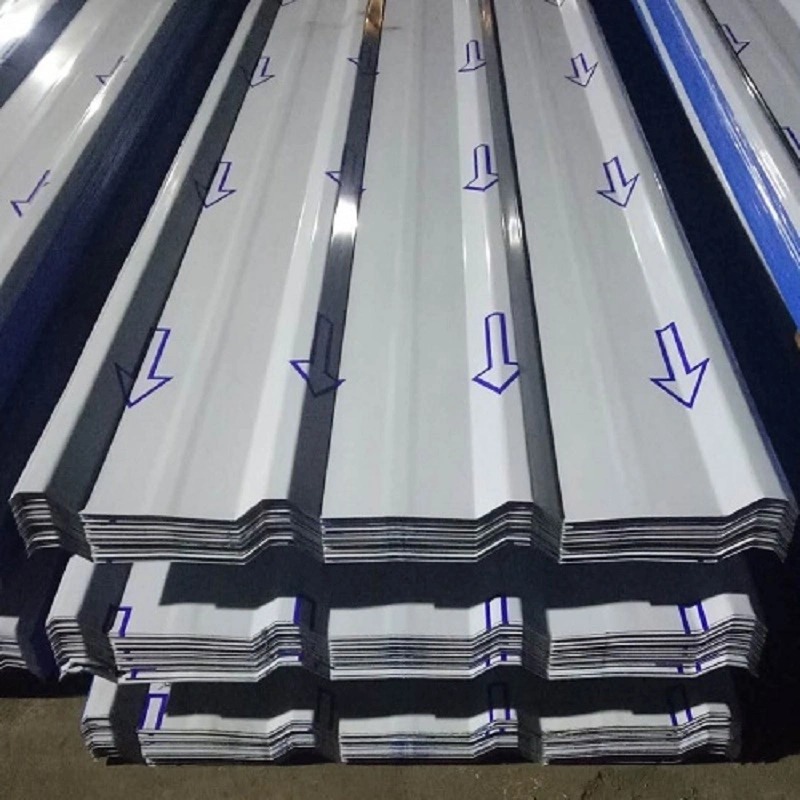

Metalezko estalki-panelak

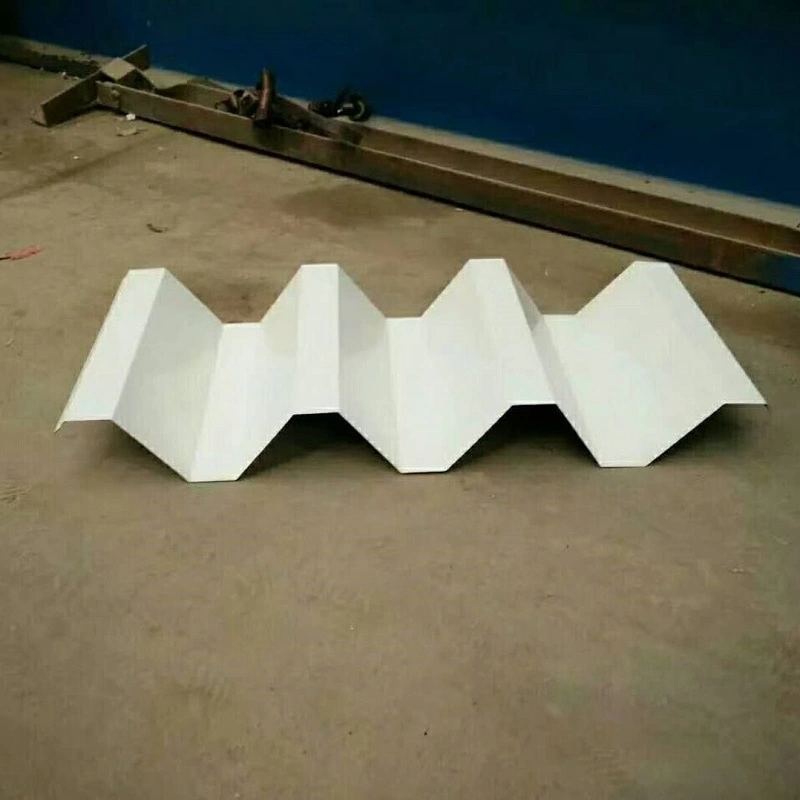

Metalezko estalki-panelak altzairuzko profilatutako xaflak dira, etengabeko produkzio-lerroetan metalezko bobinak osatzen dituzten hotzean osatutako altzairuzko xaflak. Teilatuetarako, hormetarako estaldurarako eta zoruko estalkietarako erabiltzen dira. Profil nerbioak edo korrugatuak xafla mehearen tolestura-zurruntasuna areagotzen du saihetsaren norabidean zehar, 0,5 mm eta 1,5 mm-ko lodiera duten panelek teilatuaren zamak eraman ditzakete. SENBOk metalezko teilatu-profiletarako roll-konformazio-lerroak erabiltzen ditu eta haizearen igoera egiaztatzeko probak egiteko gaitasuna mantentzen du. Ekoizpen-egiaztapenek oinarrizko metalen lodiera, etekin-indarra, profilaren geometria eta gainazaleko estalduraren kalitatea estaltzen dituzte.

Oinarrizko materialaren aukerak

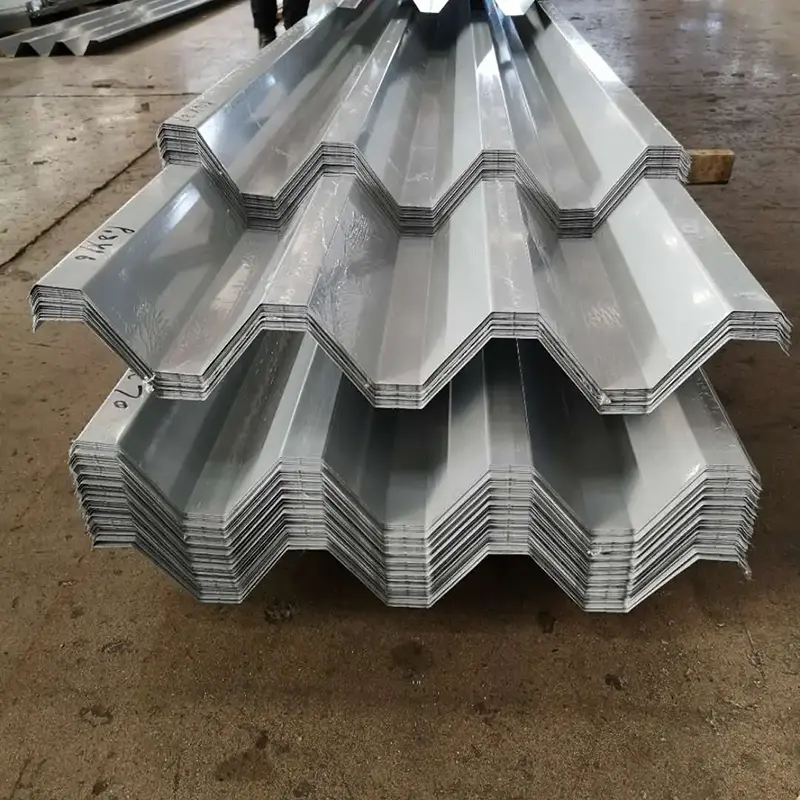

• Beroan galbanizatutako altzairu xafla:Normalean DX51D+Z kalifikazioa alde biko zink-estaldurarekin 40 g/m²-tik 275 g/m²-ra bitartekoa da. Industria eraikin orokorretarako egokia.
• Al-Zn estalitako altzairu xafla:Estaldurak %55 inguru aluminioa eta %43,5 zinka ditu. Altzairu galbanizatu estandarraren korrosioarekiko erresistentzia 3 eta 5 aldiz handiagoa eskaintzen du.

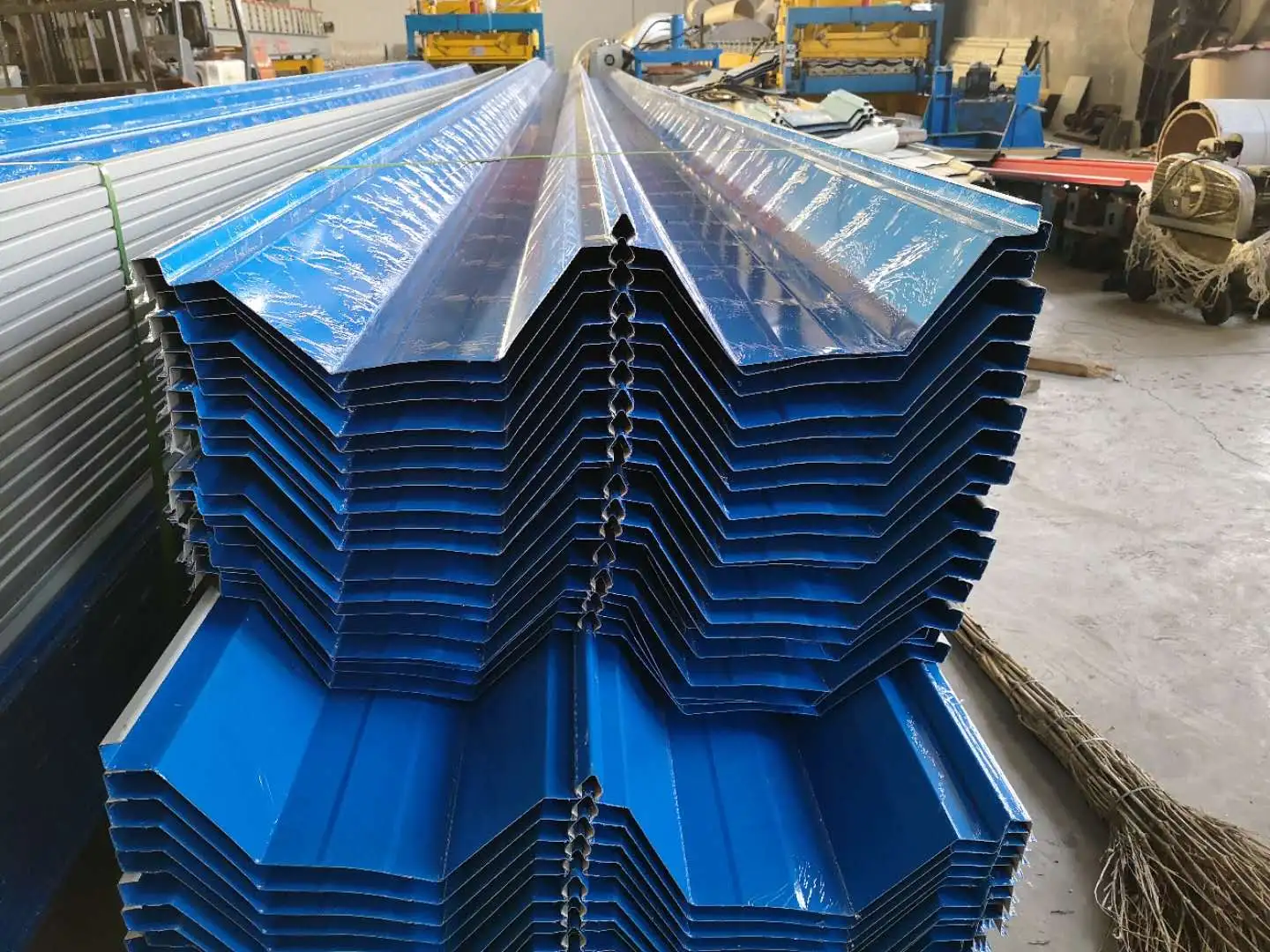

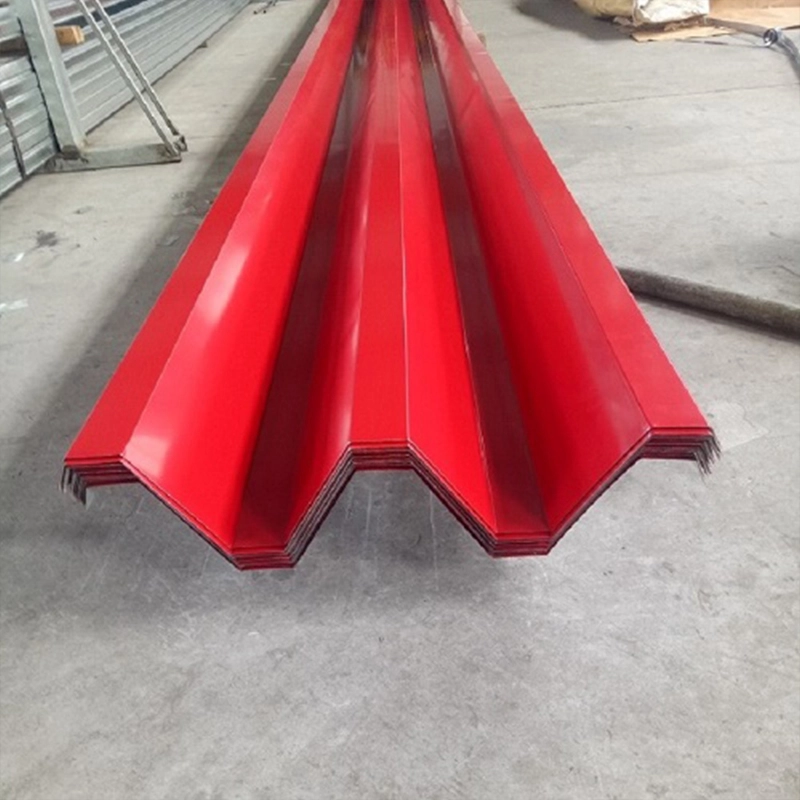

• Kolorez estalitako altzairu xafla:Poliesterra (PE) edo fluorokarbonoa (PVDF) estaldurarekin amaituta, korrosioarekiko erresistentzia eta diseinu malgutasuna eskainiz.
• Aluminio-magnesio-manganeso aleazio xafla:AA3004 kalifikazioa 2,73 g/cm³-ko dentsitatearekin, altzairuaren heren bat inguru. 50 urte baino gehiagoko bizitzarako diseinatua.
• Altzairu herdoilgaitzezko xafla:445J2 altzairu herdoilgaitz ferritikoa, normalean 0,5 mm-ko lodiera. Haizearen erresistentzia eskakizun handiko eraikin publiko handietarako erabiltzen da.

Sistemaren eraikuntza

Metalezko estalki-sistemek sarritan geruza anitzeko diseinu konposatua erabiltzen dute. Guangzhou Baiyun Aireportuko Terminal 3 proiektuan, teilatua behetik goialdera galbanizatutako purlins, zulatutako Al-Zn estalitako profil altzairuzko oinarri-xafla, lurrun-hesia, soinua xurgatzen duen harkaitz artilea, galbanizatutako bigarren mailako purlinak, isolamendu termikoko harkaitz-artilea, beroan galbanizatutako xafla bat, TPO altzairu herdoilgaitzezko mintza, iragazgaitzezko mintza, altzairu herdoilgaitzezko mintza, iragazgaitza. altzairu herdoilgaitzezko estalki-panelak eta altzairu herdoilgaitzezko tapoiak. Muntaia honek egitura-euskarria, isolamendu termikoa, iragazgaizpena, soinu-xurgapena eta tximista babesa konbinatzen ditu.

Instalazio-sistemak

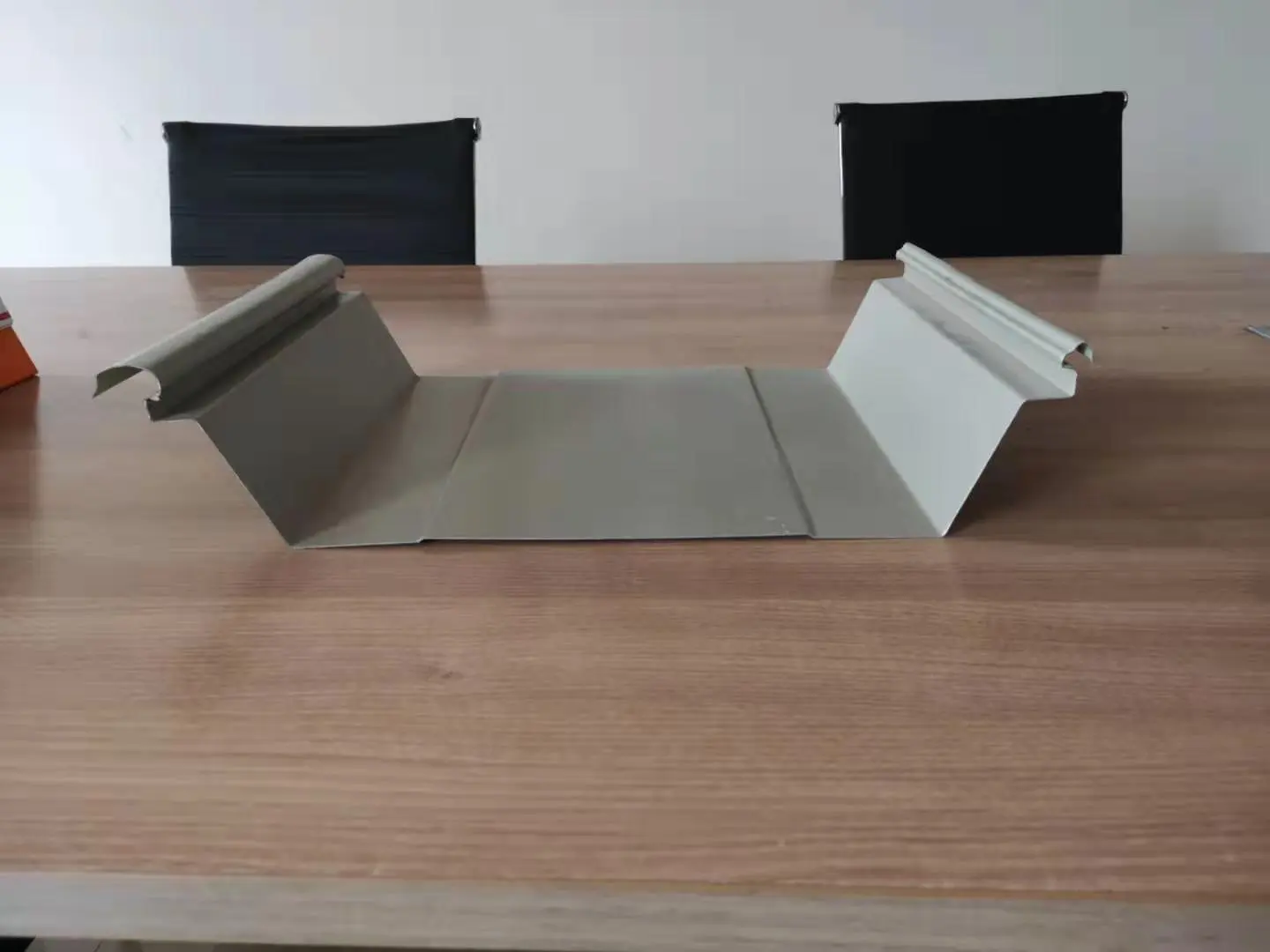

• Zutik jostura sistema:Aldameneko panelen ertzak mekanikoki josten dira tresna espezializatu batekin. Lortutako juntadura egiturazkoa eta iragazgaitza da, zigilatzaileetan fidatu gabe. T formako finkatze-klipak teilatuaren maldan zehar mugimendu termikoa ahalbidetzen dute.
• Etengabeko soldadura sistema:Altzairu herdoilgaitzezko panelak luzera osoko soldadura bidez elkartzen dira. Soldadurarik gabeko soldaduek haizearen eta uraren erresistentzia handia eskaintzen dute.

Zehaztapen Teknikoak

Proiektuen Aplikazioetako Errendimendu Datuak

1. Haizea Igotzeko Ahalmena

Kostaldeko eraikin publikoek muturreko eskakizunak jartzen dituzte teilatuaren haizearen erresistentziari. Guangzhou Baiyun aireportuko 3. terminalean, etengabe soldatutako altzairu herdoilgaitzezko teilatu-sistema haizearen igoera estatikoko probak egin zituen eta 18,2 kPa-ko ahalmena erregistratu zuen, 17. kategoriako tifoi baten baliokidea. Konparazio baterako, ohiko aluminio-magnesio-manganeso zutik josturako teilatuek 12. kategoriako baldintzei aurre egiten diete normalean. Haizearen xurgapenaren jokabideari buruzko ikerketek elkarri lotzen duten jostura eta euskarriaren konexioa erakusten dute puntu ahulena dela, eta bideraturiko errefortzua behar dute. Greater Bay Area Kultur eta Kirol Zentroko estadioak soldadura antzeko ikuspegia erabiltzen du eta 21 kPa lortu zituen laborategiko probetan.

2. Iragazgaitza eta Aire hermetikotasuna

Teilatuaren iragazgaitza egituraren konfiguraziotik dator, ez aplikatutako zigilatzaileetatik. Jostura zutikako panelek aldez aurretik aplikatutako zigilatzailea eta jostura blokeatuak erabiltzen dituzte, gainazaleko iltze-zulorik edo ihes-punturik utzi gabe. Soldatutako altzairu herdoilgaitzezko ikuspegi etengabeak etenik gabeko gainazala sortzen du luzera osoko soldadura bidez, urarekiko erresistentzia are gehiago hobetuz. Teilatuaren drainatze malda % 5eko gutxieneko malda izatea gomendatzen da. Aska-profilak drainatze-kanal natural gisa balio du, ura azkar bideratzen du teilatu aldera.

3. Mugimendu Termikoa kudeatzea

Tenperatura aldaketek metalezko panelak zabaltzea eta uzkurtzea eragiten dute. Jostura zutikako sistemek mugimendu hori xurgatzen dute teilatuaren maldan zehar panelak aske mugitzeko aukera ematen duten T formako euskarri irristagarrien bidez. Guangzhou Baiyun aireportuko terminal 3an, soldadura-konexioek zeharkako korrugazio-profilarekin batera funtzionatzen dute estres termikoa askatzeko. Bi metodoek bestela mugimendu termiko mugatuaren ondoriozko kalteak saihesten dituzte.

4. Eraikuntzaren produktibitatea

Greater Bay Area Kultura eta Kirol Zentroak eraikuntza-estrategia modular bat aplikatu zuen iragazgaizte-mintzaren azpiko teilatu-geruza guztietan. Langileek 78.000 m²-ko teilatua 878 modulu independentetan banatu zuten, modulu bakoitza lurzoruan muntatu eta soldatu zuten, ondoren osaturiko unitateak bere lekuan altxatu zituzten. Planteamendu honek instalazioaren eraginkortasuna % 30 igo zuen eta material hondakinak % 2 ingurura eraman zituen.

5. Malgutasun geometrikoa

Teilatu-panelak zuzen, kurbatu edo abaniko forman ekoitzi daitezke kurba bakarreko, bikoitzeko eta gainazal arkitektoniko esferikoekin bat etortzeko. Anji, Zhejiang-ko "Two Mountains" Etorkizuneko Zientzia eta Teknologia Hiriko Kultura eta Arte Zentroan, metalezko teilatuak banbu-hosto erraldoien hamabi forma ditu. BIM modelizazioa eta 3D eskaneatzea aplikatu ziren eraikuntza-perdoiak muga onargarrietan mantentzeko.

Instalatzeko eta manipulatzeko jarraibideak

• Egiaztatu purlin lerrokatzea eta berdintasuna panela jartzen hasi aurretik.
• Altxatzeko panelak ertz babestutako uhal jasotzaileak dituzten deformazioak saihesteko.
• Ziurtatu jostura lotzea eta klipak lerrokatzea zutik dauden jostura-sistemetan behin betiko jostura egin aurretik.
• Mantendu lan-eremua garbi eta lehorra etengabeko soldadura egiterakoan; soldadura prozedura kualifikatuak jarraitu.
• Mugatu eraikuntza-trafikoa amaitutako teilatuaren gainazaletan eta kendu hondakinak berehala.

Ohiko galderak

Zein teilatu sistema egokitzen da haize handiko kostaldeko kokapenetara?

Etengabe soldatutako altzairu herdoilgaitzezko sistema batek haizearen erresistentzia handiena eskaintzen du eta tifoiak jasaten dituen eskualdeetarako zehaztu ohi da. Zutik dauden jostura-sistemek aukera bideragarria izaten jarraitzen dute jostura eta klipak xehetasunak haizearen igoeraren kalkuluen arabera sendotzen direnean.

Nola jasaten dituzte teilatu-panel luzeek tenperatura-aldaketak?

Jostura zutikako sistemek maldan zehar mugimendua ahalbidetzen duten klipak erabiltzen dituzte. Soldatutako sistemek zeharkako uhinak edo dilatazio-junturak izan ditzakete. Metodo egokia teilatuaren geometriaren eta espero den tenperatura tartearen araberakoa da.

Zer etengabeko mantentze-lanak behar ditu teilatu metaliko batek?

Ikuskapen-errutinek finkagailuen estankotasuna, panelaren egoera, drainatze-bidearen oztopoak eta zigilatzailearen osotasuna barne hartu behar dituzte. Jostura zutikako sistemek normalean mantentze-lan gutxiago behar dute, lokailurik ez baitago agerian.

Metalezko estalkiak lehendik dagoen teilatuaren gainetik pasa daitezke?

Batzuetan metalezko teilatu berria instalatu daiteke lehendik dagoen teilatu baten gainean, baldin eta egiturak karga gehigarria eraman dezake eta dagoen azalera egokia bada. Egitura-ingeniari batek dauden baldintzak ebaluatu behar ditu edozein erabaki hartu aurretik.

Kalitate Kontrola eta Dokumentazioa

Hornitzaileek errota-probaren ziurtagiriak eman beharko lituzkete oinarrizko metaletarako, estalduraren lodierako erregistroetarako eta panelen dimentsioko txostenetarako. Haize-karga-irizpide espezifikoak dituzten proiektuek haize-altxatze-probaren datuak eskatu behar dituzte hornitzen den sistemaren konfigurazio zehatzerako. Guneak jasotzen dituen egiaztapenek materialaren kalifikazioak, panelen luzerak eta gainazaleko egoera egiaztatu behar dituzte instalatu aurretik.

Hautaketa gogoetak

• Egiaztatu eraikinaren kokapena eta diseinuaren haizearen abiadura teilatuaren sistema mota aukeratu aurretik.
• Berrikusi teilatuaren malda eta drainatze-diseinua ura kentzea eraginkorra dela egiaztatzeko.
• Egiaztatu hautatutako panel-materiala eraikinaren ingurumen-esposizioarekin bateragarria dela.
• Egiaztatu teilatuaren hornitzaileak beharrezko proba-datuak eta instalazio-laguntza eman ditzakeela.
